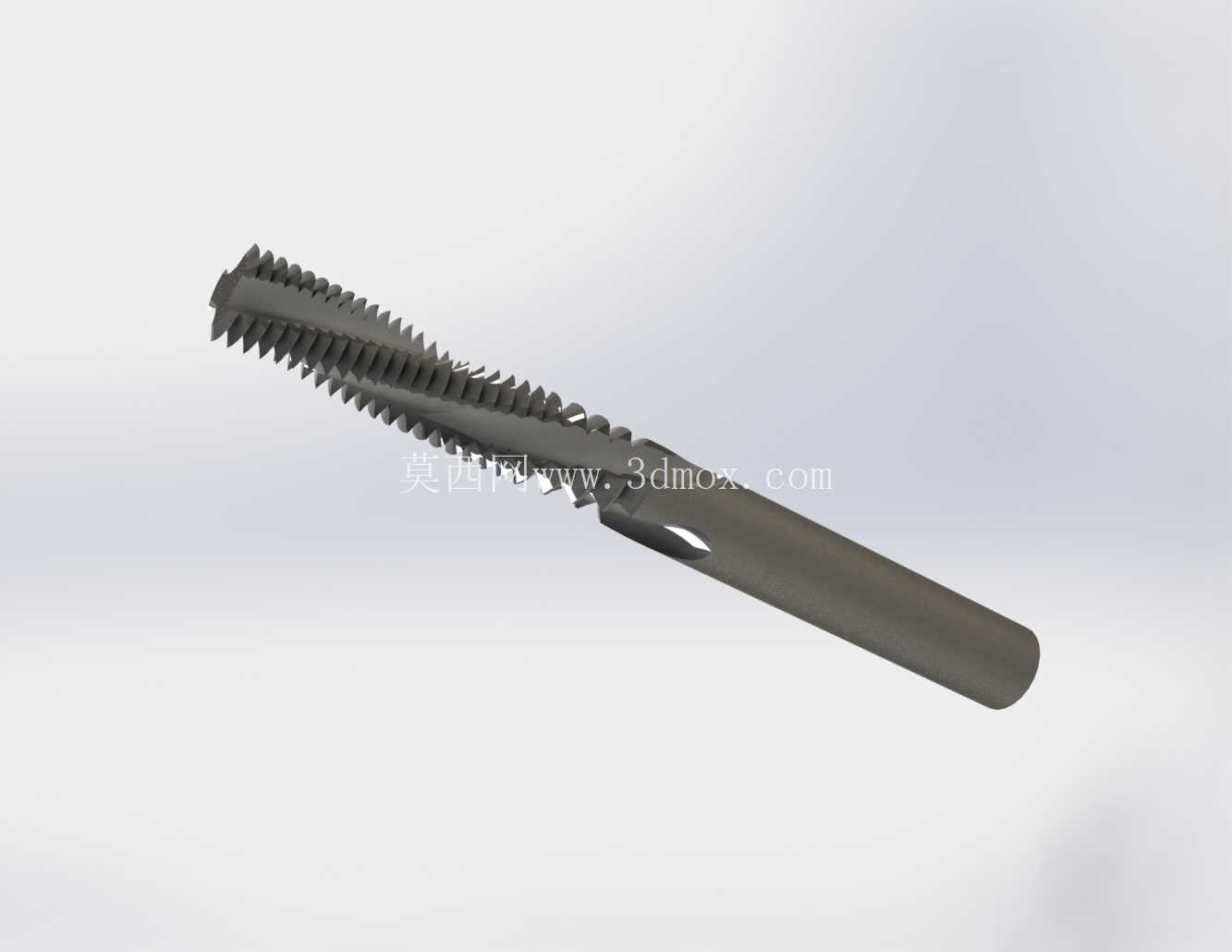

M10规格螺旋槽丝锥加工刀具结构

　　这款M10规格的螺旋槽丝锥，是金属内螺纹加工工序里的核心切削刀具，日常在普通车床攻丝工位、加工中心攻丝工序、台式钻床手动攻丝作业，以及小型五金件的批量螺纹加工场景中都有极高的使用频次，尤其适配碳钢、铝合金、铜合金等常见金属材料的盲孔内螺纹加工，相比直槽丝锥，它的排屑表现更适配盲孔加工的工况需求。从结构设计逻辑来看，这款丝锥的工作段分为切削锥与校准段两部分，前端切削锥做了不等径的齿形渐开设计，切入工件时能逐步分担切削负荷，避免单齿吃刀量过大导致崩齿；校准段的齿形完全匹配M10公制粗螺纹的牙型参数，齿侧留有微量的研磨余量，攻丝过程中能对已加工的牙面进行挤压修光，保证螺纹的中径尺寸与表面粗糙度符合装配要求。

　　螺旋槽的升角经过针对性匹配，加工时切屑会沿着螺旋槽向柄部方向排出，不会在盲孔底部堆积刮伤已加工的螺纹牙型，也能避免切屑卡滞导致丝锥折断，这也是它在盲孔攻丝场景中被广泛选用的核心原因。柄部采用等径圆柱结构，表面做了防滑处理，既可以适配钻夹头的装夹，也能配合丝锥铰杠进行手动攻丝作业，装夹时的夹持长度需要覆盖柄部三分之二以上的区域，避免攻丝过程中出现打滑、偏摆的问题，偏摆量过大会直接导致螺纹孔的位置度超差，甚至出现丝锥断裂在工件内的情况。

　　从安装边界来看，这款丝锥的总长度适配常规M10螺纹的加工深度范围，加工时需要提前确认底孔直径符合M10螺纹的底孔加工要求，底孔深度要比螺纹有效深度深出至少一个螺距的距离，给前端切削锥留出足够的进给空间，同时也能容纳少量残留切屑。切削过程中需要根据加工材料匹配对应的切削液，加工钢材时选用乳化液或者硫化切削油，加工铝合金时选用煤油或者专用铝用切削液，降低切削热对丝锥齿部硬度的影响，延长刀具的使用寿命。日常使用中，每次攻丝完成后需要及时清理螺旋槽内残留的切屑，避免切屑卡滞在槽内影响下一次加工的排屑效果，当切削锥的齿尖出现磨损圆角时，要及时修磨或者更换刀具，避免攻丝时出现螺纹烂牙、扭矩过大的问题。

　　在三维建模过程中，齿形部分的建模需要严格匹配公制螺纹的牙型角、螺距、齿高参数，螺旋槽的扫描路径要和切削锥的渐缩结构做顺滑衔接，避免出现曲面断层，柄部的装夹基准要和工作段的回转轴线保持同轴，建模时的同轴度公差需要控制在合理范围内，才能还原刀具真实的装配与使用状态，给后续的加工仿真、刀具选型提供准确的三维参考。
