卧式不锈钢非腐蚀液体储存罐体结构

　　在轻工、食品加工、常规化工原料中转、厂区公用工程配套等场景中，这类卧式不锈钢储罐的应用覆盖范围极广，不同于立式储罐对安装场地竖向空间的高要求，卧式布置的罐体对厂房层高、地基承载的适配性更强，尤其适合中小型生产车间内的就近物料暂存环节，能够减少物料输送的管线长度，降低输送过程中的残留与能耗损失。从实际使用需求出发，该罐体针对非腐蚀性液体的储存特性做了结构适配，主体采用不锈钢材质轧制卷焊成型，筒身与两端封头的连接采用全焊透对接结构，避免缝隙残留积液造成的卫生死角，这一设计也让罐体能够满足常规食品级物料、洁净工业辅料的储存卫生要求，不需要额外做内壁衬层处理，降低了后期维护的成本。

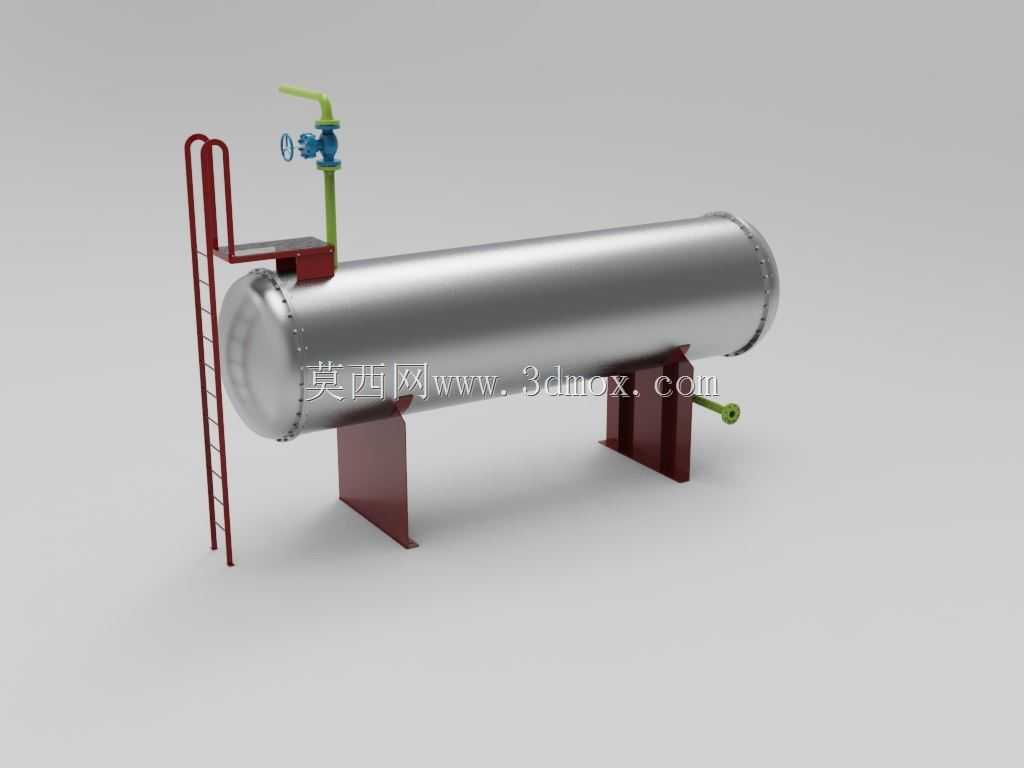

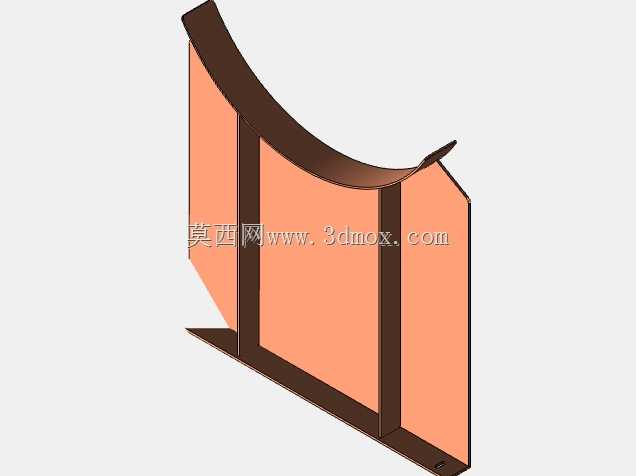

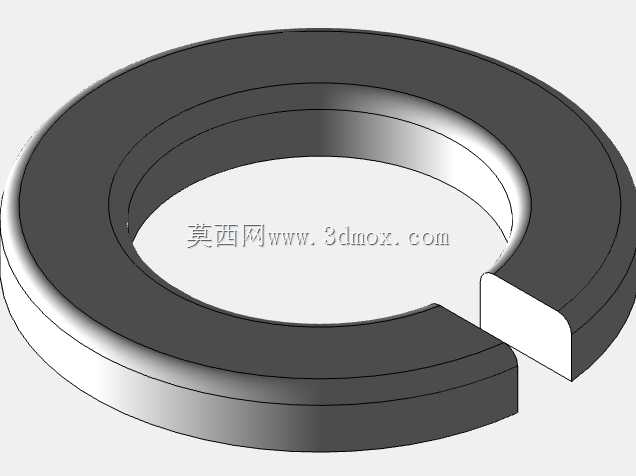

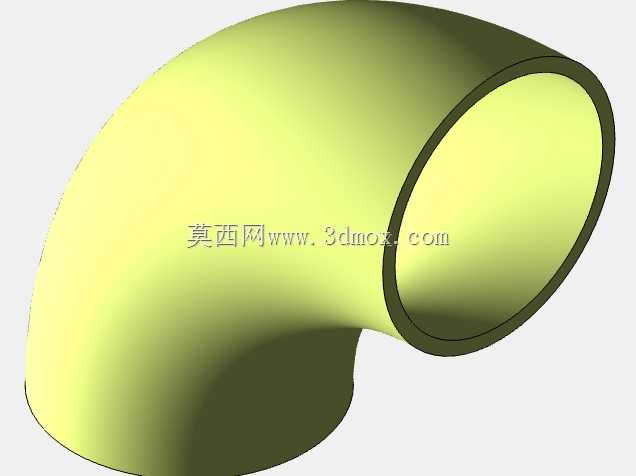

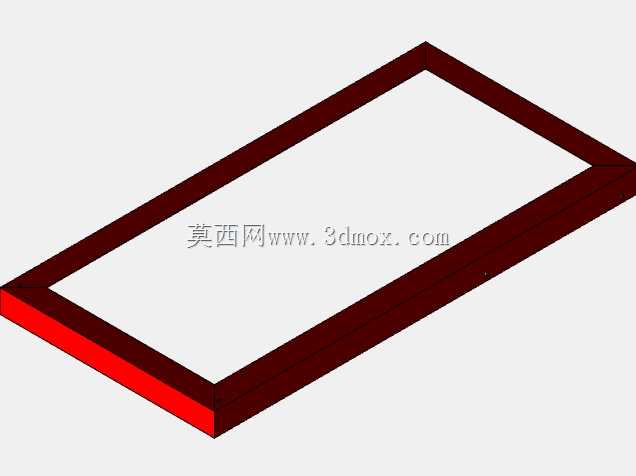

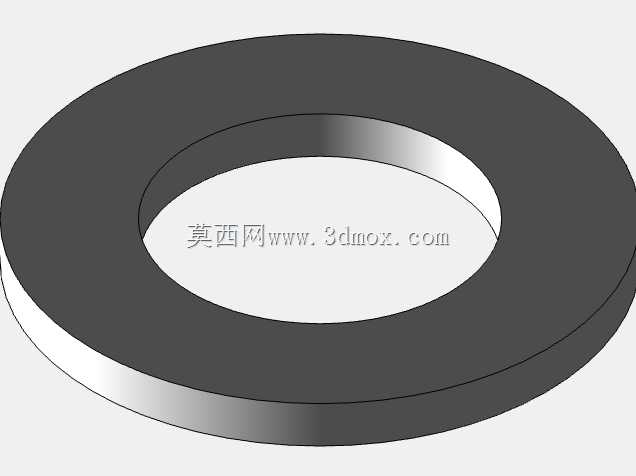

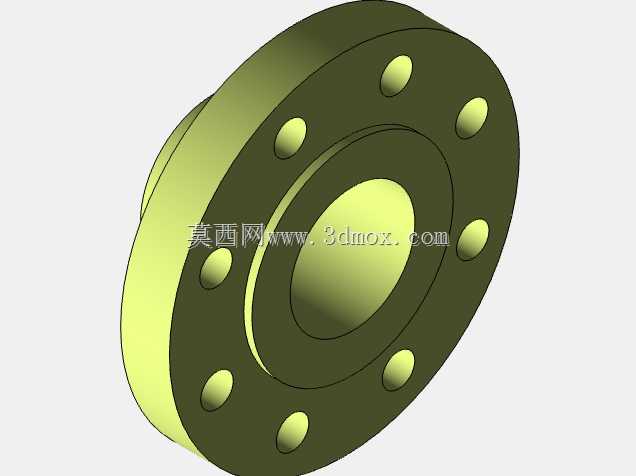

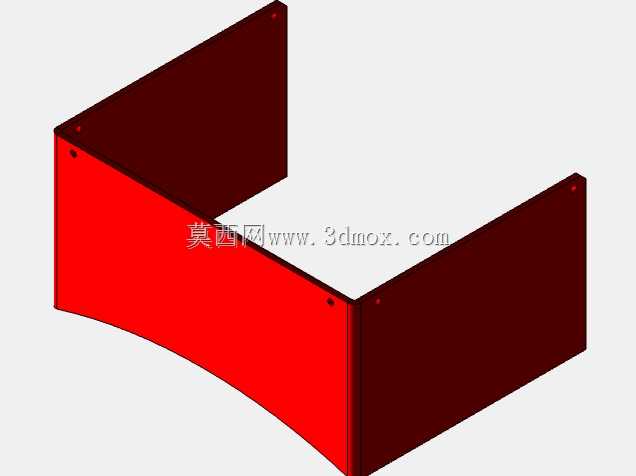

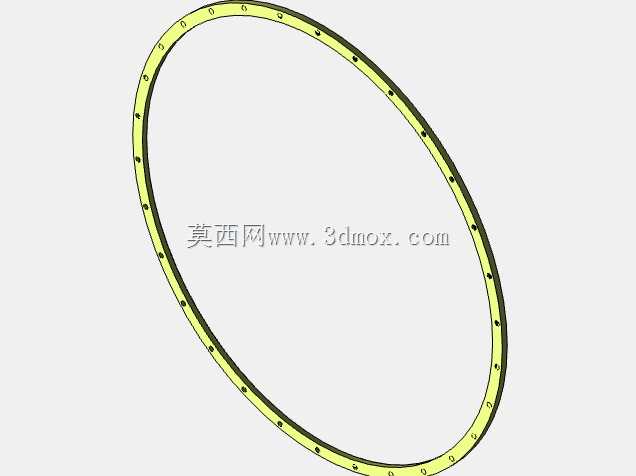

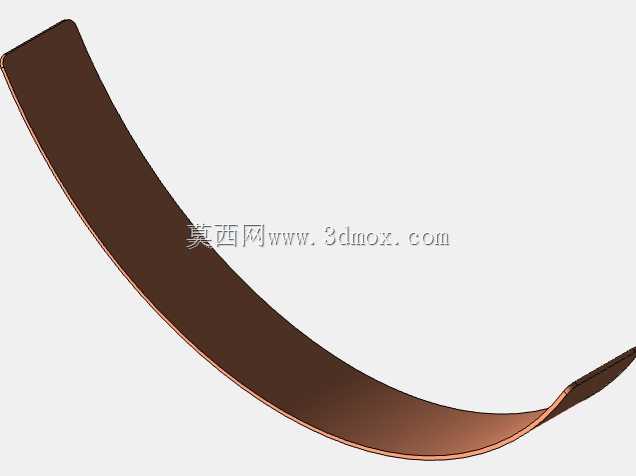

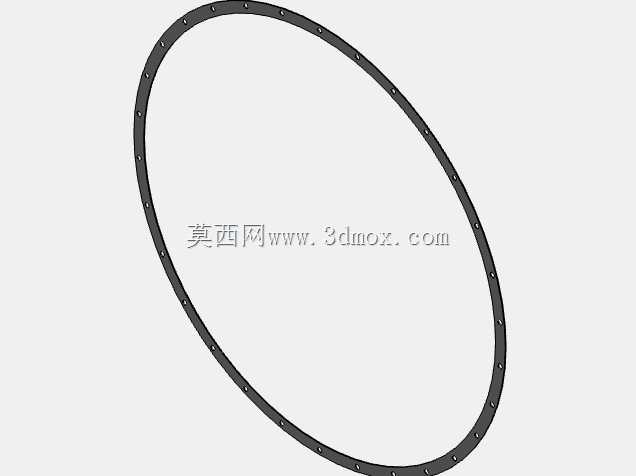

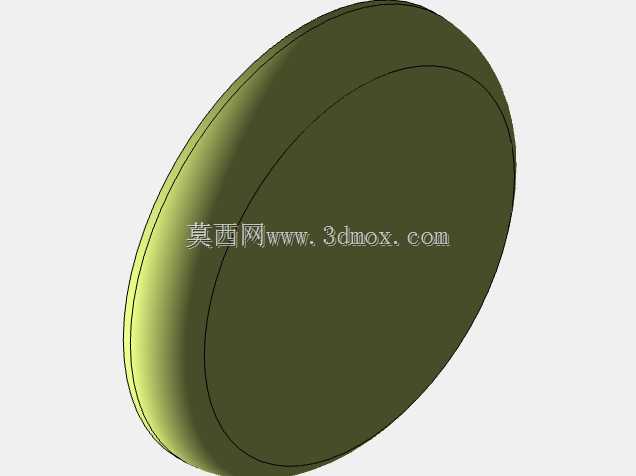

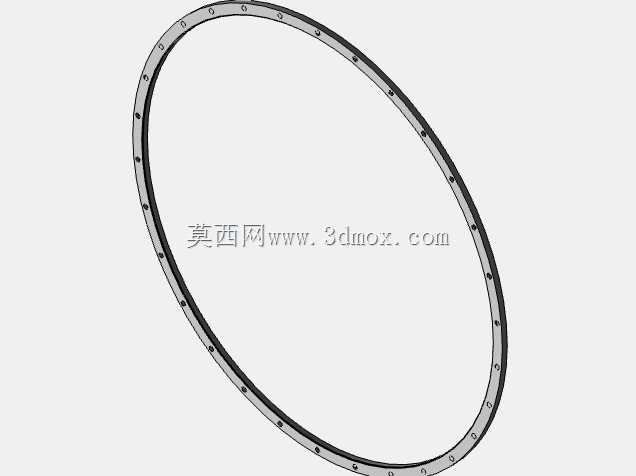

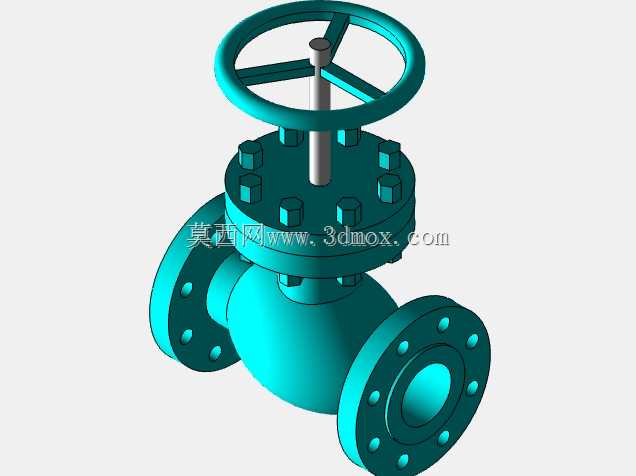

　　罐体的支撑结构采用两个鞍式支座，支座的弧度与筒身外壁完全贴合，接触位置做了圆弧过渡处理，避免局部应力集中造成筒身变形，支座底板预留了地脚螺栓安装孔，安装时需要根据罐体满载时的总重量核算地基的承载能力，两个支座的安装平面度误差需要控制在合理范围内，防止罐体安装后出现附加应力，长期运行导致焊缝开裂。罐体顶部设置了操作平台与直爬梯，爬梯的踏步间距符合人体工程学要求，周边设置了安全护栏，方便操作人员定期对顶部阀门、仪表进行巡检与操作，顶部的接管配置包含进料口、排气口、仪表安装口，进料管延伸至罐体内部靠近底部的位置，减少进料时液体飞溅产生的静电与泡沫，排气口设置在罐体顶部最高位置，避免进料时罐内憋压，出料口设置在罐体底部靠近一端封头的最低位置，保证排料时能够将罐内残留液体尽可能排空，减少物料残留。在建模过程中，筒身部分采用旋转特征配合抽壳完成主体结构，封头采用标准椭圆形封头的参数化建模，保证曲率符合承压容器的常规设计要求，鞍座部分采用焊接结构件的建模逻辑，分别绘制立板、底板、加强筋后做组合装配，还原实际生产中的焊接拼接结构，爬梯与顶部平台的栏杆采用圆钢扫描特征生成，还原实际圆钢弯折的结构形态，阀门与接管部分按照常规化工管道的标准管径配置，接口位置的法兰连接结构也做了还原，方便后续做管道装配对接时直接匹配标准法兰件。

　　从安装边界来看，这类卧式储罐的长度方向需要预留足够的操作与检修空间，罐体两端封头位置至少要留出单人通行的检修距离，顶部操作平台上方需要预留足够的净空高度，方便操作人员站立操作，爬梯侧需要留出上下通行的空间，不能紧贴墙面或其他设备布置；罐体的整体重心较低，相比立式储罐抗倾覆性能更好，适合在室外露天堆场、车间边角位置布置，不需要额外做过高的基础挡墙。在功能设计上，该罐体没有配置复杂的加热、搅拌内件，结构相对简洁，主要用于常温常压下的非腐蚀性液体静态储存，比如生产用的纯化水、中性工业助剂、食用级原料液等，内壁做镜面抛光处理的情况下也可用于对洁净度有要求的物料储存，罐体侧壁预留了液位计安装接口，可根据使用需求加装玻璃管液位计或者磁翻板液位计，实时观测罐内液位高度，避免溢罐或者抽空。

　　建模时对焊缝位置做了简化处理，但实际生产中筒身纵缝、环缝都需要做无损检测，保证焊接质量，鞍座与筒身的连接位置可以采用焊接连接或者可拆卸的抱箍连接，针对需要经常移位的使用场景，抱箍连接的形式更便于拆装转运。接管的管径配置根据罐体的容积做匹配，常规中小型卧式储罐的进料、出料管径多在DN50到DN100之间，排气口管径略小，保证排气顺畅的同时减少杂物落入的风险，顶部操作平台的格栅板采用镂空设计，避免积液打滑，平台边缘的踢脚板能够防止工具滑落砸伤下方人员。
