移动式农用谷物脱粒作业设备结构

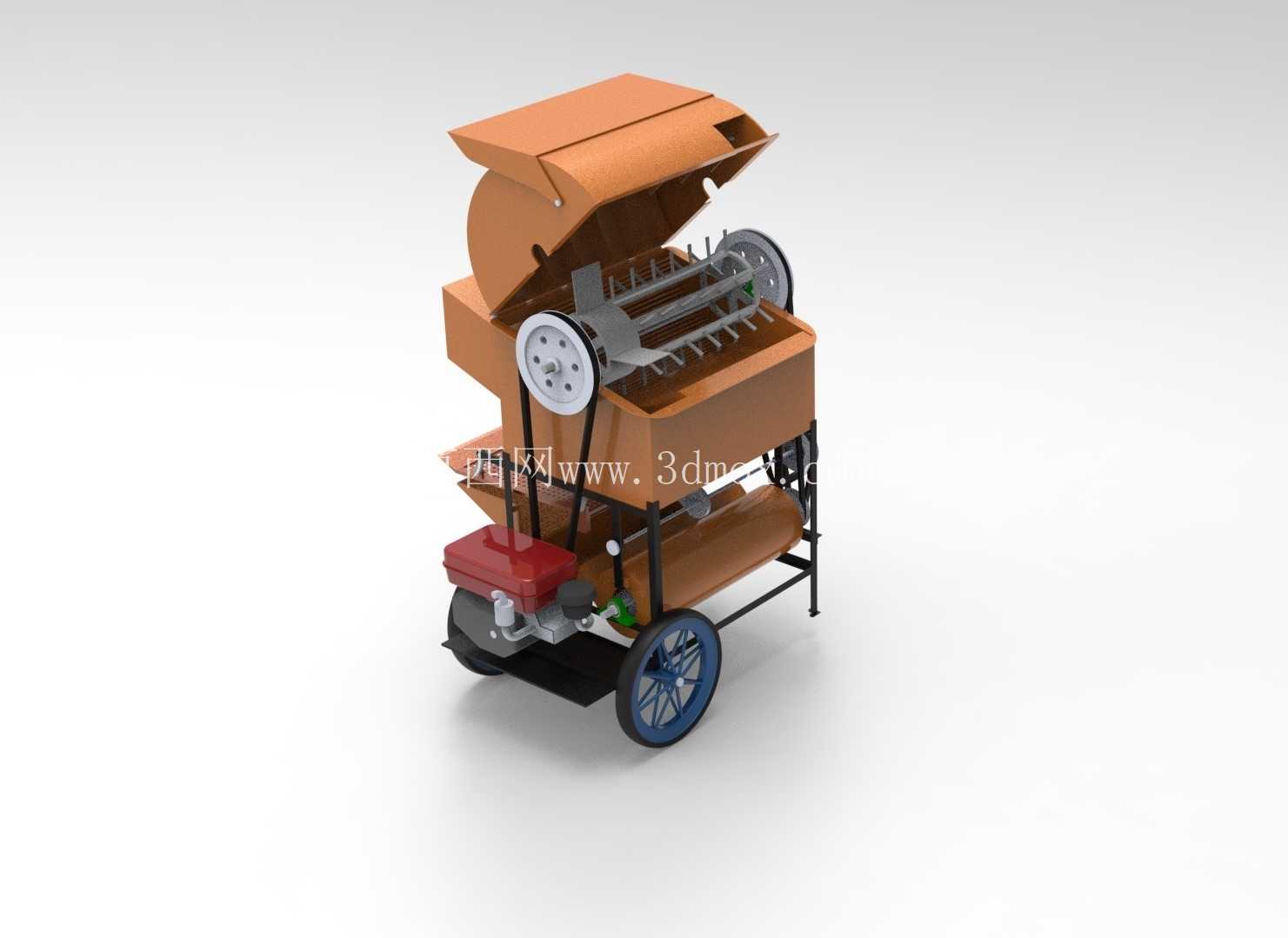

　　从功能结构来看，整机上部为敞口式喂料仓搭配可翻转的上盖结构，喂入端做了扩口导向设计，作业人员可直接将成捆或散穗的作物送入仓内，不需要额外做穗秆预裁切；仓内核心脱粒组件采用钉齿辊搭配凹板筛的组合结构，钉齿沿辊轴做螺旋错位排布，转动过程中可对作物穗头形成持续的击打、揉搓作用力，让谷粒从穗轴上完全脱离，凹板筛的栅条间隙经过匹配设计，可让脱净的谷粒直接穿过筛网落入下部集料仓，未脱净的短穗则会留在仓内继续受击打，直到谷粒完全脱落，长秸秆则会顺着辊轴转动方向从尾部排草口排出，实现谷粒、秸秆、杂余的初步分离。这款移动式脱粒设备的三维结构，核心围绕丘陵、平原散户种植区的小地块谷物脱粒作业需求搭建，区别于大型固定式脱粒生产线，整机采用轮式拖行架构，适配乡村非硬化路面、田埂边的临时作业场景，不需要提前搭建固定作业工位，可跟随收获进度灵活转场，覆盖小麦、水稻、油菜等常见旱地、水田作物的脱粒工序，作业时可直接停靠在收割后的田块侧边，减少谷物转运的人力消耗。

　　设备下部集成了独立的动力单元，采用卧式内燃机安装在机架侧下方位置，动力输出端通过带轮传动连接脱粒辊主轴，传动路径做了张紧结构预留，可根据作业负荷调整皮带张紧度，避免高负荷喂入时出现皮带打滑丢转的问题；机架底部采用单轴双轮搭配前部支撑支腿的结构，拖行时可将支腿收起挂接在农用拖拉机、三轮车尾部，作业时放下支腿即可形成稳定的四点支撑，不需要额外打地锚固定，单台设备的作业覆盖半径可达到周边五公里范围，适配散户、小型种植合作社的收获季作业需求。

　　从设计思路层面，整机结构做了模块化拆分，上盖、脱粒辊、凹板筛、动力单元、集料仓均为独立可拆结构，日常维护时可单独拆卸磨损部件更换，不需要整体拆解机架；脱粒辊的钉齿采用螺栓固定方式，当钉齿出现磨损、变形时，可单独更换单颗钉齿，降低维护成本；上盖翻转结构做了限位支撑设计，打开维护时可通过侧边的支撑杆固定上盖位置，避免检修过程中盖体意外下落造成安全隐患。整机的外形尺寸控制在紧凑区间，宽度不超过常规乡村入户道路的通行宽度，高度适配农用三轮车的货箱装载高度，长距离转场时可直接抬升装车，不需要额外拆解部件；安装边界方面，作业时只需要预留机身周边一米的操作空间，供喂料人员、接料人员站位即可，不需要配套额外的进料输送设备，喂料高度控制在成年人腰部以上、肩部以下的区间，作业人员不需要抬臂过高即可完成喂料操作，降低长时间作业的劳动强度。

　　集料仓位于脱粒仓正下方，做了倾斜导料设计，脱落后的谷粒会顺着斜面滑向侧边的出料口，可直接对接编织袋接料，不需要人工二次扒料；设备侧边预留了风机安装位，可根据作业需求加装清选风机，在谷粒下落过程中吹走其中的瘪粒、碎秸秆等轻杂余，提升出粮的洁净度，减少后续扬场的工序。机架整体采用矩形钢管焊接成型，关键受力位置做了三角加强筋焊接，应对田间作业的颠簸、作业时的振动载荷，避免长期使用后出现机架变形、焊缝开裂的问题；行走轮采用实心橡胶轮结构，不需要充气，避免田间尖锐物扎破轮胎影响作业，轮轴位置做了密封轴承设计，减少田间尘土进入轴承造成的磨损。
