移动式农用脱粒清选作业机组

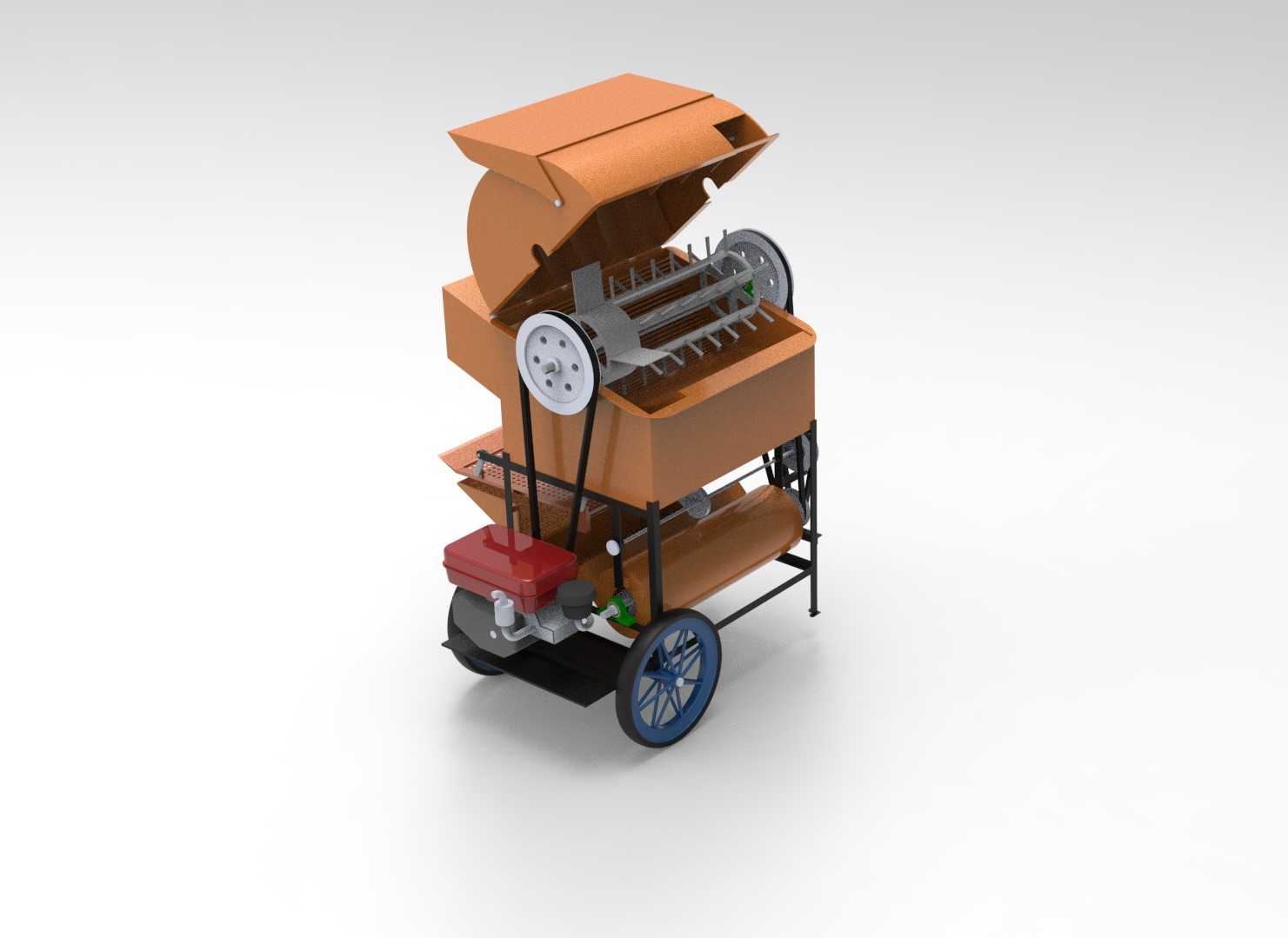

　　该套三维结构围绕丘陵、田间及小型粮食加工点的移动式脱粒作业展开，整机将喂入、脱粒、风选、集料、动力传递和行走支撑集中在同一机架上，适合在场地受限、转运频繁的生产环境中使用。设备上部设置可开启的罩壳，罩壳抬起后能够直接暴露脱粒滚筒、栅格凹板、导向挡板及传动带轮，便于日常检查齿杆间隙、清理缠草和更换易损件。罩壳闭合时形成相对封闭的脱粒腔，可减少籽粒飞溅，同时让气流路径更加稳定。

　　从作业流程看，物料由上方喂入斗进入高速旋转的脱粒区域，滚筒上的钉齿或纹杆构件对穗轴进行击打、揉搓和拖拽，使籽粒从穗柄上分离。脱离后的混合物穿过凹板间隙下落，茎秆和较长杂余则受滚筒轴向导向作用向尾部排出。下箱体内部承担集料与初步清选功能，配合风机风道形成横向气流，轻杂、瘪粒和颖壳被吹向侧后方，饱满籽粒在重力作用下沉降到出料位置。该结构在建模时需要重点处理脱粒腔内壁的导流角度、凹板包角、滚筒与凹板之间的同轴间隙，以及风选通道的截面变化，任何局部干涉都会影响装配和后续运动仿真。

　　动力部分采用独立内燃机组布置在机架前侧低位区域，通过带传动将动力输送至脱粒滚筒和风机轴。低位布置有利于降低整机重心，带轮外侧设置护罩，既满足安全防护，也为张紧调节留出操作空间。机架下方配置行走轮和支撑腿，转运时可依靠轮组移动，作业时支撑腿落地，减少振动引起的位移。轮距、轴距和整机高度需要结合乡村道路、田埂通道及普通院门宽度综合确定；上部喂入口高度应兼顾人工投料姿态，出料口高度则要与编织袋、集料箱或小型接料输送装置匹配。

　　结构设计上，机架承担发动机、脱粒箱体、风机、轮轴和护板的全部载荷，宜采用型钢焊接框架，并在发动机支座、滚筒轴承座和轮轴安装点设置加强板。脱粒箱体承受交变冲击载荷，侧板与轴承座连接处不能仅依赖薄板折弯，应在三维装配中明确焊接衬板、螺栓连接面和维修开口。上罩壳的铰链轴线、开启角度和支撑位置需要同步校核，既要保证全开状态下人员能够接触滚筒，又要避免罩壳与喂入斗、带轮护罩发生碰撞。出料溜槽的倾角应按籽粒自然休止角和物料流动特性确定，角度过小容易积料，角度过大则会增加籽粒破损和扬尘。

　　在安装边界方面，模型需表达发动机排气管、皮带张紧行程、车轮转向或固定方式、侧盖拆卸空间以及罩壳开启后的上部净空。设备就位后，周围应保留喂入操作区、茎秆排出区、清选杂余排放区和出料接袋区，不能将整机紧贴墙面或其他设备布置。传动系统设计时要核对带轮直径、中心距、皮带包角和安全护罩范围；滚筒装配后需进行动平衡思路下的结构检查，避免高速旋转时产生过大振动。对于三维建模人员而言，该作品的价值不在于单一零件造型，而在于把农业作业逻辑、物料流向、动力路线、维护空间和移动机架整合为完整设备，可用于农用脱粒机械方案展示、结构评审、装配干涉检查以及后续工程图细化。
