台式实验室离心分离设备结构设计

　　该台式离心分离装置主要面向医学检验、生物实验室及科研教学场景，用于依据样本组分密度差异完成细胞器、血液成分、混悬液固相与液相的分离作业，是临床检验科、分子生物学实验室、化学分析工位的常规前处理设备。设备整体采用台式落地布局，无需额外固定安装，可直接放置于标准实验台台面，整机外形采用方正箱体搭配斜向操作面板的造型，底部做收窄过渡处理，既降低整机重心提升高速运转时的稳定性，也避免台面边角磕碰，适配实验室常规操作空间。

　　从结构设计逻辑来看，整机外壳分为下部主机箱体与上部翻盖式舱盖两部分，上部蓝色舱盖为旋转开启结构，闭合后可完全封闭离心转子工作腔，防止运转过程中样本溢洒、异物坠入腔体，舱盖边缘设置锁止卡位，运行状态下无法随意开启，符合实验室设备安全防护要求。下部白色箱体为核心承载结构，内部集成驱动电机、离心转子腔、减震支撑组件、控制电路板与散热风道，箱体侧壁预留散热流通间隙，可将电机长时间运转产生的热量及时排出，避免腔体内温度过高影响热敏样本活性。

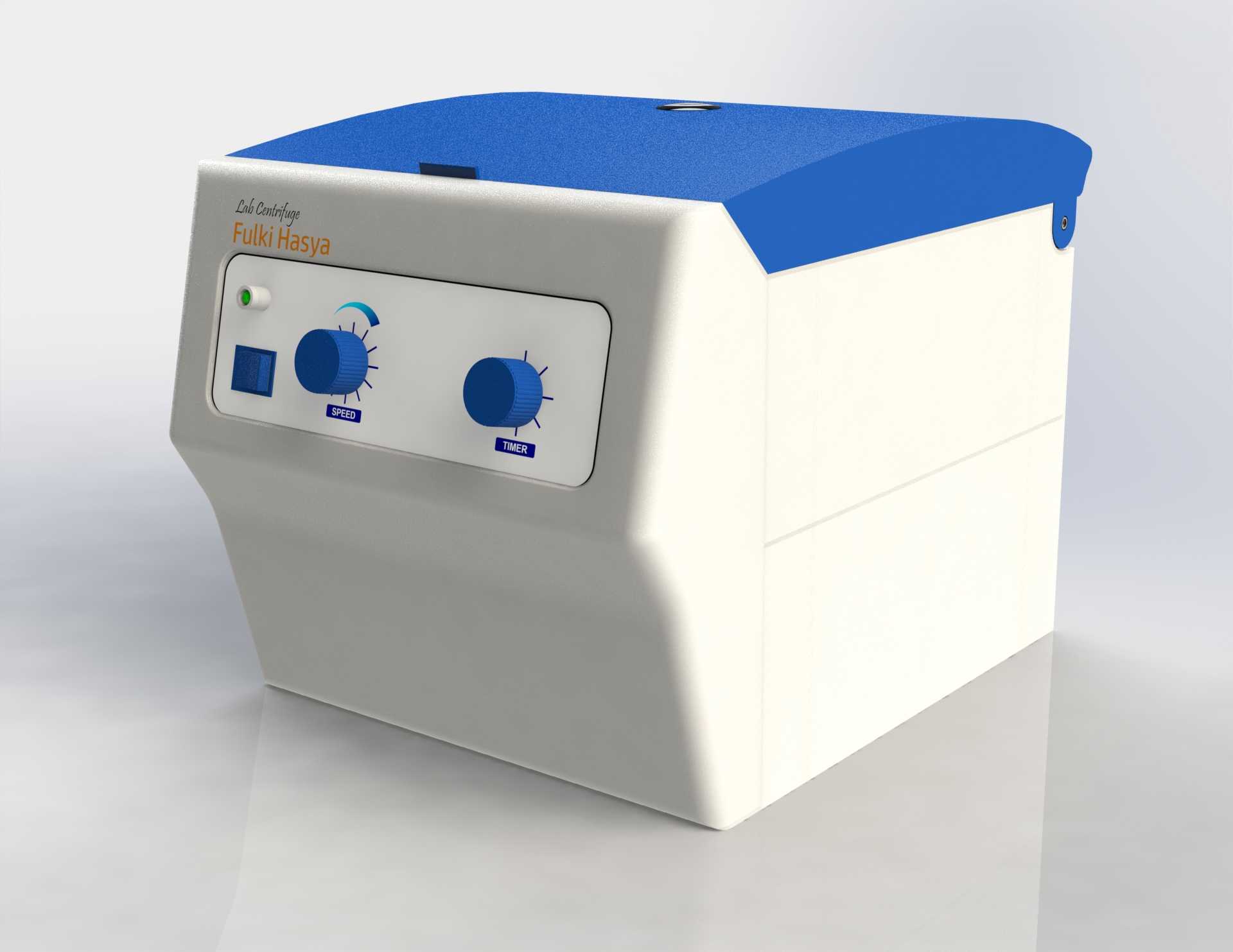

　　操作面板采用向前倾斜的人机工程布局，操作人员站立或坐在实验台前均可清晰观察旋钮档位与指示灯状态，无需俯身调整视角。面板上配置两个调速旋钮，分别对应转速设定与运行时长控制，旋钮周边印刷刻度标识，可直观匹配不同分离工艺所需的离心力参数；面板左侧设置电源开关与运行状态指示灯，设备通电、待机、运转不同状态下指示灯呈现对应提示，面板表面做平整覆膜处理，无突出缝隙，实验过程中溅落的试剂、样本液体可直接擦拭清理，符合实验室洁净消杀要求。

　　设备的安装边界需重点考量台面承重与周边预留空间，整机运行时转子高速旋转会产生微量振动，放置台面需为平整硬质台面，台面承重需满足整机满载样本后的重量要求，设备左右两侧需预留不小于十厘米的散热间隙，背部预留通风空间，不可紧贴墙面或堆放试剂瓶、文件等杂物，避免遮挡散热风道。设备正面操作区域需预留足够的操作空间，方便操作人员放置样本、调节参数、开启舱盖取放离心管，舱盖开启旋转路径内不可放置遮挡物，防止开盖过程中发生碰撞。

　　在功能实现层面，该设备通过内部电机驱动离心转子高速旋转，带动装入转子的离心管内样本做圆周运动，不同密度的组分在离心力场作用下获得不同的沉降速度，密度较大的固相颗粒或细胞器向离心管底部移动，密度较小的液相留存于上层，从而完成组分分离。针对不同的实验需求，可更换适配不同规格离心管的转子，覆盖微量样本处理与常规剂量样本分离的使用需求，减震结构采用底部弹性支撑搭配腔体悬浮设计，可抵消转子高速运转带来的振动，降低运行噪音，避免振动传递至台面影响周边其他精密实验仪器。

　　结构建模过程中需重点保证转子腔的同轴度公差，驱动电机输出轴与转子安装位的同轴度误差需控制在极小范围内，避免高速运转时出现偏心振动；外壳拼接处采用圆角过渡，无尖锐棱角，既提升外观整体性，也避免操作人员搬运、使用过程中被划伤。内部走线沿箱体侧壁预留的线槽布置，动力线与信号线分开排布，减少控制信号干扰，各零部件的安装位均预留装配余量，方便后期维护时拆解更换电机、控制板等部件，整机结构紧凑，在满足分离性能的前提下尽可能压缩占地面积，适配实验室有限的台面空间。
