正齿轮注塑成型模具结构设计方案

这套正齿轮成型模具的结构设计，核心围绕精密塑料齿轮的批量注塑成型需求展开，在实际生产场景中，这类模具多用于小模数精密塑料齿轮的量产环节，常见于小型传动机构、家电传动组件、玩具动力传输部件的生产配套，区别于金属齿轮的切削加工工艺，注塑成型的齿轮具备生产效率高、成型一致性好、自润滑性能优的特点，能适配低负载、高转速的传动工况。

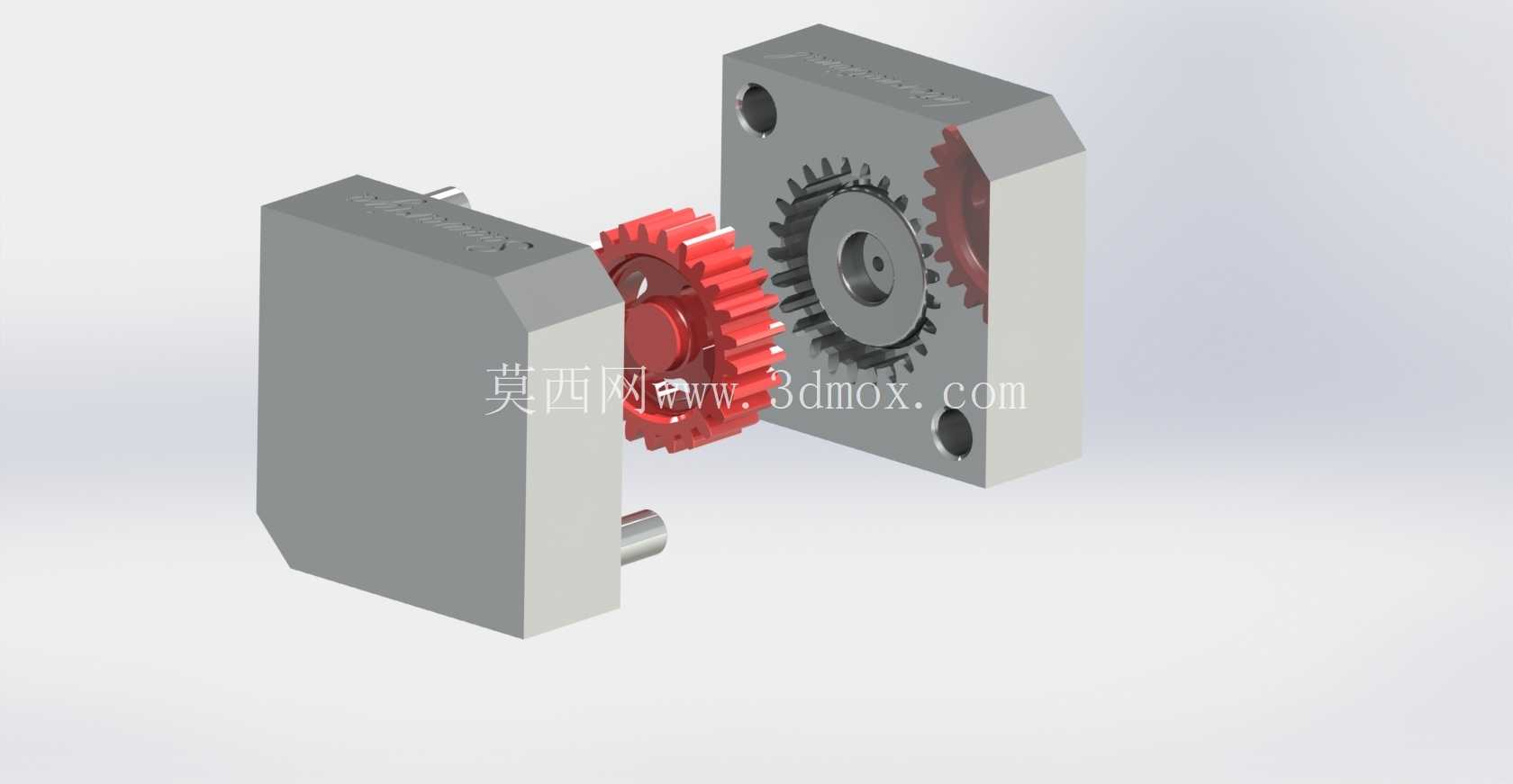

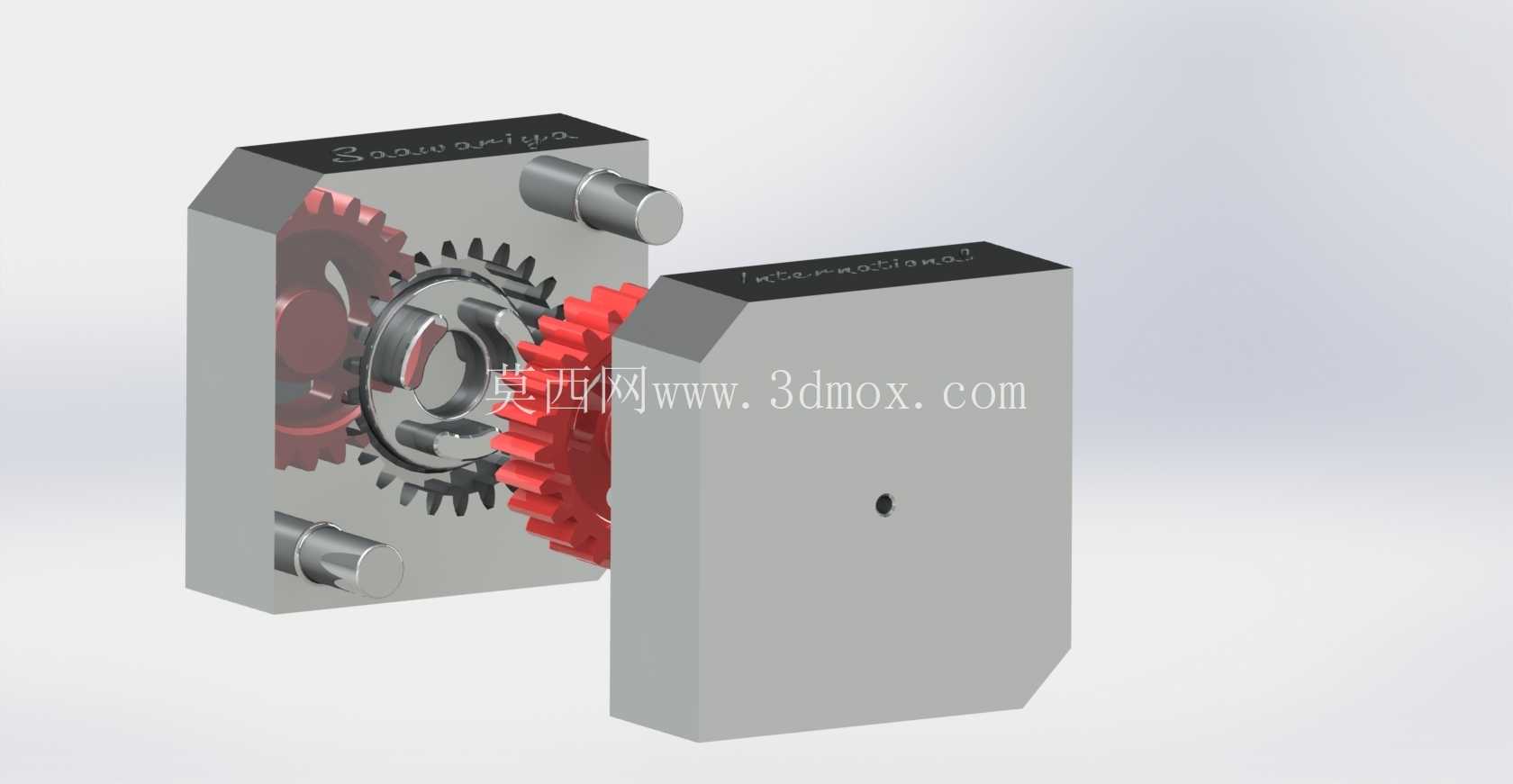

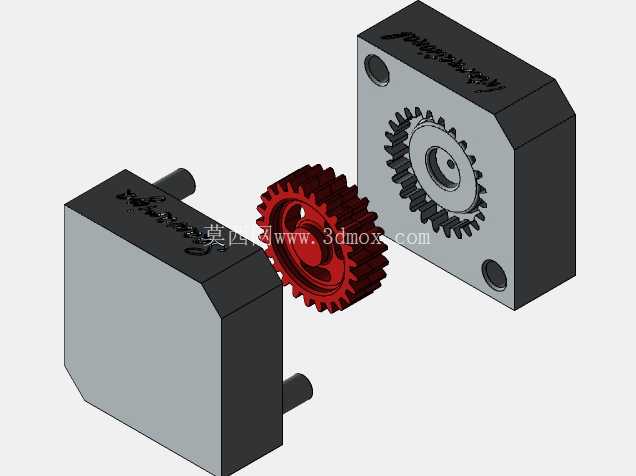

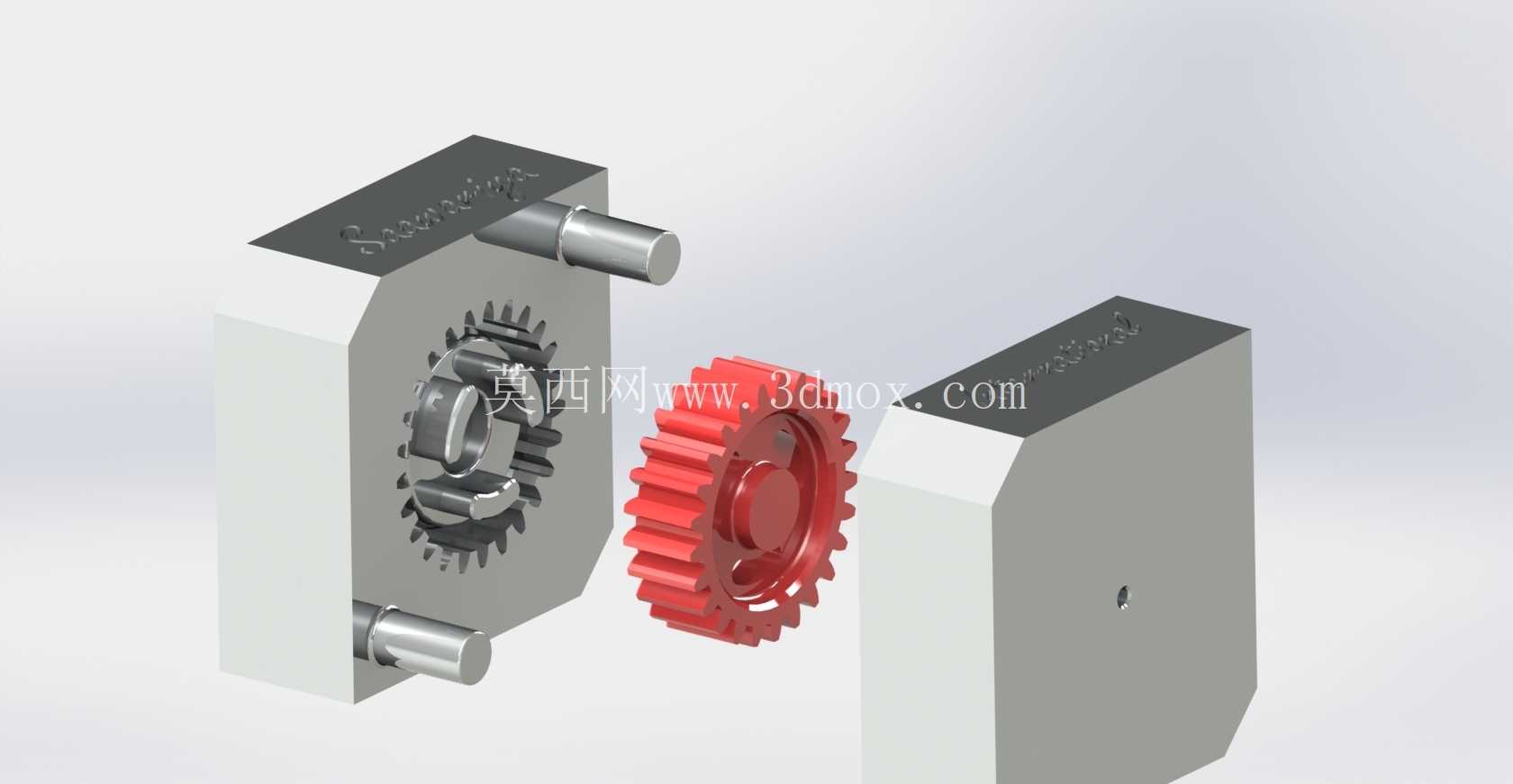

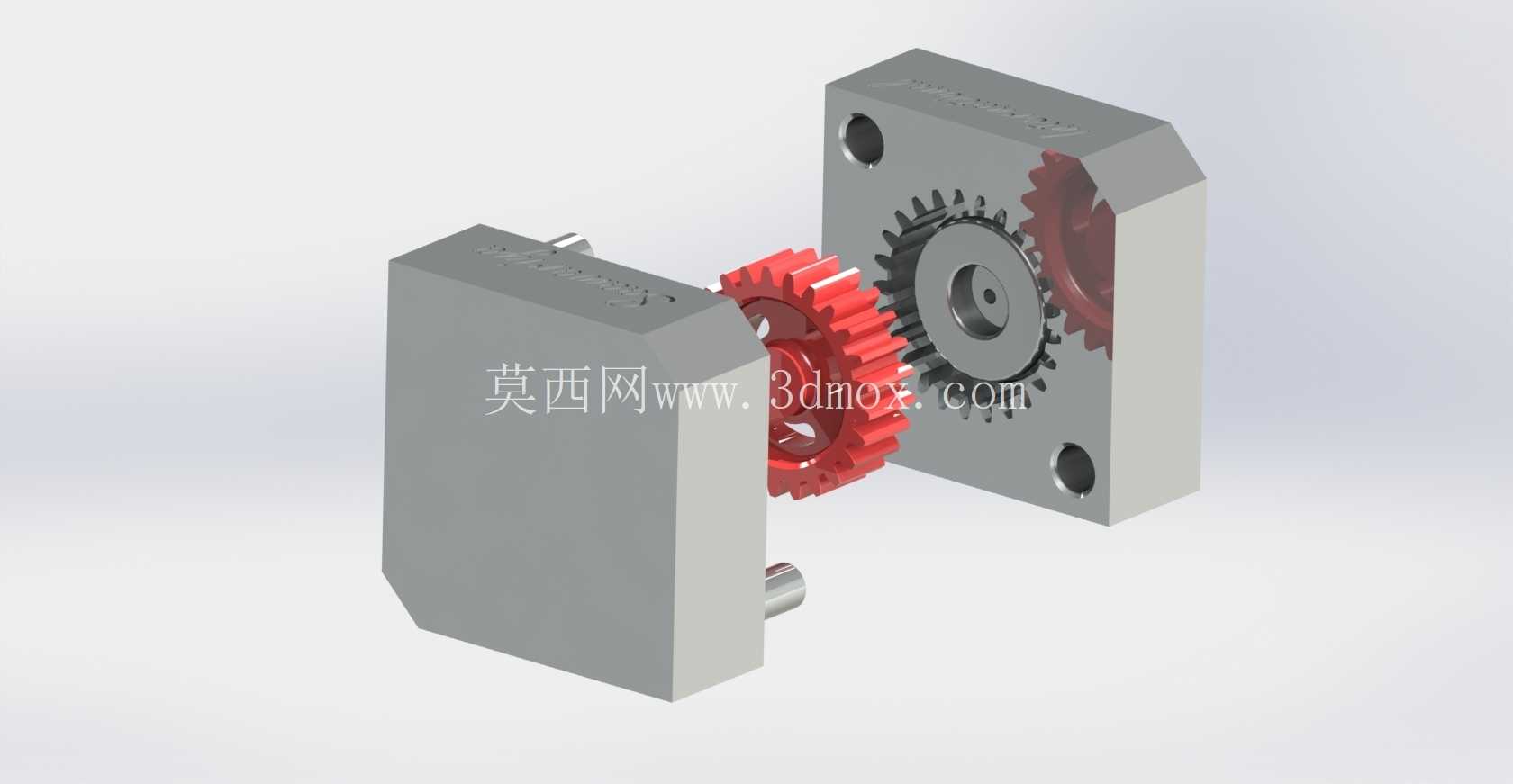

从模具的实际功能逻辑来看，整套结构采用两板模开模布局，定模侧设置齿轮型腔的成型轮廓，动模侧配套顶出机构与导向定位结构，开模时动定模沿导柱导向方向分离，成型后的齿轮件留于动模侧，通过顶杆平稳顶出，避免齿轮齿形在脱模过程中出现拉伤、变形的问题。模具两侧设置的定位销结构，用于合模时的精准对位，保证定模型腔与动模镶块的同轴度，控制齿轮成型后的齿圈径向跳动误差，避免成型后齿轮啮合出现卡滞、传动异响的问题。

设计过程中，齿形成型区域采用镶拼式结构，区别于整体式型腔加工，镶拼结构可以单独对齿形镶块进行高精度电火花加工，齿形轮廓的加工精度更容易控制，后期如果出现齿形磨损、局部损坏的情况，也可以单独更换镶块，降低模具的维护成本。考虑到塑料熔体填充时的排气需求，在镶块的拼合间隙处预留了微米级的排气槽，避免齿轮齿尖位置出现填充不足、烧焦的成型缺陷，保证每个齿形轮廓的填充饱满度。

从安装边界与尺寸适配来看，模架采用标准模架规格，整体外形适配常用的120吨级卧式注塑机安装尺寸，定位圈尺寸匹配注塑机射嘴中心定位标准，浇口套的球面半径与射嘴头尺寸适配，避免注射过程中出现溢料问题。模具的开模行程设计充分考虑齿轮件的顶出距离，保证开模后有足够的操作空间取件，同时导柱的长度设计覆盖合模全过程的导向需求，避免合模过程中出现型腔错位。

模具的冷却水路布局围绕型腔均匀分布，在齿形成型镶块周边设置循环冷却水道，控制成型过程中模具温度的均匀性，避免齿轮件因冷却不均出现收缩变形，保证齿轮的齿距精度满足啮合要求。考虑到齿轮件的中心孔与齿圈的同轴度要求，动模侧的中心型芯与定模型腔采用锥面定位结构，合模时自动找正中心，抵消导柱配合间隙带来的定位误差，保证成型后齿轮的内孔与齿圈的同轴度控制在公差范围内。

在实际生产使用中，这套模具适配常用的热塑性塑料加工，比如POM、PA等齿轮常用材料，成型周期控制在合理区间，能满足中小批量的精密齿轮生产需求。结构设计上没有采用复杂的抽芯机构，因为正齿轮的轴向轮廓没有倒扣结构，直接开模顶出即可完成脱模，简化了模具结构的同时，也降低了模具的制造成本与后期维护难度，对于SolidWorks学习者来说，这套模型涵盖了注塑模具的基础结构组成，包括模架、导向件、成型镶块、顶出结构、浇注系统的基础布局逻辑，练习建模过程中可以掌握高级特征的使用技巧，比如齿形的参数化建模、镶块的分割配合、装配体的干涉检查等实用技能，建模过程中需要重点关注齿形轮廓的精度控制、各配合零件的间隙设置，以及装配过程中的同轴度、平行度配合要求，这些细节都是实际模具设计中需要重点考量的工程要点。
