饮水机通风散热格栅门板结构设计

　　日常商用及家用饮水设备的侧部维护门板，核心承担设备内部散热通风、内部元器件防护、外观规整遮挡的多重作用，这类钣金冲压件的设计往往需要兼顾通风效率、结构强度、安装便捷性与外观一致性，是饮水设备结构设计中容易被忽略但直接影响整机运行稳定性的细节部件。从实际应用场景来看，这类门板多装配于立式饮水机的侧部或背部，对应内部加热胆、制冷模组、线路板的安装区域，设备运行过程中加热模块产生的余热、制冷组件的换热气流都需要通过门板上的通风格栅完成内外交换，避免内部积热导致温控元件失灵、线路老化加速，同时格栅结构还要阻挡外部大体积杂物、虫鼠进入设备内部，兼顾防护与通风的平衡。

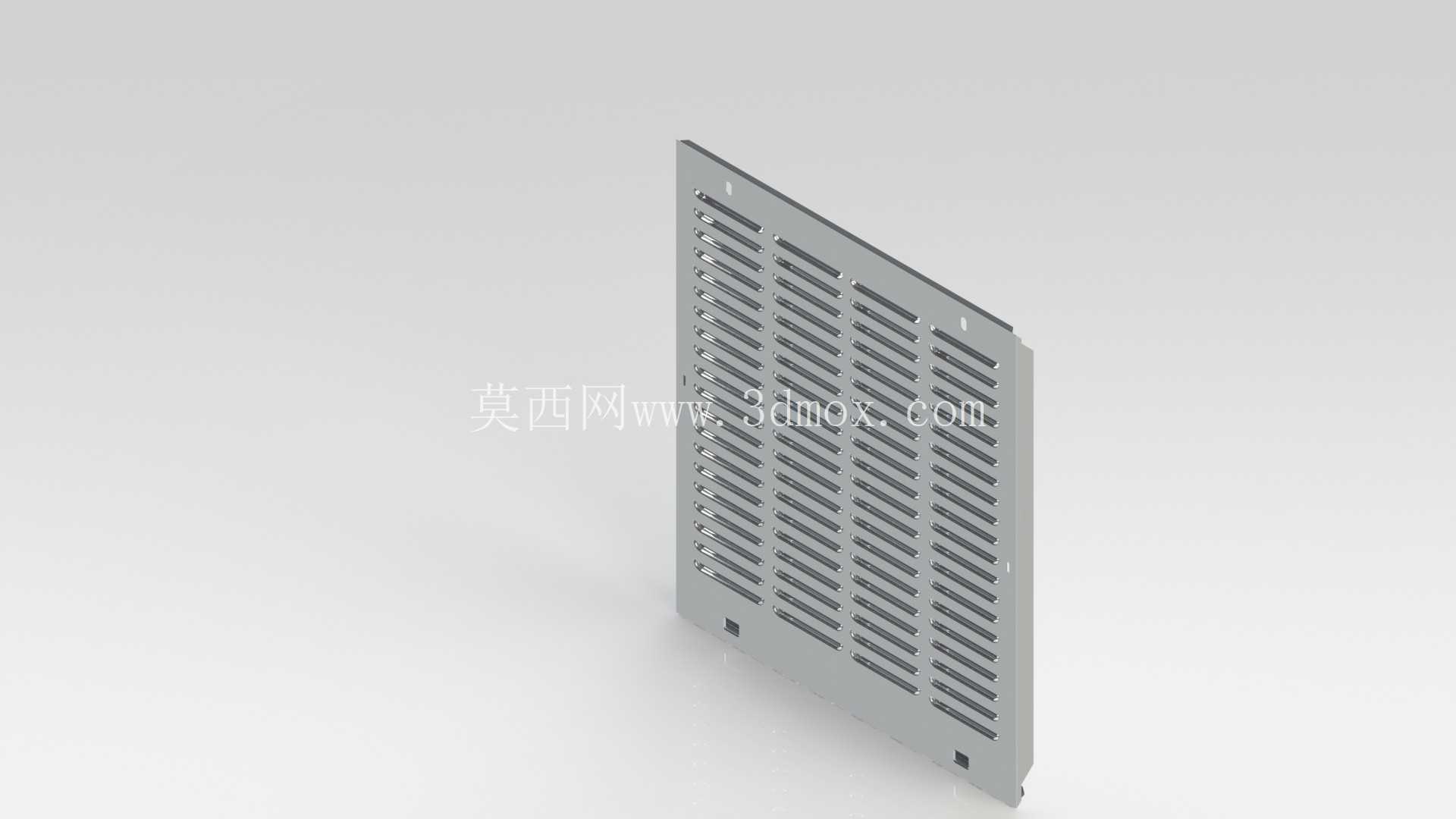

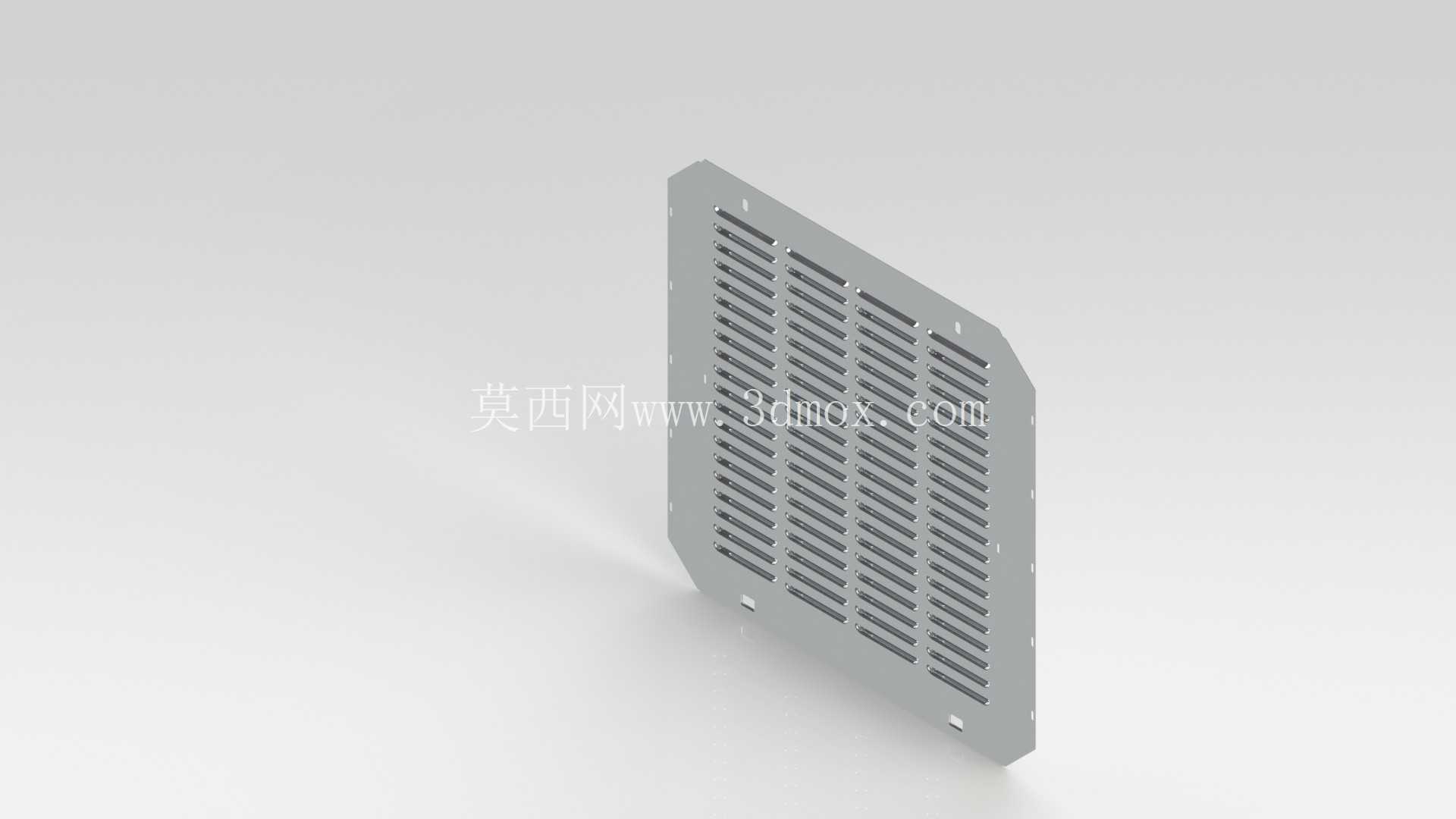

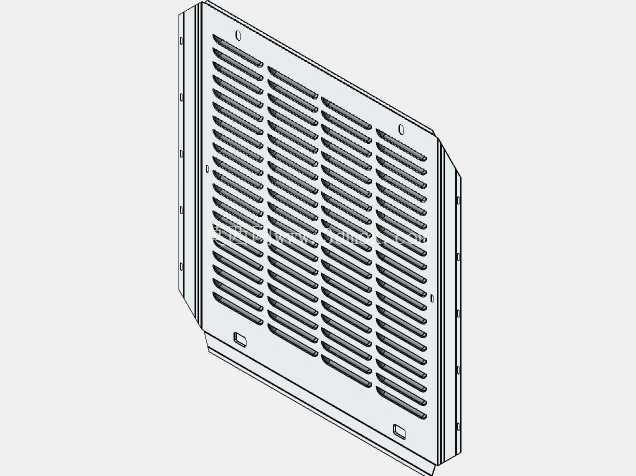

　　设计过程中首先要匹配整机的安装边界，门板整体采用薄钣金冲压成型，边缘做折边处理，折边宽度控制在12mm左右，既可以提升门板自身的结构刚性，避免薄钣金大面积平面出现翘曲变形，同时折边形成的贴合面可以和饮水机机身的安装框紧密贴合，减少装配缝隙，避免外观出现断差。门板上的格栅采用等距排布的长条形冲切孔，孔位的倾斜角度统一设置为45度向下，这种设计一方面可以避免外部飞溅的液体直接顺着格栅流入设备内部，另一方面向下倾斜的孔道不会从外部直视到设备内部的线路与元器件，保证外观的整洁性，同时斜向孔道的通风阻力远小于垂直直孔，在相同开孔率下可以提升15%左右的通风效率。

　　安装定位的设计上，门板上部设置两个嵌入式挂扣孔，对应机身框架上的凸起挂点，下部设置两个方形定位卡槽，装配时先将上部挂扣对准挂点卡入，再将门板向下推送卡入下部卡槽，不需要额外螺丝即可完成固定，日常维护时只需要向上托起门板即可拆卸，不需要借助工具，大幅提升售后维护的效率。门板的四个边角都做了R3的圆角处理，避免钣金锐边在装配、维护过程中划伤操作人员，同时圆角过渡可以减少冲压过程中的应力集中，避免折边位置出现开裂。格栅区域的排布避开了上下的安装点位，孔位距离门板边缘的最小距离保留8mm的钣金余量，避免冲切孔距离边缘过近导致钣金边缘强度不足，出现运输过程中的变形。从实际使用的工况来看，这类门板长期处于设备周边温湿度波动的环境中，加热胆工作时周边温度可达45摄氏度，制冷模式下门板内侧可能出现轻微凝露，因此钣金表面采用静电喷塑处理，格栅的冲切断面也做了钝化处理，避免长期使用出现锈蚀掉漆的问题。设计过程中还需要考虑钣金冲压的工艺可行性，所有格栅孔的冲切方向保持一致，减少冲压工序的模具调整次数，相邻格栅之间的连接筋宽度统一为5mm，既保证孔位之间的结构强度，不会因为筋宽过窄导致冲压时出现料带变形，也不会因为筋宽过宽降低整体开孔率，影响通风散热效果。

　　门板整体的平面度控制在0.5mm以内，装配后和机身的贴合缝隙不超过1mm，保证整机外观的一致性，同时折边位置预留了0.2mm的喷塑层厚度余量，避免喷塑后装配出现卡滞。不同于外观装饰件，这类功能门板的设计不需要复杂的曲面造型，所有结构都服务于实际功能需求，每一处折边、每一个孔位的尺寸、角度都对应实际装配、使用、维护中的具体需求，比如挂扣孔的长度设置为10mm，预留了3mm的装配调节余量，可以抵消机身框架焊接或注塑成型产生的尺寸公差，避免因为加工误差导致门板无法装配。下部卡槽的开口做了15度的导入斜角，装配时即使存在轻微的位置偏差，也可以顺着斜角顺利滑入卡槽，降低装配对位的难度。格栅的长度根据内部散热区域的位置做对应调整，对应加热胆和制冷模组的区域格栅排布更密集，对应无发热元件的线路区域适当减少开孔，在保证散热效果的前提下尽可能提升门板的整体刚性，减少冲压和使用过程中的变形概率。
