双轴直齿圆柱齿轮传动支撑组件结构

这套双轴齿轮传动组件，是小型动力传输场景里非常典型的轴系集成结构，常见于轻工输送设备、小型自动化料线、桌面级工装变位机构的动力输入端，用来完成定传动比的旋转运动传递，相比带传动、链传动，它的传动精度更高，瞬时传动比波动极小，在需要精准同步转速的工位上，这类结构的应用占比能到六成以上。

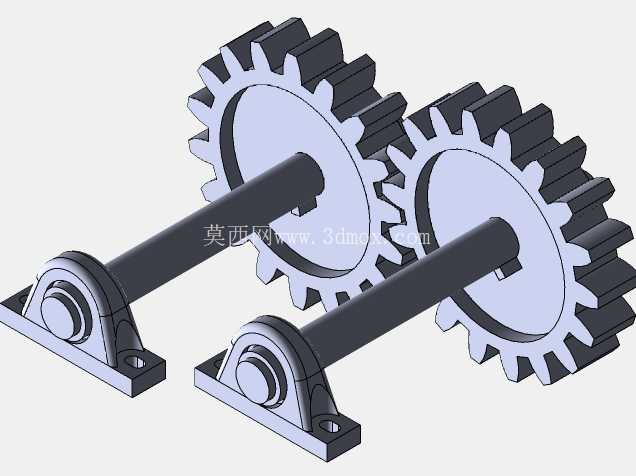

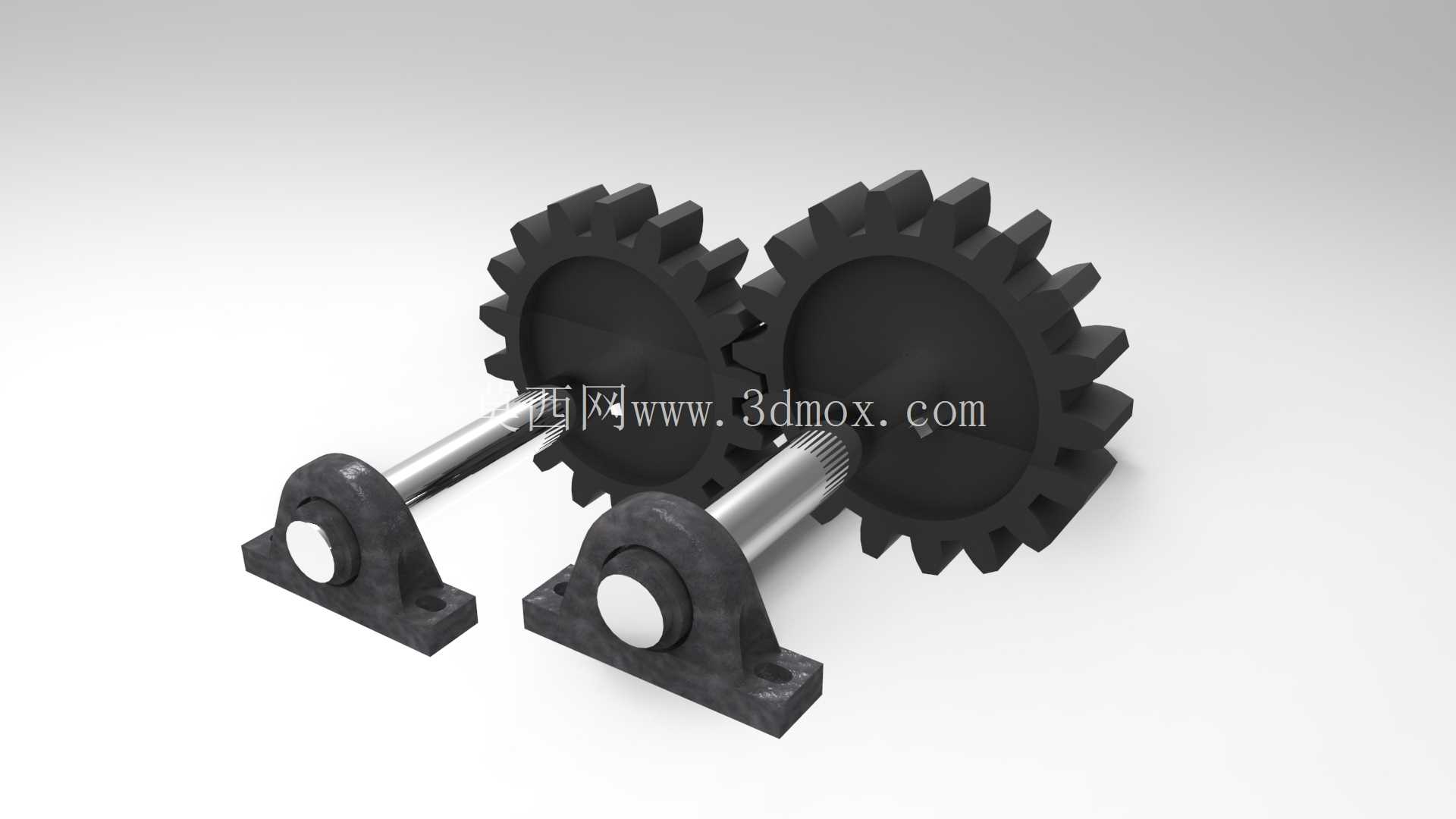

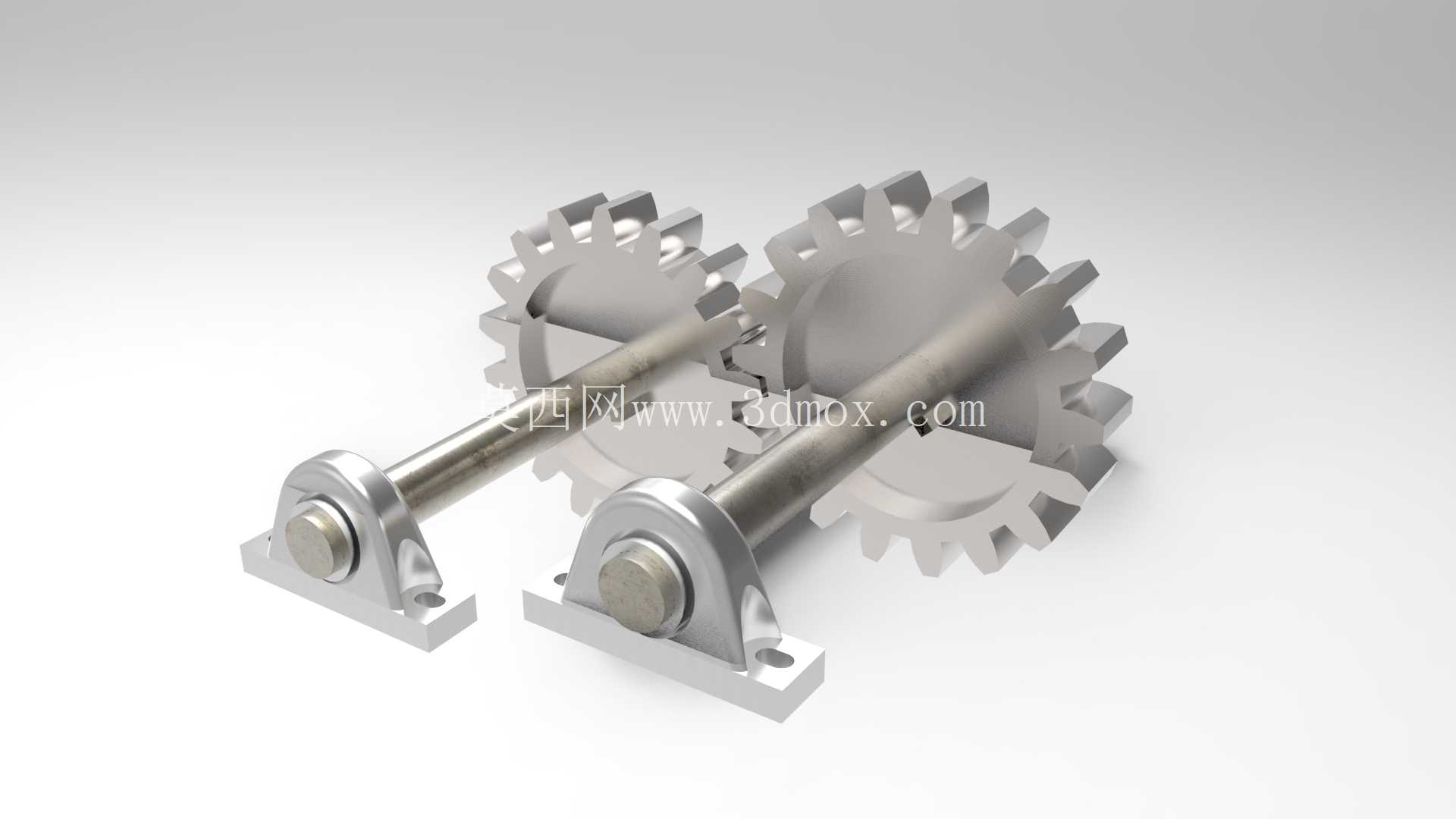

从结构组成来看，整套部件包含两个参数完全一致的直齿圆柱齿轮、两根调质处理的传动光轴、四个立式带座外球面轴承，齿轮与轴之间采用平键周向固定，轴的两端通过轴承座完成支撑，轴承座自带安装底板，可直接通过螺栓固定在设备的安装基板上，不需要额外加工轴承安装孔位，大幅降低了现场装配的加工精度要求。齿轮的齿形采用标准渐开线直齿设计，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，啮合时没有轴向力产生，所以轴承只需要承受径向载荷，选用普通的深沟球结构外球面轴承就可以满足寿命要求，不需要额外配置推力轴承，能有效压缩整体的制造成本。

设计这套结构的时候，首先要核算的是中心距公差，两个轴承座的安装孔位中心距必须和齿轮啮合的理论中心距偏差控制在0.02mm以内，偏差过大会导致齿侧间隙过小，运转时出现卡滞、齿面磨损加剧的问题，偏差过大则会导致齿侧间隙超差，正反转切换时出现明显的回差，影响传动精度。轴的直径选取要结合传递扭矩核算挠度，因为两个轴承座的跨距不算小，如果轴径选得过细，满载运转时轴的弯曲变形会导致齿轮啮合偏载，出现齿面一端接触的情况，长期运转会造成断齿、点蚀等失效问题，所以轴的材质一般选45号钢调质处理，硬度控制在HB220-250之间，兼顾强度和切削加工性能。

安装边界方面，整套组件的总宽度由轴承座的底板安装尺寸决定，两个轴承座的底板上都开有长条形安装孔，允许在小范围内调整中心距，用来补偿加工和装配带来的误差，也可以在长期磨损后调整齿侧间隙，延长整套组件的使用寿命。齿轮的齿宽要比啮合的配对齿轮宽出2-3mm，避免因为轴的窜动导致啮合接触面积不足。轴的伸出端可以根据安装需求加工键槽，用来连接联轴器、链轮或者带轮，接入动力输入或者输出端，伸出端的长度要根据外接件的轮毂长度确定，保证锁紧螺母或者顶丝能完全固定外接件，不会出现运转时松动脱落的问题。

实际应用中，这类双轴等速齿轮结构还经常用来做反向传动，只需要调整动力输入的轴位，就能实现两根轴同转速反向旋转，在小型对辊送料机构、薄膜牵引机构里非常常见。因为直齿轮的加工工艺成熟，滚齿、插齿都能完成加工，不需要专用的螺旋角加工工装，所以备件采购成本很低，后期维护更换也非常方便，不需要复杂的专用工具，只需要松开轴承座的固定螺栓，就能抽出轴系更换磨损的齿轮或者轴承。

在润滑设计上，因为这类组件一般运转速度不高，大多采用脂润滑，在装配时在轴承内部和齿轮啮合面涂抹足够的锂基润滑脂，就可以满足半年以上的维护周期，如果是应用在转速较高的场景，也可以配套加装简易的防护罩，在罩壳内预留注油孔，定期补充润滑脂，避免灰尘、切屑进入啮合面造成齿面磨粒磨损。需要注意的是，轴承座的安装面平面度要控制在0.05mm以内，如果安装面翘曲，会导致轴承座受力变形，轴承的内外圈出现偏斜，运转时温升过快，大幅缩短轴承的使用寿命。

另外，齿轮的端面和轴肩之间要预留0.1mm左右的间隙，避免运转时齿轮端面和轴承座内侧发生摩擦，这个间隙可以通过轴上的轴套或者调整垫片来控制，装配时要手动盘车检查，确认整圈转动没有卡滞点、没有异常摩擦声响之后，再完全紧固安装螺栓。如果是用于有正反转频繁切换的工况，还要适当减小齿侧间隙，选用精度等级高一级的齿轮，降低回差带来的传动误差，保证工位的定位精度满足工艺要求。
