带把手吹塑瓶体及成型模具结构设计

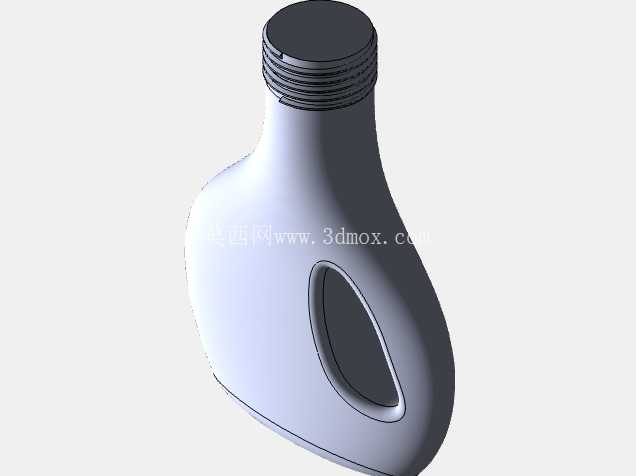

　　日常接触的带把手塑料包装瓶，从日化洗护容器到食用液体盛装容器，这类带一体化把手的中空吹塑件，其成型质量直接决定后续灌装、贴标、运输全流程的适配性，很多刚接触吹塑模设计的工程师容易忽略瓶体与模具配合的细节，导致试模阶段出现壁厚不均、把手处熔接痕明显、瓶口螺纹同轴度超差等问题。这套瓶体及对应的成型模具结构，在设计阶段就围绕量产环节的实际痛点做了针对性优化。先看瓶体本身的结构，一体化成型的侧把手并非简单做镂空握持区，把手内侧的弧度贴合成年人四指弯曲的自然曲率，握持时的受力点分散在指腹与掌根位置，装满1.2L额定容量液体时，单手握持不会出现局部应力集中导致的瓶身变形，把手与瓶身主体的过渡位置做了R3.5的圆角过渡，既避免吹塑成型时该位置出现料流堆积导致的壁厚差过大，也能减少使用过程中过渡位置的应力开裂风险。瓶口位置采用标准的三角螺纹结构，螺纹起始端做了15°的导向倒角，配合自动灌装线的旋盖头时，能快速对位，不会出现错牙、滑牙的问题，瓶口端面的平面度控制在0.1mm以内，保证封盖后的密封性能，避免运输过程中出现漏液问题。瓶身主体的截面并非正圆形，而是采用带微弧的扁圆形结构，这种截面设计一方面能提升瓶身的抗挤压能力，空瓶堆叠时侧面承压能力比同壁厚的圆瓶高30%左右，另一方面扁形结构在贴标环节能更好适配平面贴标辊，标签粘贴后不会出现褶皱、翘边的问题。

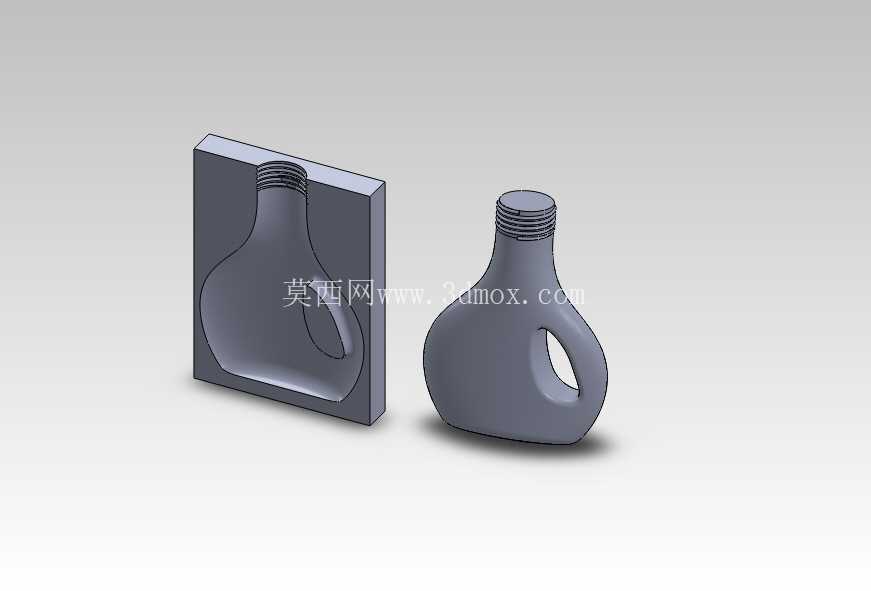

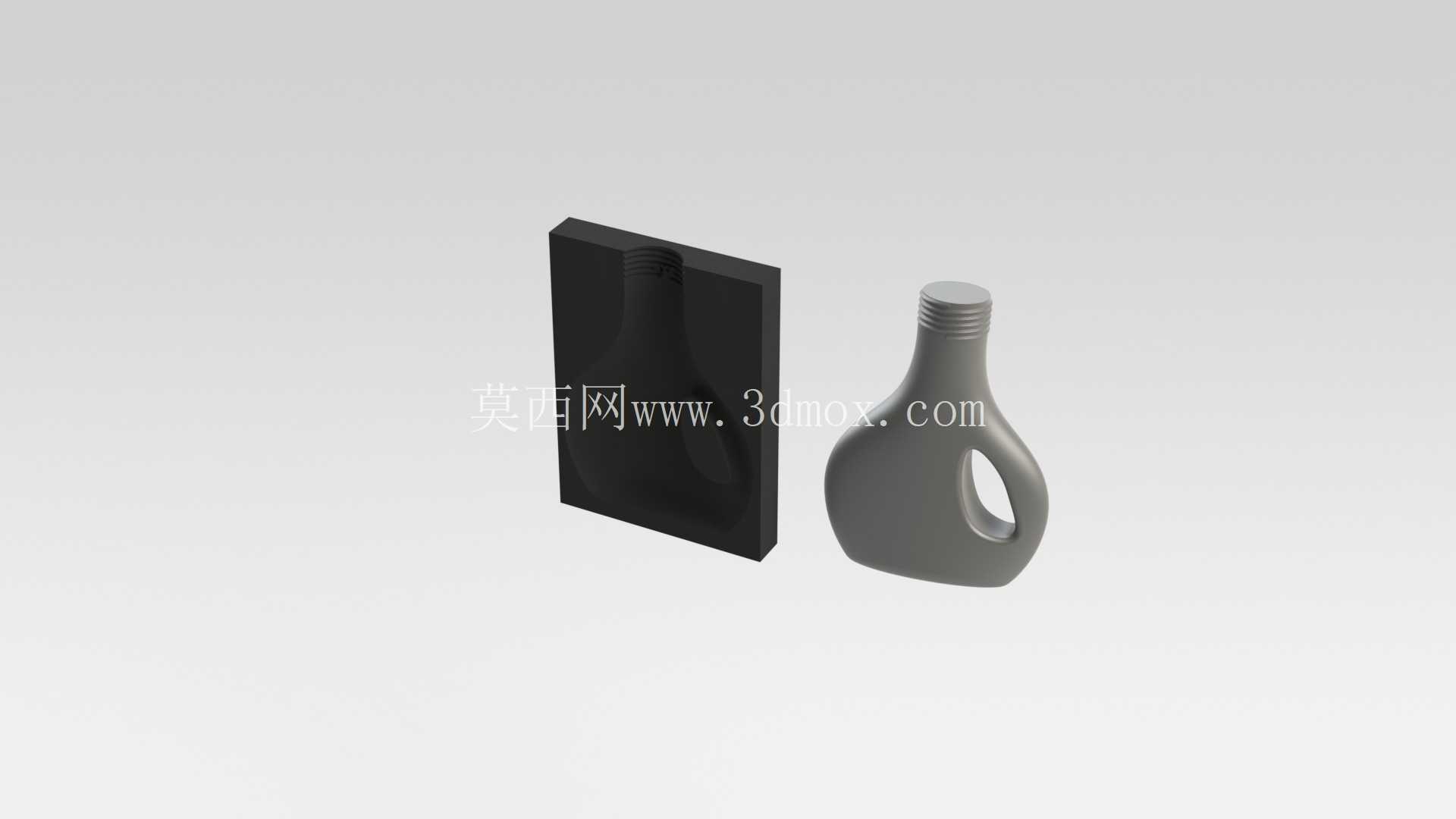

　　再看对应的成型模具结构，模具采用哈夫式对开结构，分型面沿着瓶身的最大轮廓线设置，把手位置的型腔做了单独的排气槽设计，排气槽深度控制在0.02mm，既可以保证吹塑过程中型腔内的空气快速排出，避免瓶身表面出现气泡、缺料的问题，又不会出现溢料飞边过大增加后续修边工作量的问题。模具型腔的表面做了哑光蚀纹处理，对应瓶身的非贴标区域，这种表面处理既能掩盖吹塑过程中可能出现的轻微流痕，也能提升使用过程中的抗刮擦性能，贴标区域的型腔表面则做了镜面抛光处理，保证瓶身该位置的表面粗糙度达到Ra0.8，让标签粘贴后附着力更强，不会在仓储运输过程中出现标签脱落的问题。

　　模具的瓶口位置设置了独立的镶件，镶件采用铍铜材质，提升吹塑过程中的冷却效率，缩短成型周期，同时镶件的螺纹部分做了可更换设计，后续如果需要调整瓶口规格，不需要重新加工整套模具，只需要更换对应规格的瓶口镶件即可，大幅降低模具改造成本。从安装边界来看，这套模具适配常规的挤出吹塑机安装尺寸，模具的安装孔位间距符合行业通用的240mm标准，模厚180mm，不需要对现有吹塑设备的锁模机构做额外改造就能直接上机使用。冷却水道的布局沿着瓶身的轮廓走向设置，进水口与出水口的管径为G1/4，匹配工厂常规的冷却水循环系统参数，水道距离型腔表面的距离控制在12mm，保证冷却均匀，避免瓶身出现收缩不均导致的变形问题。

　　在实际量产场景中，这类带把手的瓶体多用于洗衣液、洗洁精、车用玻璃水等日化类液体的包装，模具设计时还在瓶底位置做了防滑的内凹纹理，对应瓶底的防滑结构，装满液体放置在光滑台面时不会轻易滑动，瓶底的内凹深度为5mm，保证瓶身放置时的稳定性，不会因为底面不平出现晃动。很多设计人员在做这类吹塑模时，容易忽略把手位置的料流分配，导致把手处壁厚过薄，拎取装满液体的瓶子时容易出现把手断裂的问题，这套结构在型腔的把手位置做了轻微的储料槽设计，吹塑过程中该位置的料坯厚度比其他位置厚0.2mm，既保证了把手位置的结构强度，又不会造成原料的浪费。另外，模具的对开定位采用了四个斜导柱定位结构，合模时的定位精度控制在0.03mm以内，避免合模错位导致瓶身出现分型面错边的问题，飞边厚度控制在0.1mm以内，后续只需要简单的切边处理就能达到成品要求，减少后工序的加工工作量。
