带挂钩圆柱螺旋拉伸弹簧结构设计

这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与张紧机构里极为常见的弹性储能元件，日常在各类需要提供复位拉力、张紧力维持、载荷缓冲的场景中都能见到它的身影。从结构设计逻辑来看，这类弹簧的核心是通过等节距密绕的螺旋簧体储存弹性势能，两端的挂钩结构是实现力传递与安装固定的关键，区别于压缩弹簧的端面支撑结构，拉伸弹簧的挂钩直接决定了安装方式与受力传递路径，设计时需要重点考量挂钩根部的应力集中问题——很多拉伸弹簧的失效都出现在挂钩与簧体衔接的弯折处，因为该位置在受拉时会同时承受轴向拉力与弯折带来的附加弯曲应力，建模时需要对该位置做合理的圆角过渡，避免应力突变导致的疲劳断裂。

从实际应用场景来说，这类弹簧覆盖的设备范围极广，小到家电的舱门复位结构、健身器材的阻力提供部件，大到工业设备里的皮带张紧机构、农机的离合复位结构、汽车操纵机构的回位构件，都能用到同结构的拉伸弹簧。设计这类弹簧时，首先要明确安装空间的边界尺寸：簧体的外径需要匹配安装位的容纳空间，避免工作时与周边构件发生剐蹭；簧体的自由长度要结合安装时的预拉量确定，预拉量的设置是为了避免弹簧在空载状态下簧圈松动，同时保证初始张紧力符合机构的力值要求，通常预拉量取弹簧额定变形量的10%-15%，具体数值要结合实际工况的载荷波动范围调整。

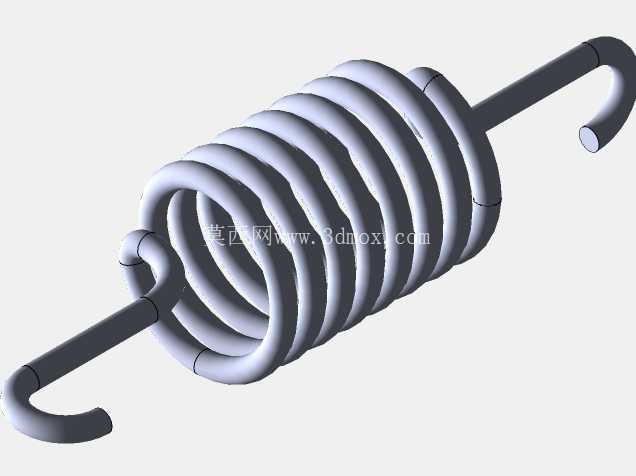

两端的挂钩形式选择上，图中采用的是半圆钩环的结构，这种挂钩的加工工艺相对简单，通过将簧体两端的簧丝直接弯折成型，适合中小载荷的应用场景；如果是大载荷、高疲劳要求的工况，通常会采用可转钩、加长钩或者附加挂钩座的结构，避免挂钩根部的应力集中问题。建模过程中需要注意簧丝的螺旋升角控制，密绕的拉伸弹簧在自由状态下簧圈是相互贴合的，所以螺旋升角要匹配簧丝直径，保证相邻簧圈在无载荷时没有间隙，受拉时才会逐圈分离产生弹性变形。

安装边界方面，挂钩的开口尺寸、钩环的内径需要匹配安装位的销轴直径，通常钩环与销轴之间要留0.5-1mm的活动间隙，避免工作过程中出现卡滞，同时要保证挂钩的受力方向与弹簧的轴向重合，避免出现偏载——偏载会导致弹簧局部簧圈应力过大，大幅缩短使用寿命，严重时甚至会出现簧圈错位、挂钩断裂的问题。在力值特性设计上，这类弹簧的刚度计算需要结合簧丝直径、簧圈中径、有效圈数来确定，有效圈数是指参与弹性变形的簧圈数量，两端挂钩部分的簧圈因为参与变形的程度较低，计算刚度时通常不计入有效圈数范畴。

实际选型应用时，还要结合工作环境考虑表面处理方式，普通工况下做发黑或者镀锌处理即可，有防腐要求的场景可以采用不锈钢材质或者做达克罗表面处理，高温工况下则需要选用合金弹簧钢材料，保证高温下的弹性稳定性。建模时除了还原整体外形，还要注意簧丝弯折处的曲率半径，过小的弯折半径会导致冷作硬化过度，增加该处的断裂风险，通常弯折处的内曲率半径不小于簧丝直径的1.5倍，才能保证构件的疲劳寿命满足常规工况要求。
