起重机吊钩滑轮组装配结构三维设计

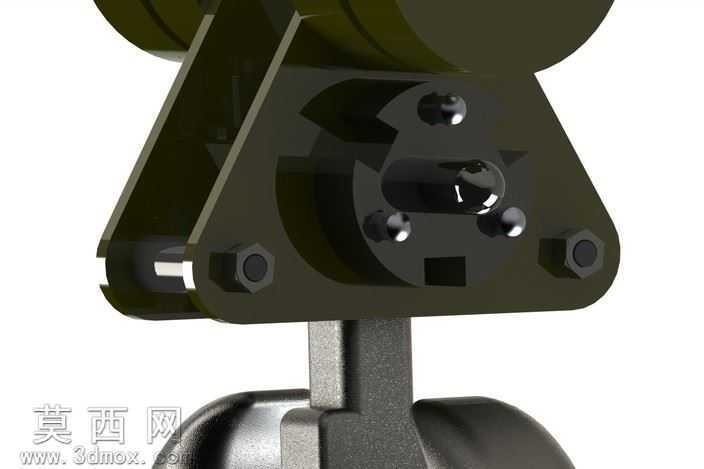

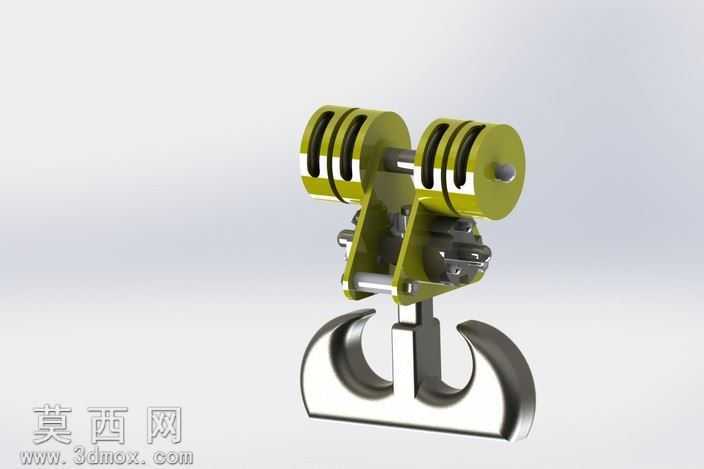

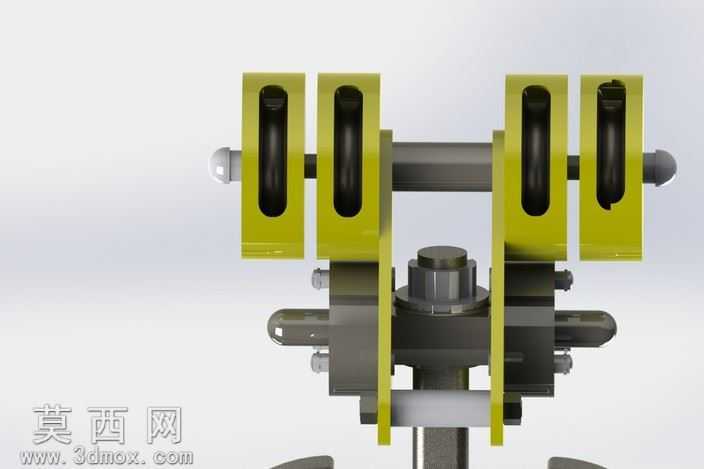

本作品为起重作业核心承载部件的三维设计成果，建模阶段围绕起重机吊钩的实际作业承载逻辑展开，先完成核心受力构件的参数化搭建：以吊钩钩体的承载曲面为基础，依次构建滑轮架侧板、滑轮轴、定滑轮组、锁紧螺母、防脱挡板等关联部件，所有部件的装配间隙严格参照起重机械设计规范设定，确保各运动部件不存在干涉问题，滑轮与轴的配合间隙、螺母锁紧的预留行程、吊钩与架体的转动空间均经过反复校验，完全匹配实际起重吊具的装配逻辑。材质与渲染阶段针对不同部件的实际用材做了区分处理：滑轮架侧板采用高强度合金结构钢材质，渲染时还原了金属件表面的哑光氧化质感，边缘做了细微的倒角光影处理，体现机加工后的平整质感；滑轮轴、锁紧螺栓等紧固件采用调质处理钢材，渲染时突出金属表面的冷作硬化光泽，螺栓头部的六角轮廓、端面的防滑纹理都做了精细还原；吊钩钩体采用锻造合金钢材质，表面做了细微的锻造纹理处理，还原吊钩长期承重后的金属质感，同时在钩体与架体连接的位置做了磨损痕迹的细微渲染，让模型更贴近实际使用场景。设计过程中重点考量了部件的受力传递逻辑，滑轮架的三角加强结构完全贴合承重受力路径，两侧的加强筋位置对应滑轮轴的受力支点，避免架体在重载下出现形变；吊钩与架体的连接位置设置了推力轴承结构，确保吊钩可在承重状态下灵活转动，适配不同角度的吊装需求；滑轮组的绳槽弧度经过参数化调整，匹配常用起重钢丝绳的直径，避免钢丝绳出现过度挤压磨损的问题。整体模型装配层级清晰，各部件可单独拆解查看结构，既还原了起重吊钩的真实机械结构，也通过精细化的材质渲染呈现出工业构件的厚重质感，可用于起重机械结构教学、吊装方案演示等场景。
