四十吨级起重机吊钩滑轮组结构设计

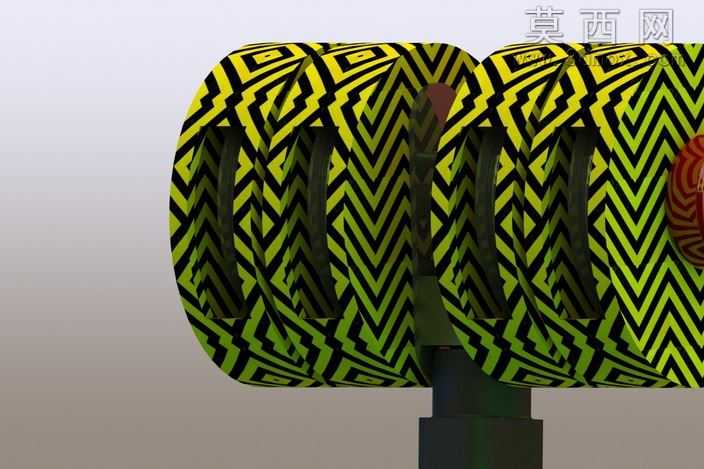

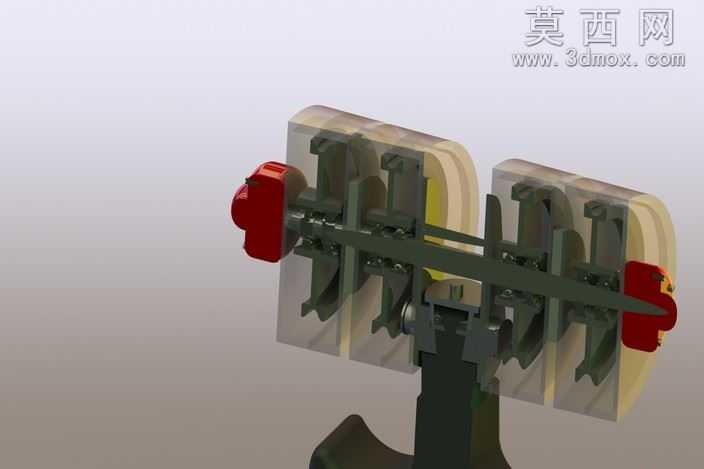

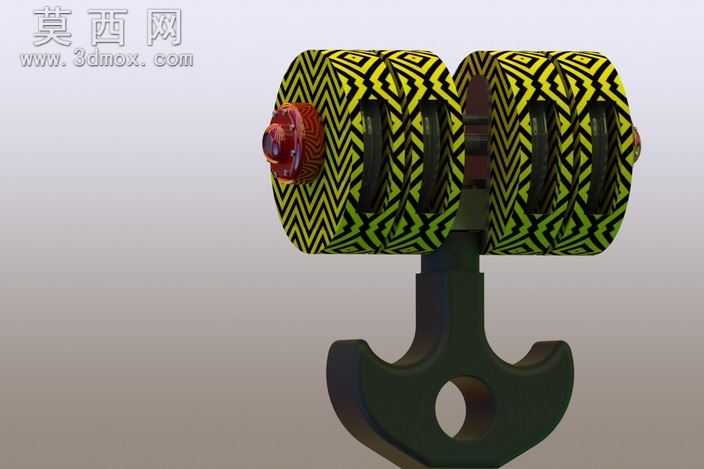

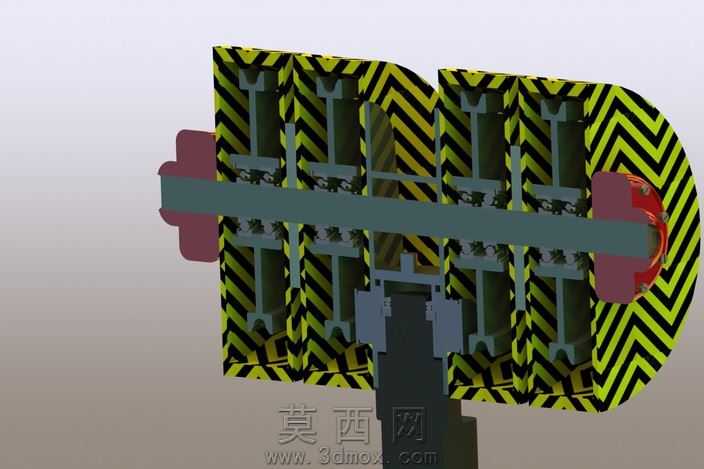

本作品为适配30毫米绳索的40吨级起重机吊钩滑轮组三维设计，整体建模过程围绕起重作业的载荷承载需求、绳索适配逻辑与部件运动合理性展开。建模阶段首先依据起重吊装的载荷计算标准，确定滑轮组的倍率、滑轮直径与轴系承载参数，先完成核心滑轮部件的参数化建模：滑轮轮槽严格匹配30毫米绳索的曲率半径，轮缘做圆弧过渡处理避免绳索磨损，轮体内部设计减重空腔同时保留辐板加强结构，兼顾轻量化与结构强度，多个滑轮同轴排布形成动滑轮组结构，通过轴系串联实现载荷的均匀分配。吊钩部分采用锻造吊钩的典型结构形态，钩身做圆弧过渡设计，钩颈位置与滑轮组的下挂架做刚性连接，挂架结构预留滑轮轴的安装定位孔，同时设计挡板结构防止绳索从轮槽脱出。建模过程中对所有配合面做公差适配处理，滑轮与轴之间预留转动间隙，保证滑轮可绕轴顺畅转动，挂架与吊钩的连接位置做止推结构设计，承载吊钩作业时的竖向载荷与转动自由度。材质与渲染阶段，滑轮部件采用工程警示配色，表面做黄黑相间的人字形防滑警示纹理，还原起重设备的安全标识规范，金属结构部分赋予哑光钢材材质，吊钩部分做高强度合金钢的金属质感表现，轴类零件做调质处理后的深色金属质感区分，通过光影渲染突出部件的结构层次与装配关系。设计思路上充分考虑大吨位起重作业的安全冗余，滑轮组的排布方式可有效降低单根绳索的承载拉力，整体结构紧凑，各部件的受力路径清晰，绳索穿绕路径经过反复校验，避免作业过程中出现绳索干涉、跳槽等问题，同时兼顾部件的加工工艺性，所有结构均符合起重机械的设计规范，可用于起重设备的结构展示、作业原理演示与吊装方案的模拟验证。
