轻量化减重孔结构直齿传动齿轮

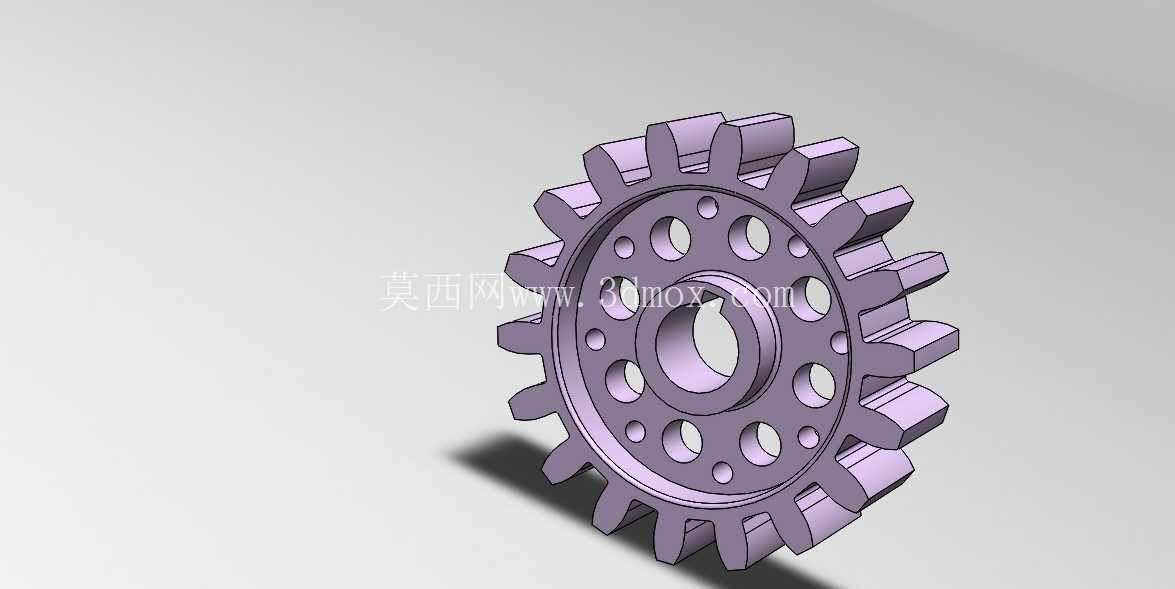

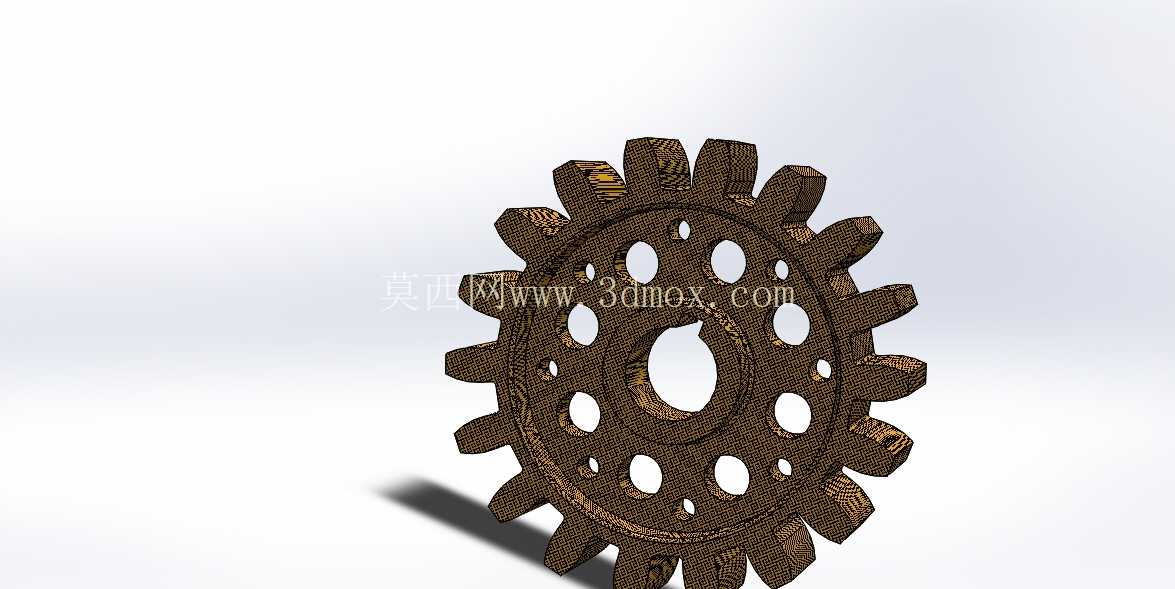

　　这款直齿传动齿轮的设计，首先围绕常规中小载荷传动场景的实际需求展开，常见于轻工输送设备、小型自动化产线的动力传递单元，也可作为教学演示、机械原理实训的具象化结构样件，适配转速不超过1200r/min、常温无强腐蚀的常规工作环境。从结构设计逻辑来看，轮体采用辐板式减重设计，在辐板区域均匀排布多组不同直径的圆形通孔，并非随意开孔：靠近轮毂的一圈小孔用于平衡轮体周向质量，抵消加工过程中可能产生的微小形位公差带来的动不平衡量，避免中速运转时出现径向跳动；外圈稍大的通孔则在保证辐板结构强度的前提下，尽可能去除冗余材料，降低轮体自身转动惯量，减少电机启动瞬间的惯性负载，同时也能在运转过程中带动周边空气流动，对啮合区域起到一定的辅助散热作用，避免长时间啮合导致齿面温度过高引发的润滑脂失效。

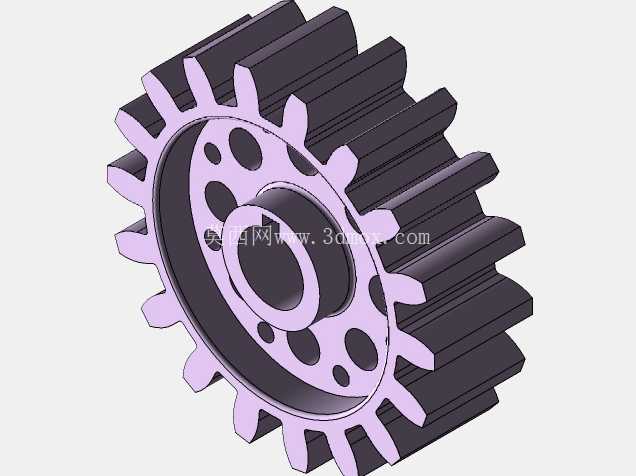

　　齿形部分采用标准渐开线直齿廓设计，齿顶做了微小倒角处理，既可以避免装配过程中齿端磕碰产生毛刺影响啮合精度，也能在齿轮啮合入位时起到导向作用，降低安装对位的难度。轮毂部分设计有台阶式内孔，大直径段用于穿过传动轴，小直径段可配合轴端挡圈或者锁紧螺母实现轴向定位，轮毂与辐板的过渡位置做了圆角处理，避免应力集中导致的轮体开裂，这一细节在频繁正反转的传动场景中尤为重要，能够大幅降低交变应力带来的疲劳损坏风险。从安装边界来看，轮体外径、齿宽、内孔直径的参数匹配常规的中小模数齿轮传动公差要求，齿侧间隙按照GB/T 10095规定的8级精度取值，既可以满足普通传动场景的精度需求，也不会因为精度要求过高提升不必要的加工成本。

　　实际选型使用时，需要注意匹配对应模数、压力角的配对齿轮，保证中心距公差在允许范围内，安装时要保证两轴的平行度，避免出现偏载导致齿面局部磨损过快。轮体的减重孔设计同时也兼顾了减重与刚度平衡，经过受力校核，在额定载荷下辐板的最大变形量远小于许用值，不会因为开孔导致轮体刚度不足出现变形，相比实心结构的同参数齿轮，重量降低约35%，能够有效降低传动轴的径向负载，延长轴承的使用寿命。在日常维护场景中，辐板上的通孔也方便操作人员观察内部啮合情况，加注润滑脂时也可以通过孔位让润滑脂更均匀地分布到啮合齿面，减少日常维护的操作难度。

　　这类结构的齿轮不适合重载冲击的传动场景，比如重型破碎机、起重设备的主传动链，但在常规的轻工机械、食品包装线、小型输送设备的动力传递环节，能够很好地平衡性能、成本与重量的需求，是机械传动结构中非常典型的轻量化直齿轮设计方案。建模过程中，齿形通过渐开线方程生成后阵列得到所有轮齿，减重孔按照周向均布的方式排布，所有过渡圆角、倒角特征都按照实际加工工艺要求添加，不存在无法加工的尖锐特征，模型可以直接对接数控加工或者3D打印的工艺需求，不需要额外做工艺补正。
