发动机连杆活塞组件三维结构设计

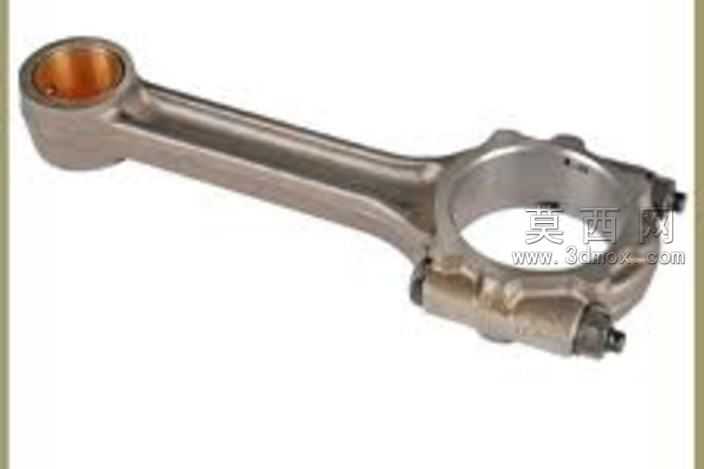

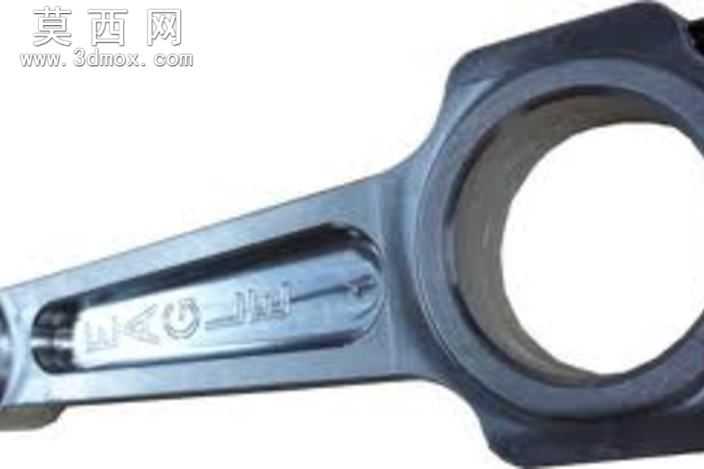

本作品为发动机核心传动构件的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与实际加工装配逻辑开展。建模初期先梳理构件的功能逻辑：该部件承担活塞往复运动与曲轴旋转运动的转换传递作用，需同时兼顾小端的活塞销连接适配性、大端的曲轴轴颈配合精度，以及杆身的力学承载性能，因此建模阶段先完成整体尺寸链的标定，对照内燃机连杆的通用设计参数确定各段比例，避免出现结构干涉或强度冗余不足的问题。建模操作上，先绘制杆身的纵向轮廓草图，通过拉伸特征生成杆身基础实体，针对小端的衬套安装位，采用同轴切除特征生成内孔，并预留衬套压装的公差余量，内孔表面做光滑过渡处理，还原实际工件中铜衬套的装配结构；大端部分采用分体式结构建模，先绘制连杆盖与杆身的结合面定位特征，通过螺栓孔阵列特征完成连接孔的布局，孔位严格对齐剖分面的中心位置，还原实际连杆螺栓的装配逻辑，大端内孔同样做同轴度约束，匹配曲轴轴瓦的安装尺寸。材质与渲染环节，针对不同部位做差异化材质赋予：杆身与连杆盖部分赋予锻钢材质，调整金属粗糙度参数模拟锻造后经机加工的哑光金属质感，边缘做细微倒角处理还原真实机加工的工艺特征；小端内衬套赋予铜合金材质，调整高光与反射参数呈现铜质零件的温润金属光泽，与钢质杆身形成明确的材质区分；大端连接螺栓赋予发黑处理的钢材材质，表面做细微的纹理处理还原紧固件的实际外观。结构细节上，杆身采用工字形截面设计，建模时通过放样特征实现从小端到大端的截面平滑过渡，既还原了实际连杆为减重同时保证抗弯强度的结构设计，也避免了截面突变带来的应力集中问题；连杆盖与杆身的结合面做定位凹槽特征，还原实际生产中为保证装配对位精度的止口结构，所有棱边均按照机械加工要求添加0.5-2mm不等的倒角或圆角，完全符合实际零件的加工工艺要求。整体建模过程全程添加几何约束与尺寸约束，保证各部分的同轴度、平行度等形位公差符合设计规范，所有特征均保留参数化编辑属性，可根据不同排量发动机的参数需求快速调整尺寸，适配不同的设计场景，模型整体结构完整，装配关系清晰，可用于教学演示、结构分析、装配模拟等多种用途。
