三叶轴承内嵌式休闲解压指尖把玩件

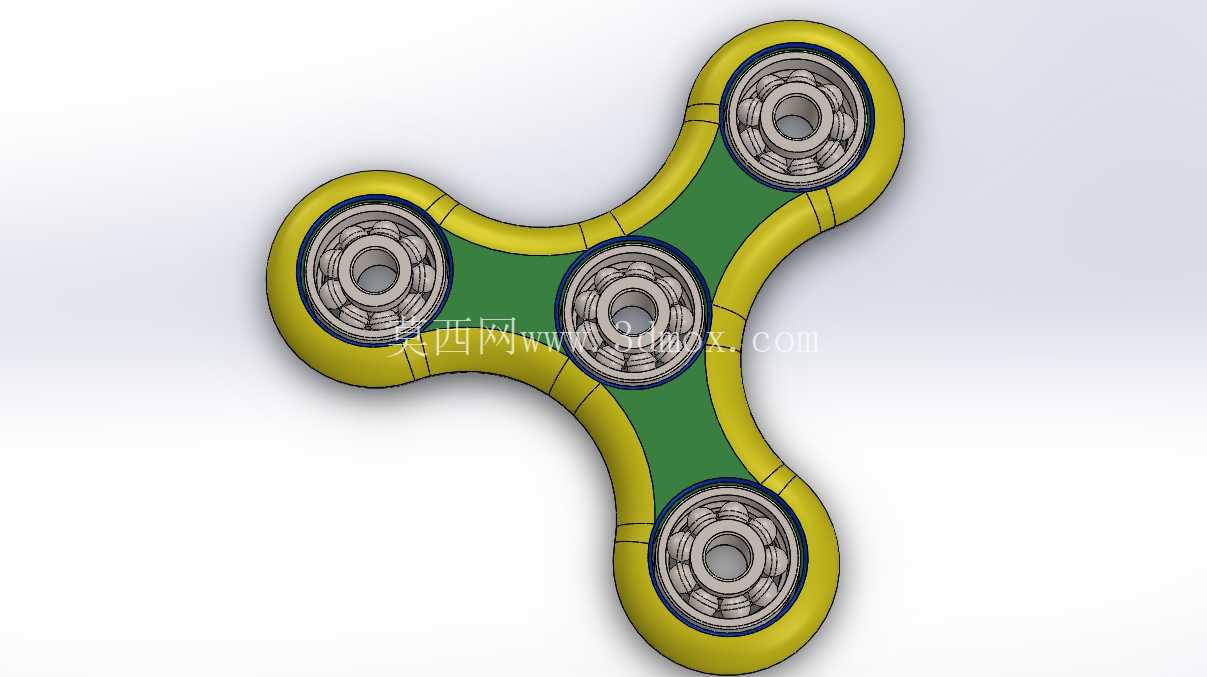

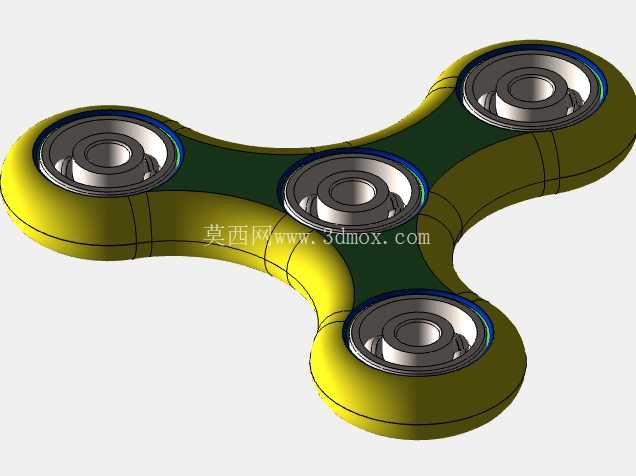

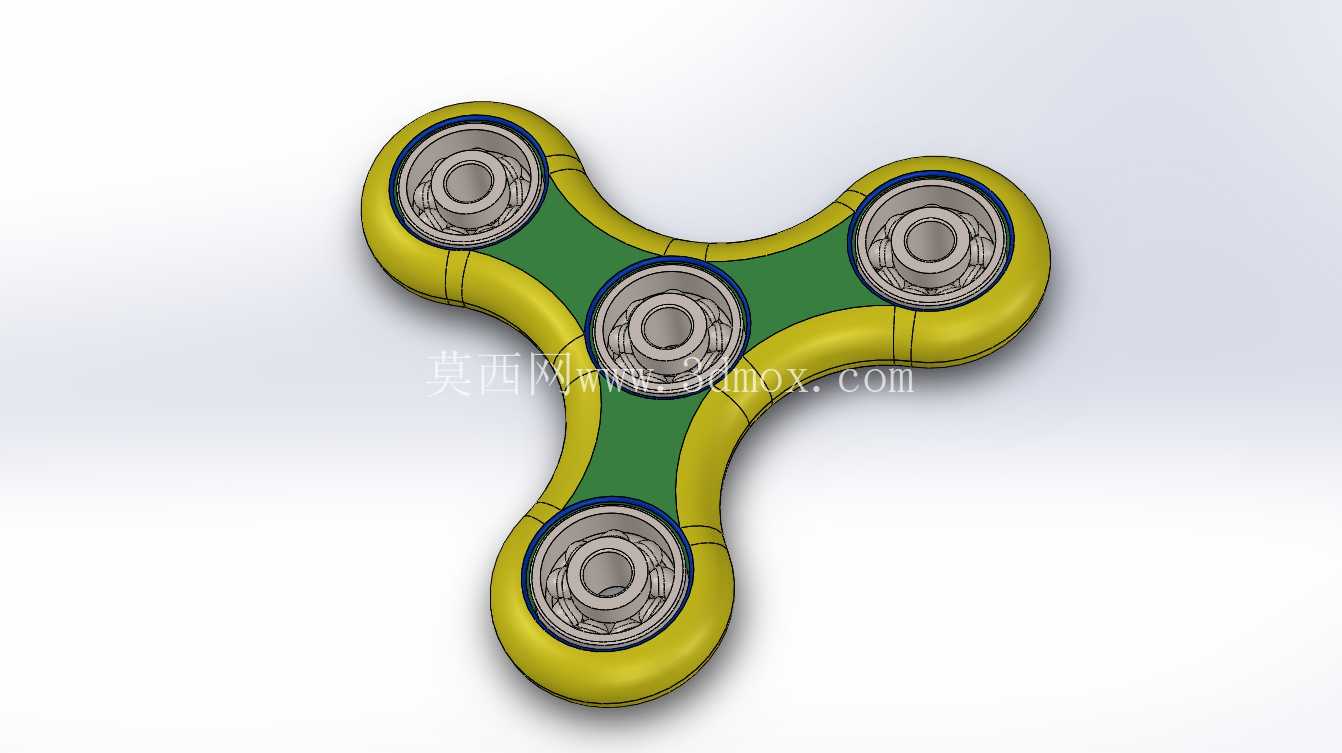

　　这款三叶结构的手持旋转把玩件，最初的设计切入点是解决办公场景下长时间伏案时的注意力分散问题，很多机械设计从业者在构思方案、等待仿真运算结果的间隙，会有不自觉的手部小动作，这类把玩件刚好能承接这类无目的的手部动作，不会像手机类电子设备那样打断设计思路，同时也能在一定程度上缓解长时间握鼠标带来的手部肌肉紧张。从结构设计层面看，整体采用三臂等角度均布的布局，三个端部的配重块与中心轴承的同轴度公差控制在0.02mm以内，旋转时的动平衡表现稳定，不会出现偏摆抖动的情况，中心轴承采用标准608系列深沟球轴承，过盈配合嵌入主体中心孔位，安装时不需要额外粘接，依靠轴承外圈与主体孔壁的过盈量即可实现固定，日常维护时可以直接用顶针将轴承推出更换，不需要破坏主体结构。

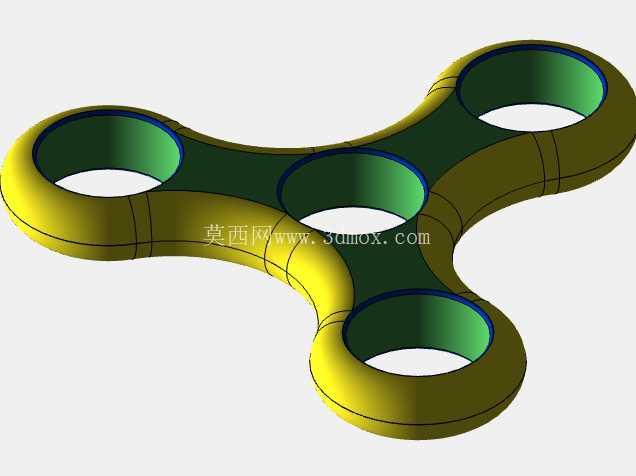

　　主体的握持边缘做了R3的圆角过渡，长时间捏持不会硌手，三个臂的配重区域采用双色包覆设计，外层的软质包覆层不仅能提升握持摩擦力，避免旋转时脱手飞出，还能在把玩件意外掉落时起到缓冲作用，减少内部轴承因为冲击产生的游隙变化。从安装边界来看，整体最大回转直径为75mm，中心轴承安装孔直径为22mm，孔深7mm，三个端部的配重轴承安装位与中心孔的中心距为28mm，每个配重轴承同样采用608系列规格，三个配重轴承的重量差控制在0.1g以内，保证旋转时的离心力均匀分布。

　　这类把玩件除了办公场景的解压用途外，也可以作为机械结构教学的演示教具，用来向初学者演示轴承配合、动平衡、旋转惯量等基础机械原理，相比纯理论的讲解，实物演示能让初学者更快理解转动副的配合要求、配重对旋转稳定性的影响。在设计建模过程中，主体的曲面过渡采用G2连续处理，三个臂与中心基座的衔接处没有棱角突变，既提升了握持的舒适度，也避免了应力集中问题，如果后续需要开模量产，这种均匀的壁厚设计也能减少注塑时的缩痕风险，主体壁厚统一为2.5mm，加强筋分布在臂部内侧，不会影响外观面的平整度。

　　中心轴承的定位台阶高度设计为1mm，刚好抵住轴承外圈的端面，不会出现轴承安装过深或者突出的问题，三个端部的配重轴承安装位同样设置了0.8mm的定位台阶，保证所有轴承安装后端面齐平，旋转时不会出现剐蹭。实际使用时，只需要用拇指和食指捏住中心轴承的内圈位置，用另一只手拨动任意一个臂部即可实现长时间旋转，因为动平衡调校到位，水平放置旋转时的晃动量小于0.1mm，不会出现跳动移位的情况。软质包覆层的邵氏硬度设置为60A，既不会因为太硬失去缓冲效果，也不会因为太软容易粘灰，日常清洁只需要用干布擦拭即可。从结构可靠性来看，主体采用PC材质注塑成型时，正常跌落高度1.5米不会出现开裂，轴承的额定动载荷足以支撑日常把玩的受力需求，不需要额外做加强处理。如果需要做个性化改型，只需要调整三个臂部的造型或者配重块的重量，不需要改动中心轴承的安装位，就能衍生出不同外观、不同旋转手感的版本，适配不同用户的使用习惯，比如喜欢更长旋转时间的用户，可以适当增加端部配重块的重量，提升旋转惯量；喜欢更轻便手感的用户，可以减小臂部厚度，降低整体重量。
