可旋转式机用台虎钳结构设计方案

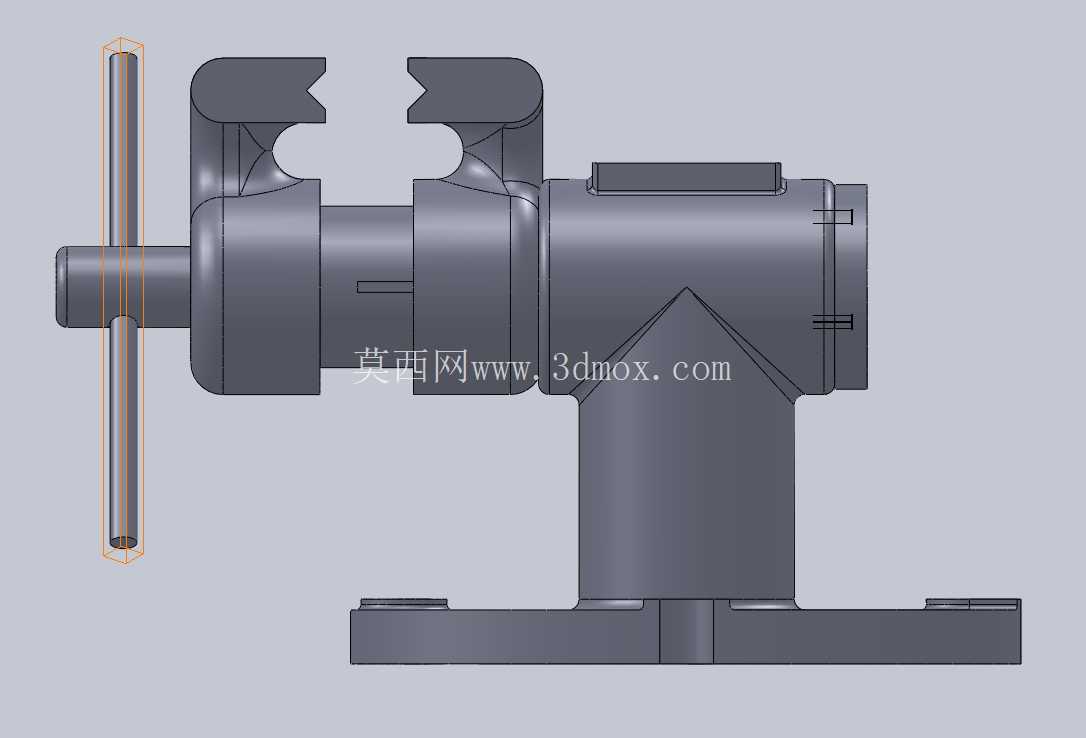

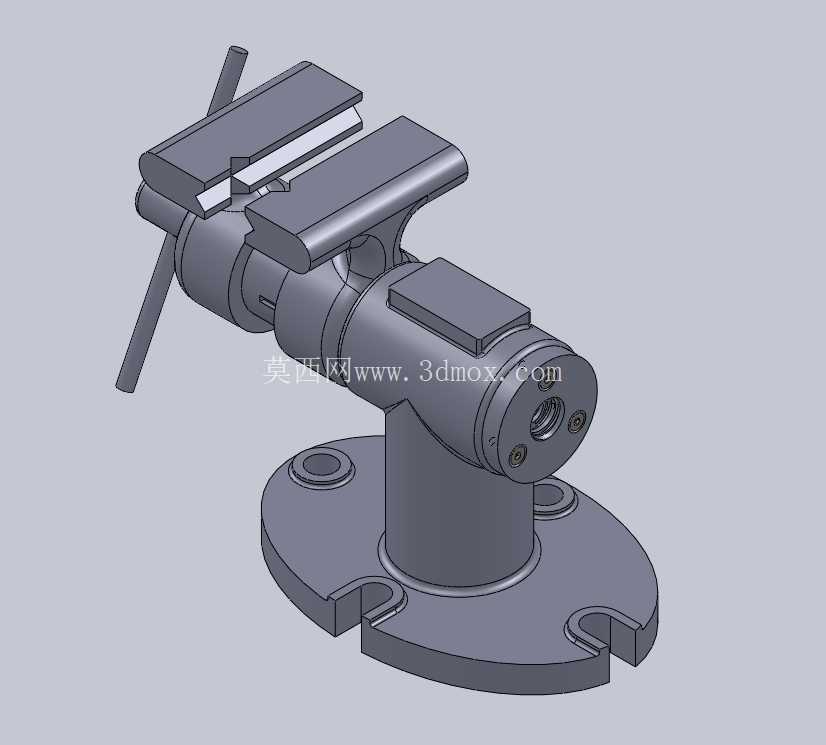

在常规机械加工、钳工实训、小型零件装配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套可旋转式虎钳的结构设计，完全围绕一线作业的实际操作痛点展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性、操作便捷性与安装适配性。先从安装边界说起，底座采用带三个开口安装槽的法兰式圆盘结构，安装面做了铣平处理，保证与工作台面贴合时无翘曲，三个开口槽沿圆周120度均布，适配市面上绝大多数钳台、工装台的T型槽间距，安装时不需要额外打孔适配，直接用T型螺栓穿过开口槽锁紧即可，底座总直径控制在180mm范围内，不会占用过多工位操作空间，底座中心的立柱高度为120mm，既保证了夹持工件时的操作高度符合人体工学，避免操作人员长时间弯腰作业，也预留了足够的空间容纳内部的旋转锁紧机构。

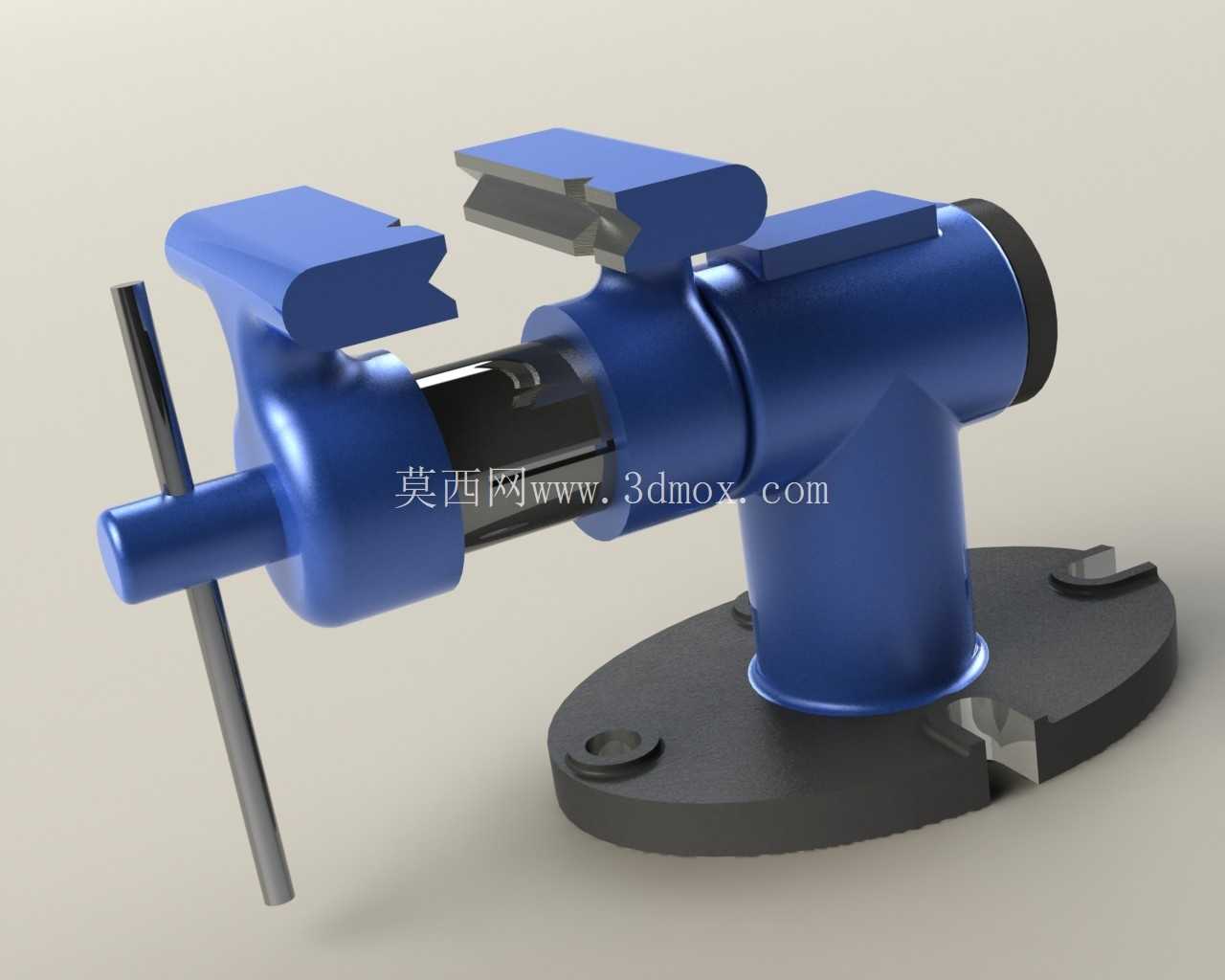

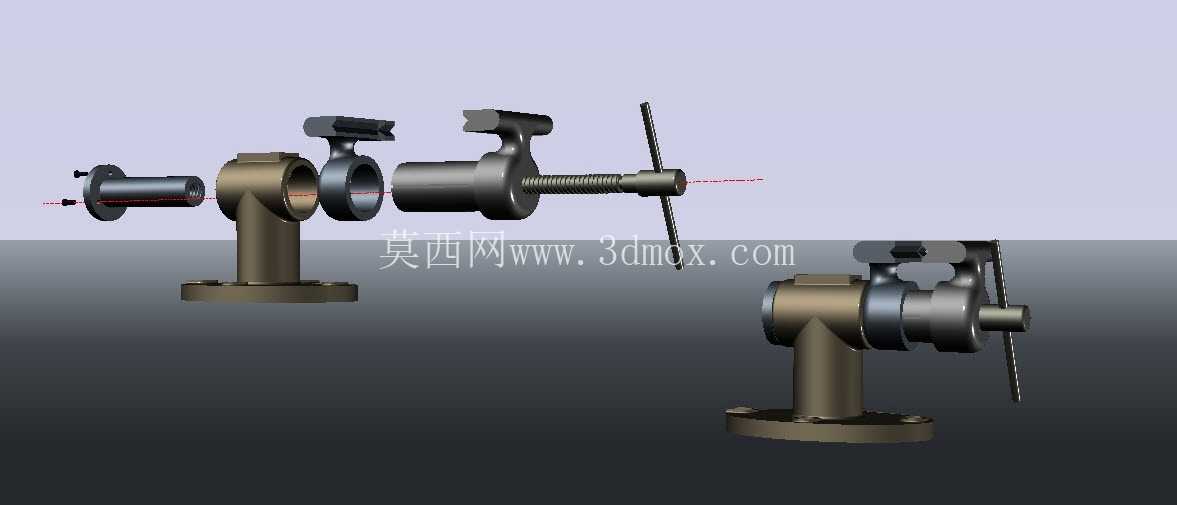

这套虎钳的核心功能特性在于可360度水平旋转的钳身结构，立柱与钳身主体的配合采用间隙配合的圆柱面定位，侧面设置了两个对称的锁紧螺钉，当需要调整夹持角度时，松开锁紧螺钉即可转动钳身到需要的作业角度，拧紧后即可实现钳身与底座的刚性连接，不会在夹持受力时发生偏转，相比固定式虎钳，在加工异形零件、需要多面划线或修配的作业场景下，不需要反复松开工件调整装夹位置，能大幅减少辅助作业时间。钳身的夹持部分采用活动钳身与固定钳身配合的结构，丝杆传动副隐藏在钳身筒体内部，避免加工产生的铁屑、打磨产生的粉尘进入传动间隙造成卡滞，丝杆的操作端延伸出钳身尾部，配套的摇把采用插拔式结构，不需要操作时可以取下，避免工位上的磕碰剐蹭，钳口的最大开口距离设计为120mm，能够覆盖绝大多数小型机加工零件、钳工实训工件、装配组件的夹持需求，钳口安装面预留了沉头螺钉孔，可以根据作业需求更换光面钳口、带齿防滑钳口或者V型铜质软钳口，适配不同材质工件的夹持要求，避免夹伤已加工表面。

从设计思路上看，这套结构没有采用复杂的铸件曲面，所有外露面都做了倒角与去毛刺处理，既降低了加工制造的难度，也避免操作人员在使用过程中被锐边划伤，钳身主体的筒体结构采用等壁厚设计，在保证整体刚性的前提下尽可能降低自重，单人即可完成搬运与安装，固定钳身与底座立柱的连接位置做了加强筋过渡，在承受最大夹持力时不会出现根部断裂的风险。实际使用场景中，这套虎钳不仅能满足普通钳工的锉削、锯削、錾削作业需求，也可以固定在小型钻床、铣床的工作台上，完成轻负荷的钻削、铣削工序的工件装夹，旋转结构的锁紧力经过校核，在承受1500N的侧向切削力时不会发生角度偏移，完全满足小型零件加工的精度要求。钳身顶部的导轨面采用矩形导轨结构，配合间隙可以通过侧面的调节螺钉调整，长期使用出现磨损后不需要更换整个钳身，只需要调整间隙即可恢复夹持精度，延长了工装的整体使用寿命。底座的安装槽采用开口式设计，当需要在不同工位之间转移虎钳时，只需要松开三个安装螺栓的螺母，即可将虎钳从T型槽中滑出，不需要完全拧下螺母，大幅提升了工位调整的效率。整体结构没有易损的复杂零件，所有传动部件都可以拆卸维护，日常使用只需要定期在丝杆位置加注润滑脂即可，不需要特殊的维护保养，非常适合加工车间、实训教室、维修工位等高频使用的场景。
