DIN标准渐开线花键轴与花键套传动组件

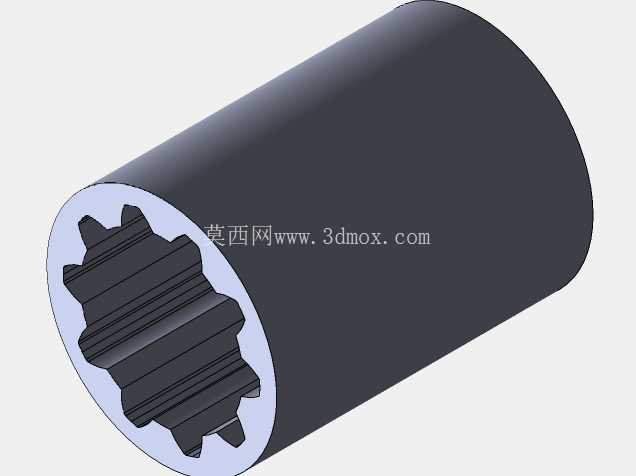

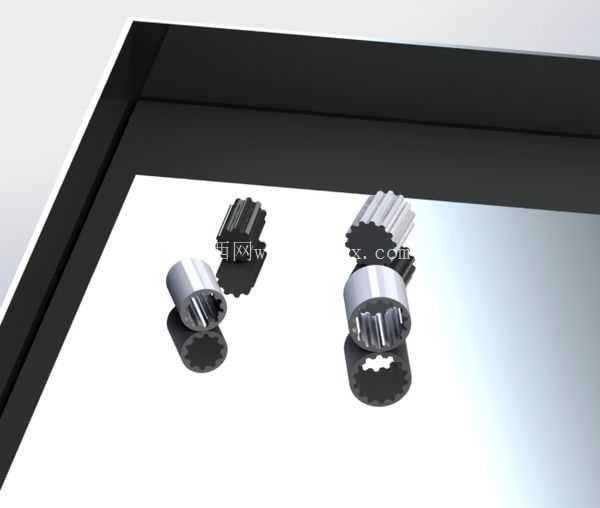

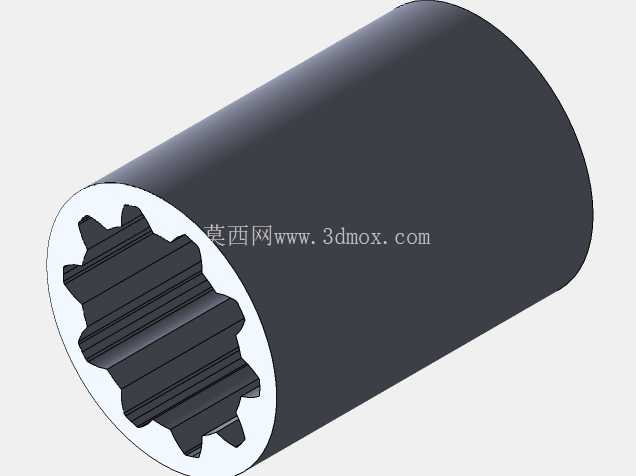

这套花键传动组件包含两种规格的渐开线花键副，分别对应DIN 5482标准下18x15模数1.6齿数10、25x22模数1.6齿数14的参数组合，每套组件都由外花键轴与内花键套配合构成，是机械传动系统里实现同轴扭矩传递、同时允许轴向相对滑移的典型连接结构。在实际工程场景里，这类花键连接广泛出现在机床进给机构、汽车变速器换挡轴、农业机械动力输出轴、工业减速机输入输出端等位置，相比普通平键连接，它的齿面接触面积更大，单位面积承载的挤压应力更低，能在重载、冲击载荷频繁的工况下保持更长的服役寿命，同时对中性更好，能保证轴与轮毂的同轴度误差控制在极小范围内，减少高速运转时的偏心振动。

从设计逻辑来看，这套花键采用渐开线齿形，齿廓压力角选用标准值，加工时可以依托通用齿轮加工设备完成滚齿、插齿工序，内花键套可通过拉削、插齿工艺成型，不需要定制特殊刀具，能有效降低批量加工的成本。齿侧配合选用间隙配合等级，既可以保证装配时的顺畅推入，也能在轴与套发生少量轴向位移时不会出现卡滞，比如在变速箱换挡机构里，滑动齿轮通过花键套在轴上移动完成挡位切换，这个间隙量就需要严格控制，间隙过大会导致传动时齿面冲击噪音增大，间隙过小则会出现换挡卡滞、滑移阻力过大的问题。

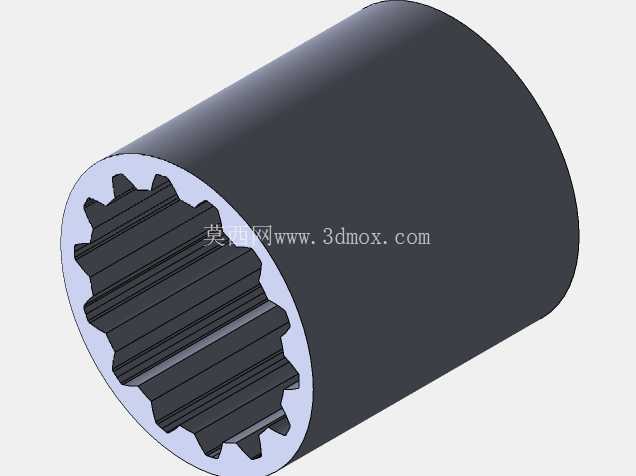

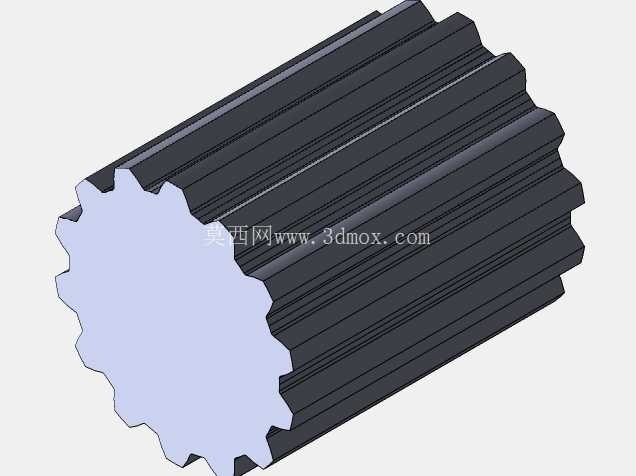

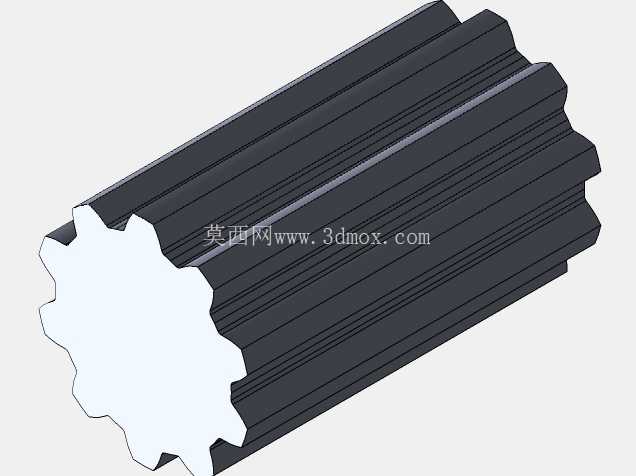

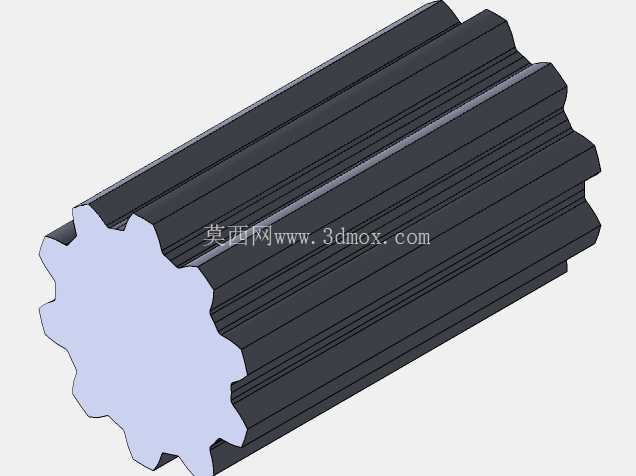

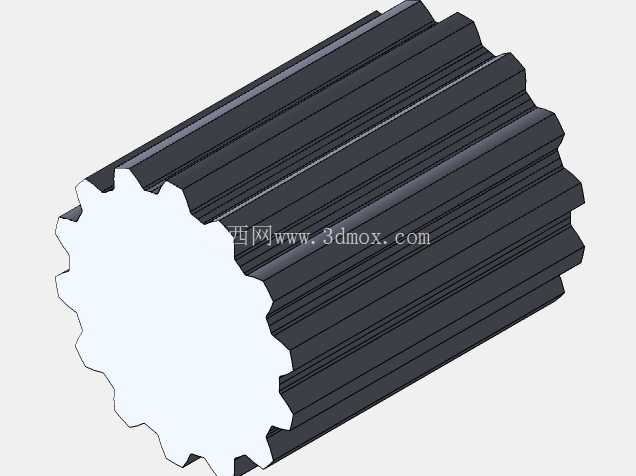

从安装边界来看，两种规格的花键副都明确了配合段的外径、内径尺寸，18x15规格的外花键大径18mm、小径15mm，配套内花键的尺寸公差按照基孔制原则匹配，安装时轴段的配合长度需要比花键套长度短1-2mm，避免装配时出现端面顶死的情况；25x22规格的外花键大径25mm、小径22mm，齿数更多，承载能力比小规格型号高40%左右，适合用在传递扭矩更大的主传动路径上。齿向误差、齿形累积误差都按照DIN标准对应的精度等级管控，建模时还原了齿根的过渡圆角，这个细节很容易被新手忽略，实际加工中齿根圆角能大幅降低应力集中系数，避免花键在承受冲击扭矩时从齿根位置发生断裂。

在实际选型应用中，需要先核算传动系统的额定扭矩、峰值冲击扭矩，结合花键的齿面接触强度、齿根弯曲强度计算安全系数，一般静载荷工况下安全系数取1.5-2，冲击载荷频繁的工况需要提升到2.5以上。装配时需要在齿面涂抹少量润滑脂，减少初期磨合的磨损量，日常维护中如果发现齿面出现点蚀、胶合磨损，需要及时更换花键副，避免磨损量过大导致齿侧间隙超标，引发传动冲击甚至断齿故障。这套模型还原了花键副的完整齿形、端面倒角、配合公差带，在做传动系统装配仿真时，可以直接导入用于干涉检查、运动模拟，验证轴向往复滑移时是否会和周边的箱体、轴承、密封件发生位置干涉，也能用于加工前的工艺验证，核对刀具路径是否和设计齿形一致，减少试切环节的材料浪费。
