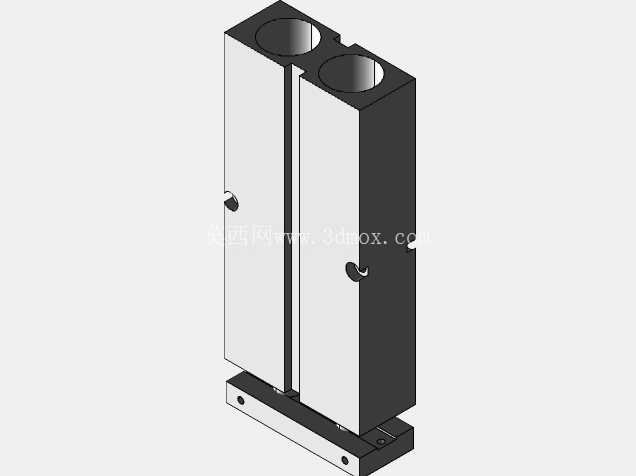

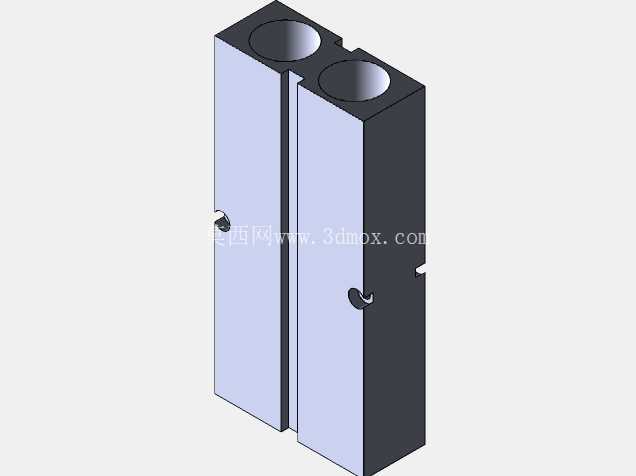

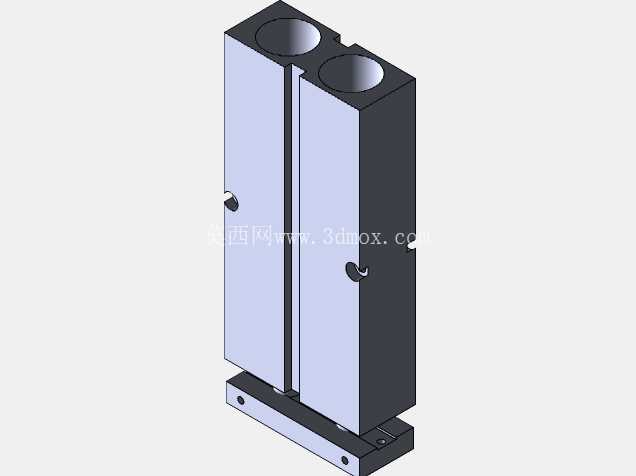

TN25x90-S双轴双联气缸三维结构

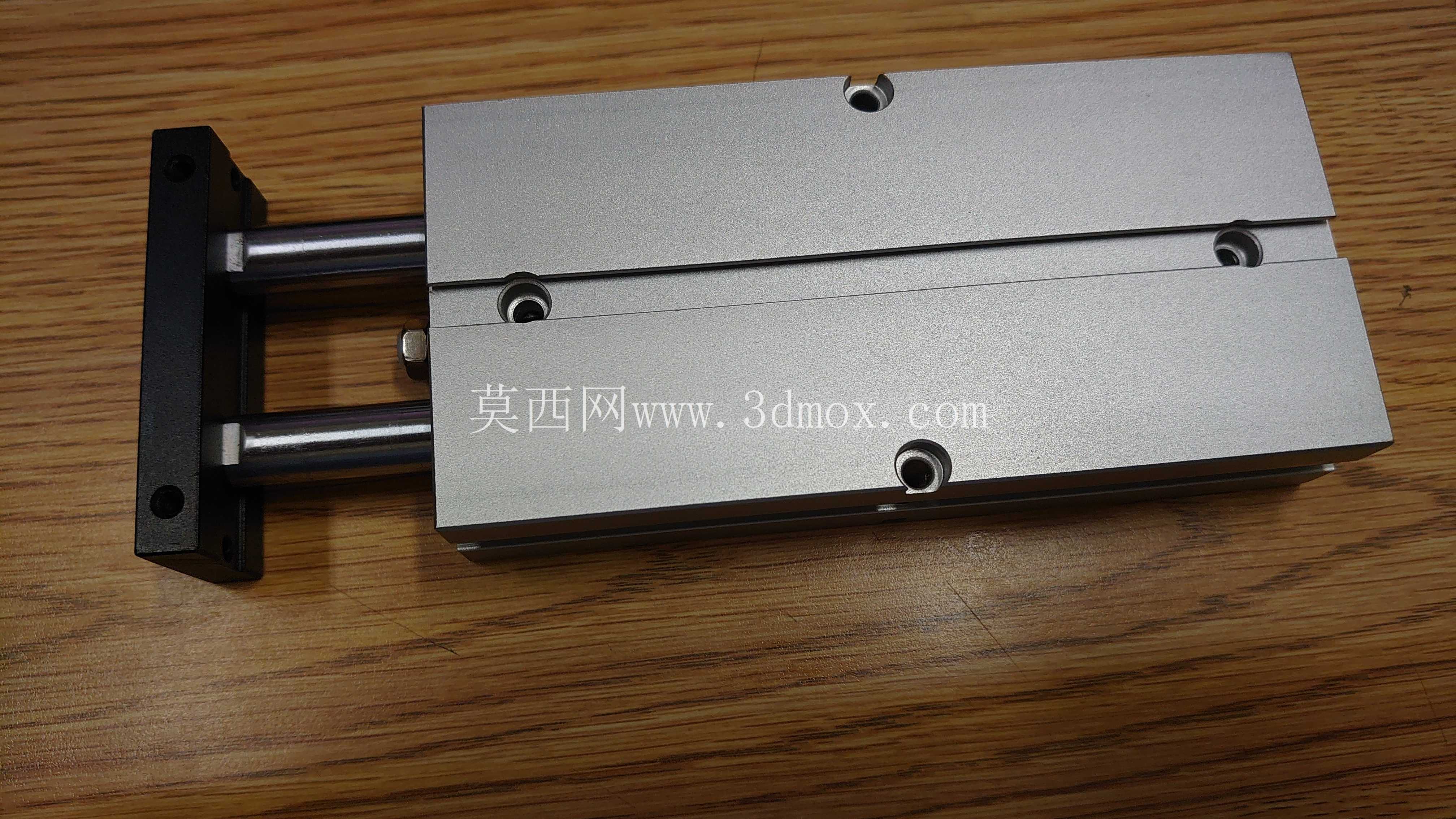

　　在自动化生产线的工件移栽、工装夹具夹紧、小型部件压装工位中，这类双轴双联气缸的应用占比远超普通单轴气缸，核心原因是其自带的双导向杆结构无需额外加装导向附件，就能承受一定的侧向负载，省去了设计人员搭配直线轴承、导柱的额外工作量，在紧凑安装空间的设备布局里优势格外明显。从结构设计逻辑来看，这款TN系列双联气缸将两个独立的缸筒并行集成在同一个本体上，两根活塞杆的输出端共同连接在同一个前端安装板上，相比同缸径的单轴气缸，它的输出推力接近翻倍，同时双杆的导向结构能有效避免活塞杆在伸出过程中出现转动，对于需要执行平面推压、垂直抬升且不允许执行端发生周向偏转的工况，这种结构能直接满足使用要求，不需要额外增加防转结构。从安装边界来看，这款缸径25mm、行程90mm的双联气缸，本体采用方形截面设计，缸体侧面预留了标准的传感器安装槽，可以直接加装磁性开关来检测活塞的伸出与缩回位置，不需要额外制作传感器安装支架；底部的安装面加工有定位销孔与螺纹安装孔，既可以采用底面直接固定的安装方式，也可以搭配前端法兰或者尾部脚架完成安装，安装孔位的间距符合行业通用的安装尺寸规范，能够直接替换同规格的其他品牌同类型气缸，不需要对设备上的安装位做二次修改。

　　在实际工况适配性上，这类气缸的活塞与缸筒之间采用了低摩擦阻力的密封结构，在0.1-1.0MPa的常规气动系统压力下都能稳定动作，双导杆的配合间隙经过严格控制，在承受额定范围内的侧向负载时，活塞杆的伸出端径向跳动量可以控制在很小的范围内，不会出现卡滞或者动作不畅的问题。很多做非标自动化设计的工程师在选型时，往往会优先考虑这类双联气缸，尤其是在空间受限、无法布置独立导向结构的工位，比如流水线侧边的工件挡停、小型装配工位的零件压紧、检测工位的工件顶升，这类气缸可以直接安装使用，大幅缩短设计与装配的周期。

　　从建模细节来看，这款三维模型完整还原了气缸的所有结构细节，包括缸筒的拼接结构、活塞杆端部的锁紧螺母、底部安装面的固定孔位、侧面的传感器安装槽、进出气口的螺纹位置，所有配合面的尺寸都按照实际产品的公差要求做了对应处理，导入装配环境后可以直接用来做设备的布局干涉检查，也可以用来生成对应的安装板加工图纸，不需要再对模型做额外的结构修正。需要注意的是，这类双轴气缸在垂直安装使用时，要考虑负载的重量与气缸输出力的匹配，避免因为负载过大导致气缸动作不畅，同时在长行程的使用场景下，要适当降低运行速度，避免活塞运动到行程末端时出现过大的冲击，影响气缸的使用寿命。

　　另外，这款气缸的进出气口分布在缸体的侧面，接管时可以根据设备的实际布局选择从上方或者侧面接气管，不会和周边的结构件产生干涉，对于布局紧凑的多工位转盘设备、小型装配专机来说，这种接口设计能有效减少气管的弯折，提升气动系统的稳定性。在夹具设计场景中，这类气缸经常被用来做夹紧动力源，因为双杆的结构不会在夹紧过程中出现压头偏转的问题，能够保证夹紧力均匀作用在工件表面，不会因为压头转动导致工件夹伤或者夹紧定位失效，相比单轴气缸搭配导向架的方案，整体结构体积能缩小30%以上，重量也更轻，对于移动工位的执行端来说，能有效降低运动部件的整体重量，提升设备的运行速度。
