DIN5480标准32齿渐开线花键轴结构

　　在重载传动的工程场景里，这类渐开线花键结构的应用覆盖了从工程机械行走机构、工业减速机输入输出端到重型机床主轴连接的诸多核心传动节点，区别于普通平键连接仅能传递较小扭矩的局限，多齿均匀接触的花键结构可以在同等轴径条件下承载数倍的扭矩载荷，同时还能保证连接副的同轴度精度，避免高速运转时的偏载振动问题。这款花键结构遵循DIN5480标准设计，模数为8，总齿数32，齿形采用渐开线齿廓，相比矩形花键，渐开线齿的齿根强度更高，受力时齿面接触应力分布更均匀，自动对中的特性也让装配过程更顺畅，即便存在少量安装角度偏差，也能在扭矩加载过程中自动找正，减少连接副的磨损速率。

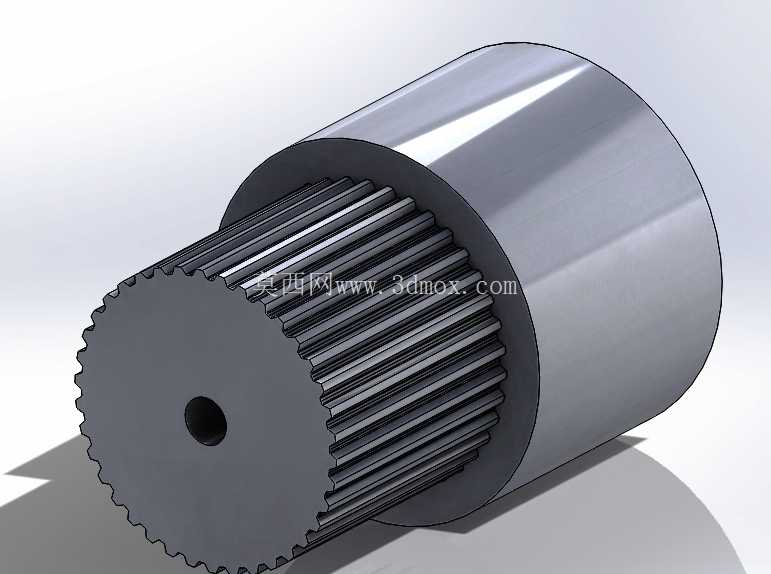

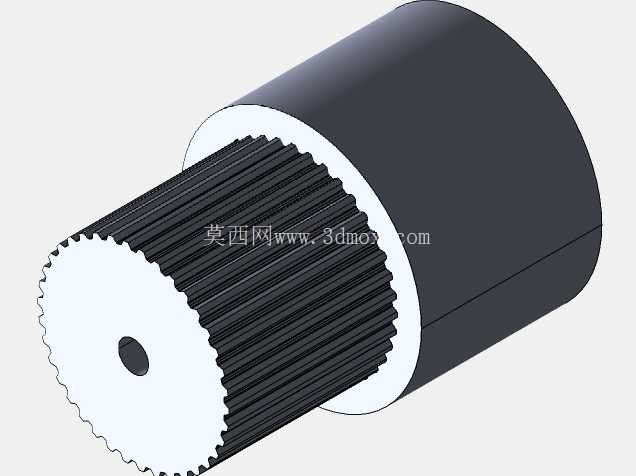

　　从结构设计逻辑来看，主体采用一体式轴套结合的结构形式，外侧为光滑圆柱基准面，可作为装配时的定位基准，与配套的轴承内圈或者连接法兰内孔配合，保证整个传动部件的回转精度；内孔为光孔设计，可根据实际安装需求加工键槽或者采用过盈配合与芯轴连接，预留的加工余量也能适配不同工况下的轴系匹配需求。齿部加工精度按照通用传动级要求设计，齿向公差控制在合理范围内，保证齿长方向的接触面积不低于70%，避免局部应力集中导致的齿面压溃或者断齿问题；齿顶与齿根的过渡圆弧经过优化，减少应力集中系数，在承受冲击载荷时能有效分散齿根位置的应力，提升零件的疲劳寿命。

　　实际选型应用时，需要注意安装边界的匹配：外侧圆柱面的直径与配套轴承、密封件的内径公差需符合基孔制配合要求，齿部的有效配合长度要大于配套花键套的长度，预留1-2mm的轴向窜动间隙，避免热胀冷缩导致的卡滞问题；齿部的润滑通道设计也需要在装配时同步考虑，对于高速运转的工况，可在轴端开设油孔，将润滑油引导至齿面啮合位置，降低齿面磨损。这类花键结构在铸造模具的开模机构、压铸设备的锁模传动单元里也有广泛应用，模具开合过程中的大扭矩传递、频繁正反转的冲击载荷，都需要花键连接的高承载性与对中性来保证机构运行的稳定性，避免长期运行后出现连接松动、定位偏移的问题，进而影响模具成型件的尺寸精度。

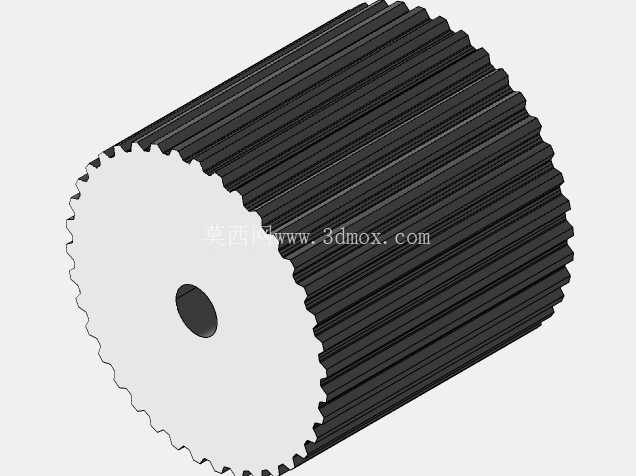

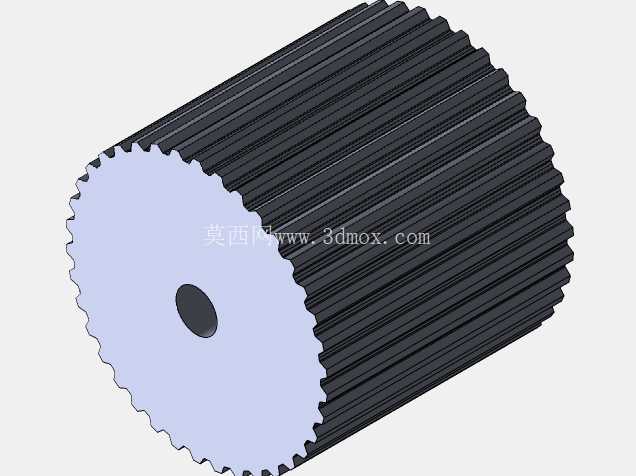

　　建模过程中，齿形的生成严格遵循DIN5480标准的齿廓参数，通过参数化驱动生成渐开线齿廓，再通过圆周阵列完成全部齿形的构建，齿根过渡部分采用圆角平滑处理，避免建模时出现尖锐棱角导致的应力集中仿真误差；外侧圆柱面与齿部的同轴度公差在建模时就通过基准统一原则进行约束，保证后续工程图输出时的形位公差标注与实际加工基准一致，减少加工过程中的装夹找正误差。在进行轴系匹配计算时，需要结合实际传递的额定扭矩、转速、冲击系数来校核齿面接触强度与齿根弯曲强度，这款32齿的花键结构，在模数8的参数下，齿部的总接触面积足够应对中等冲击工况下的扭矩传递需求，适合应用在载荷平稳、转速中等的传动节点，如果应用在频繁正反转、冲击载荷较大的场景，还需要对齿部进行表面淬火处理，提升齿面硬度，增强耐磨性能。
