渐开线直齿圆柱传动正齿轮结构

这款直齿正齿轮是机械传动系统中应用范围最广的基础传动零件，在中小功率传动、低速重载传动场景中都能见到它的身影，从普通农用机械的动力传输、轻工包装设备的辊筒驱动，到小型机床的进给传动、输送线的动力传递，这类齿轮都承担着传递旋转扭矩、匹配传动转速的核心作用。和斜齿轮相比，直齿正齿轮不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，支撑结构的设计复杂度更低，装配调整的难度也更小，非常适合轴向安装空间受限、传动载荷平稳无强冲击的工况。

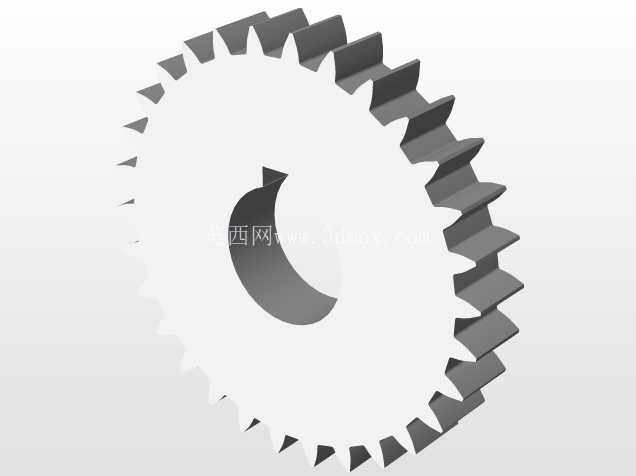

从结构设计逻辑来看，这款齿轮采用了实心辐板式的基础结构，中心设置了带键槽的安装轴孔，轴孔的尺寸公差需要和匹配的传动轴做过渡配合设计，键槽的位置、宽度、深度都要符合平键连接的标准规范，确保扭矩传递过程中不会出现轴与齿轮的相对窜动、打滑问题。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高、齿距、压力角都遵循通用圆柱齿轮的标准参数，齿根位置做了标准的圆角过渡处理，避免热处理和传动受力时出现应力集中导致的断齿问题。齿面的加工精度可以根据实际传动需求选择，普通传动场景下采用滚齿加工即可满足使用要求，高速平稳传动场景则可以后续增加剃齿、磨齿工序提升齿面精度，降低传动过程中的振动和噪音。

在实际安装适配过程中，需要重点关注齿轮的安装中心距，两个啮合齿轮的中心距偏差需要控制在标准公差范围内，偏差过大会导致齿侧间隙过大，传动反向冲击明显、回差超标；偏差过小则会导致轮齿啮合卡滞，齿面磨损加剧，大幅缩短齿轮使用寿命。同时要保证相啮合的两个齿轮端面平行度、轴线平行度符合安装要求，避免出现轮齿偏载，导致局部齿面受力过大出现点蚀、崩齿问题。齿轮的轴向定位通常采用轴肩加挡圈的方式，或者配合圆螺母做轴向锁紧，确保齿轮运转过程中不会出现轴向窜动，保证轮齿的有效啮合宽度达到设计要求。

这类铸造工艺成型的齿轮毛坯，在前期建模阶段就需要提前考虑铸造工艺的拔模斜度、铸造圆角，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，毛坯铸造完成后需要经过正火处理改善内部金相组织，消除铸造内应力，齿面加工后根据载荷需求可以选择表面淬火、渗碳淬火等热处理方式提升齿面硬度，增强齿面的耐磨性能，延长齿轮的整体使用寿命。在日常设备维护中，这类开式传动的齿轮需要定期涂抹润滑脂，闭式传动箱内的齿轮则要保证润滑油油位符合要求，避免齿面干磨导致的过快磨损。

从建模实现的角度来说，这类齿轮可以通过参数化方程驱动生成渐开线齿形轮廓，通过阵列命令完成全部轮齿的特征生成，中心轴孔、键槽、辐板的特征都可以通过参数化尺寸做关联调整，当需要调整齿轮模数、齿数、齿宽、轴孔直径等参数时，只需要修改对应参数就能快速生成新的齿轮模型，大幅提升同系列不同规格齿轮的设计效率，减少重复建模的工作量。建模过程中需要注意齿根过渡圆角的尺寸要和实际加工工艺匹配，避免出现建模时忽略圆角导致后续加工工艺无法实现的问题，同时轴孔、键槽的尺寸要严格遵循公差标准，在建模时可以标注出对应的公差带要求，方便后续工程图输出和生产加工对接。
