带压接套环的钢丝绳索具结构设计

　　在起重吊装、索道运输、矿井提升、桥梁拉索等重载作业场景中，钢丝绳索具是传递拉力、保障载荷连接可靠性的核心受力构件，本次设计的带压接套环钢丝绳结构，针对常规插编绳套易出现散股、磨损快、连接强度不足的痛点做了结构优化，适配多数中小吨位固定吊点的拉力传递需求。从实际工况适配角度出发，该结构优先考虑了绳端固定处的应力分散问题，常规钢丝绳在弯折成环的位置会因为曲率突变产生局部应力集中，长期受交变载荷作用时容易出现断丝、绳芯挤出的失效形式，因此设计时在绳环内侧配套了钢制套环，套环的圆弧曲率完全匹配钢丝绳弯折后的内圈轮廓，让绳体弯折段全程贴合套环的支撑曲面，避免绳股直接受挤压出现局部变形，同时套环的外翻边结构可以挡住绳环两侧的绳股，防止受拉时绳环出现侧向变形散股。绳端的固定采用铝合金压接套筒结构，套筒的内孔设计为适配钢丝绳公称直径的圆形，穿入绳头后将弯折回来的绳股一并套入套筒内部，通过冷挤压工艺让套筒产生塑性变形，紧紧咬合住内外两层钢丝绳的绳股间隙，这种固定方式的连接效率能达到钢丝绳破断拉力的90%以上，比传统插编绳套的连接强度高15%左右，而且压接后的套筒表面光滑，不会出现插编结构的凸起毛刺，在穿过滑轮、导绳孔时不会出现卡滞、刮蹭护绳套的问题。

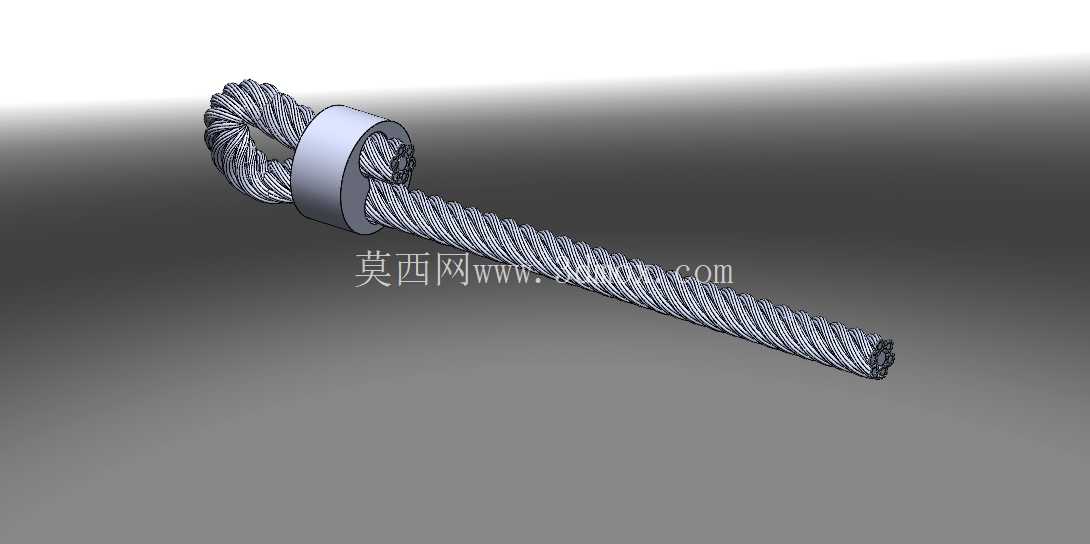

　　建模过程中先通过螺旋线扫描生成单根钢丝的实体，再按照西鲁式绳股的排布规律，将中心丝、内层丝、外层丝按照对应的捻距、捻角组合成单个股绳，六个股绳围绕天然纤维绳芯按照相反的捻向缠绕成完整的钢丝绳体，这样的建模方式可以真实还原钢丝绳受拉时的股间挤压变形特性，在做有限元受力分析时能更准确的模拟绳股之间的应力传递，避免简化模型导致的应力计算偏差。绳端的压接套筒在建模时预留了压接变形量，实际生产中压接后的套筒会出现均匀的六边形压痕，模型中也还原了压接后的外形轮廓，方便后续做装配干涉检查时，准确判断压接部位和相邻吊耳、销轴的安装间隙。

　　套环的安装槽深度设计为钢丝绳直径的1.2倍，确保绳体嵌入后不会出现滑脱，套环的挂接孔直径适配常规M20到M30的吊装销轴，孔边做了R3的倒圆角处理，避免销轴受剪时棱角切割绳体。从安装边界来看，整个索具的绳环内径为钢丝绳直径的6倍，符合起重索具的安全规范要求，压接套筒的长度为钢丝绳直径的4.5倍，压接后套筒的最大外径不超过钢丝绳直径的1.8倍，在穿入设备的导绳通道时，只要通道内径大于套筒最大外径即可顺利通过，不需要额外扩大通道尺寸。

　　在实际使用场景中，这种压接式钢丝绳索具可以直接配套卸扣、吊环使用，不需要额外做绳端固定处理，相比可调式的钢丝绳夹固定结构，整体长度更短，适合安装空间紧凑的吊点位置，而且没有外露的螺栓部件，不会因为螺栓松动导致绳端固定失效，日常维护只需要定期检查绳体的断丝数量、压接套筒是否出现裂纹即可，维护成本比插编、绳夹固定的索具更低。设计时还考虑了不同工况的适配性，如果是用于腐蚀性环境的作业场景，只需要将钢丝绳材质换成镀锌钢丝、压接套筒换成不锈钢材质即可，整体结构尺寸不需要做调整，能快速适配港口、化工车间等有防腐要求的吊装场景。建模时还原的绳股捻向为右交互捻，这种捻向的钢丝绳在起吊重物时不会出现自行扭转的问题，适合单根绳垂直起吊的作业场景，避免重物旋转导致绳体拧劲出现结构损伤。
