内燃机活塞组件三维结构设计

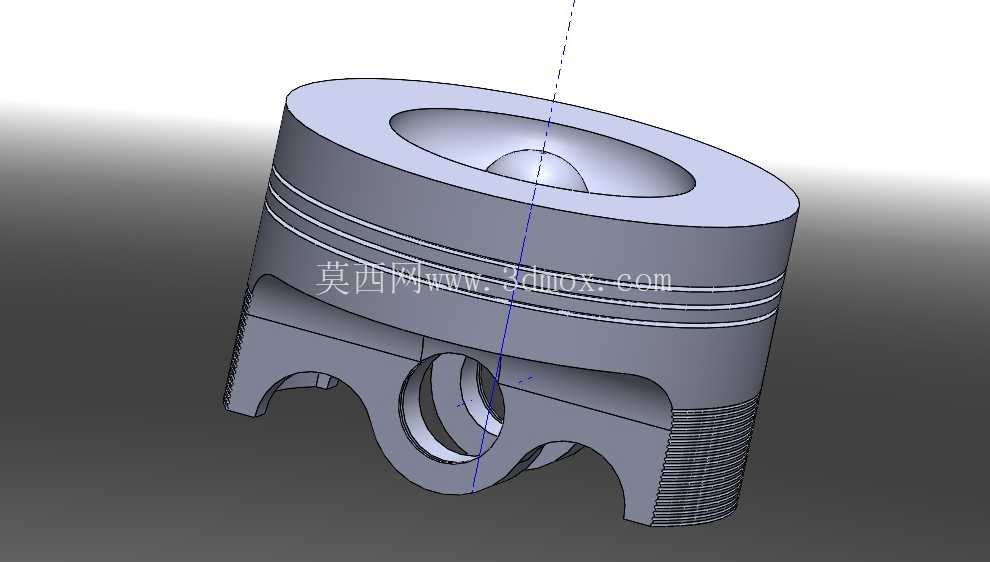

　　在往复式内燃机的动力传递链路里，活塞是直接承接燃烧爆发力的核心承压部件，这套活塞连杆组合结构，覆盖了从汽油机到中小排量柴油机的通用结构特征，适配多数民用动力设备的装机需求。日常做动力总成匹配时，首先要明确活塞的安装边界：活塞头部的环带区域预留了三道环槽，上方两道为气环安装位，最下方为油环安装位，环槽的轴向宽度、径向深度都要和对应规格的活塞环匹配，避免装机后出现窜气、机油上耗的问题。活塞顶部的凹坑造型是配合燃烧室形态设计的，不同的凹坑深度、曲面弧度直接影响压缩比数值，建模时要严格匹配缸盖燃烧室的容积参数，不能随意调整曲面曲率，否则会导致实际压缩比偏离设计值，引发爆震、动力输出不足等故障。

　　活塞销座的位置是整个结构的受力核心，建模时做了加厚过渡处理，销孔内部的衬套安装位预留了合理的过盈量，连接活塞销时要保证销的轴线和活塞轴线垂直，偏差不能超过行业通用的形位公差要求，否则会出现活塞偏磨、敲缸的异响问题。裙部的型线设计不是正圆柱结构，而是做了适配热膨胀的椭圆度修正，冷态下裙部横截面为长轴垂直于销座方向的椭圆，工作温度升高后裙部膨胀会趋近正圆，保证和缸套的配合间隙始终处于合理区间，既不会冷启动敲缸，也不会热态拉缸。裙部表面的细微纹理是储油结构设计，用来留存少量机油形成润滑膜，降低裙部和缸壁的摩擦损耗。

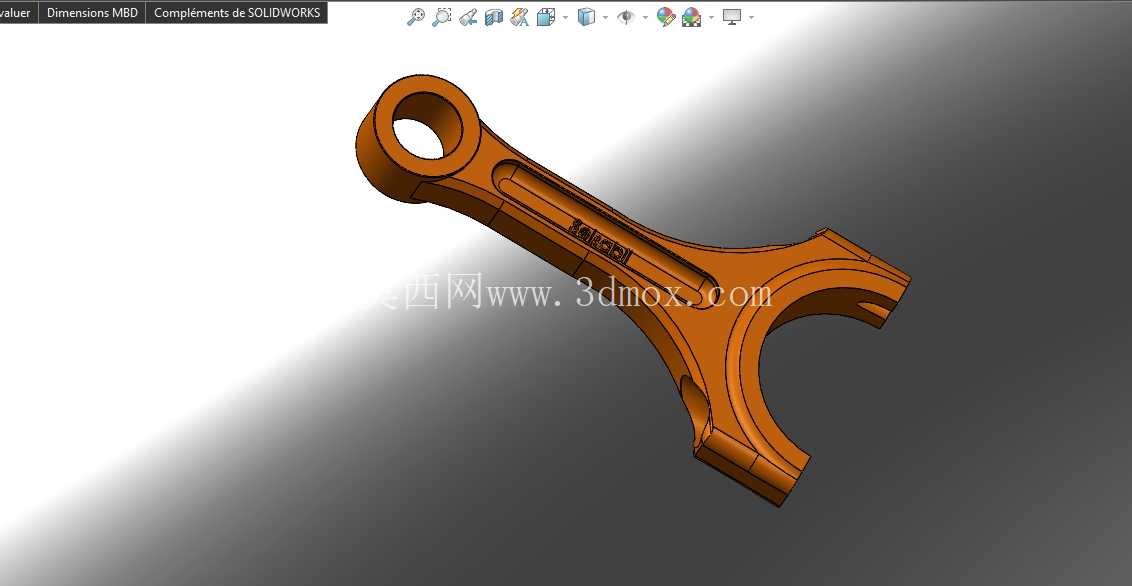

　　和活塞配套的连杆部分，小头端直接和活塞销配合，大头端拆分连杆盖用来连接曲轴曲柄销，杆身采用了工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷。连杆大小头的中心距是核心安装参数，直接影响发动机的压缩比和活塞行程，建模时严格锁定两孔的中心距尺寸，同时大小头孔的平行度、圆柱度都要满足装机公差要求，避免连杆运动时出现卡滞、偏磨。

　　实际应用场景里，这套结构可以用于通用小型汽油机、摩托车发动机、小型农用机械动力单元的结构参考，做逆向建模或者改型设计时，可以直接基于这个基础结构调整尺寸参数，适配不同排量、不同压缩比的动力需求。设计过程中要重点关注几个受力薄弱点：活塞销座和活塞头部的过渡圆角，不能做直角处理，要留足够大的圆角半径分散应力，避免高负荷下出现应力集中导致活塞开裂；连杆大头和杆身的过渡区域也要做平滑圆弧过渡，承受交变载荷时不会出现疲劳断裂。另外活塞的总长度要匹配缸套的有效行程，保证活塞运行到上止点时不会碰撞缸盖，运行到下止点时不会脱出缸套，环带区域始终处于缸套的有效工作面内，保证气环、油环的密封作用正常发挥。油环位置的回油孔结构也做了还原，这些径向通孔用来把油环刮下的多余机油导回曲轴箱，避免机油进入燃烧室参与燃烧，造成积碳、排放超标的问题。
