机床用微量润滑冷却雾化喷头结构

　　在金属切削加工场景里，传统浇注式切削液的使用一直存在耗材成本高、车间油雾污染重、废液处理合规压力大的痛点，尤其是高速铣削、深孔钻削、铝合金精加工这类工序，大流量切削液不仅容易造成刀具刃口热震损耗，还会把切屑冲散到机床防护内部各个角落，增加日常清理的工作量。这套微量润滑装置就是针对这类痛点设计的机加工辅助部件，核心作用是把压缩空气和微量的植物基切削油充分混合雾化，通过定向管路把微米级的油雾颗粒精准喷射到刀具切削刃与工件的接触区域，靠油雾的渗透润滑作用降低切屑与刀具的摩擦系数，同时借助压缩空气的高速流动带走切削区域的热量，相比传统浇注方式，切削油的消耗量能降低九成以上，也不会在机床内部形成大量积液。

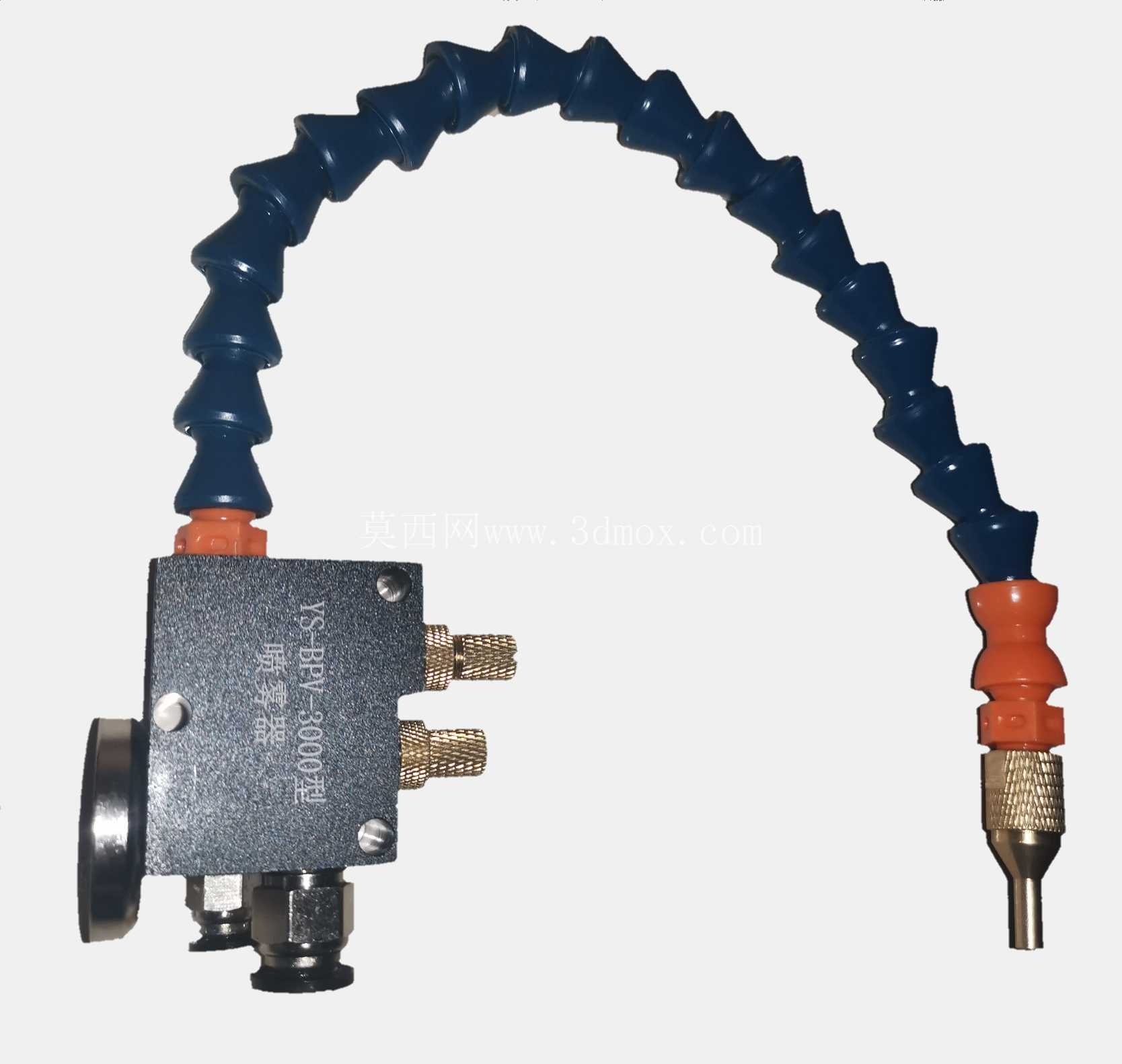

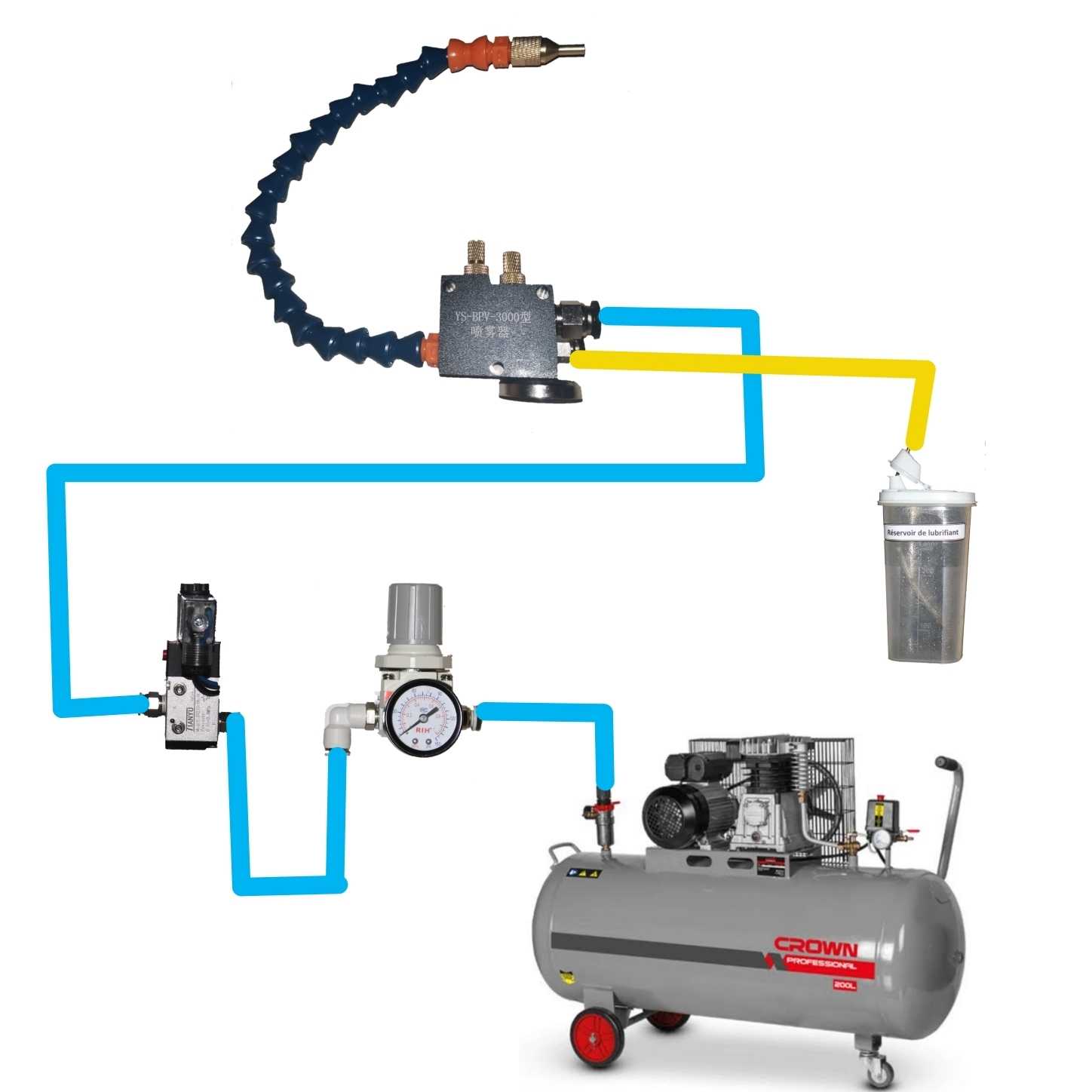

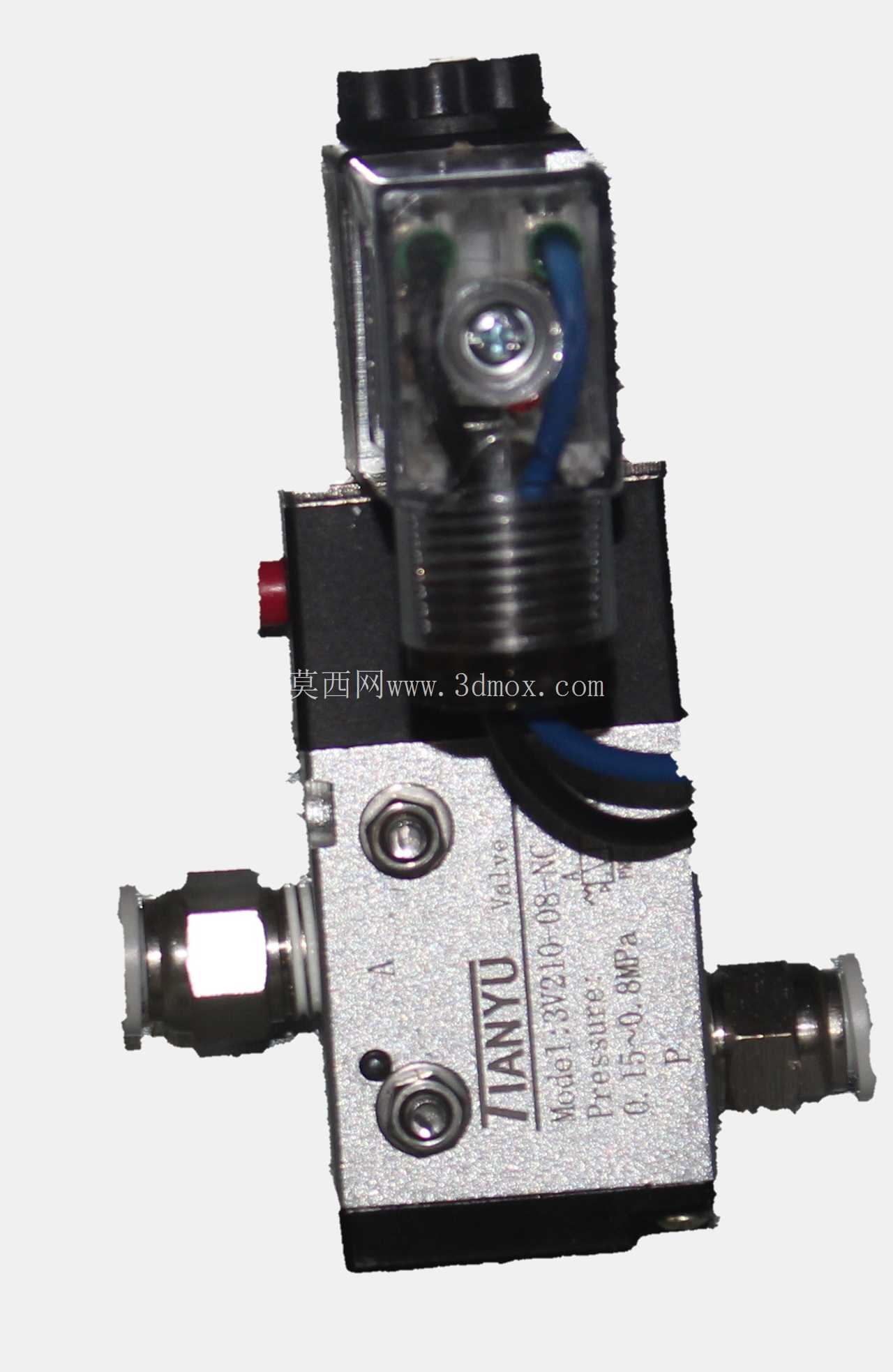

　　从结构设计逻辑来看，主体阀块采用硬质铝合金阳极氧化处理，表面做了磨砂质感的硬化层，既能耐受车间日常的切削油雾腐蚀，也能避免安装调整过程中磕碰造成的表面损伤。阀块上集成了两个独立的调节旋钮，靠近进气侧的旋钮负责控制压缩空气的通断与流量大小，靠近油路侧的旋钮负责调节润滑油的供给量，两个调节端都采用滚花铜螺母结构，调试的时候不需要额外工具，徒手就能完成微调，旋钮内部带细牙螺纹自锁结构，设备运行过程中不会因为机床振动出现开度偏移，能保证雾化状态长时间稳定。阀块侧面预留了标准快插气源接口，适配车间常用的6mm外径气动气管，安装的时候不需要额外做转接头，直接插入就能完成气路连接，油路接口采用微型卡套结构，能适配4mm外径的耐油尼龙油管，密封可靠性高，不会出现运行过程中漏油滴油的问题。

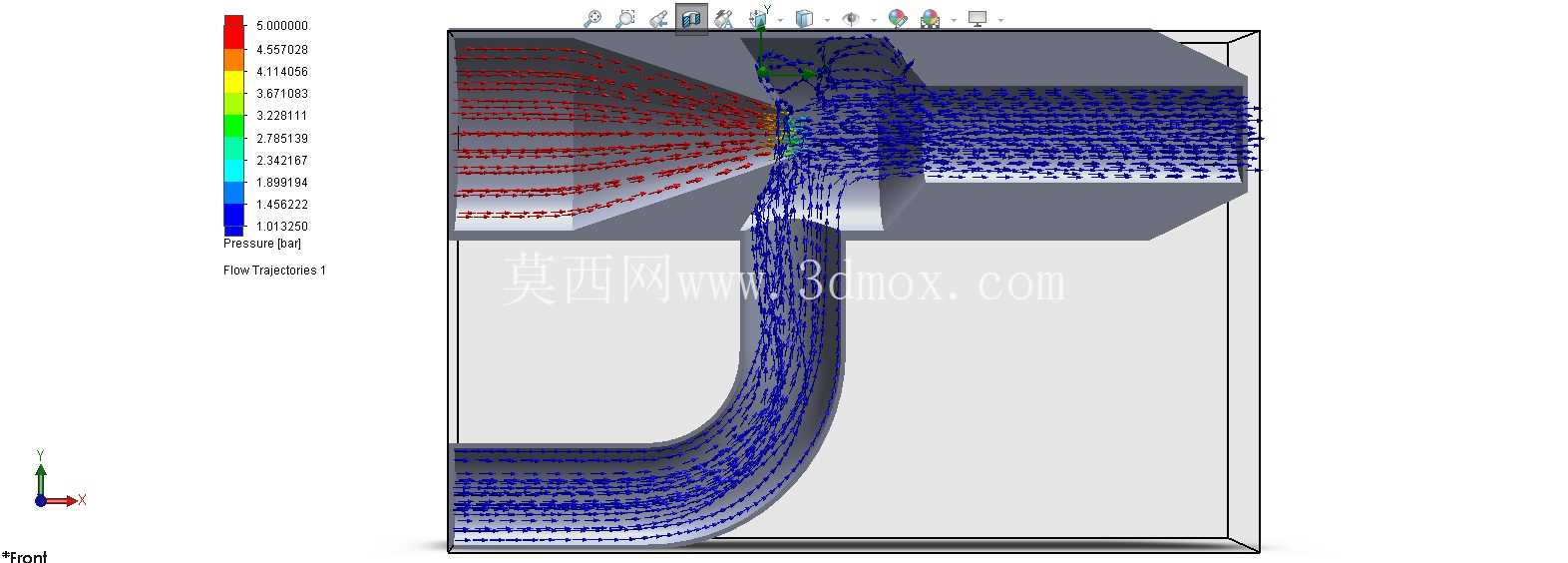

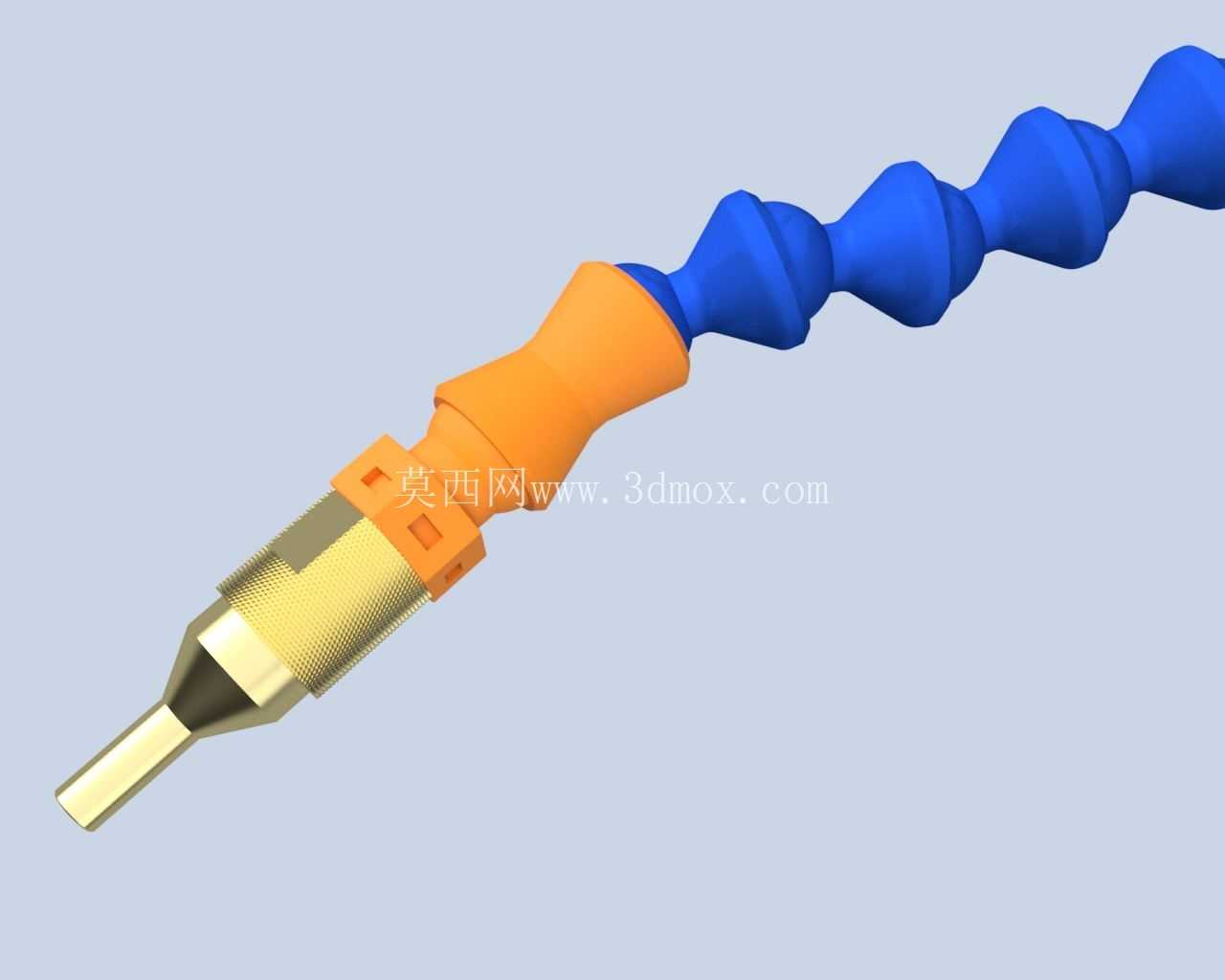

　　可弯曲定型的输送管路采用工程塑料制成的竹节式万向蛇形管结构，每一节关节都能做任意角度的弯折调整，调整到位后能保持固定形态不会回弹，不需要额外加装支撑支架，就能把喷嘴端精准对准切削区域。蛇形管两端都做了密封过渡接头，靠近阀块的一侧带橙色橡胶缓冲圈，能吸收管路调整时的应力，避免反复弯折造成接头处开裂；靠近喷嘴的一侧同样设置了橙色橡胶定位段，喷嘴头部采用铜质滚花快拆结构，日常维护的时候可以直接拧下喷嘴，清理油雾通道里的积碳或者油垢，不需要拆解整个管路。喷嘴出口做了收敛式的流道设计，压缩空气和润滑油在喷嘴内部的混合腔完成充分雾化后，从出口喷出的时候能形成直径10mm左右的圆柱状油雾束，不会出现油雾四散飘逸的问题，既能保证润滑介质精准到达切削位置，也能减少车间环境里的悬浮油雾颗粒。

　　从安装边界尺寸来看，整个阀块主体的长宽高控制在60mm40mm30mm范围内，不会占用机床主轴附近过多的安装空间，不管是安装在主轴侧面的安装板上，还是固定在机床工作台的夹具边缘，都不会和刀具、工件、夹具压板产生运动干涉。蛇形管的有效定型长度为300mm，覆盖范围能满足绝大多数立式加工中心、数控车床、钻攻中心的刀具切削区域调整需求，不需要额外加长管路就能完成不同工位的喷射位置调整。阀块背面预留了两个M4的螺纹安装孔，孔距为30mm，适配行业内通用的气动元件安装支架，安装的时候只需要两个内六角螺丝就能完成固定，后期调整位置也很方便。

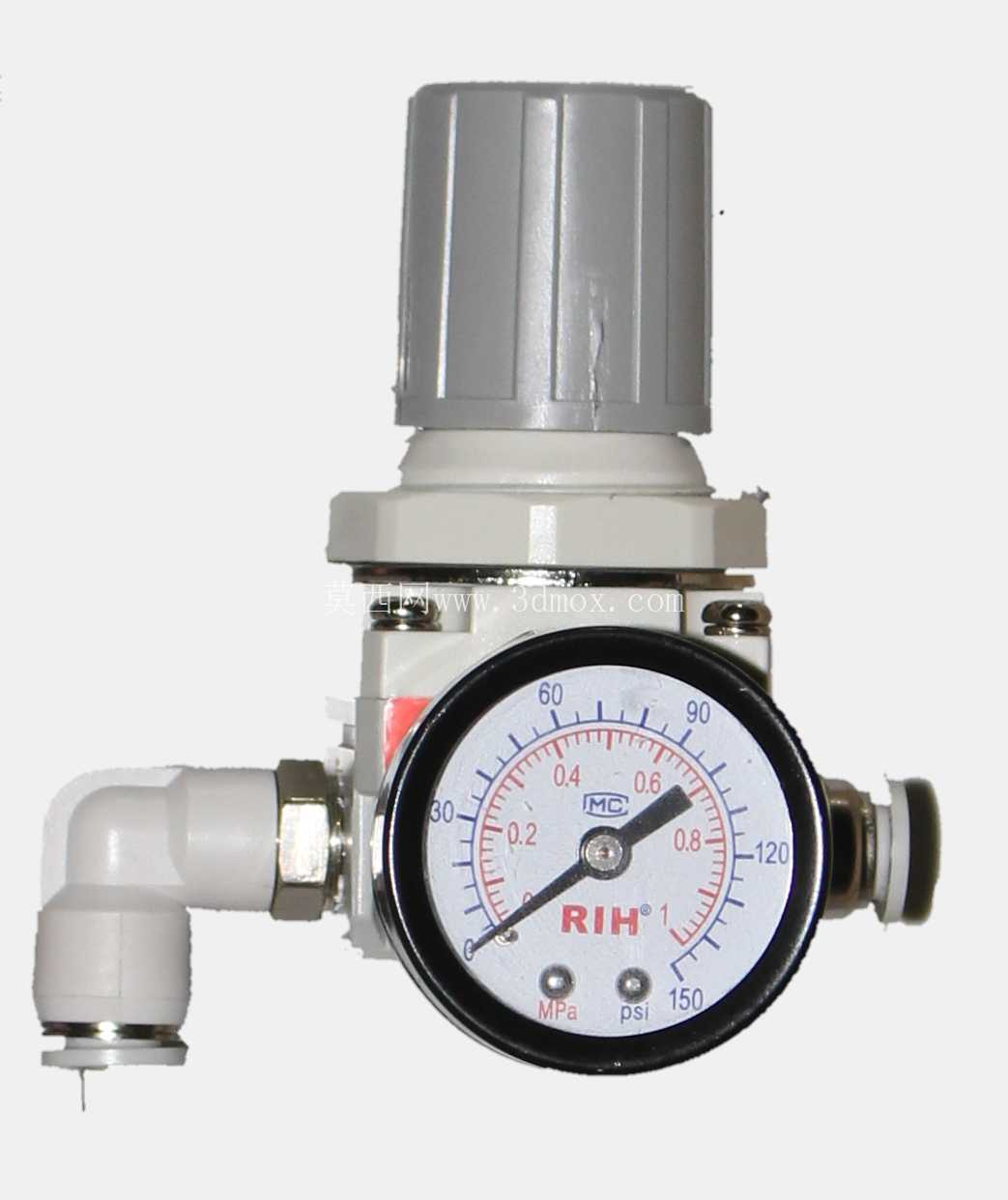

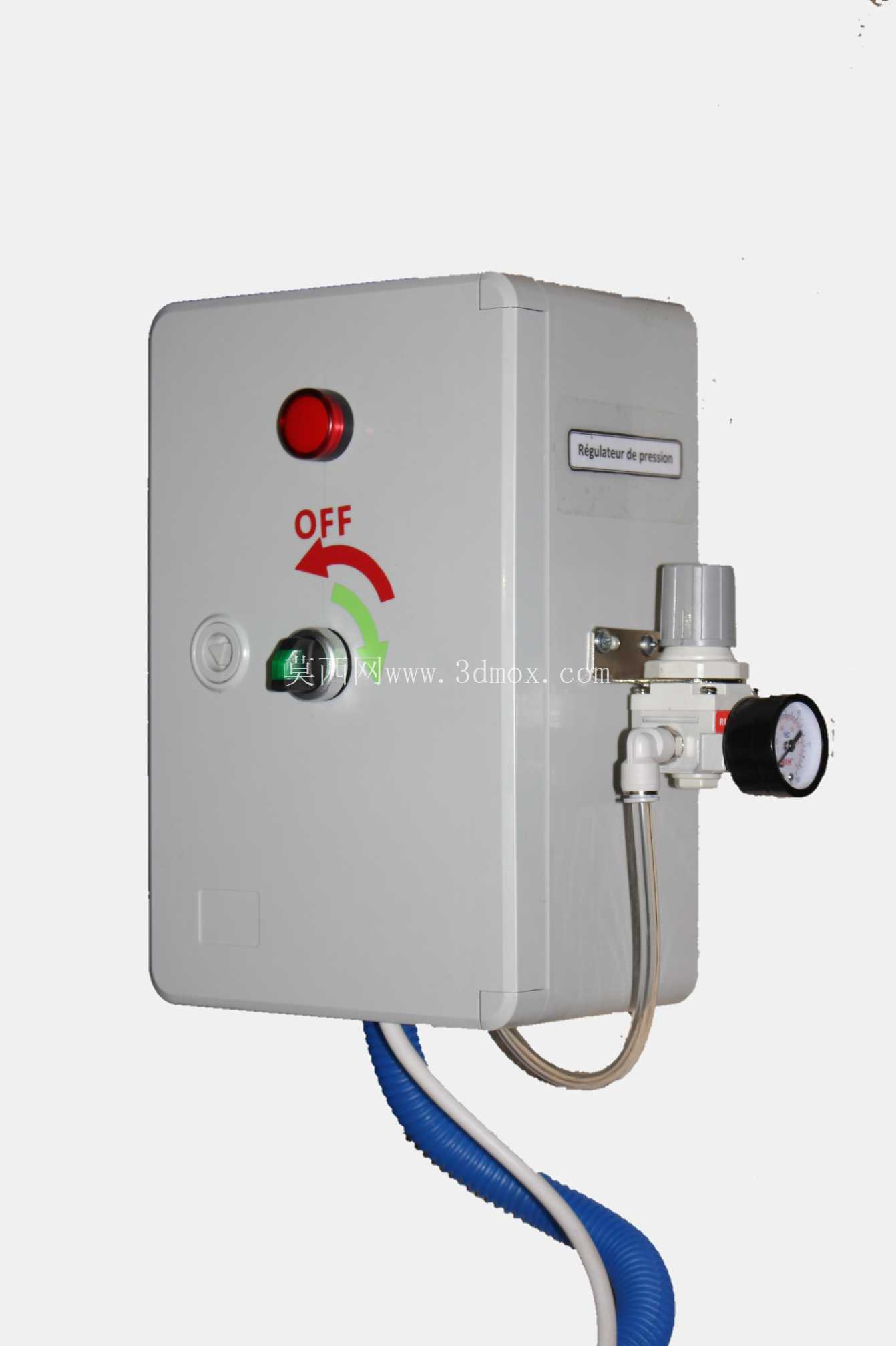

　　实际选型适配的时候需要注意，这套装置的气源工作压力需要稳定在0.4-0.6MPa范围内，压力过低会导致雾化不充分，润滑油无法形成均匀的微米级颗粒，容易在管路里形成积液滴落到工件表面；压力过高则会导致油雾喷射速度过快，油雾颗粒还没附着到切削区域就被气流吹散，反而会降低润滑效果。润滑油的选型要采用专用的微量润滑植物基切削油，黏度控制在10-15cSt范围内，不能用普通的液压油或者乳化液替代，否则容易造成喷嘴堵塞、管路积垢的问题。在深孔钻削工序应用时，可以适当调大润滑油的供给量，保证油雾能顺着钻杆的排屑槽到达孔底的切削刃位置；在铝合金精加工铣削工序应用时，可以适当降低润滑油供给量，提高压缩空气的占比，既能保证刃口润滑减少积屑瘤的产生，也能避免工件表面残留过多油迹，减少后续工件清洗的工作量。

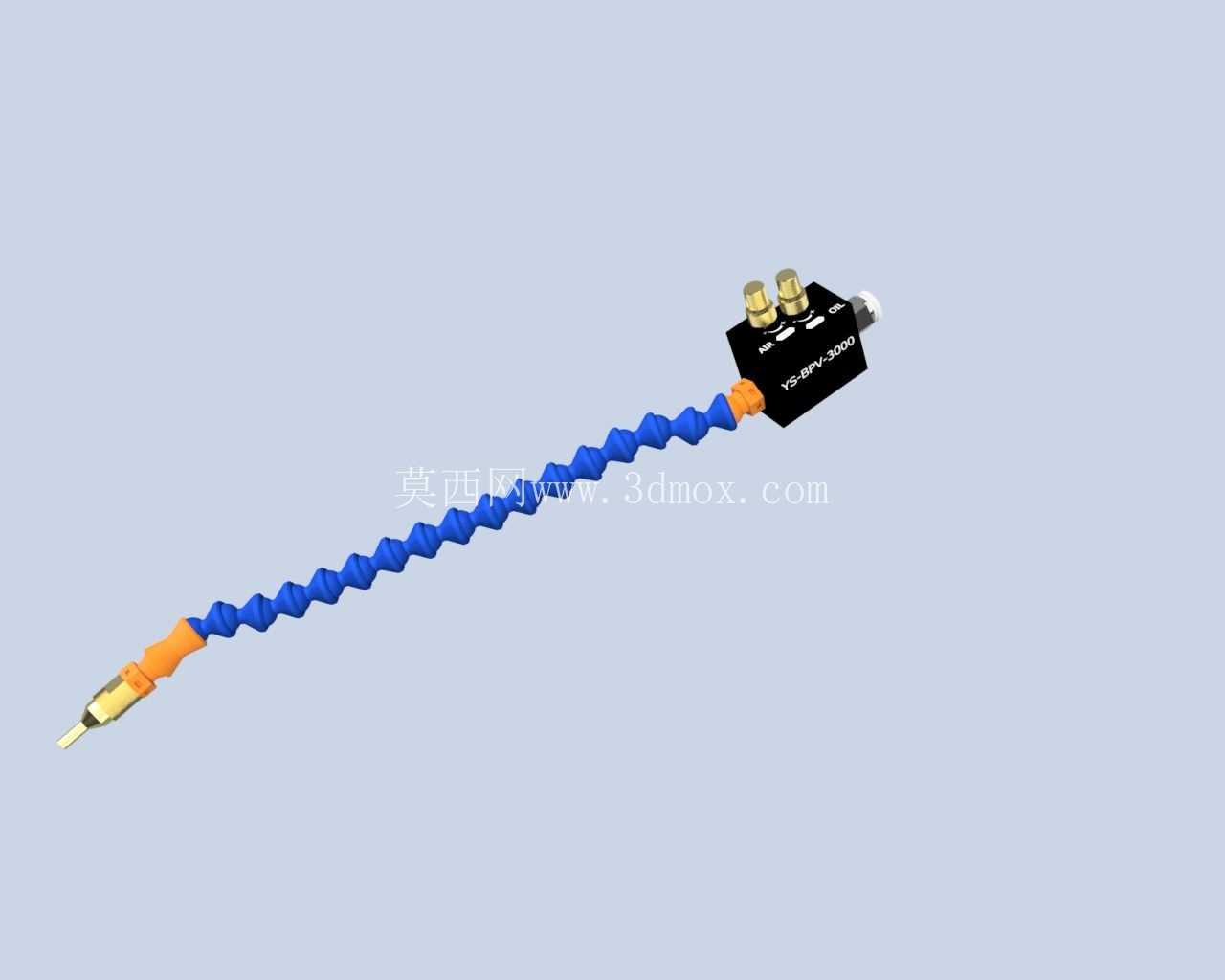

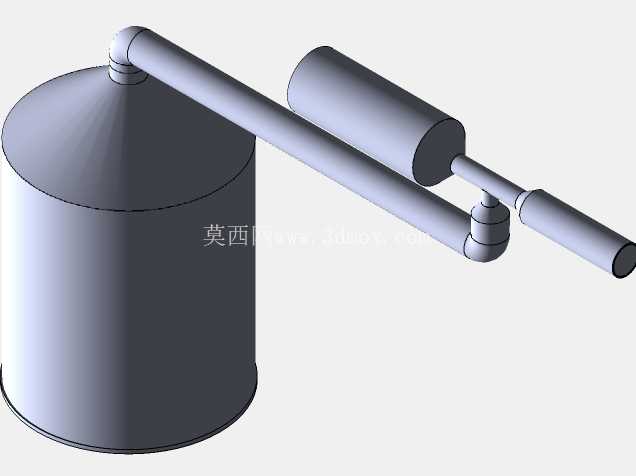

　　建模过程中对各个活动部件的运动间隙做了精准还原，蛇形管的每一节竹节结构都保留了实际的转动角度限制，模拟弯折调整的时候不会出现穿模问题，调节旋钮的螺纹行程、快插接口的密封槽结构、喷嘴内部的混合腔流道都按照实物1:1还原，能直接用于设备改造的安装干涉校验，也可以作为机床辅助系统设计的标准部件选型参考，不需要重新测绘就能直接导入装配体完成布局设计。
