36齿150mm外径10mm安装孔链轮结构

　　在常规链传动系统的选型与结构设计环节，链轮作为和链条直接啮合的核心承载零件，其齿形精度、安装尺寸匹配度直接决定整套传动机构的运行稳定性与使用寿命，本次涉及的这款链轮，针对中小载荷的传动场景做了适配性的结构优化，能够覆盖多数常规工业设备、轻型输送机构、小型动力传输单元的使用需求。从实际应用场景来看，这类参数的链轮常被用在轻型物料输送线的动力端、小型农用机具的传动单元、普通工业设备的辅助传动机构，以及部分非标自动化设备的动力传输环节，适配常规428规格的传动链条，啮合过程中能够保证足够的接触面积，避免链条在高速运转时出现跳齿、脱链的问题。

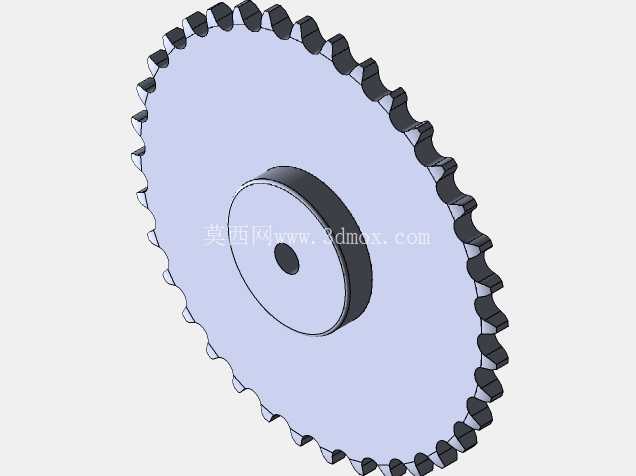

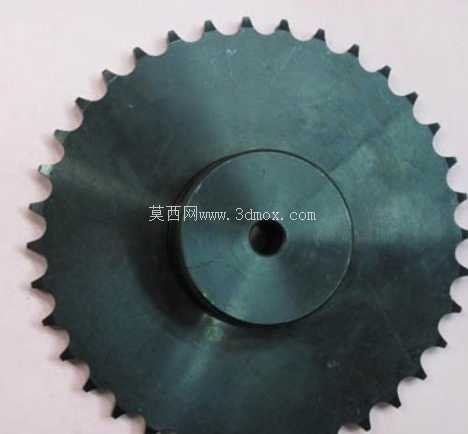

　　从结构设计思路来看，这款链轮采用了单排齿的结构形式，整体为盘类零件构型，中心设置直径10mm的安装通孔，用于和传动轴做配合安装，轮毂部分做了凸起的加厚设计，既能够保证链轮和轴配合段的接触长度，提升安装后的同轴度稳定性，避免运转过程中出现径向窜动，又不会因为整体厚度过大造成不必要的材料浪费，控制零件自身重量的同时，也减少了转动过程中的惯量损耗。齿部的设计严格匹配对应链条的节距参数，每个齿的齿廓曲线都经过啮合轨迹校验，保证链条在进入和退出啮合的过程中能够平滑过渡，减少齿面和链条滚子之间的冲击磨损，延长整套传动副的维护周期。

　　从外形尺寸与安装边界来看，这款链轮总齿数为36齿，齿顶圆直径控制在150mm，安装孔直径为10mm，在做设备结构布局的时候，需要预留出足够的径向安装空间，保证链轮运转过程中不会和周边的机架、护罩等结构发生干涉，同时轴向方向需要结合轮毂的厚度，设计对应的轴肩定位结构或者锁紧结构，保证链轮在轴上的轴向位置固定，避免长期运转后出现轴向偏移导致的链条偏磨问题。在实际工程应用中，这类链轮的材质通常会根据载荷工况选择，中等载荷场景下多采用45号钢做调质处理后齿面高频淬火，能够保证齿面足够的硬度和芯部的韧性，承受传动过程中的冲击载荷；轻载低速场景下也可以采用工程塑料或者粉末冶金材质，降低运转噪音的同时控制生产成本。

　　设计建模过程中，齿形的绘制需要严格遵循链传动的设计规范，不能随意修改齿廓的参数，否则会出现啮合卡顿、磨损加剧的问题，中心安装孔的公差需要根据配合的轴的公差等级做对应设置，一般过渡配合即可满足使用需求，同时可以根据实际安装需要，在轮毂位置加工顶丝孔，方便链轮在轴上的锁紧固定。在做传动系统匹配的时候，需要注意主动轮和从动轮的平面度校准，保证两个链轮处于同一平面内，避免链条出现偏载，同时要根据传动比的要求匹配对应齿数的从动轮，结合中心距计算合适的链条长度，设置对应的张紧机构，保证链条运转过程中有合适的张紧度，过松容易出现脱链，过紧则会加剧齿面和链条的磨损，降低传动效率。这类链轮的结构相对简单，但是作为传动系统的基础零件，其尺寸精度和形位公差的控制直接影响整套设备的运行可靠性，建模过程中需要重点关注齿形的准确性、安装孔和齿顶圆的同轴度，以及轮毂端面和安装孔轴线的垂直度，这些参数如果出现超差，安装后会出现运转抖动、噪音过大、链条磨损过快等一系列问题。在非标设备设计选型时，这类标准参数的链轮可以直接选用，不需要重新开模加工，能够有效缩短设备的研发制造周期，降低采购和加工成本，同时因为属于通用传动配件，后期维护更换也十分方便，不需要定制特殊规格的替换件，能够减少设备停机维护的时间。
