红环500自动铅笔精细结构三维数模

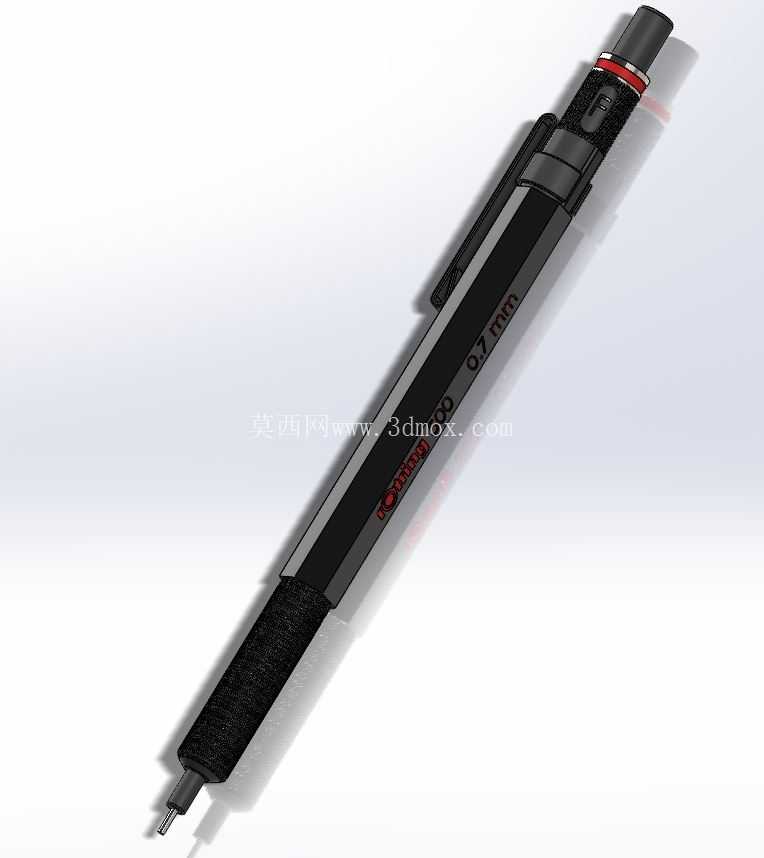

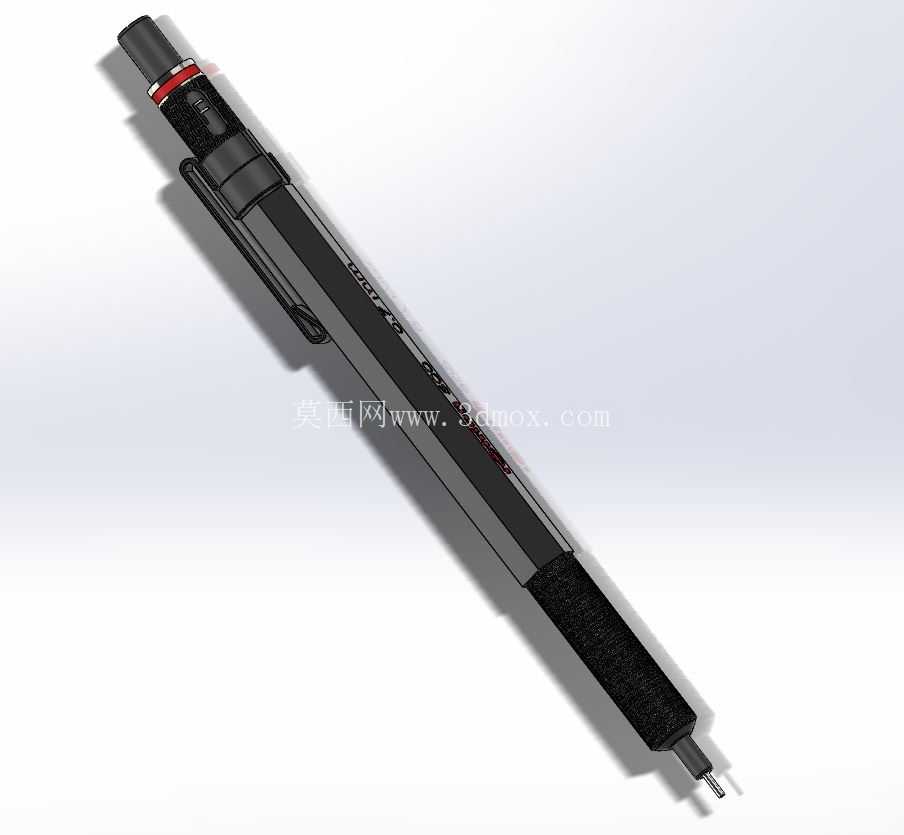

　　这款自动铅笔的三维数模完整还原了专业绘图级书写工具的全部结构细节，从笔夹的弹性卡扣结构到笔尖出芯机构的传动路径，每一处配合关系都按照实物测绘的尺寸进行了1:1复刻，没有做任何结构简化，能够直接用于结构验证、外观渲染以及同类文具产品的开发参考。日常工程绘图场景中，这类专业自动铅笔是结构设计师、制图员的核心手持工具，需要长时间握持完成高精度线条绘制，因此模型在笔握区域的滚花纹理、笔身配重块的位置布局上都做了精准还原，笔握处的防滑橡胶圈与金属笔身的过盈配合量、笔夹与笔帽的卡扣行程都按照实际装配公差设置，能够直观呈现产品的握持受力分布。

　　从设计思路来看，这款笔的结构拆分完全遵循量产装配逻辑，笔身分为笔帽组件、储芯管组件、笔尖出芯组件、笔握防滑组件四个独立模块，各模块之间采用螺纹连接与卡扣配合结合的方式，既保证日常使用时的结构稳定性，也方便后续更换笔芯、清理卡芯故障。出芯机构的棘轮传动结构在模型中做了完整的运动副预留，每一次按动笔帽的行程对应的出芯长度都和实物一致，0.7mm的出芯口径对应常规绘图铅芯的规格，能够适配绝大多数工程制图、手绘草稿的使用需求。

　　外形尺寸方面，整笔收拢状态下的长度控制在140mm左右，笔身最大直径10mm，笔握处的收腰设计直径缩小到8mm，完全贴合成年用户握持时的指腹弧度，安装边界上，笔夹的开口尺寸适配1mm以内的笔记本、绘图板夹厚度，能够稳定夹持在工装口袋、绘图本封面上不会轻易脱落。笔身顶部的橡皮舱结构也做了完整还原，橡皮与舱盖的过盈配合量、舱盖与笔帽的旋转卡扣结构都按照实物的阻尼感设置，日常使用时旋转即可打开橡皮舱，不会因为随身携带的晃动出现松脱漏出橡皮的问题。

　　笔身表面的标识印刷区域做了凹陷处理，对应实物的激光雕刻标识位置，渲染时能够精准呈现金属笔身的哑光质感与红色装饰环的高光对比，滚花纹理的齿距、齿深都按照实际加工参数设置，既保证防滑性能，也不会因为齿形过于尖锐硌手影响长时间握持的舒适度。储芯管的内部直径适配0.7mm铅芯的存放需求，单次可容纳12根左右的备用铅芯，管壁厚度设置为0.8mm，采用ABS工程塑料的壁厚参数，既保证结构强度，也能控制整笔重量在18g左右，长时间绘图握持不会产生明显的手部疲劳。笔尖处的金属护芯管做了阶梯式收窄设计，最前端的护芯管伸出长度为4mm，能够在使用直尺、曲线板绘制线条时避开尺边厚度，保证铅芯与纸面的接触角度稳定，不会因为护芯管过短出现蹭脏图纸的问题。各零件之间的配合间隙都按照文具类产品的通用公差设置，螺纹配合的螺距为0.5mm，旋转时的阻尼感均匀，不会出现松旷或者过紧难以拆卸的问题，笔夹的弹性臂厚度设置为0.6mm，采用弹簧钢的材质参数，夹持后能够产生足够的抱紧力，反复夹持1000次以上也不会出现塑性变形导致夹持力下降。
