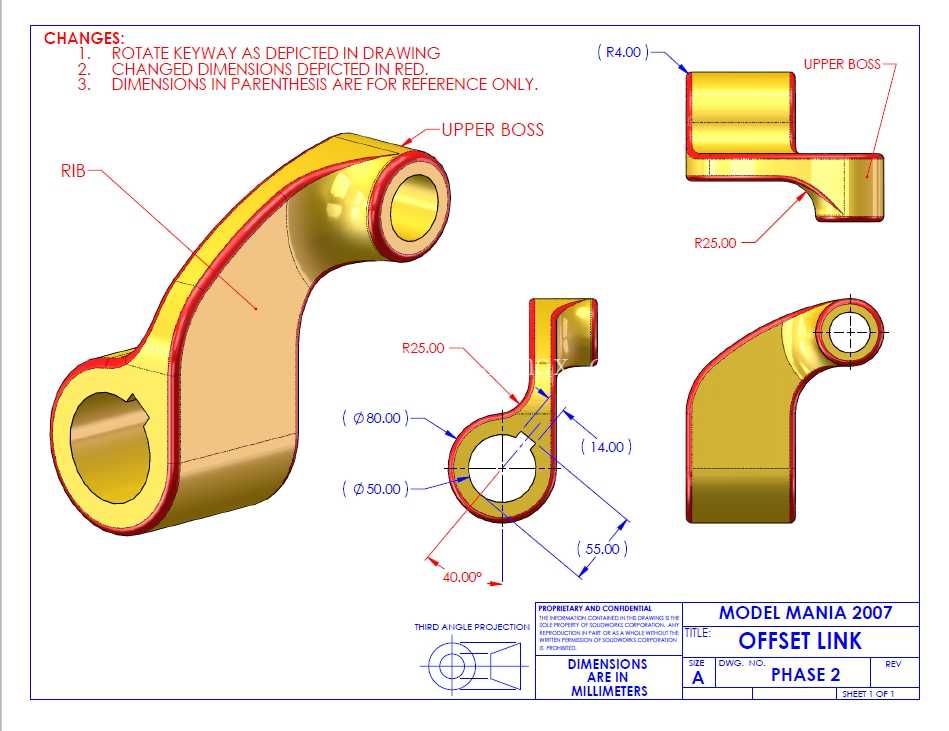

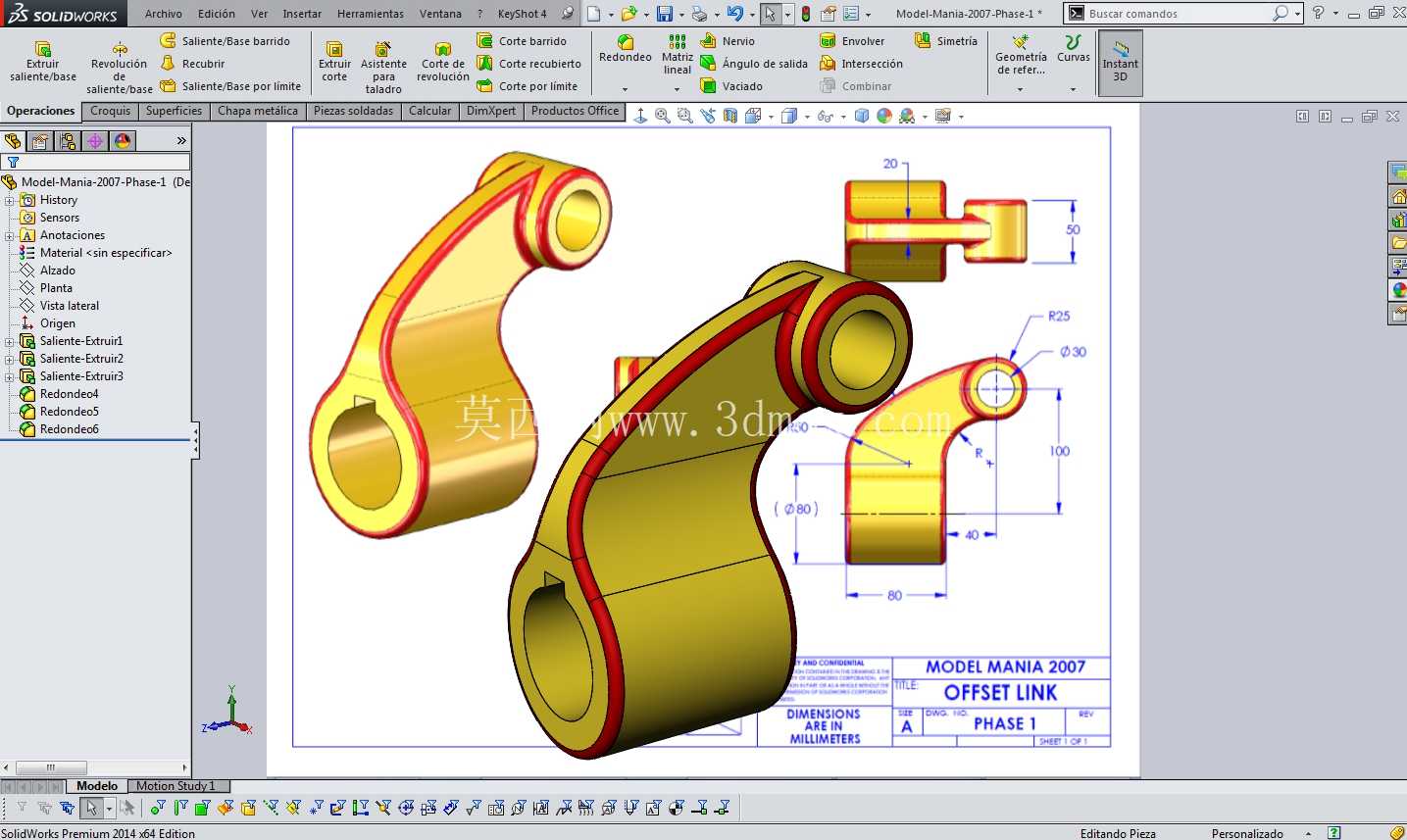

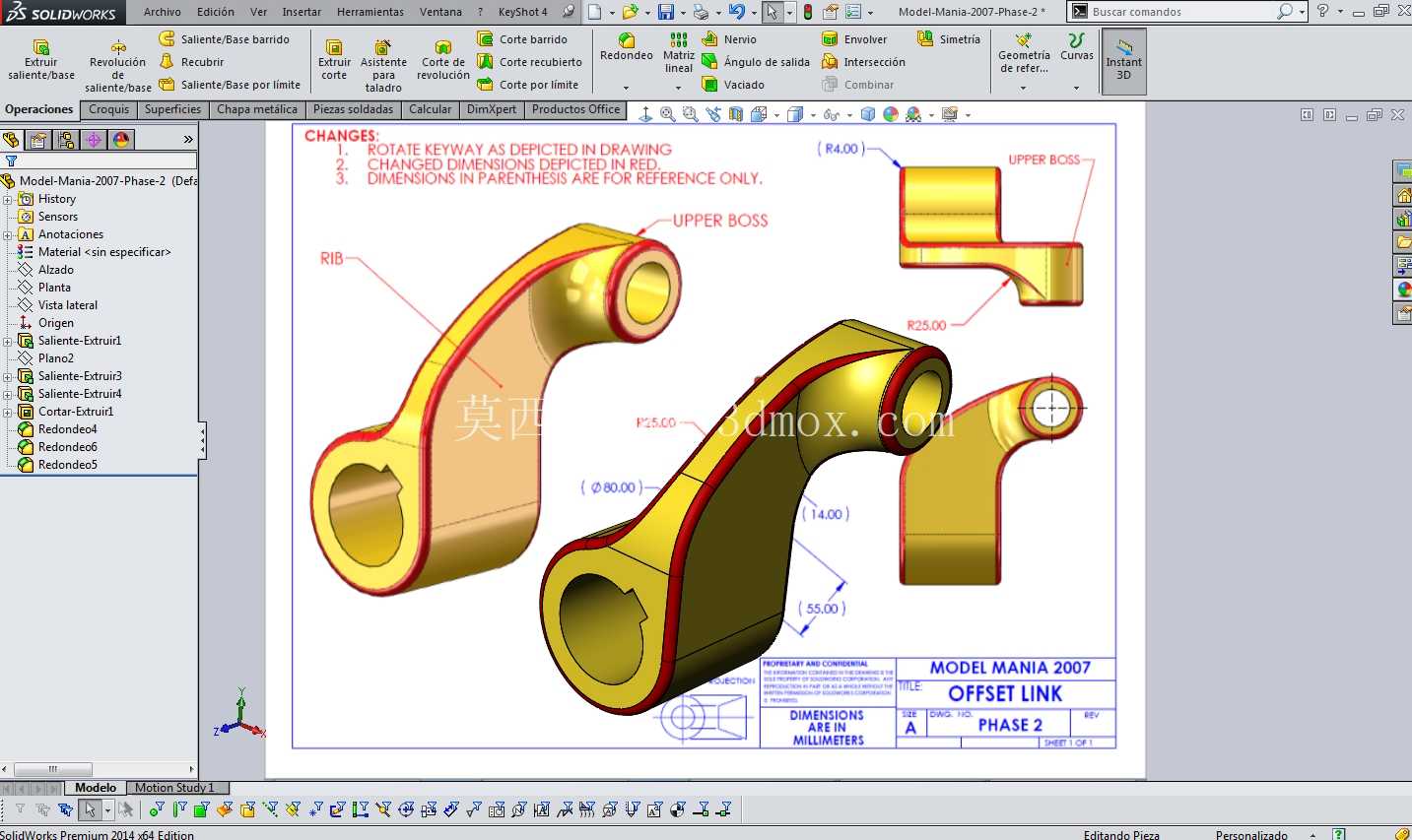

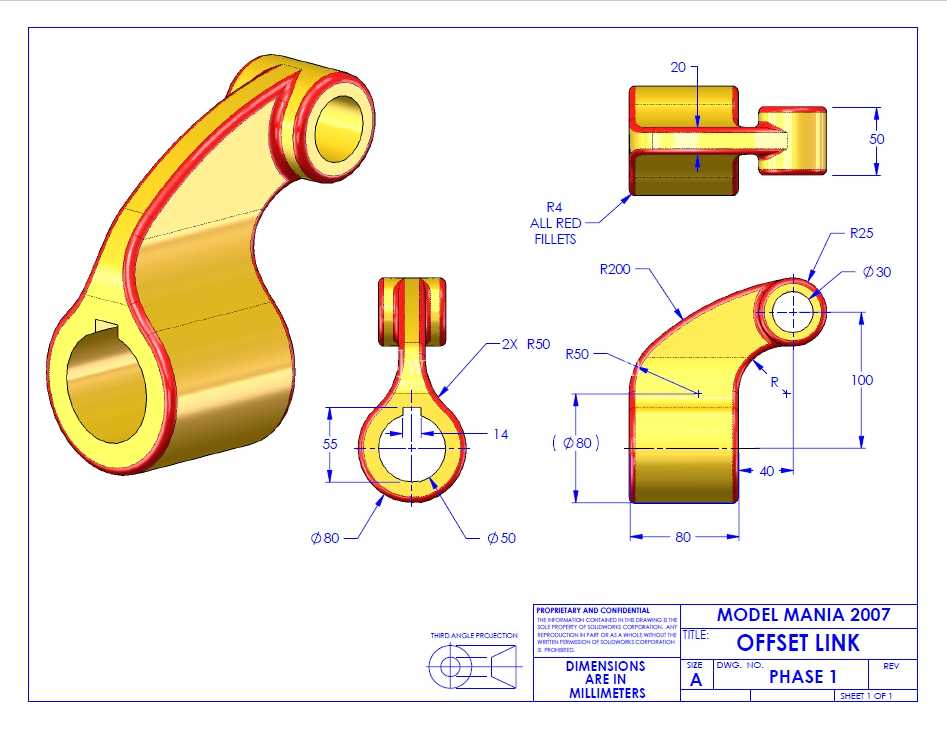

SOLIDWORKS竞赛用偏移连杆结构练习件

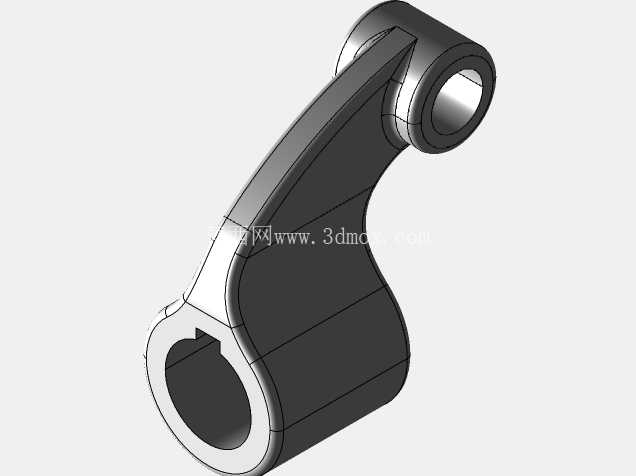

　　该偏移连杆属于机械传动系统中的铰接传力构件，这类构件广泛应用在需要实现非同轴动力传递、变角度运动转换的设备场景中，比如轻工机械的进给机构、农用机械的联动摆臂、小型动力设备的气门传动组，以及部分工装夹具的锁紧联动结构里，核心作用是在两个存在空间偏移的铰接点之间传递往复摆动力，同时抵消部分安装位的位置偏差，避免传动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，该零件采用双空心轴套加弧形连接臂的整体构型，两端的空心轴套是核心安装配合位，内孔需要与配套的铰接销轴做间隙配合，轴套端面设计有定位凸台结构，用于安装时贴合对应支座的限位面，控制连杆的轴向窜动量，保证传动过程中摆角精度控制在允许范围内。

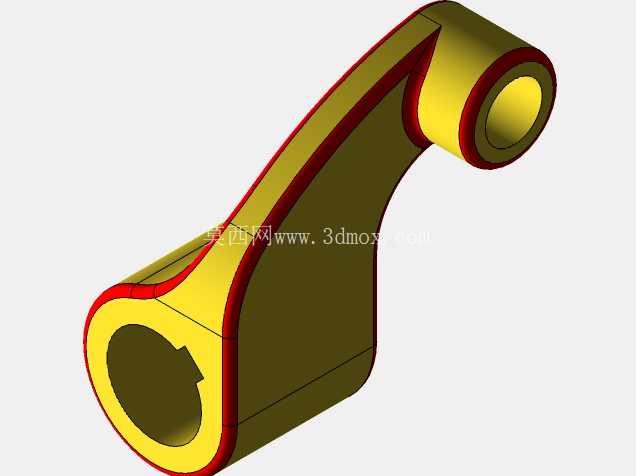

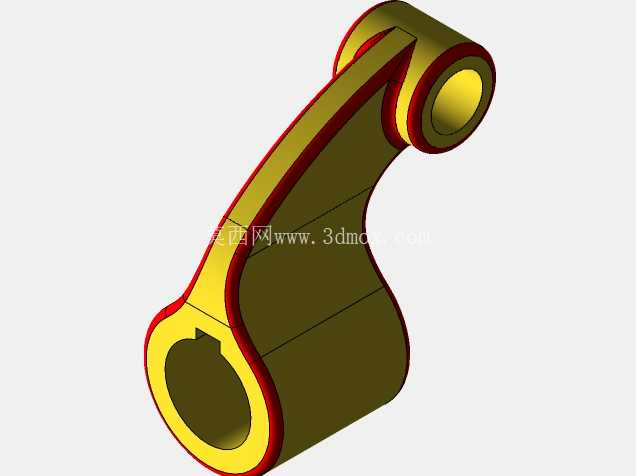

　　连接臂部分采用变截面弧形过渡设计，并非等截面直杆结构，这种设计一方面是为了适配两个铰接点之间的空间偏移量，让连杆在摆动过程中不会和周边相邻构件发生运动干涉，另一方面弧形过渡的壁厚变化是按照受力分布做的优化，在传力过程中应力集中的轴套与臂身衔接位置做了加厚处理，臂身中段则在保证抗弯、抗扭强度的前提下适当减薄，在满足结构强度要求的同时控制零件整体重量，降低往复摆动过程中的惯性负载。从安装边界来看，两端轴套的同轴度、轴套内孔与臂身的位置度是核心管控形位公差，安装时需要保证两端销轴的平行度偏差在允许范围内，否则会在传动过程中产生额外的侧向力，加速轴套配合面的磨损，甚至导致臂身出现疲劳裂纹。

　　零件上的凸台结构除了安装限位作用外，还预留了键槽配合位，用于和销轴实现周向定位，避免连杆工作过程中与销轴发生相对转动，保证动力传递的同步性。在建模练习过程中，这类零件的建模难点在于弧形臂身的曲面过渡处理，以及轴套与臂身衔接位置的圆角优化，需要兼顾拔模工艺要求与结构强度要求，若采用铸造工艺生产，臂身的壁厚差需要控制在合理范围内，避免铸造过程中出现缩孔、冷隔等缺陷，轴套内孔的加工余量需要均匀分布，保证后续机加工后内孔的圆度与表面粗糙度满足配合要求。

　　这类偏移连杆和常规直连杆的最大区别在于，它不需要两个铰接点处于同一直线或平行平面的严格安装位置，能够适配安装空间受限、传动路径存在偏移的特殊布局，在很多紧凑型设备的传动布局中，这类偏移连杆能够减少额外的传动转接构件，简化整体机构的复杂度，降低设备的装配维护难度。在实际工况中，这类连杆主要承受交变的摆转载荷，所以在结构设计时除了静态强度校核外，还需要做疲劳强度验算，特别是轴套根部的应力集中区域，需要通过合理的圆角过渡降低应力峰值，提升零件的使用寿命。轴套的内孔通常会根据使用场景选择是否加装衬套，在高频摆动的工况下，加装铜质衬套能够降低配合面的磨损，后期维护时只需要更换衬套即可，不需要整体更换连杆，降低设备的运维成本。
