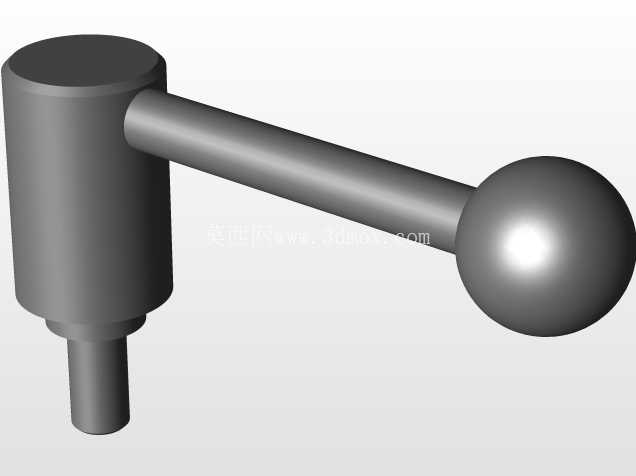

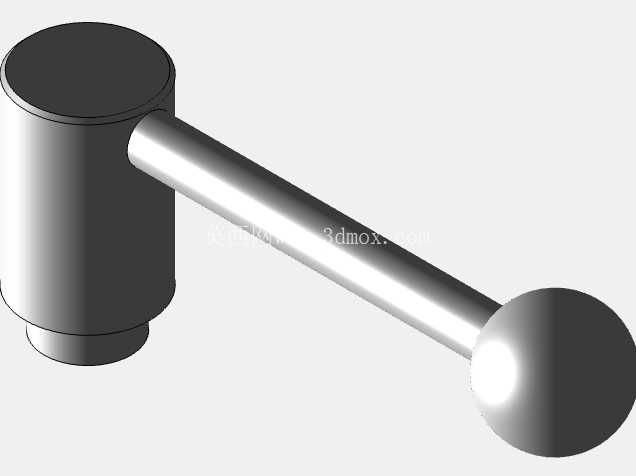

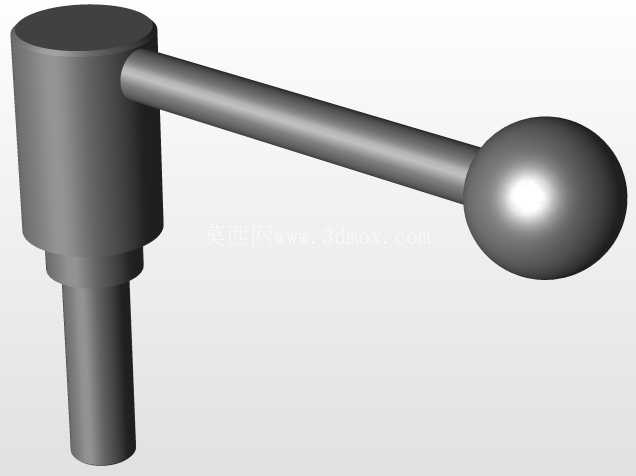

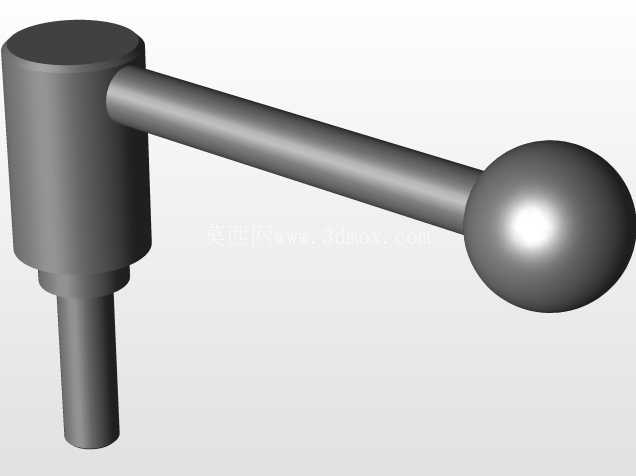

GN312系列带螺柱安全操作拉杆组件

这类带球形握柄的操作拉杆，在工业设备的手动操作环节应用极广，从工装夹具的快速锁紧、机床防护门的安全锁止，到流水线工位的行程触发、压铸模具的开模辅助定位，都能见到同结构部件的身影。不同于普通直杆式操作件，GN312系列拉杆做了两种结构分支，角形杠杆款适配安装空间局促、操作方向需要转折的工位，直杆款则适配直线推拉操作的常规场景，球形旋钮的握柄设计完全贴合人手握持的曲面弧度，即便操作人员佩戴劳保手套，也能稳定施力不会打滑，长时间操作也不会产生硌手的不适感。

从设计逻辑来看，整个系列的拉杆都做了螺柱与螺纹嵌件两种安装接口，螺柱款可以直接拧入设备预设的螺纹安装孔，不需要额外配置连接螺母，适合安装板厚度固定、后期不需要频繁调整拉杆伸出长度的工位；螺纹嵌件款则可以配合不同长度的连接杆使用，适配安装板厚度存在偏差、或者需要根据操作习惯调整握柄初始位置的场景，两种接口的螺纹公差都按照普通螺纹中等精度等级制作，和常规标准紧固件的适配性极强，不需要单独定制配套连接件就能完成装配。

整套模型覆盖了该系列所有常用规格的尺寸参数，不同长度的拉杆对应不同的操作行程需求，短款行程在10mm到30mm区间，适合电子工装、小型检测夹具这类需要微动触发、小行程锁紧的场景，长款行程可达80mm到120mm，适配大型冲压设备防护门、重型工装夹具这类需要大位移锁止的工位。安装边界上，所有规格的拉杆安装座都做了统一的基准直径设计，同一系列不同长度的产品安装孔位完全通用，后期更换不同行程的拉杆时不需要重新在设备面板上打孔，大幅降低设备维护改造成本；安装座的端面做了定位止口设计，装配时止口卡入安装面板的预制沉孔，能避免拉杆在长期反复推拉操作后出现安装座转动、偏移的问题，保证操作力的传递方向始终和设计方向一致。

功能细节上，拉杆的金属杆身和球形握柄之间做了防松结构，不会因为长期反复操作出现握柄松动脱落的问题，杆身表面做了硬化处理，耐磨性能足以支撑百万次级的往复操作，球形握柄的表面做了哑光防滑处理，即便操作环境存在少量油污、切削液飞溅，也不会影响握持的稳定性。在安全设计层面，这类拉杆的操作力设置在15N到25N区间，既不会因为操作力过小导致设备运行过程中受振动误触发，也不会因为操作力过大让操作人员在紧急情况下无法快速扳动触发安全机构，完全符合工业设备手动操作件的安全设计规范。

从建模还原度来看，整套模型完整还原了不同规格拉杆的所有结构细节，包括安装座的倒角、杆身的退刀槽、球形握柄和杆身的连接结构，甚至连不同规格对应的螺柱长度、螺纹段长度都完全按照实物参数制作，不管是用来做设备的三维装配干涉检查、操作工位的人机工程仿真，还是用来出工程图指导零部件加工采购，都能直接调用不需要二次修改。在实际选型过程中，设计人员只需要根据设备的操作行程需求、安装面板的厚度、操作方向的空间限制，直接选取对应规格的模型导入装配体，就能快速完成操作机构的布局设计，不需要从零开始绘制标准件模型，大幅缩短设备设计的周期。
