G1螺纹连接油位计罐端观测结构件

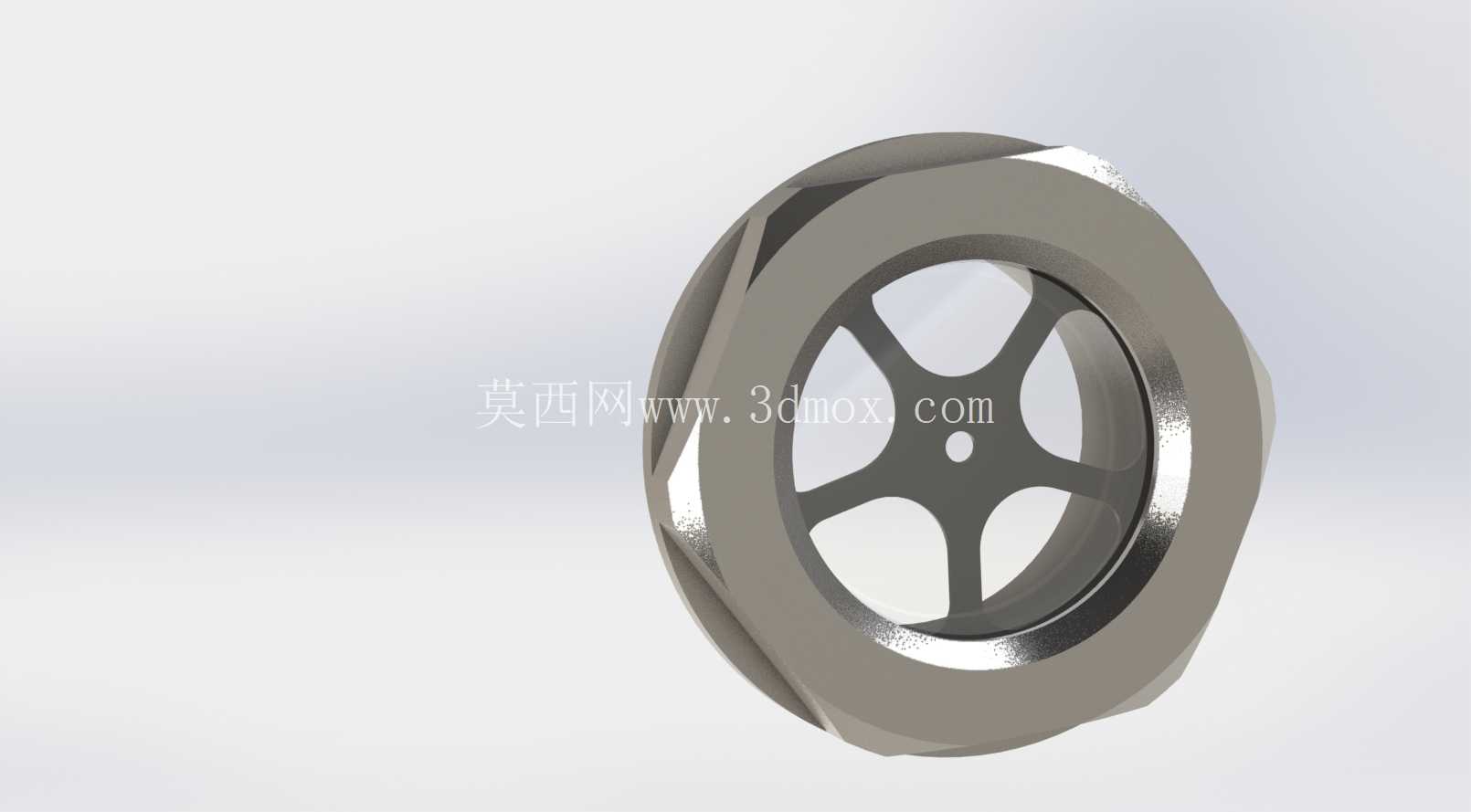

　　从结构设计逻辑来看，该零件采用外圈多面防滑结构与中部辐条式支撑结合的形态，外圈的多面切边设计并非出于外观考量，而是为安装过程中扳手夹持提供足够的受力面，避免旋紧过程中零件表面打滑造成安装不到位或密封失效；中部的五辐支撑结构在保证观测视野通透度的前提下，最大化提升了透明视窗部位的结构强度，避免罐体内部轻微压力波动或外部意外磕碰造成视窗破裂渗漏，支撑辐条的过渡位置全部做了圆角处理，既减少了加工过程中的应力集中问题，也避免安装维护时尖锐边角划伤操作人员。在液压站、润滑系统、工业储液罐体的运维场景中，液位状态的可视化观测是保障系统稳定运行的核心环节，这类带G1螺纹接口的油位观测结构件，正是为解决密闭罐体内部液位直观查看需求设计的嵌入式观测组件。不同于外置式液位传感器需要配套信号采集、显示终端的复杂配置，该结构件可直接通过螺纹旋合安装在罐体侧壁预设的接口位置，无需额外改造罐体主体结构，安装作业仅需常规管螺纹密封工艺即可完成，适配绝大多数工业常压储液罐体的侧壁安装需求。

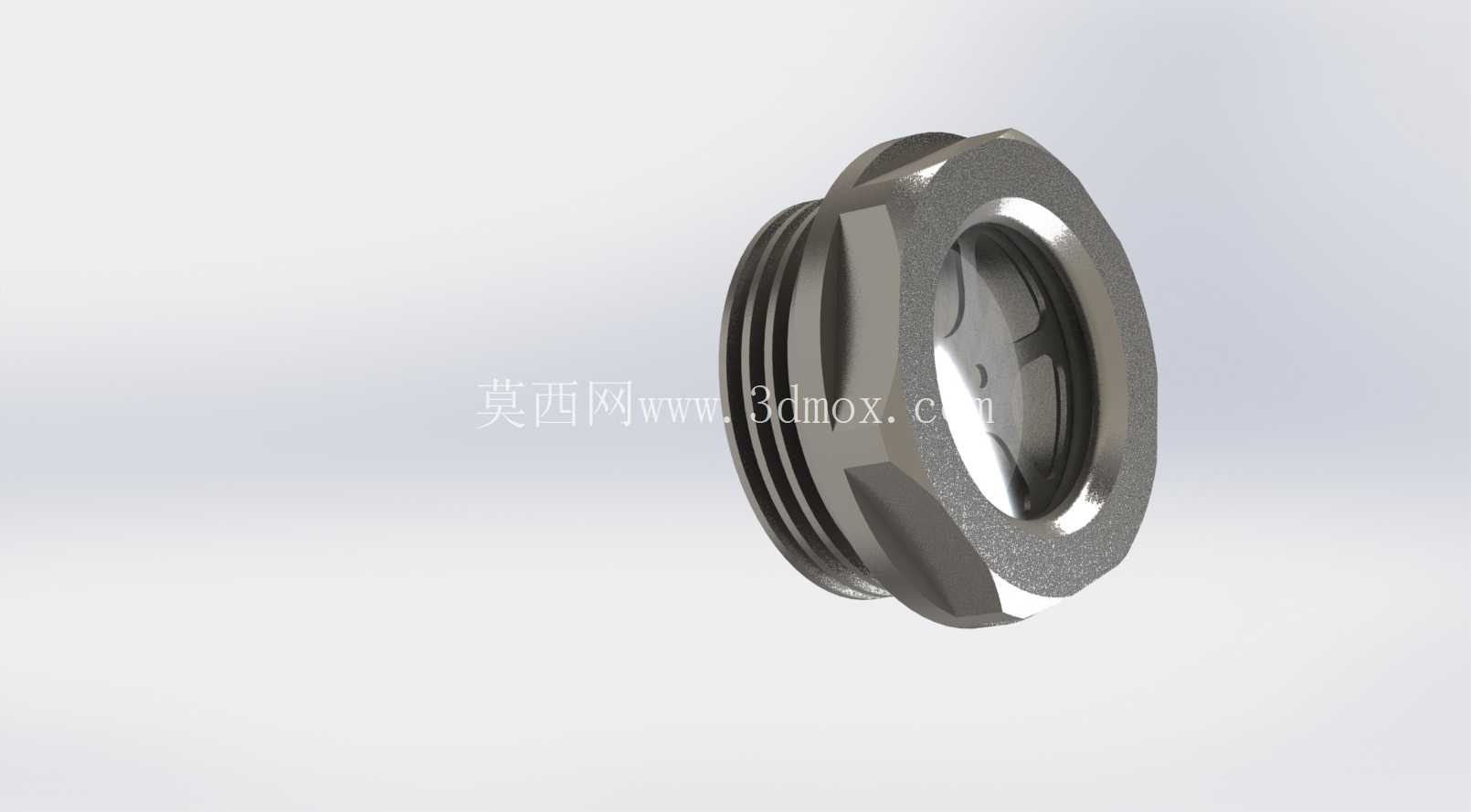

　　零件的安装边界完全遵循G1直管螺纹的标准尺寸规范，螺纹旋合长度控制在常规管螺纹有效啮合区间内，可适配壁厚在3mm到8mm之间的罐体侧壁安装，安装后观测面与罐体外壁基本齐平，不会突出过多造成外部碰撞风险，视窗部位的通透区域直径经过反复校核，既保证足够的观测视野，可清晰看到罐体内油液的液位分界位置，也控制了整体结构的受力跨度，避免大尺寸平面视窗在长期使用中出现变形渗漏。在实际工况应用中，这类油位观测件可耐受常规矿物液压油、润滑油、工业水基介质的长期浸泡，金属本体部分的材质选型适配工业环境下的防腐蚀需求，可在-20℃到80℃的常规工业环境温度区间内稳定工作，不会因为温度变化造成螺纹密封失效或视窗材质脆化。

　　设计过程中重点平衡了观测视野与结构强度的矛盾，没有为了追求大视野盲目扩大透明区域尺寸，而是通过辐条的合理排布，在不遮挡核心观测视线的前提下，给透明视窗提供了均匀的支撑力，即使在罐体存在轻微负压或正压的工况下，视窗受力也能通过辐条均匀分散到外圈金属本体上，避免局部应力过大造成损坏。零件的外圈防滑面做了均匀的切边处理，相邻切边的角度完全适配标准开口扳手的夹持角度，现场安装时不需要定制专用工装，使用常规的活动扳手或对应尺寸的开口扳手即可完成拧紧作业，大幅降低了现场安装的工具门槛。

　　同时，视窗与金属本体的结合部位采用了嵌入式密封结构，密封槽的尺寸公差经过严格控制，装配后密封件处于均匀压缩状态，不会因为长期使用出现密封件老化渗漏的问题，在液压站油箱、稀油润滑系统储油腔、小型冷却水罐等场景中，该结构件可替代传统的管状液位计，减少管路连接点，降低整个系统的渗漏风险，且观测视角更直接，运维人员巡检时可在一米范围内直接清晰识别液位位置，无需凑近读取刻度，大幅提升日常巡检的效率。在建模过程中，螺纹部分严格遵循GB/T7307标准的55度非密封管螺纹参数建模，没有简化螺纹牙型，可直接用于后续的数控加工编程或模具开模参考，辐条部分的曲面过渡全部采用G2连续曲面，既保证加工后表面无明显接刀痕迹，也避免应力集中造成的零件断裂风险，外圈的切边位置与螺纹部分的同轴度公差控制在0.1mm以内，保证安装后视窗面与罐体侧壁的平行度，避免出现观测视窗歪斜影响液位判断的问题。
