高精度螺旋钻输送进给组件结构设计

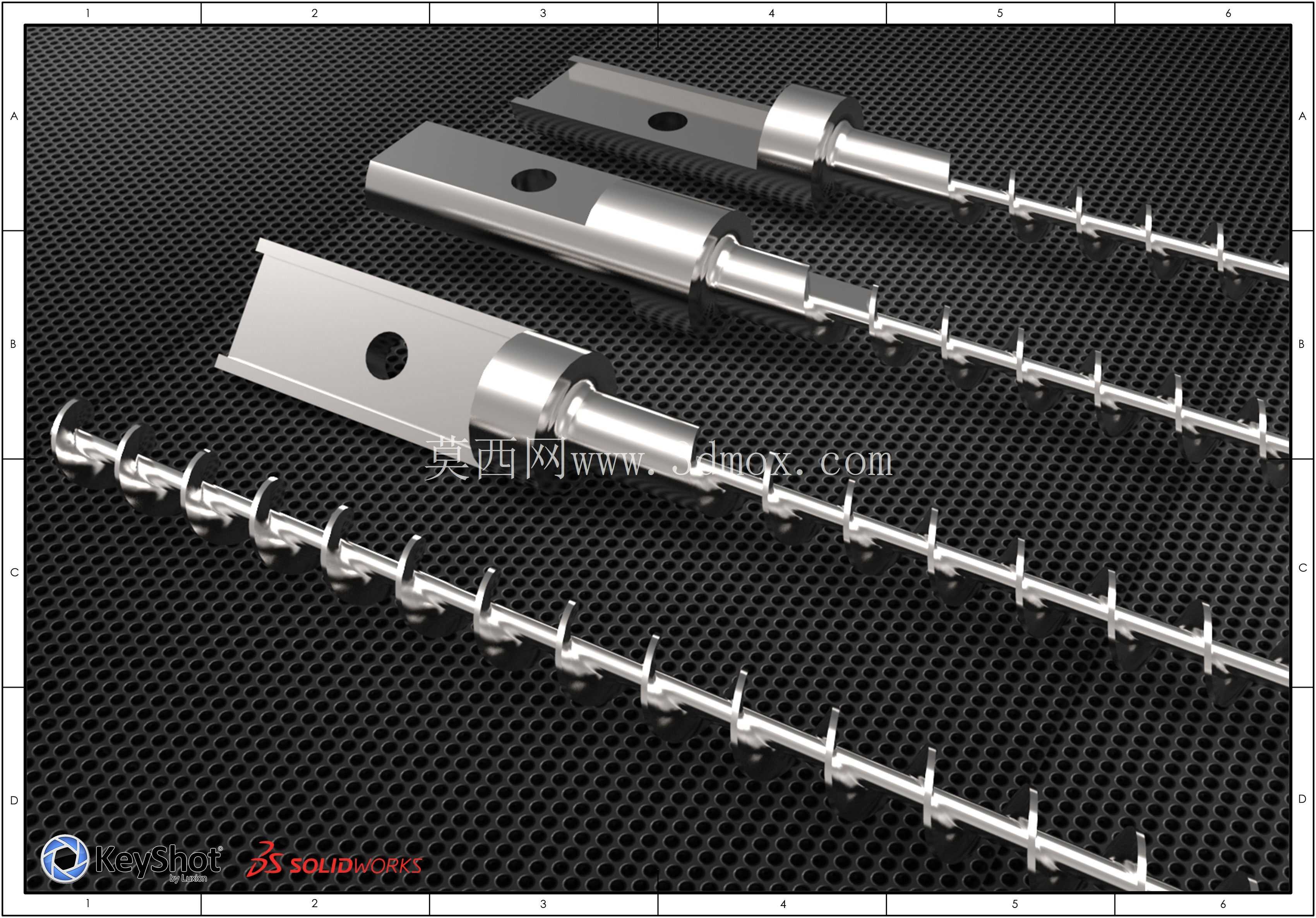

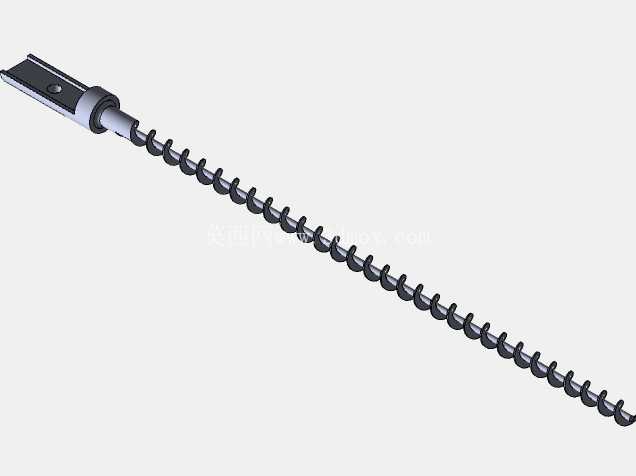

　　传动连接段采用阶梯轴结构，不同直径的轴段分别适配轴承位、密封位与联轴器连接位，轴承位的直径公差选取k6级过渡配合，可保证与深沟球轴承内圈的紧密贴合，密封位预留了O型圈的安装槽，槽深与槽宽按照GB/T3452.3的标准设计，可适配线径3.55mm的丁腈橡胶密封圈，避免输送过程中物料粉尘进入轴承腔造成磨损。螺旋输送段的叶片采用等螺距连续螺旋结构，叶片与中心轴的焊接位置做了圆角过渡处理，避免应力集中造成叶片断裂，叶片的外径根据输送流量需求做了匹配设计，单根钻体的输送效率可通过转速调节覆盖0.2m³/h到1.2m³/h的区间，叶片边缘做了0.5mm的倒角处理，避免输送过程中卡滞大颗粒物料。这套螺旋钻组件的三维结构，核心适配颗粒状、短纤维状以及半流体态物料的定量输送与进给工况，在铸造生产线的砂料输送、注塑工序的颗粒原料喂料、食品加工线的粉料转运场景中都能见到同结构部件的应用。从结构拆解来看，组件分为安装固定段、传动连接段与螺旋输送段三个核心部分，安装固定段采用带定位孔的扁方结构，安装时可通过螺栓穿过定位孔将钻体固定在设备的安装基座上，扁方结构可避免钻体工作时出现周向转动，定位孔的位置经过公差匹配，能保证钻体与安装面的贴合间隙控制在0.02mm以内，避免长期工作出现松动偏移。

　　设计过程中重点考虑了安装边界的适配性，钻体总长度可根据设备的安装腔体深度做模块化调整，固定段的扁方尺寸统一为通用规格，可适配多数现有输送设备的安装接口，不需要对原有设备做大规模改造即可替换安装。传动连接段的轴伸长度预留了联轴器的安装空间，可适配不同规格的刚性联轴器与挠性联轴器，不管是与减速电机直连还是通过链轮链条传动都能匹配。螺旋段的叶片与输送腔体内壁的间隙控制在1mm到1.5mm之间，间隙过小会增加转动阻力，甚至出现叶片刮蹭腔壁的情况，间隙过大则会造成物料残留，降低输送精度，尤其是在铸造砂料输送场景中，残留的型砂长时间堆积会固结在腔壁上，影响后续的输送效率。

　　从受力角度分析，钻体工作时主要承受扭矩与轴向力，扭矩来自电机传递的动力，用于推动物料沿轴向移动，轴向力来自物料对叶片的反作用力，因此在传动段的轴承配置上，选取了深沟球轴承搭配推力球轴承的组合，深沟球轴承承担径向载荷，推力球轴承承担轴向载荷，可保证钻体在0到300r/min的转速区间内稳定运行，不会出现窜动问题。叶片的厚度根据输送物料的磨琢性做了差异化设计，输送磨琢性较强的铸造砂、矿粉类物料时，叶片厚度选取3mm，输送塑料颗粒、粮食类低磨琢性物料时，叶片厚度可调整为2mm，在保证结构强度的前提下降低整体重量，减少转动惯量。

　　固定段的定位孔中心到传动段轴肩的距离为关键安装尺寸，该尺寸的公差控制在±0.1mm以内，可保证钻体安装后螺旋段与腔体的同轴度，避免出现单边刮蹭的情况。整个结构没有复杂的异形曲面，所有加工面都可通过普通车床、铣床完成加工，焊接位置也便于后续的打磨与动平衡校正，量产时的加工成本可控，后期维护时如果出现叶片磨损，可单独更换螺旋段，不需要整体替换整个钻体，降低了设备的运维成本。在实际选型应用中，可根据输送物料的特性、输送距离、单位时间输送量来调整螺旋叶片的螺距、叶片直径以及钻体总长度，这套三维结构将各个参数做了参数化关联，调整尺寸时不需要重新绘制整体结构，只需要修改对应参数即可生成新的规格模型，能大幅缩短设计选型的周期。
