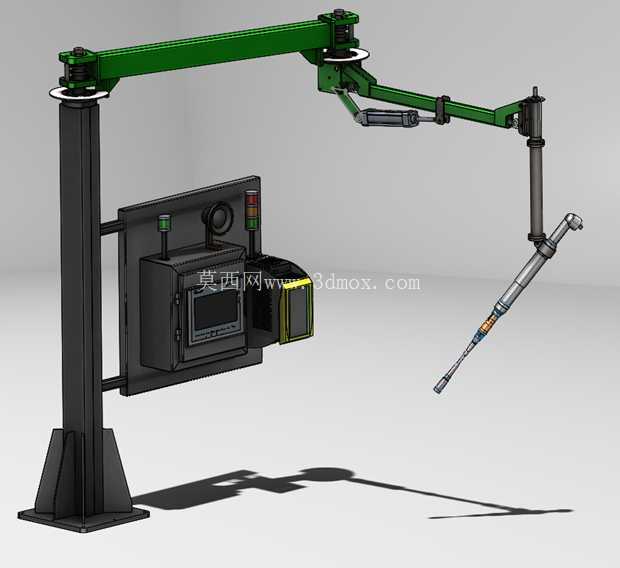

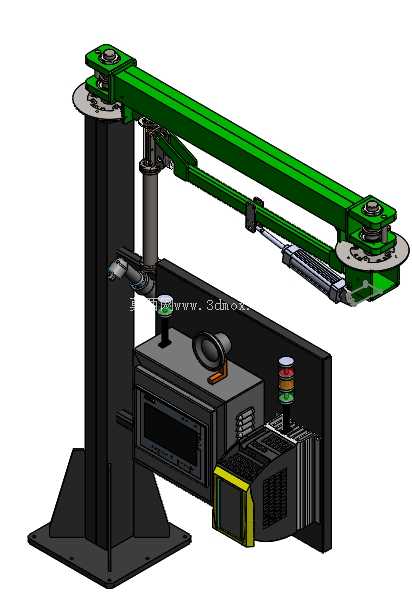

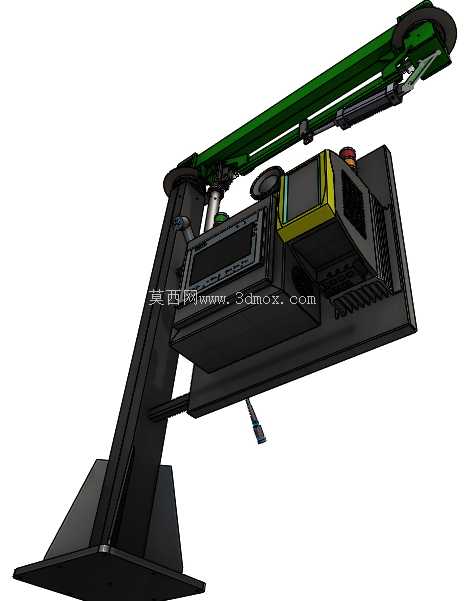

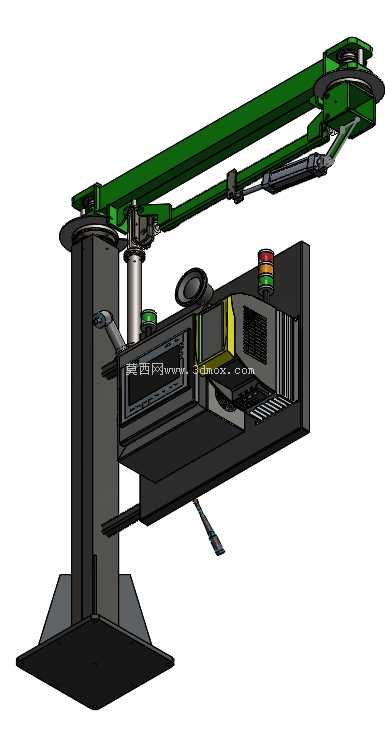

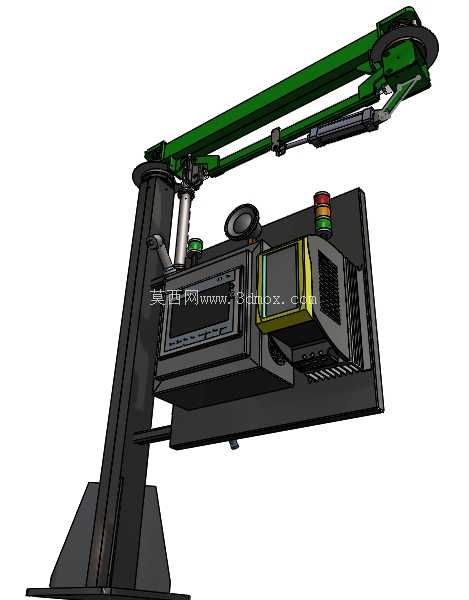

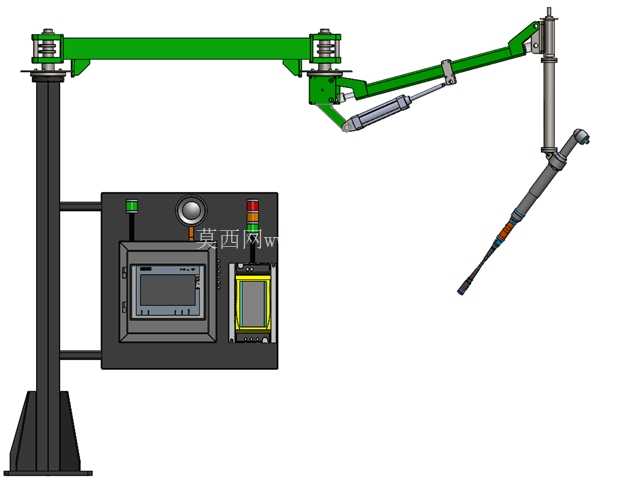

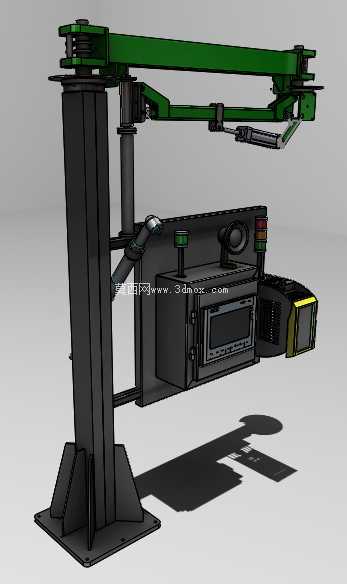

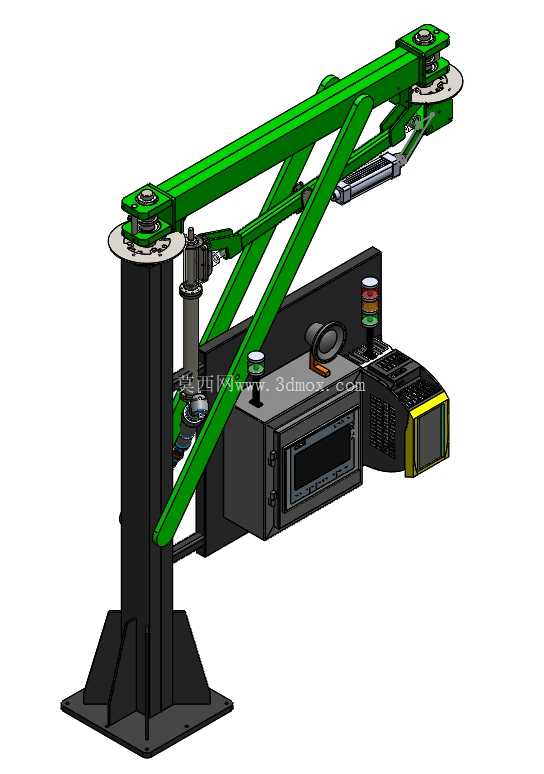

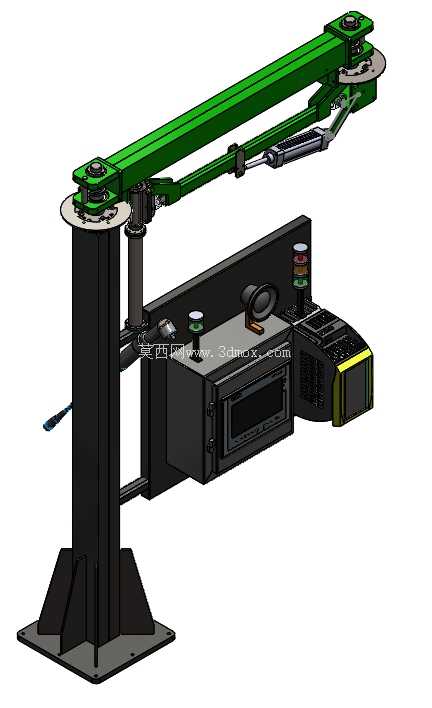

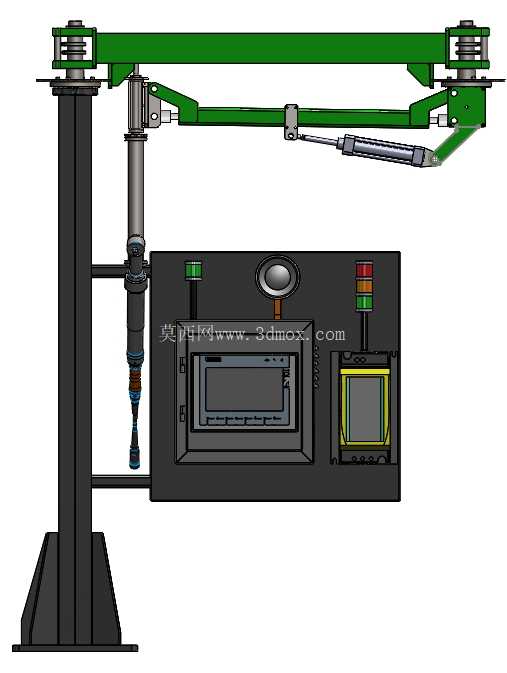

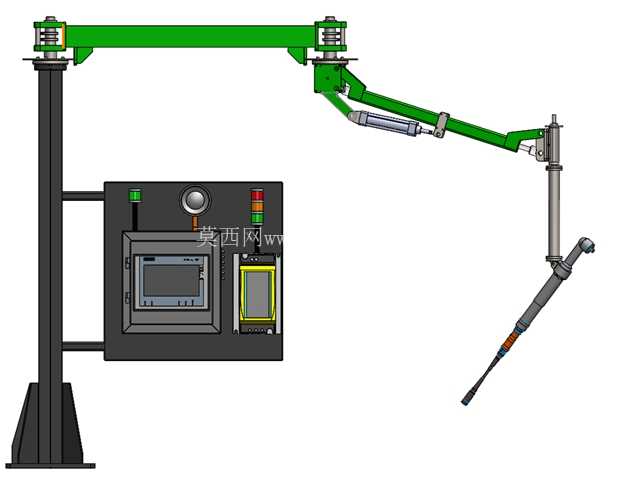

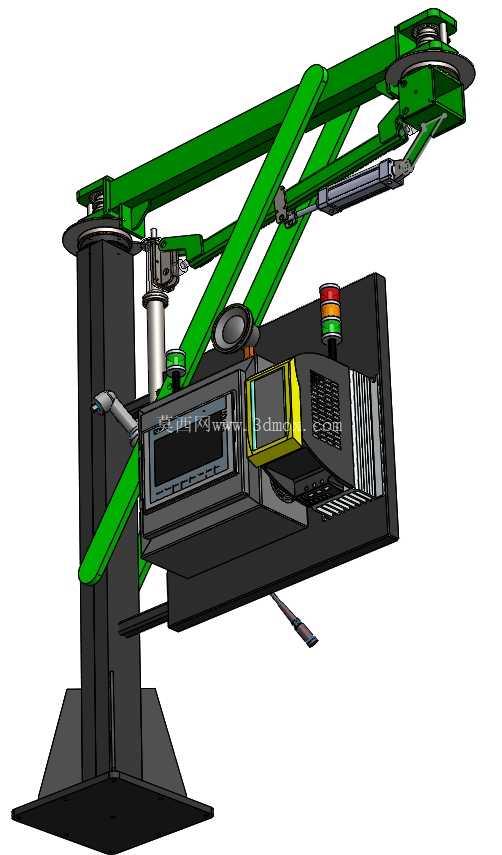

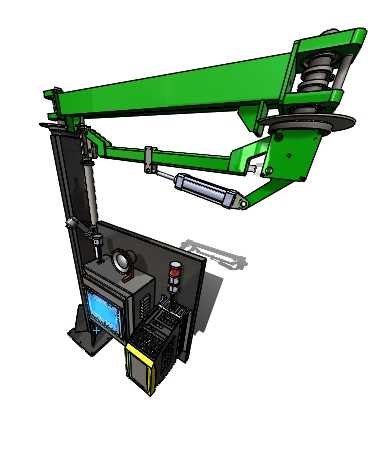

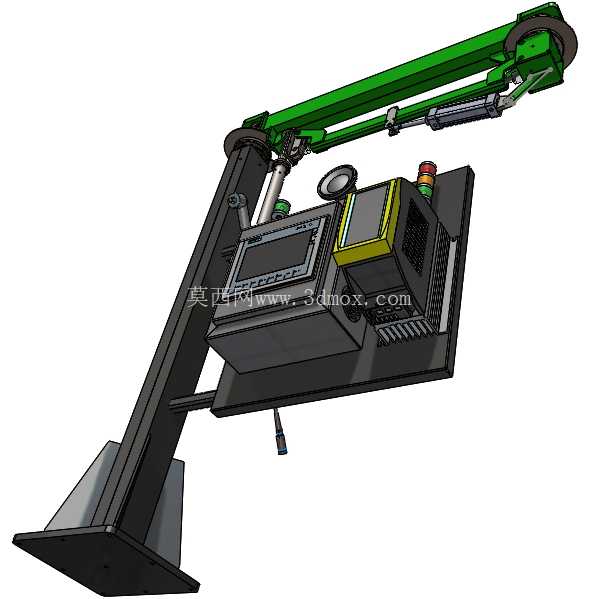

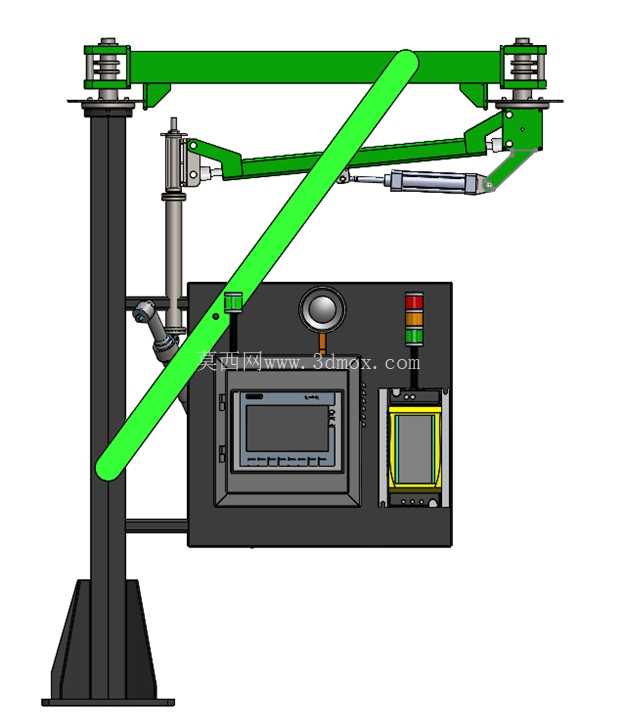

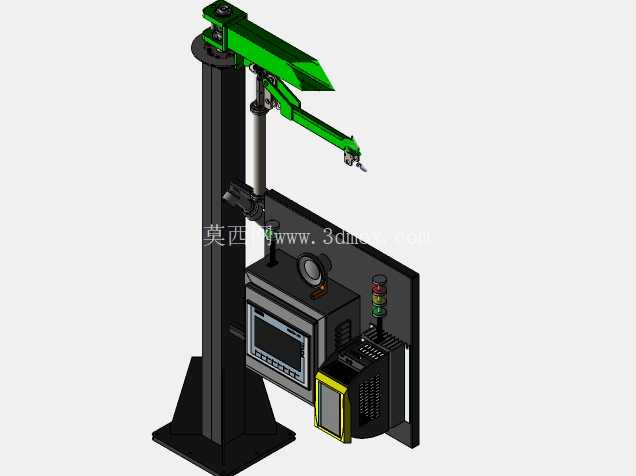

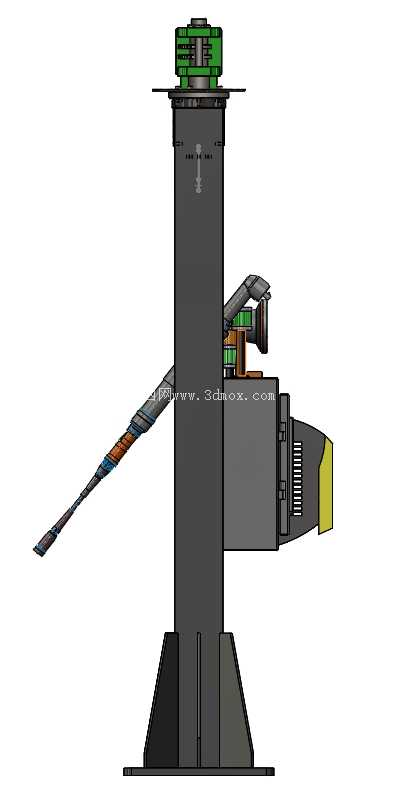

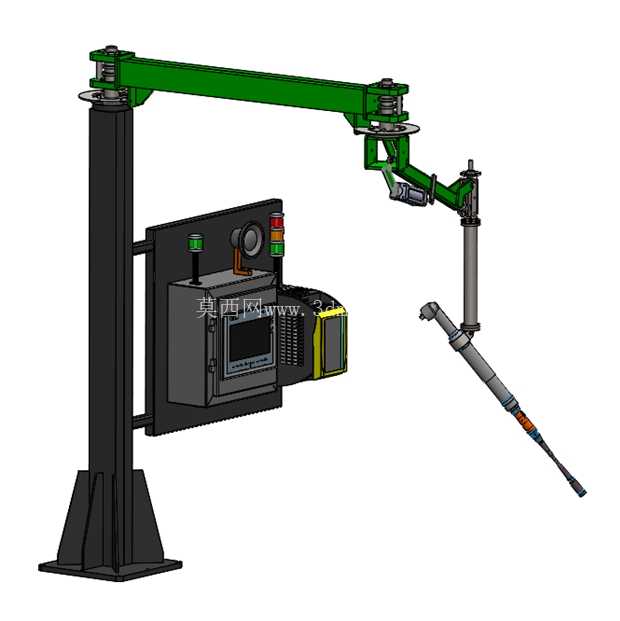

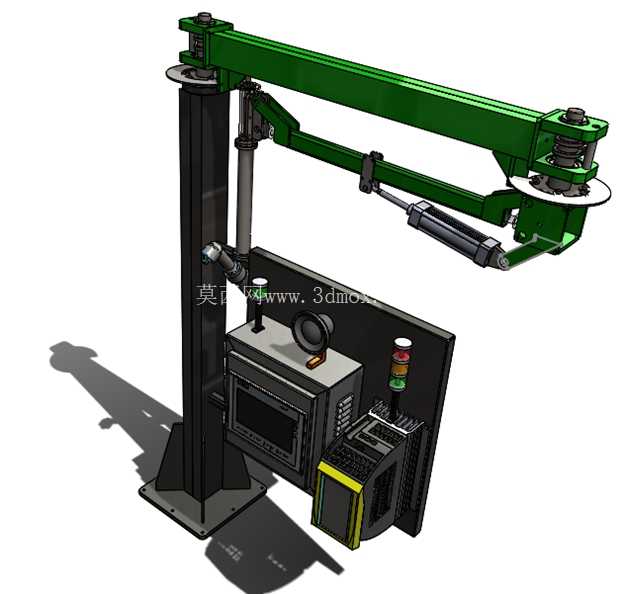

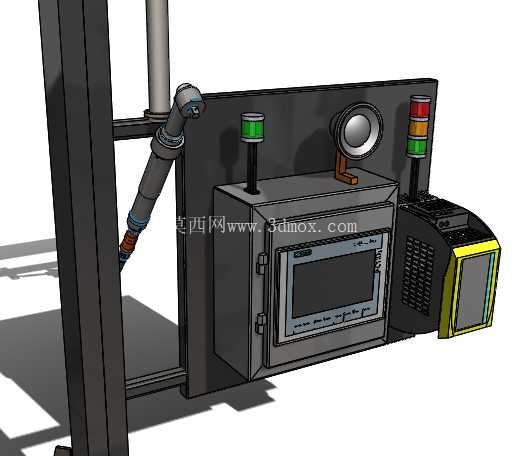

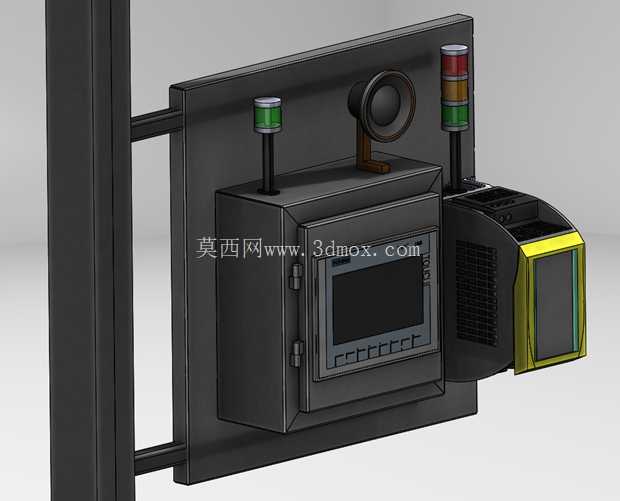

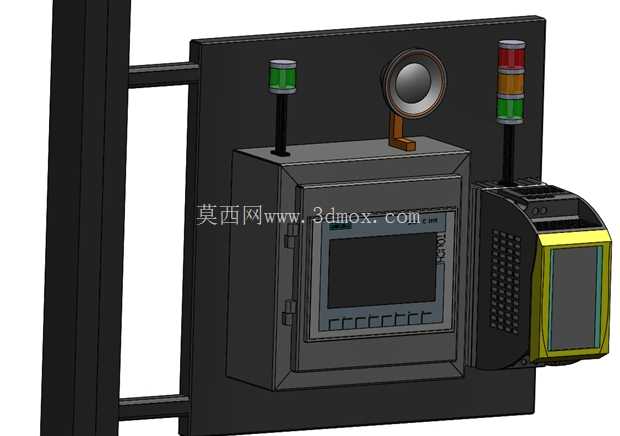

在重型螺栓紧固、大扭矩装配作业场景中,作业端产生的反向扭矩如果直接传递到操作人员手臂,轻则造成作业疲劳、装配精度失准,重则引发关节扭伤、工具脱手等安全事故,扭矩反作用力臂正是为抵消这类作业反冲力矩设计的专用工装结构,在汽车总成装配、重型机械零部件拧紧、铸造件后处理锁付工位有着极高的应用普及率。这套结构采用立柱悬臂式布局,底部为三角加强型落地安装座,安装面预留四个地脚螺栓固定孔,可直接固定在车间硬化地面或者装配工位的钢制平台上,立柱主体采用厚壁矩形型钢焊接成型,内部增设加强筋板避免大扭矩负载下出现立柱弯折形变,悬臂段采用变截面箱型梁结构,靠近回转支座的位置截面尺寸更大,向作业端逐步收窄,在保证整体结构刚性的前提下尽可能降低悬臂自重,减少回转部位的负载压力。

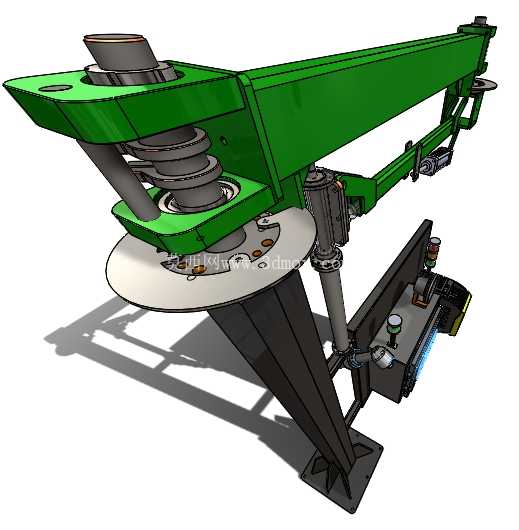

回转连接部位采用双列圆锥滚子轴承搭配碟簧组的结构,既可以承受悬臂自重带来的径向载荷,也能抵消作业时产生的轴向窜动,碟簧组的预紧力可根据实际作业的扭矩上限进行调整,保证回转动作顺滑无旷量,同时不会因为间隙过大造成作业端的位置偏移。悬臂末端设置有快换式工具连接法兰,可适配不同规格的拧紧轴、气动扭矩扳手、电动定扭工具,法兰盘上的定位销孔采用等距分布设计,更换工具时无需重新调整对位精度,连接部位内置的扭矩传递块可将工具作业时产生的反向力矩直接传导到悬臂梁结构上,完全阻断反力矩向操作端传递。

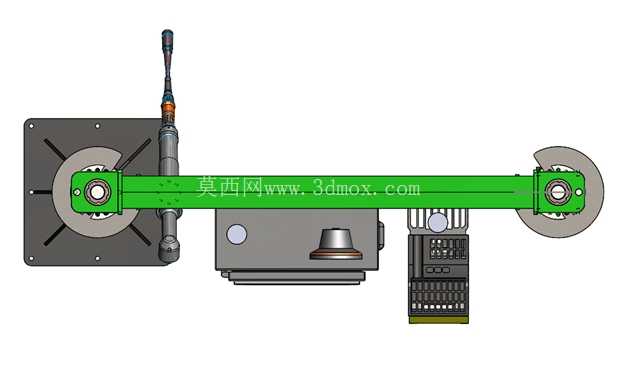

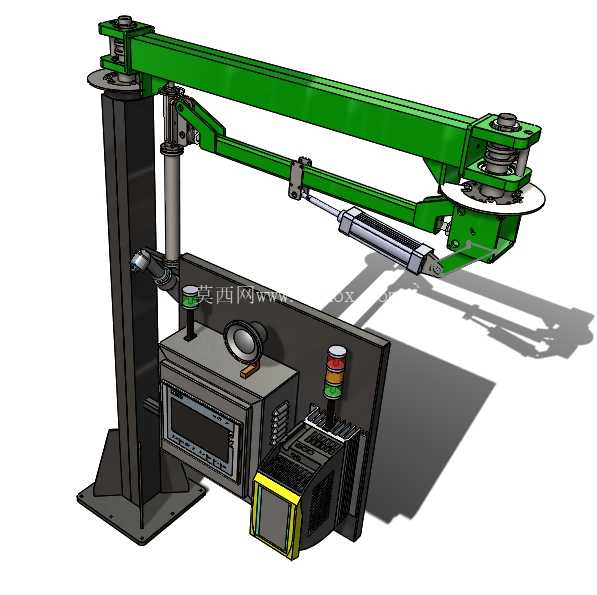

悬臂与立柱之间还增设了气弹簧辅助支撑结构,可在操作人员调整作业高度时提供恒定的支撑力,单手即可完成悬臂上下角度的调整,降低工位操作的劳动强度,气弹簧的两端均采用万向球头连接,可适配悬臂多角度摆动时的角度变化,避免出现运动卡滞。整套结构的作业覆盖范围以立柱中心为原点,水平方向可实现340度回转覆盖,竖直方向的作业高度调整范围可适配从地面到1.8米高度的不同工位需求,安装时需要保证底座安装面的平面度公差不超过0.2mm/m,避免立柱倾斜造成悬臂回转时出现卡顿,或者长期偏载造成轴承过早磨损。设计过程中针对最大500N·m的反扭矩负载做了有限元校核,悬臂梁在最大负载工况下的最大形变量不超过0.3mm,完全满足定扭工具作业时的位置精度要求,不会因为结构形变造成螺栓拧紧角度出现偏差,所有焊接部位均采用满焊工艺,焊后做去应力退火处理,避免长期交变扭矩负载下出现焊缝开裂的问题。外露的金属结构件表面做喷塑防锈处理,转动配合部位均设置有防尘密封圈,可适配铸造车间多粉尘的作业环境,减少粉尘进入轴承配合面造成的磨损,日常维护仅需定期在注油嘴处加注润滑脂即可,无需复杂的拆解保养。
在实际工位应用中,这类反作用力臂可将操作人员承受的反扭矩降低95%以上,原本需要两名操作人员配合完成的大扭矩螺栓拧紧作业,单人即可轻松完成,同时可避免因为反冲力造成的螺栓拧紧扭矩超差问题,提升装配作业的一致性,尤其适合多品种小批量的装配工位,可根据不同的作业工具快速更换连接接头,适配不同的生产作业需求。结构上没有采用复杂的电控或者液压驱动结构,纯机械结构的设计故障率极低,适合在生产节拍快、作业环境复杂的工业车间长期连续使用,安装时不需要对现有工位做大规模改造,仅需预留足够的回转空间即可完成部署,悬臂的水平长度可根据实际工位的覆盖范围需求做调整,连接法兰的尺寸也可根据常用工具的安装规格做定制化修改,整体结构的通用性较强。
