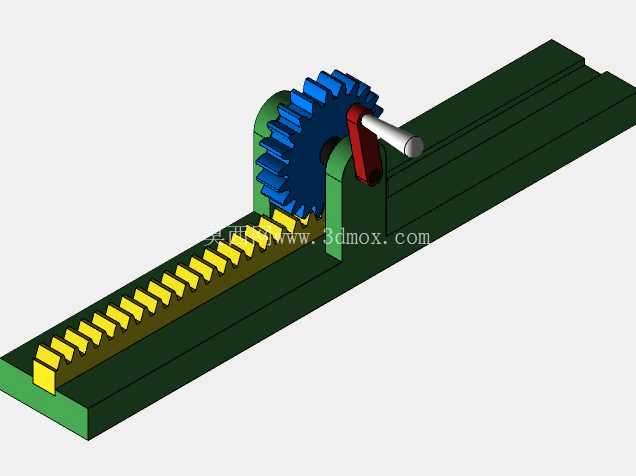

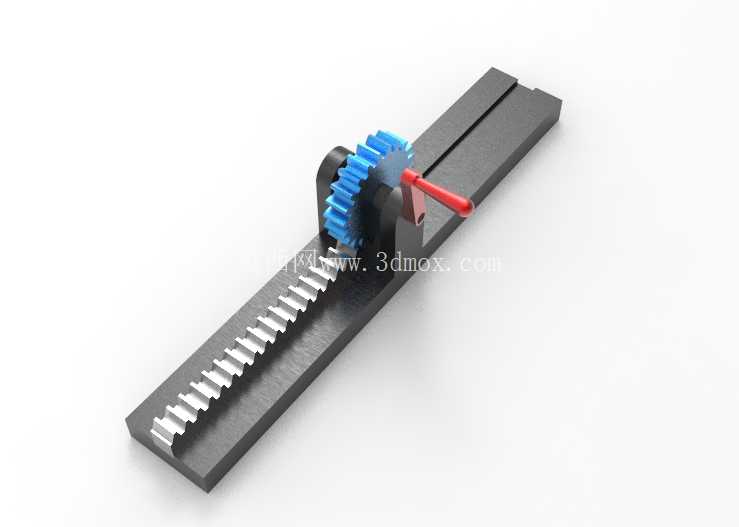

手动操作式齿轮齿条直线传动机构

这套齿轮齿条传动结构，是手动直线进给场景里非常典型的基础执行单元，在小型工装夹具调整、教学演示教具、轻型工位滑台进给、检测设备的手动位移平台上都有广泛应用，不需要额外配置动力源，纯手动操作就能实现稳定的直线往复运动，对没有气源、电源接入的简易作业工位适配性极强。

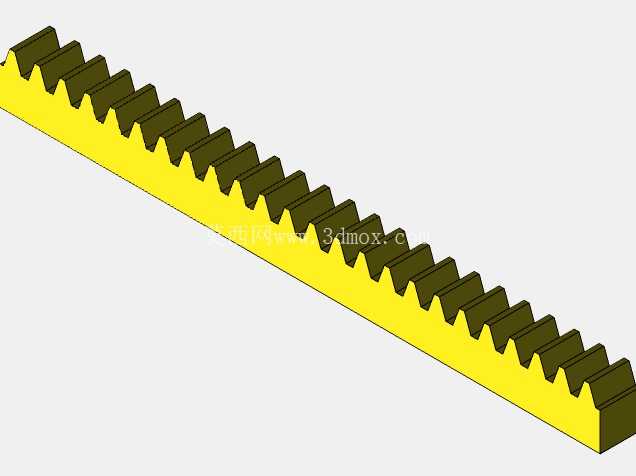

从功能特性来看，这套结构核心是依靠齿轮与齿条的渐开线齿形啮合，把摇柄输入的旋转运动直接转化为齿条的直线运动，传动过程没有中间转换环节，传动效率在手动机构里属于较高水平，齿侧间隙可以通过调整齿轮安装座的位置进行微调，既可以避免间隙过大导致的回程空程误差，也能防止啮合过紧造成的操作卡滞、齿面异常磨损。齿条采用长条形直齿结构，安装基准面为底部的平面与侧面的定位凸台，安装时可以直接贴合在设备的安装基板上，通过侧面的紧固螺钉锁紧，不需要额外设计复杂的定位结构，安装调试的门槛很低，普通装配人员按照定位面贴合的要求就能完成装配。

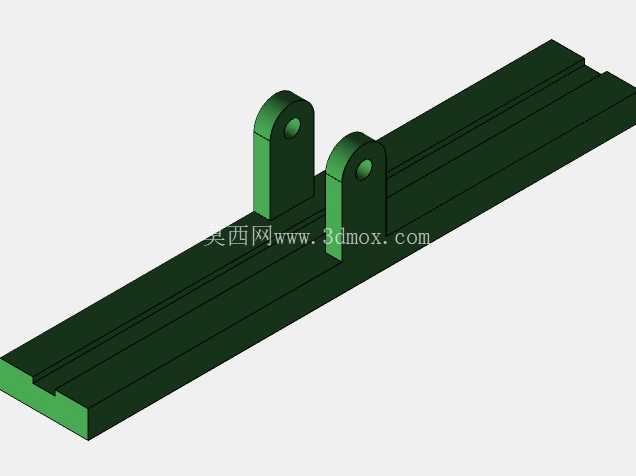

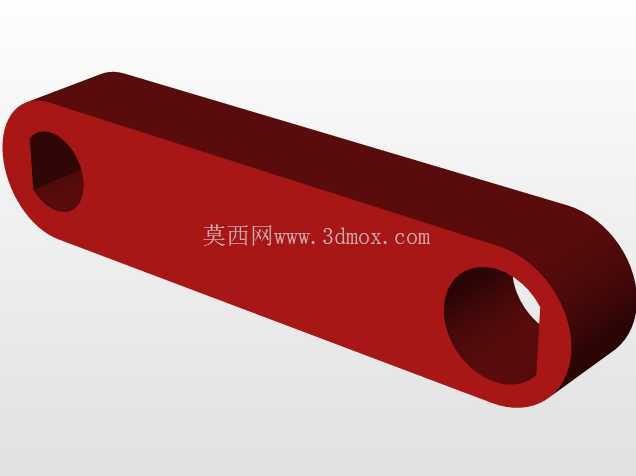

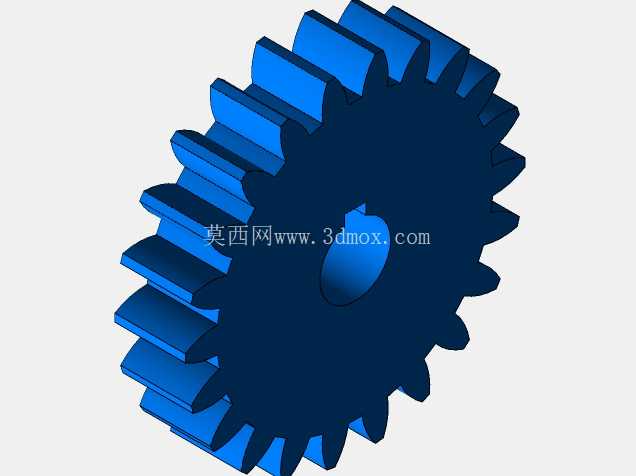

设计思路上，这套结构优先考虑了手动操作的人机工程与可靠性，齿轮部分的安装座采用立式支撑结构，齿轮轴穿过支撑座的安装孔，一端固定操作摇柄，摇柄的长度经过适配，手动转动时的力臂长度合适，操作人员不需要施加过大的力就能带动齿条移动，即使是长时间调整工位的场景，也不会造成明显的操作疲劳。齿轮与齿条的齿形参数做了匹配设计，模数选择兼顾了传动强度与传动精度，手动操作时的移动分辨率足够应对常规的工位调整需求，不会出现转动一点就移动过大距离、无法精准定位的问题。齿条的行程长度根据实际安装需求可以做适配裁剪，图中展示的基础款行程可以覆盖多数小型手动调整场景的位移需求，两端预留了限位块的安装位置，防止操作时齿轮脱出齿条的啮合区间，造成结构失效。

从安装边界来看，齿条的截面为矩形结构，宽度与高度尺寸都做了标准化适配，可以直接匹配市面上常规的直线导轨滑块安装位，也可以单独作为传动部件搭配自制的滑动导向结构使用，齿轮安装座的底部安装孔位间距符合通用的安装孔距标准，不需要重新打孔攻丝就能固定在多数设备的安装平台上。齿轮轴的径向跳动公差控制在手动机构的合理范围内，转动时不会出现明显的偏心晃动，保证啮合过程中齿面接触均匀，不会出现局部齿面受力过大导致的崩齿、磨损过快问题。操作摇柄采用防滑的握持结构，表面做了防滑处理，手上沾有少量切削液或者油污的时候也能稳定操作，不会出现打滑的情况。

在实际应用中，这类结构经常被用在小型台钻的进给调整、木工机械的靠尺位置调整、非标检测设备的探头位置手动微调、教学用机械原理演示装置上，因为结构简单、维护方便，不需要复杂的润滑系统，只需要定期在齿面涂抹少量润滑脂就能保证长期顺畅运行，故障率远低于带传动、链传动类的手动调整结构。和丝杠类手动传动结构相比，齿轮齿条结构的移动速度更快，适合需要长行程快速调整的场景，不需要像丝杠那样转动很多圈才能移动较长距离，调整效率更高，同时结构的整体刚性更好，承受径向载荷的能力更强，在有一定切削负载的手动进给场景下，不会出现丝杠结构容易出现的弯曲变形问题。设计建模的时候，齿形部分严格按照渐开线圆柱齿轮的标准参数生成，啮合间隙的模拟装配也做了干涉检查，确保实际加工装配后不会出现卡滞、干涉的问题，所有安装孔位、定位面的尺寸都标注了合理的公差范围，加工时按照常规的机加工精度就能满足装配要求，不需要过高的加工精度就能实现顺畅的传动效果，整体的制造成本也控制在较低水平，适合批量应用在各类简易手动调整的设备上。
