商用杠杆式洋葱分切加工设备结构设计

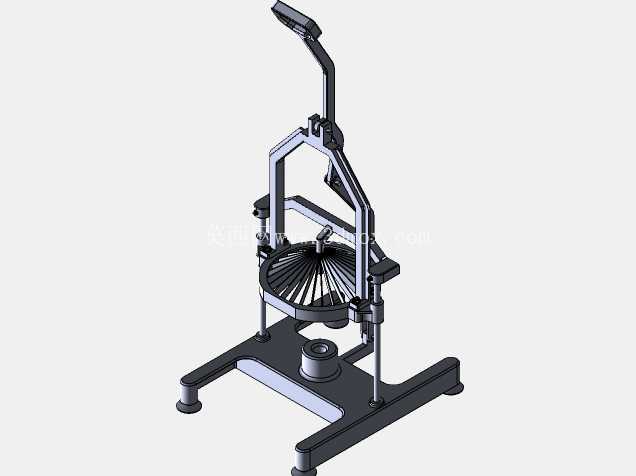

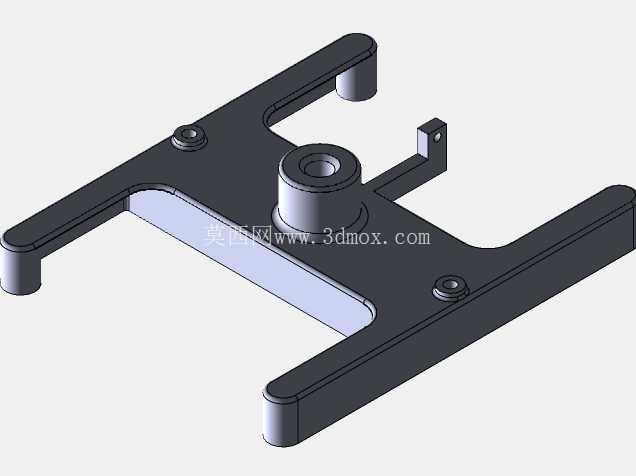

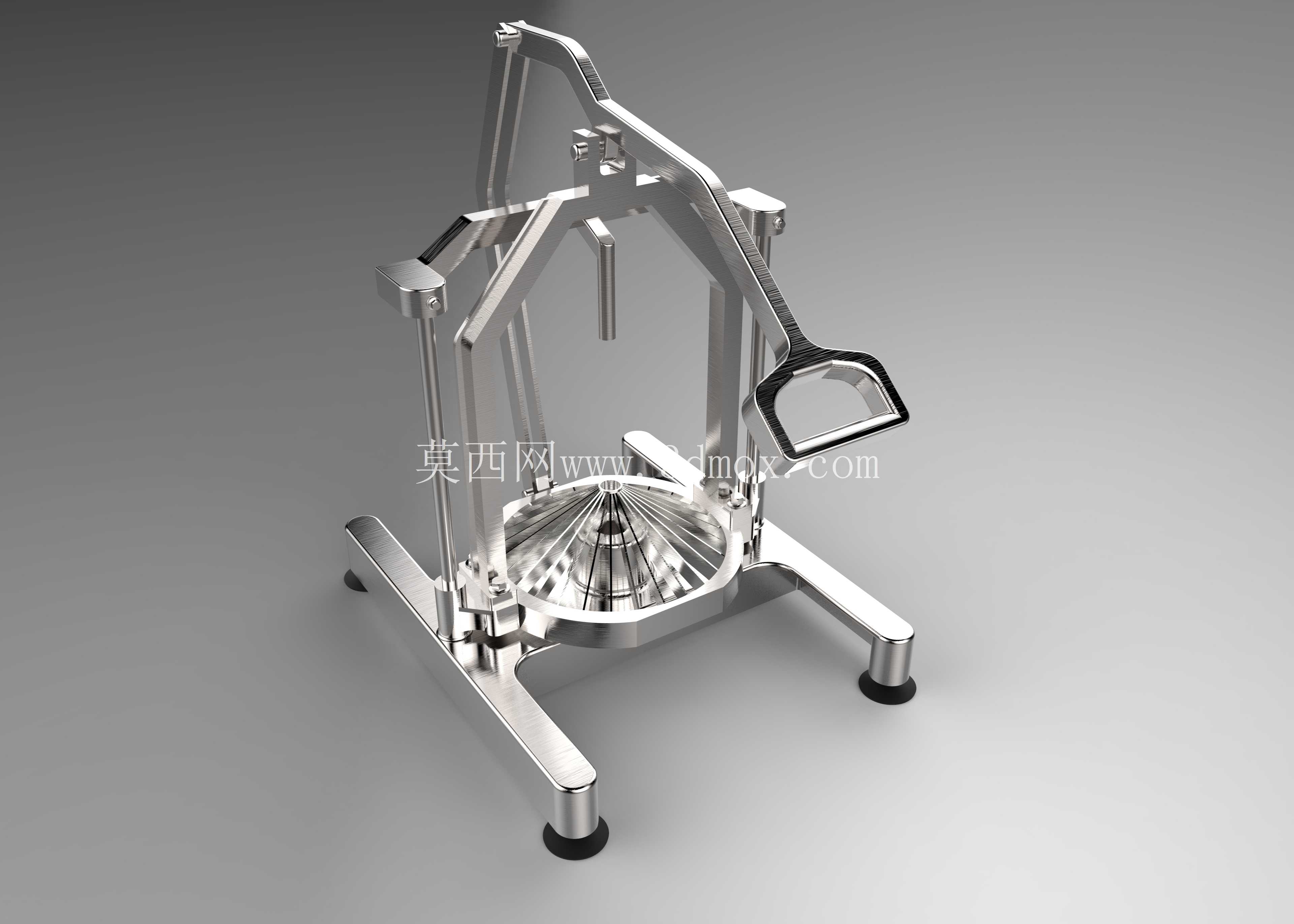

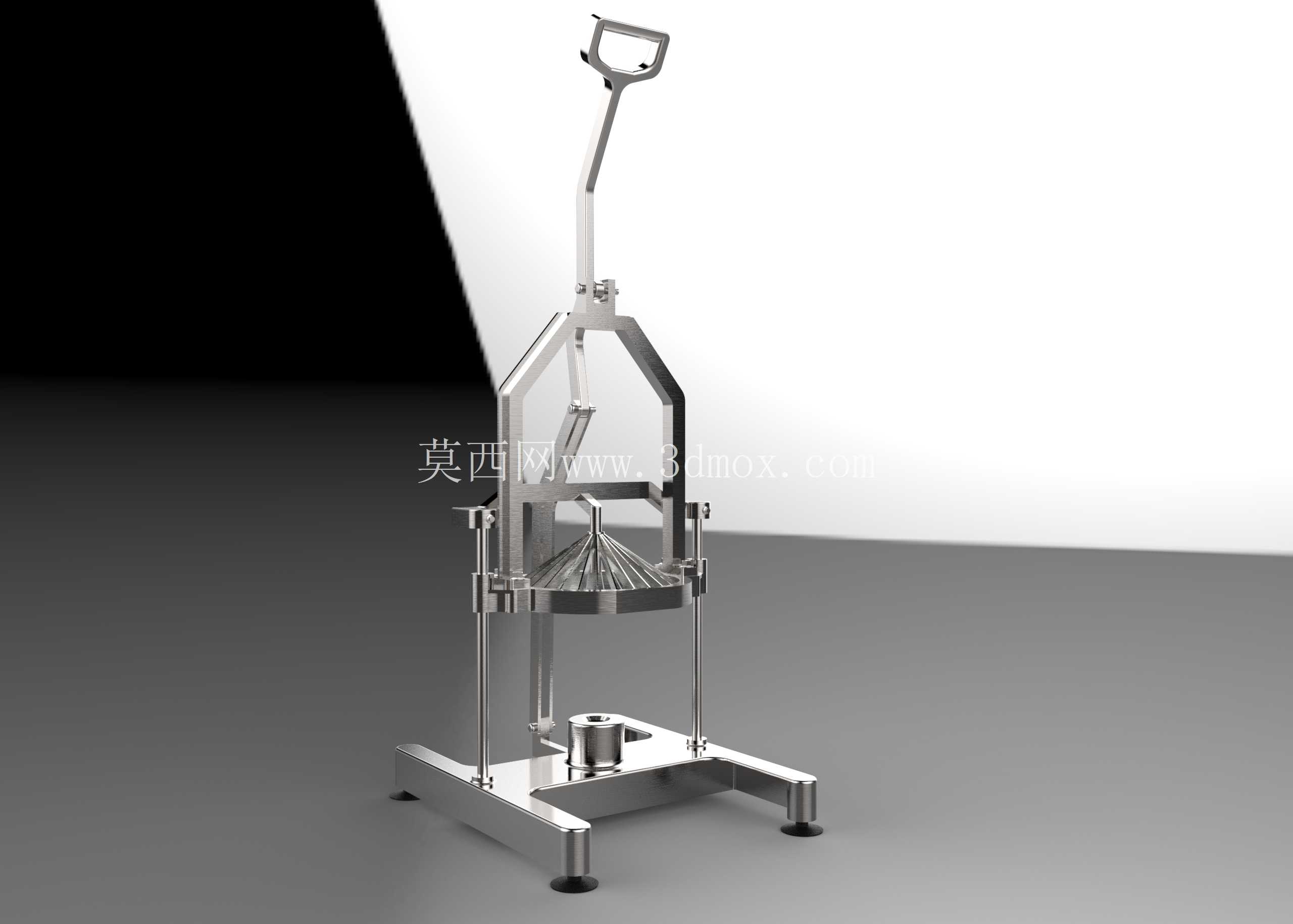

　　从结构设计逻辑来看，整机采用立式杠杆增力结构，核心受力框架全部采用食品级304不锈钢板材折弯焊接成型，避免长期接触食材汁水出现锈蚀问题，框架底部设置四个带橡胶防滑垫的支撑脚，单脚直径30mm，高度15mm，安装时无需额外打膨胀螺栓固定，直接放置在平整的不锈钢操作台面即可使用，整机放置边界尺寸控制在长320mm、宽280mm、高450mm区间，不会占用过多后厨操作台面空间，适配大多数商用厨房的标准操作台安装使用。这款手动杠杆式洋葱分切设备，主要面向餐饮后厨、生鲜净菜加工、小型食品预处理工位的批量洋葱分切作业场景，相比传统手持刀具分切的作业方式，能够在保证分切瓣数均匀一致的前提下，大幅降低操作人员的手部劳动强度，同时避免洋葱汁液直接接触手部皮肤、眼睛带来的刺激问题，适配直径在60mm到120mm区间的球形洋葱分切需求，也可兼容同尺寸规格的土豆、柠檬、苹果等球形果蔬的分切作业。

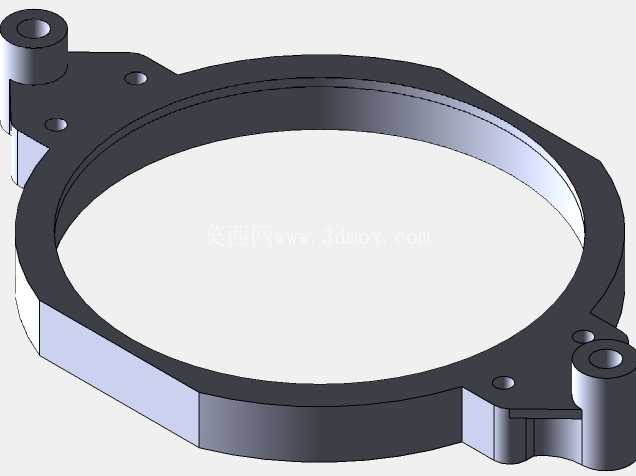

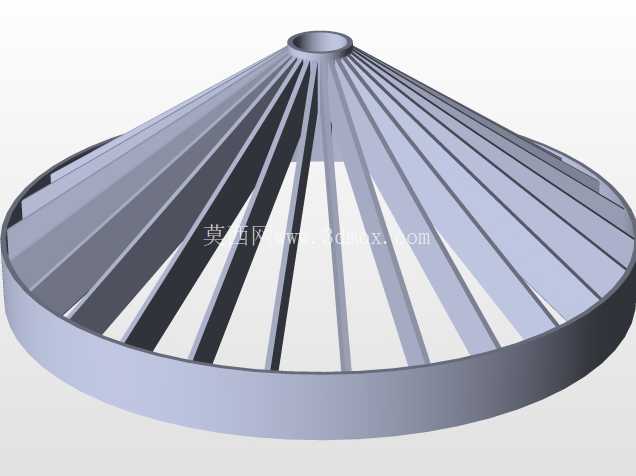

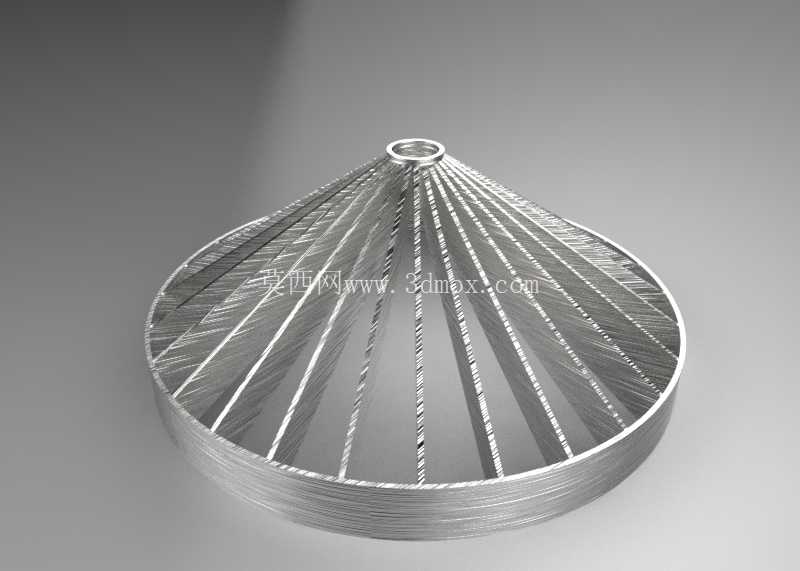

　　设备的核心执行部件为底部的放射状分切刀组，刀组采用12片径向布置的食品级不锈钢刀片，刀片厚度1.2mm，刃口经过精磨处理，分切时刀片沿洋葱球心径向切入，能够将整颗洋葱一次性均匀分切为12瓣，分切断面平整，不会出现果肉挤压碎裂的问题；刀组采用快拆式定位结构，无需额外工具即可向上提起完成拆卸，方便日常使用后的清洗与刀片维护，刀组下方设置镂空沥水底座，分切过程中溢出的洋葱汁水可通过镂空槽直接流入下方配套的接汁盘，避免汁水在台面积攒污染操作环境。

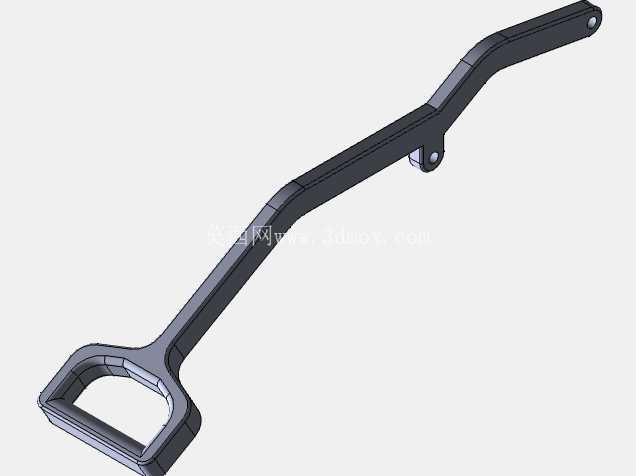

　　上部的杠杆施压机构采用四连杆导向设计，操作手柄延伸长度为220mm，根据杠杆力矩计算，操作人员仅需施加150N左右的下压力即可完成整颗洋葱的分切作业，相比直压式结构省力60%以上；施压端设置圆形压料盘，压料盘表面覆盖食品级硅胶防滑层，下压过程中能够稳定固定洋葱顶部位置，避免洋葱在分切过程中出现偏移、滚动导致分切不均的问题，压料盘的下行行程设置为120mm，完全覆盖常规尺寸洋葱的高度区间，行程终点设置硬限位结构，避免压料盘过度下行碰撞刀片造成刃口崩损。

　　两侧的垂直导向柱采用直径16mm的实心不锈钢圆棒加工而成，导向柱与上部滑动座之间设置自润滑铜套，长期往复使用也不会出现卡顿、晃动问题，保证压料盘始终保持垂直下行轨迹，不会出现偏载导致刀片受力不均变形的问题。从实际使用的流程来看，操作人员仅需将去皮后的洋葱放置在底部刀组的中心定位凸台上，单手下压操作手柄即可完成一次分切作业，单次作业周期不超过3秒，单小时处理量可达到1000颗以上，完全满足中小型餐饮门店、净菜加工点的洋葱预处理产能需求；设备整体没有复杂的传动部件与电气元件，日常维护仅需定期在导向柱表面涂抹食品级润滑脂、检查刀片紧固螺丝是否松动即可，故障率极低，适合非专业机械维护人员的使用场景。在结构建模过程中，所有受力连接位置均做了圆角过渡处理，避免应力集中导致框架开裂，焊接位置全部做了打磨抛光处理，不存在卫生死角，符合食品加工设备的卫生安全设计要求，整机重量控制在8.5kg左右，方便操作人员根据使用需求挪动设备位置，不需要固定安装点位。
