可转位倒角面铣加工刀盘结构

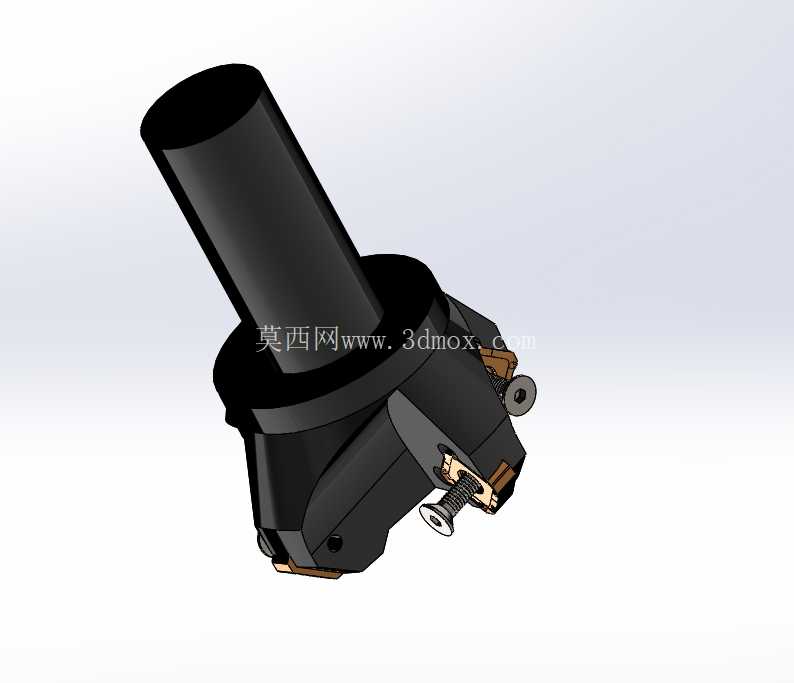

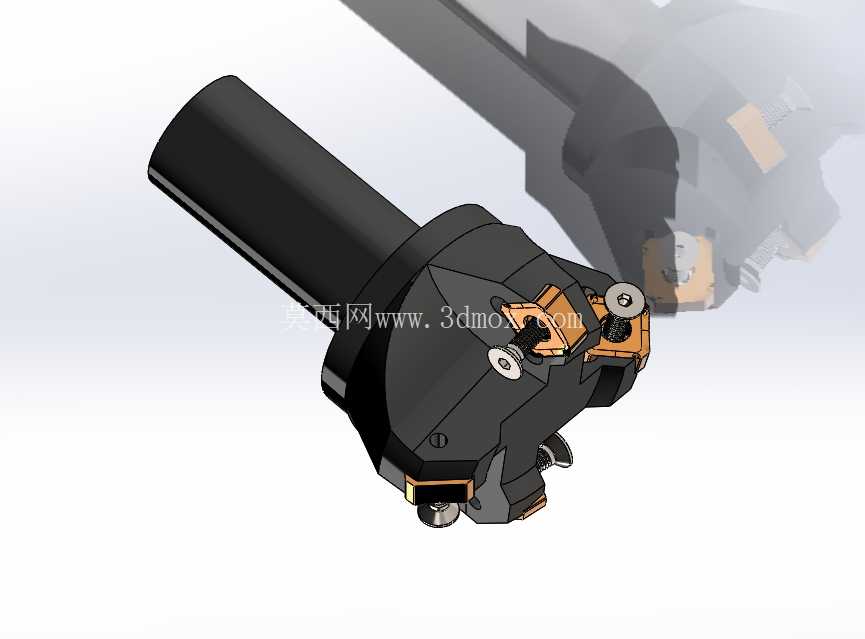

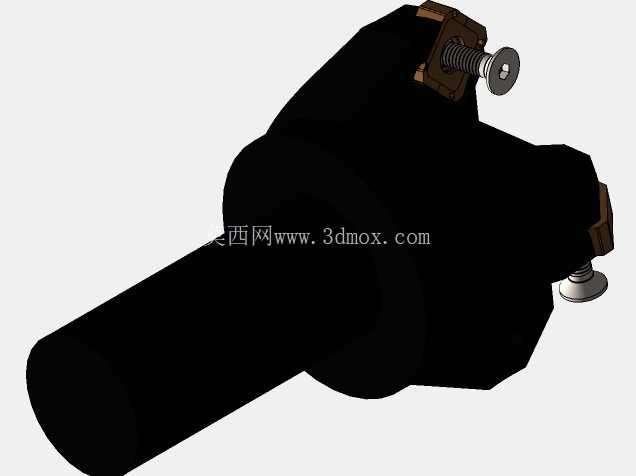

　　这款刀盘结构主要面向金属切削加工场景，适配立式加工中心、数控铣床等常规机加工设备的端面倒角、小范围平面铣削工序，在批量零件的边角去毛刺、焊接坡口预加工、装配导向面成型等工位有很高的适配性。从结构设计来看，刀盘采用直柄侧固式装夹结构，柄部直径遵循通用数控刀柄的夹持公差标准，可直接适配ER夹头、侧固式刀柄等常规夹持部件，无需额外定制转接件，安装时柄部插入刀柄后通过侧固螺钉锁紧即可，装夹重复定位精度可控制在0.02mm以内，能满足常规铣削加工的跳动要求。刀盘本体采用合金钢材质做调质处理，核心安装面做硬化耐磨处理，刀片槽位的定位面经过精磨加工，保证每片可转位刀片安装后切削刃的径向、轴向跳动量控制在合理公差范围内，避免单刃过载导致的刀片崩损。

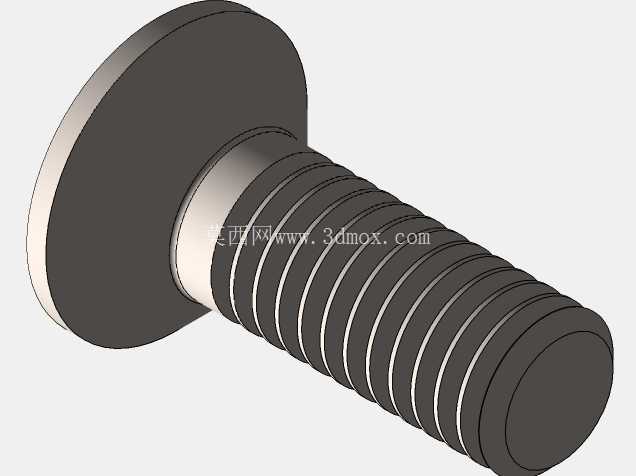

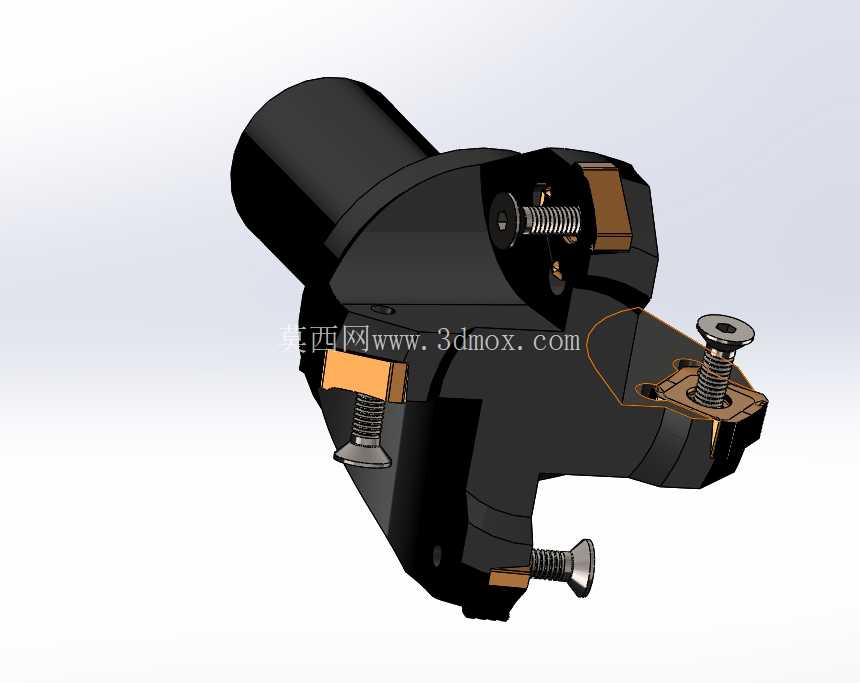

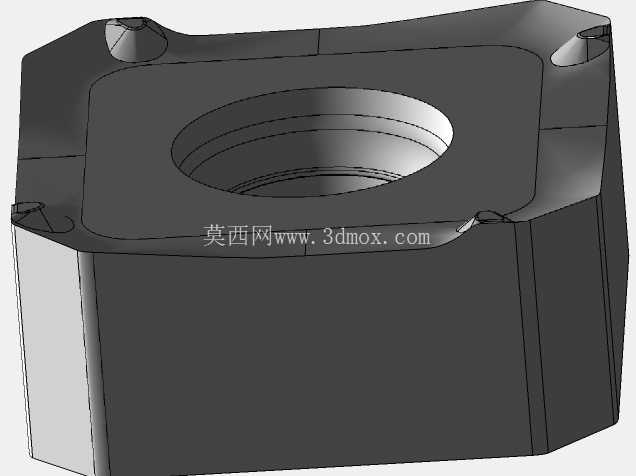

　　刀片采用螺钉压紧式固定结构，更换刀片时无需拆卸刀盘本体，仅需松开锁紧螺钉即可旋转刀片更换切削刃或替换新刀片，换刀辅助时间短，适合批量生产的快换需求。刀盘的切削刃分布采用不等分齿距设计，能有效降低铣削过程中的共振问题，在普通刚性的机床上也能实现较稳定的切削状态，减少振纹产生。刀盘的排屑槽经过圆滑过渡处理，切削过程中产生的切屑可顺着槽型顺利排出，避免切屑缠绕在刀体或刀柄上刮伤已加工表面。从安装边界来看，刀盘的总长度控制在常规刀柄的悬伸安全范围内，加工时伸出长度不超过柄部直径的三倍，可有效避免长悬伸带来的让刀问题，保证加工面的尺寸精度与表面粗糙度。

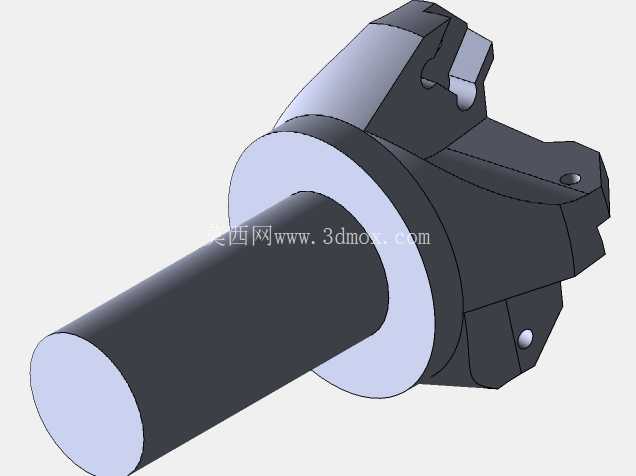

　　在实际应用中，这款刀盘可适配不同材质的加工需求，更换对应牌号的硬质合金刀片即可加工普通碳钢、合金钢、铝合金等常用工件材料，加工倒角角度一致性好，无需后续手工修磨，能大幅降低装配工序的辅助工作量。设计过程中重点考虑了刀体的动平衡性能，所有安装孔位、槽位均做对称布局设计，在最高转速适配范围内无需额外做动平衡校正即可直接使用，兼顾了加工效率与使用成本。刀体上的刀片定位座采用一体化结构，相比装配式刀座拥有更高的刚性，在大进给切削工况下也不会出现定位座移位的问题，可承受较大的切削负载，适合铸件、锻件毛坯面的粗加工倒角工序。

　　冷却通道的设计直对切削刃区域，外接机床冷却系统时，切削液可直接喷射到切削热集中的刃口位置，有效降低刀片工作温度，延长刀片使用寿命，同时高压切削液也能辅助冲除切屑，避免二次切削损伤已加工表面。
