三爪式机械轴承拉拔拆卸工具结构

在设备运维、机械装配的现场场景里，过盈配合的轴承拆卸一直是高频且考验工具适配性的作业环节，这款三爪结构的轴承拉马，正是针对这类工况设计的手动拆卸器具。日常作业中，电机端盖轴承、传动轴支撑轴承、减速机输入输出轴轴承的更换，都需要在不损伤轴面、不破坏轴承座安装位的前提下完成轴承脱出，传统的敲击拆卸、撬棍别取的方式很容易造成轴颈拉伤、轴承内圈崩裂，甚至导致安装基准面变形，而这款拉拔工具通过力的传导结构设计，能将旋转扭力平稳转化为轴向拉拔力，全程受力均匀作用在轴承内圈或外圈的受力面上，避免局部应力集中带来的零件损伤。

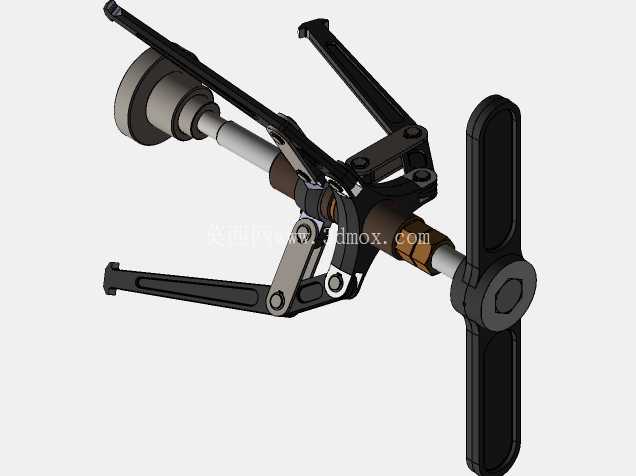

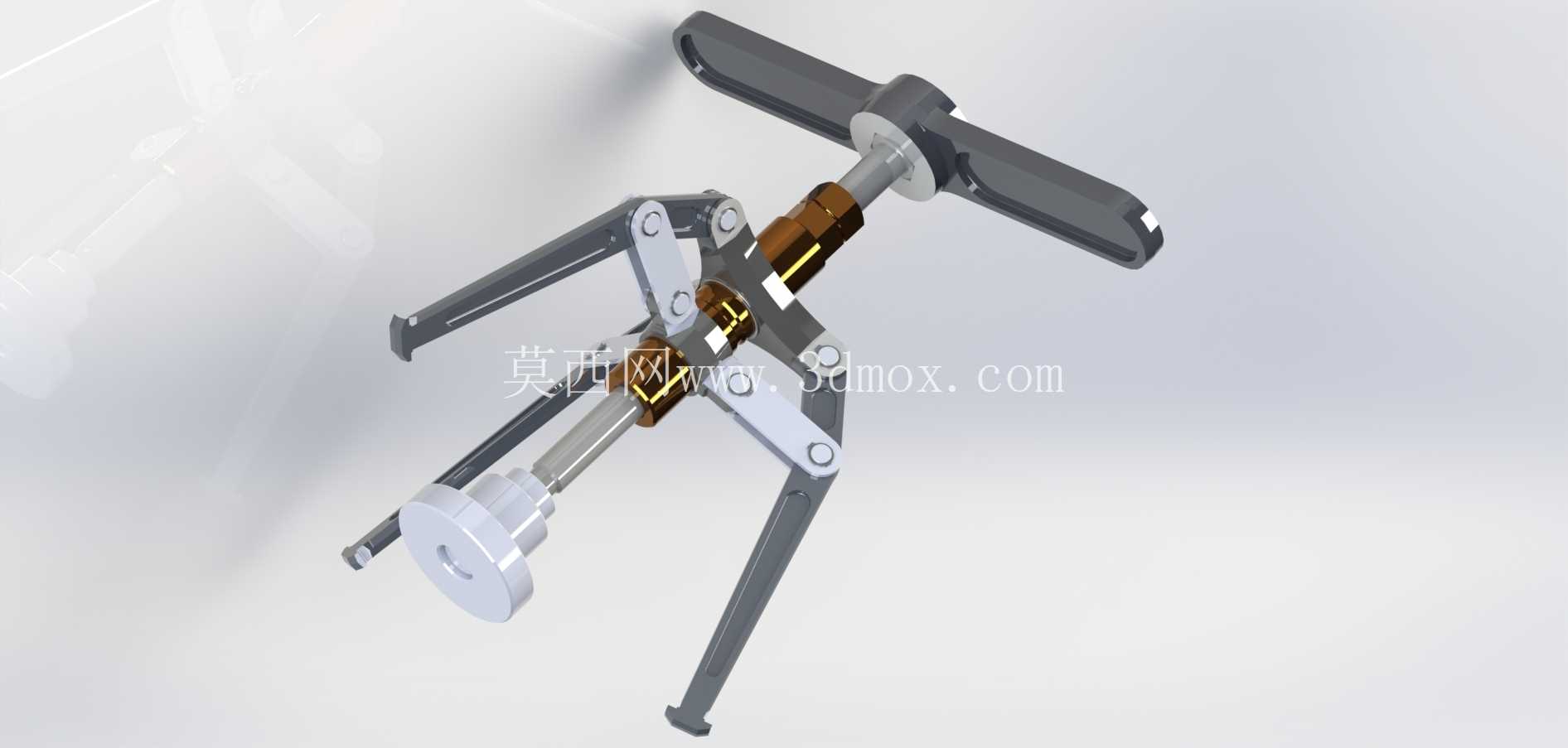

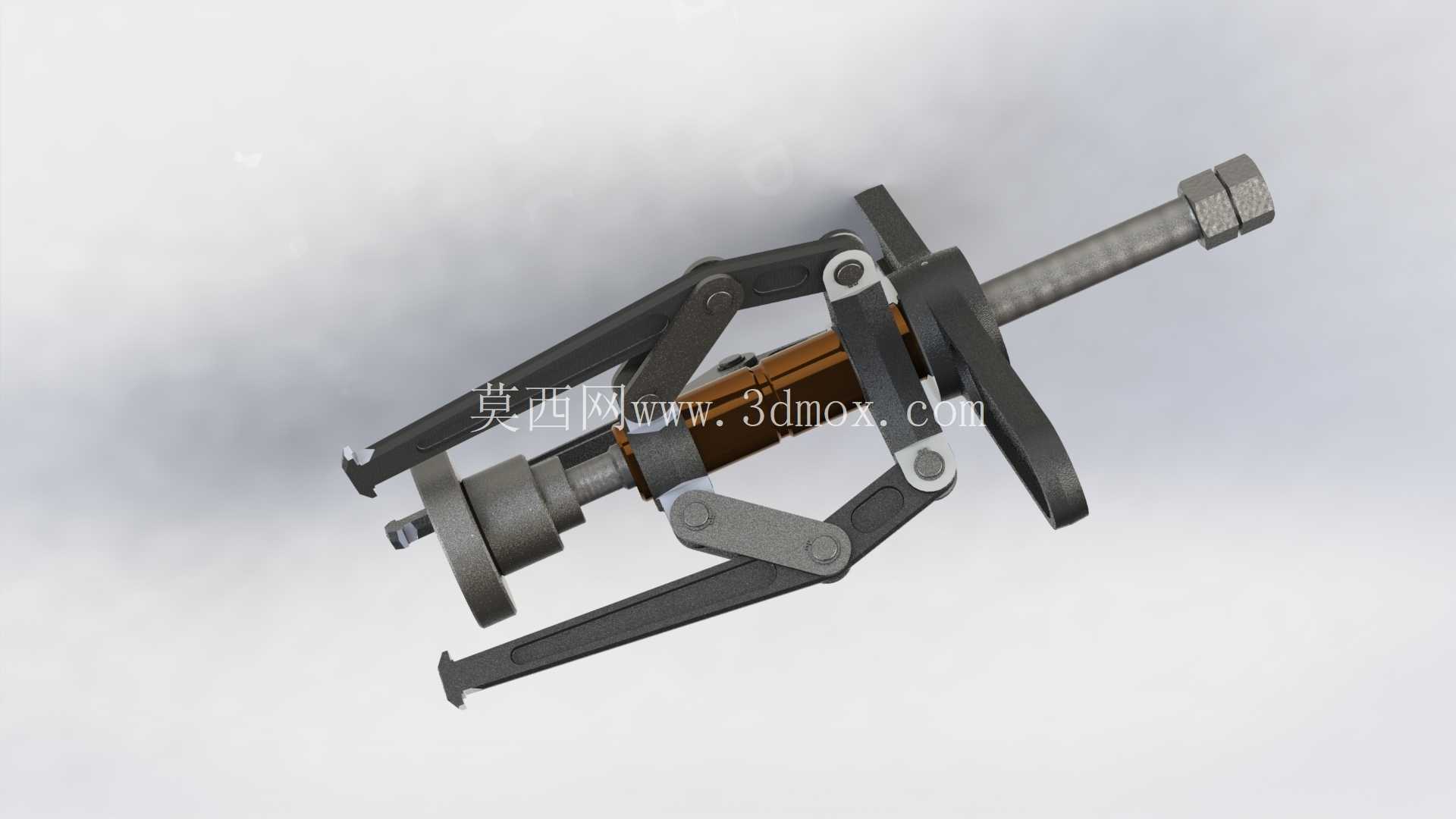

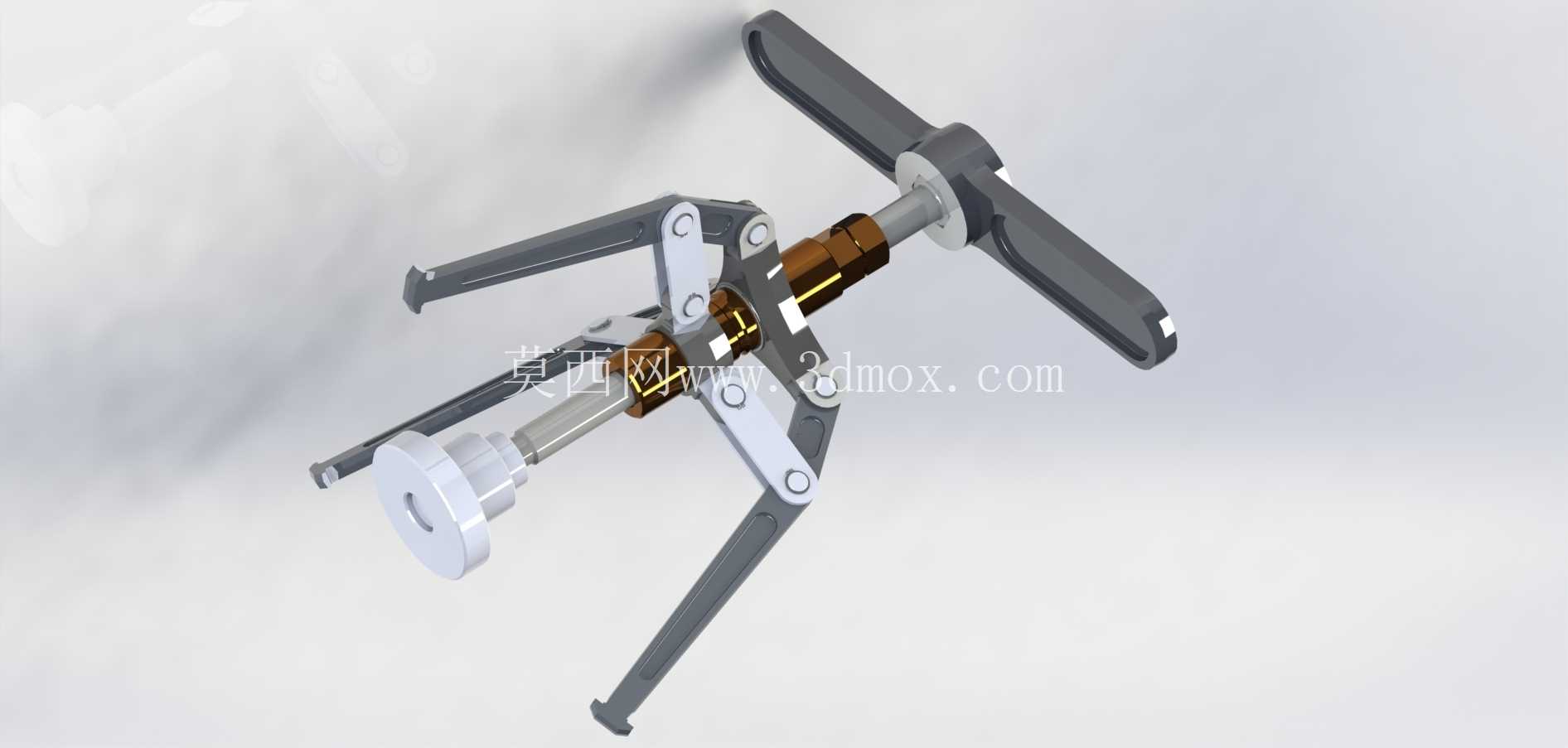

从结构设计逻辑来看，这款工具采用三爪周向均布的布局，相比两爪拉马，三个卡爪在圆周上呈120度分布，卡接轴承时的接触点更多，拉拔过程中不会出现偏载打滑的问题，尤其适配直径跨度在一定范围内的深沟球轴承、圆锥滚子轴承的拆卸作业。顶部的T型旋转手柄做了加长力臂设计，手动旋转时不需要额外加接套管就能获得足够的输入扭矩，手柄与中心螺杆采用同轴固定结构，旋转时不会出现径向晃动，保证螺杆的进给方向始终与轴的中心线重合，避免拉拔过程中出现别劲、卡滞的问题。中心螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载能力更强，长时间承受大拉拔力时不会出现滑牙、变形的问题，螺杆端部做了球面顶头设计，顶在轴端中心孔时能自动找正中心，旋转过程中顶头与轴端相对滑动，不会带动轴一起转动，也不会刮伤轴端的中心定位孔。

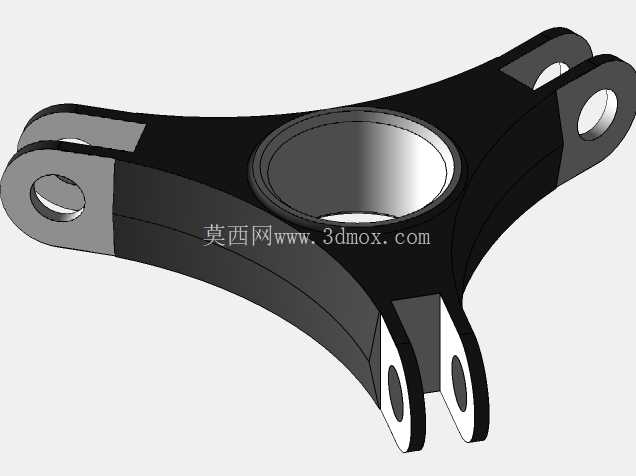

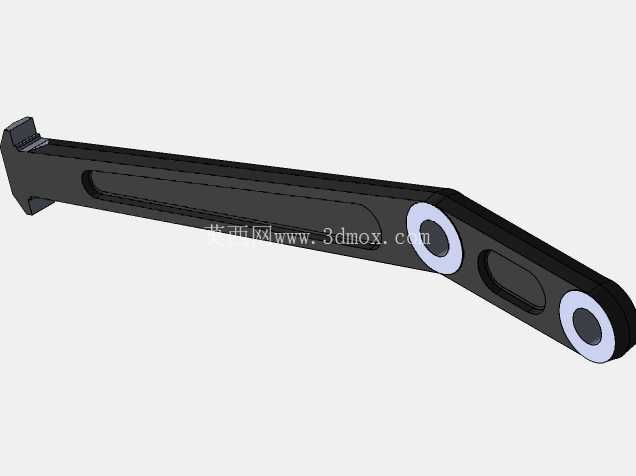

三个卡爪通过铰接连杆与中心滑套连接，当旋转手柄带动螺杆进给时，中心滑套沿螺杆轴向移动，通过连杆带动卡爪同步收拢或张开，能适配不同外径尺寸的轴承，不需要单独调整每个卡爪的位置，操作时的对位效率更高。卡爪的勾头部分做了加厚处理，勾接轴承端面的接触位置做了直角限位，拉拔时勾头能牢牢卡在轴承内圈的下端面，不会因为受力过大出现脱爪、滑脱的问题；卡爪的臂身采用高强度合金钢的结构形态设计，截面做了变厚度处理，靠近铰接点的位置厚度更大，承受弯矩的能力更强，卡爪末端的勾头位置做了倒角处理，能顺利卡入轴承与安装座之间的狭小缝隙，不需要额外撬动缝隙就能完成卡接。

从安装边界与尺寸适配性来看，这款拉马的卡爪张开行程覆盖了常规小型机械设备所用轴承的外径范围，中心螺杆的有效进给行程能满足多数常规厚度轴承的脱出距离需求，作业时不需要中途重新调整卡爪位置就能一次性将轴承从轴颈上拉出。工具整体的外形尺寸紧凑，在设备内部空间狭小的场景下，比如电机端盖内部、减速机腔体内部的轴承拆卸，不需要拆解周边过多的附属零件就能将拉马放置到位完成作业，相比大型液压拉马，手动三爪结构的重量更轻，现场运维人员随身携带、高空作业时使用都更便捷。

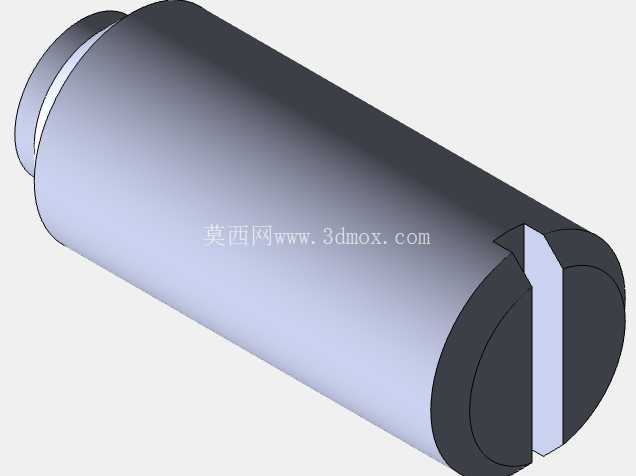

实际使用过程中，这款工具的受力传递路径非常清晰：旋转手柄输入扭矩，梯形螺纹副将扭矩转化为轴向推力，顶头顶住轴端形成反作用力，三个卡爪勾住轴承端面形成拉拔受力点，随着螺杆持续进给，轴承沿着轴的轴向被平稳拉出，全程力的方向始终与轴的轴线重合，不会对轴产生径向的掰扯力，能最大程度保护轴的加工精度与轴承座的安装精度。卡爪与连杆、滑套之间的铰接点都采用间隙配合的销轴连接，活动时没有卡滞感，张开与收拢的动作同步性好，不会出现单个卡爪提前受力的情况，每个铰接点的接触面都做了耐磨处理，反复使用也不会出现铰接间隙过大导致的晃动问题。

针对不同的安装场景，这款拉马既可以拉拔安装在轴端的轴承，也可以反向使用拉出卡在轴承座孔内的轴承外圈，只需要调整卡爪的勾接方向就能适配不同的作业需求，不需要额外更换配件。工具的外露金属结构部分都做了防锈处理，在车间潮湿、多油污的环境下存放也不容易出现锈蚀，手柄部分采用防滑的绝缘材质包裹，手动旋转时摩擦力足够，即使手上沾有油污也不会出现打滑脱手的问题。
