三爪式机械轴承拉拔器结构设计

在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是考验工装适配性的环节，这款三爪结构的轴承拉拔器，正是针对轴端轴承拆卸需求设计的手动工装。从实际使用场景来看，不管是车间内中小型电机、减速机的轴承更换，还是户外泵站、输送线的现场维保，这类手动拉拔器都能适配多数常规尺寸深沟球轴承、圆锥滚子轴承的拆卸作业，不需要额外配套液压动力源，单人即可操作，对作业空间的要求也远低于液压拉马。

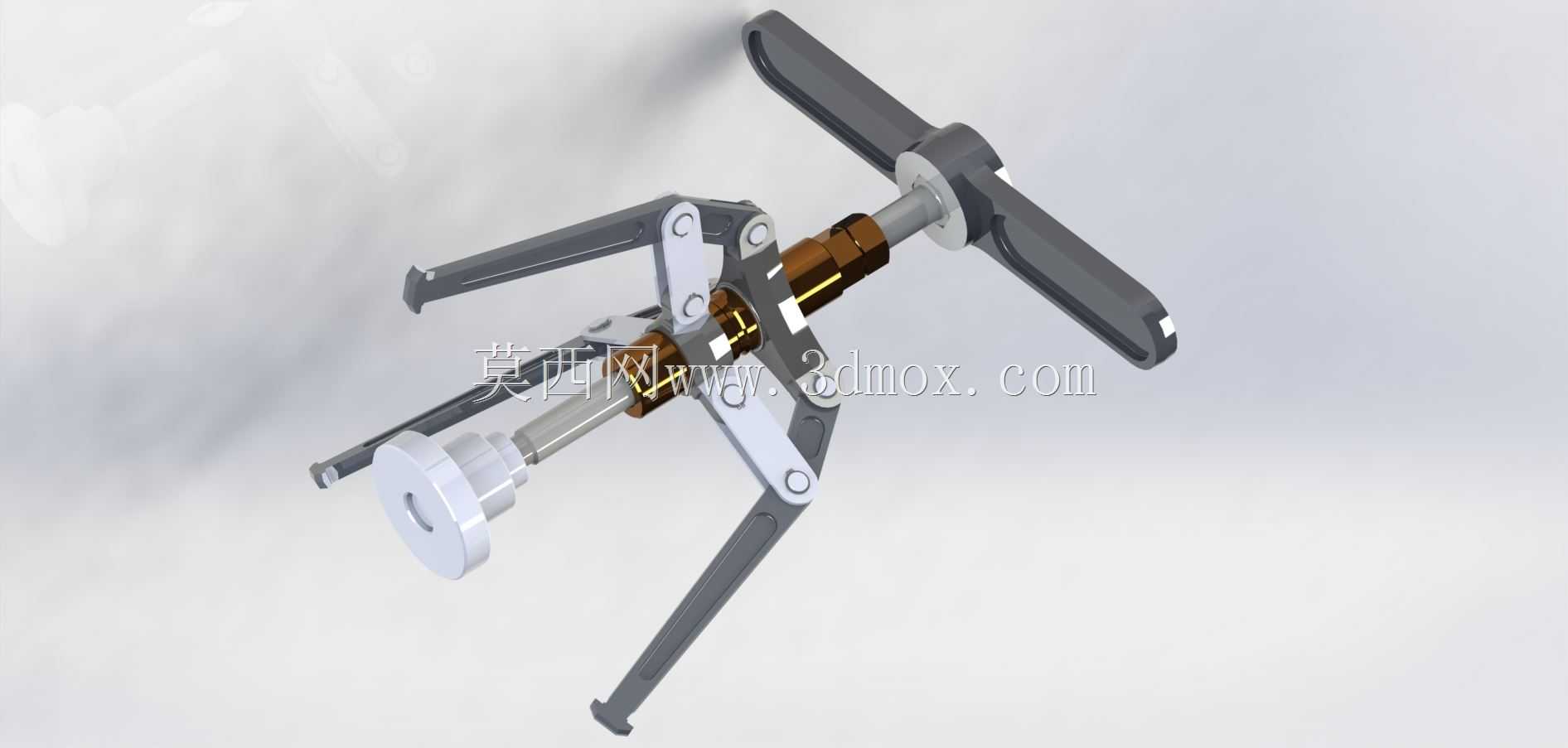

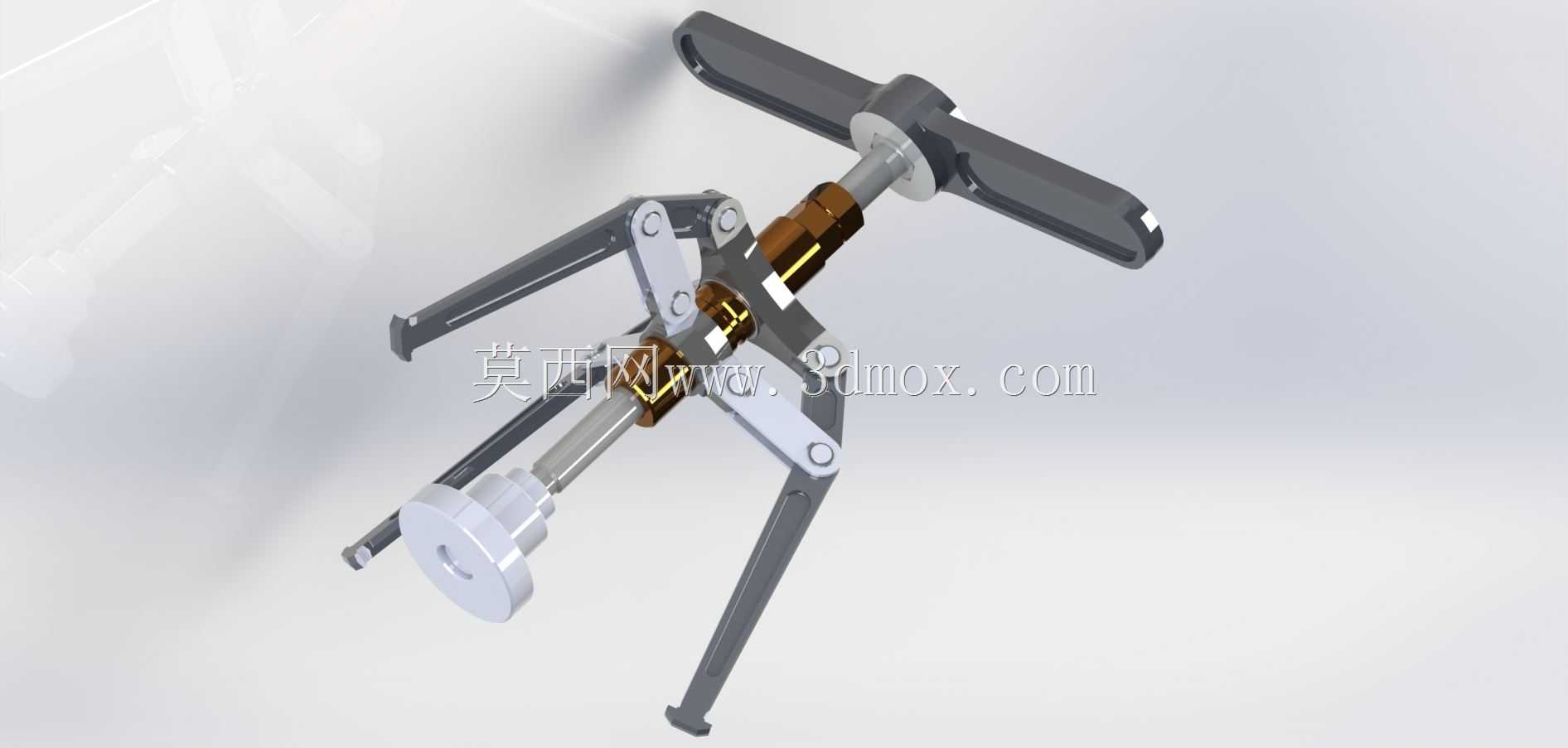

设计上采用三爪周向均布的结构，相比两爪拉马，三个卡爪能在轴承外圈形成更均匀的受力点，避免拆卸过程中因单侧受力导致轴承外圈变形、卡滞，甚至拉伤轴颈表面的问题。顶部的T型手柄做了加宽处理，转动时能提供更大的力臂，操作人员不需要额外加接套管就能输出足够的轴向顶推力，手柄与中心螺杆的连接位置做了限位台阶，防止转动过程中手柄滑脱。中心螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向载荷，传动过程也更平稳，不会出现急进急退的情况，螺杆顶端的顶头做了圆弧过渡，顶在轴端中心孔位置时能自动对中，避免顶偏导致的轴端损伤。

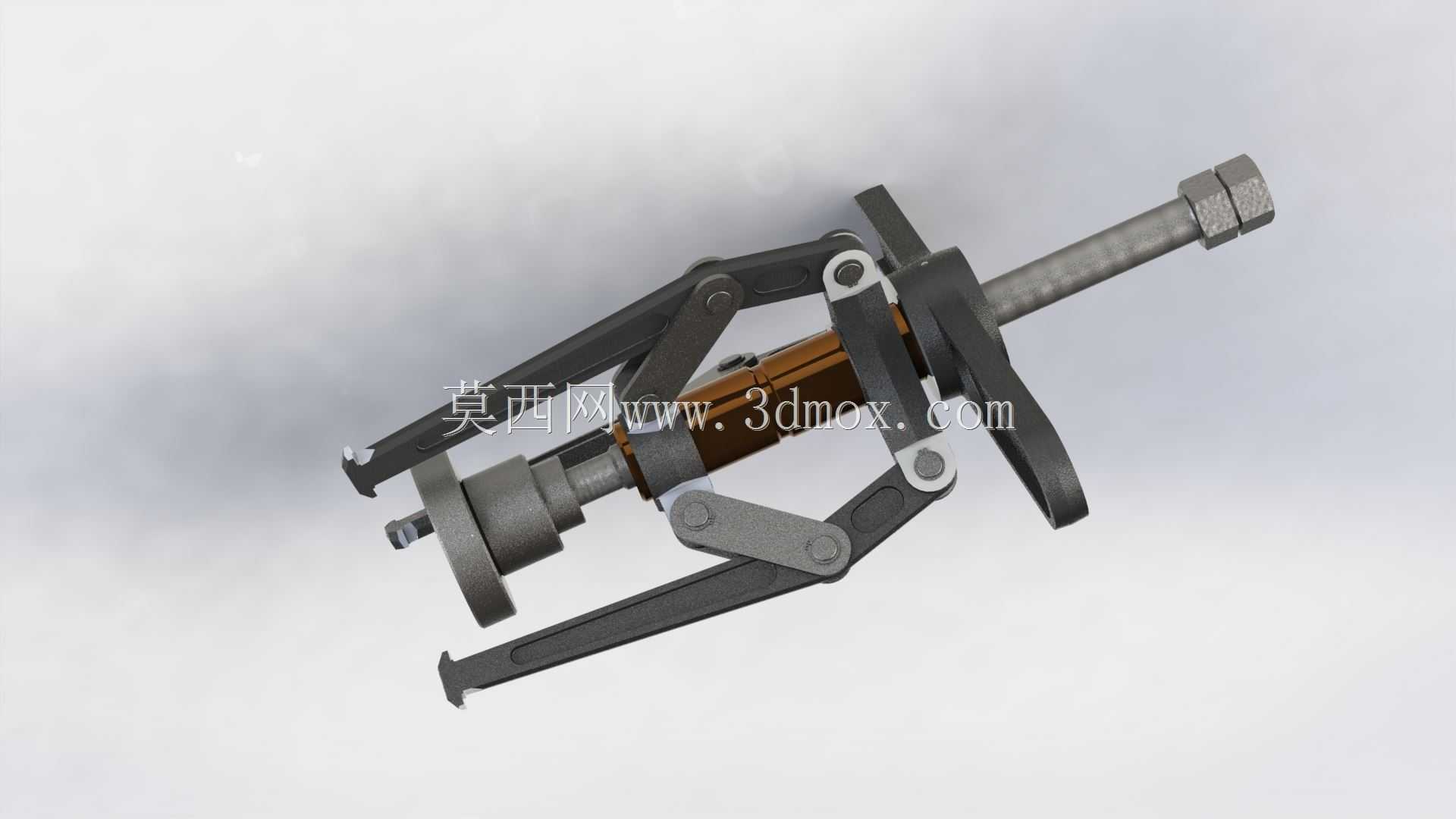

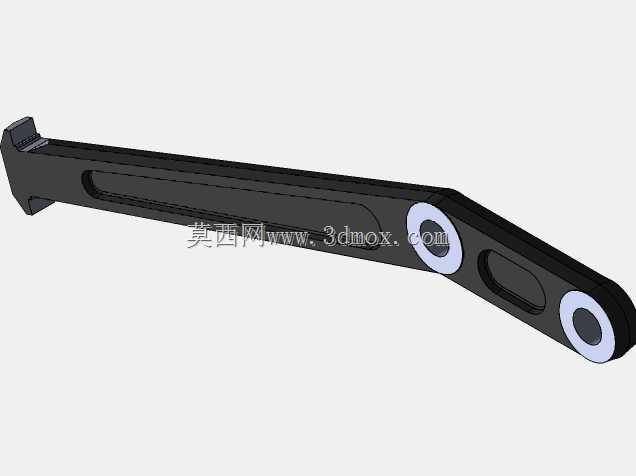

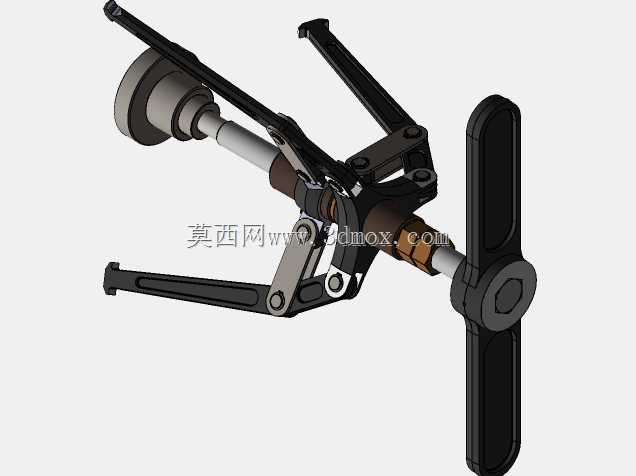

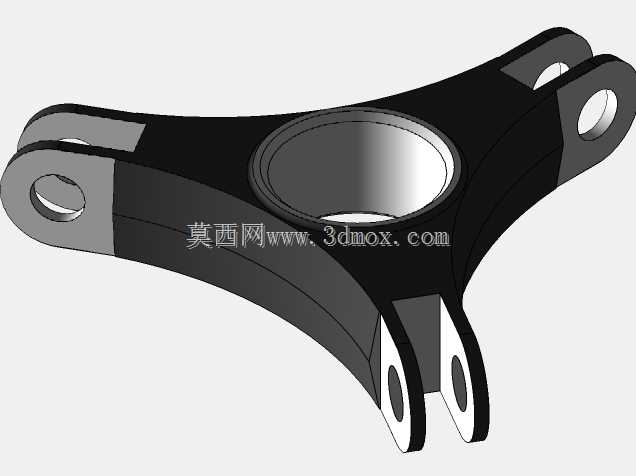

三个卡爪通过铰接结构与中部的滑套连接，转动中心螺杆带动滑套轴向移动时，卡爪会同步收拢或张开，能适配一定尺寸范围内的轴承外径，不需要频繁更换卡爪配件。卡爪的勾头位置做了加厚处理，勾住轴承外圈端面时接触面积更大，能分散局部应力，防止勾头断裂或者轴承外圈边缘崩裂。从安装边界来看，这款拉拔器收拢状态下的最小卡爪内径可适配小尺寸微型轴承，张开到最大行程时能覆盖常规工业场景里多数中小型轴承的拆卸需求，整体长度控制在手动操作的舒适区间，不会因为过长导致操作时晃动感明显，也不会因为行程不足无法将轴承从轴上完全拉出。

实际使用时，只需要将三个卡爪勾住轴承外圈的下端面，转动顶部手柄让中心螺杆的顶头顶住轴端中心，持续转动手柄就能通过螺纹传动的轴向力，将轴承平稳地从轴上拉出，整个过程不需要敲击轴承，能最大程度保护轴和轴承座的配合面不受损伤，是机械维修工位上实用性极强的常备工装。
