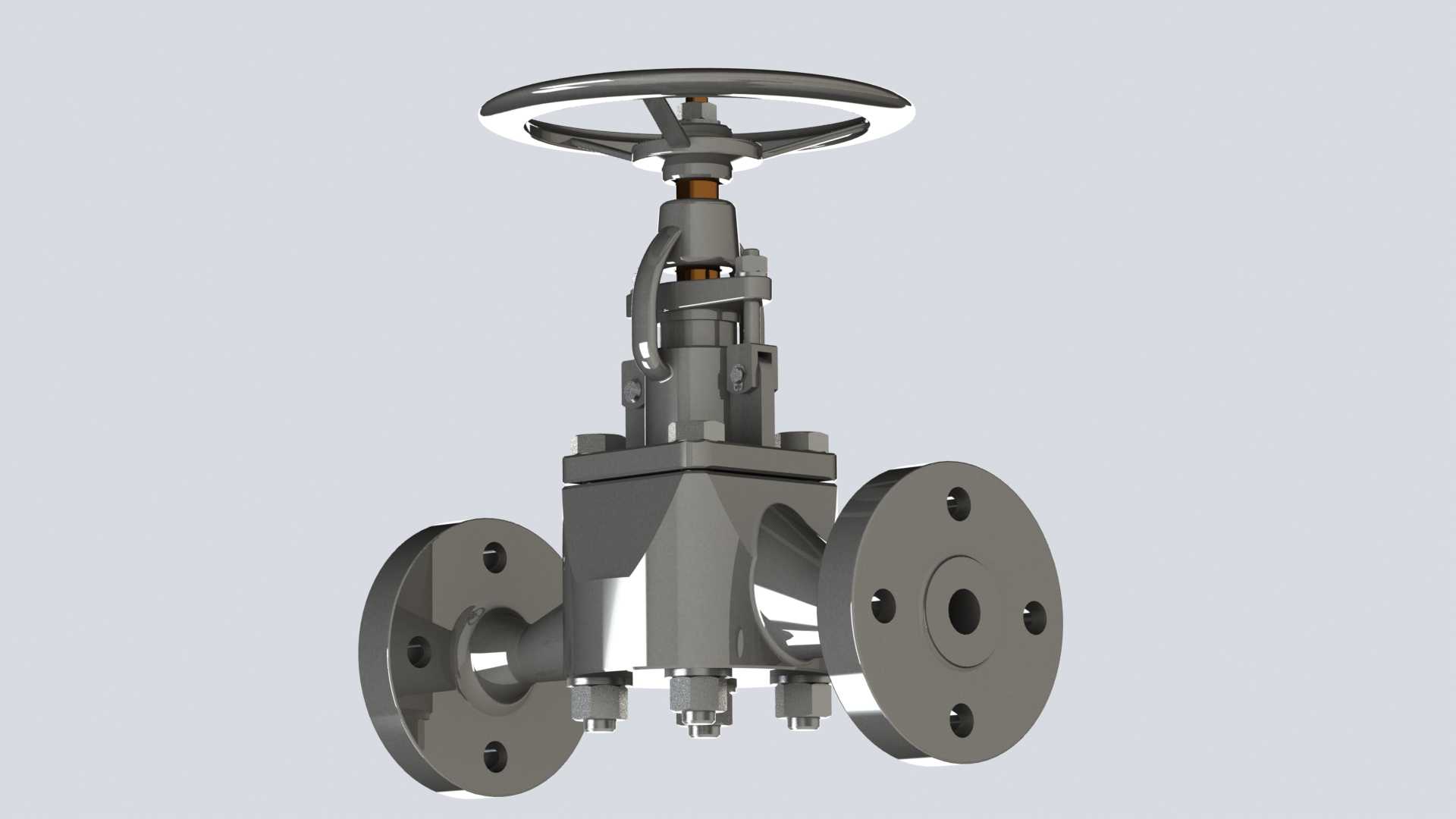

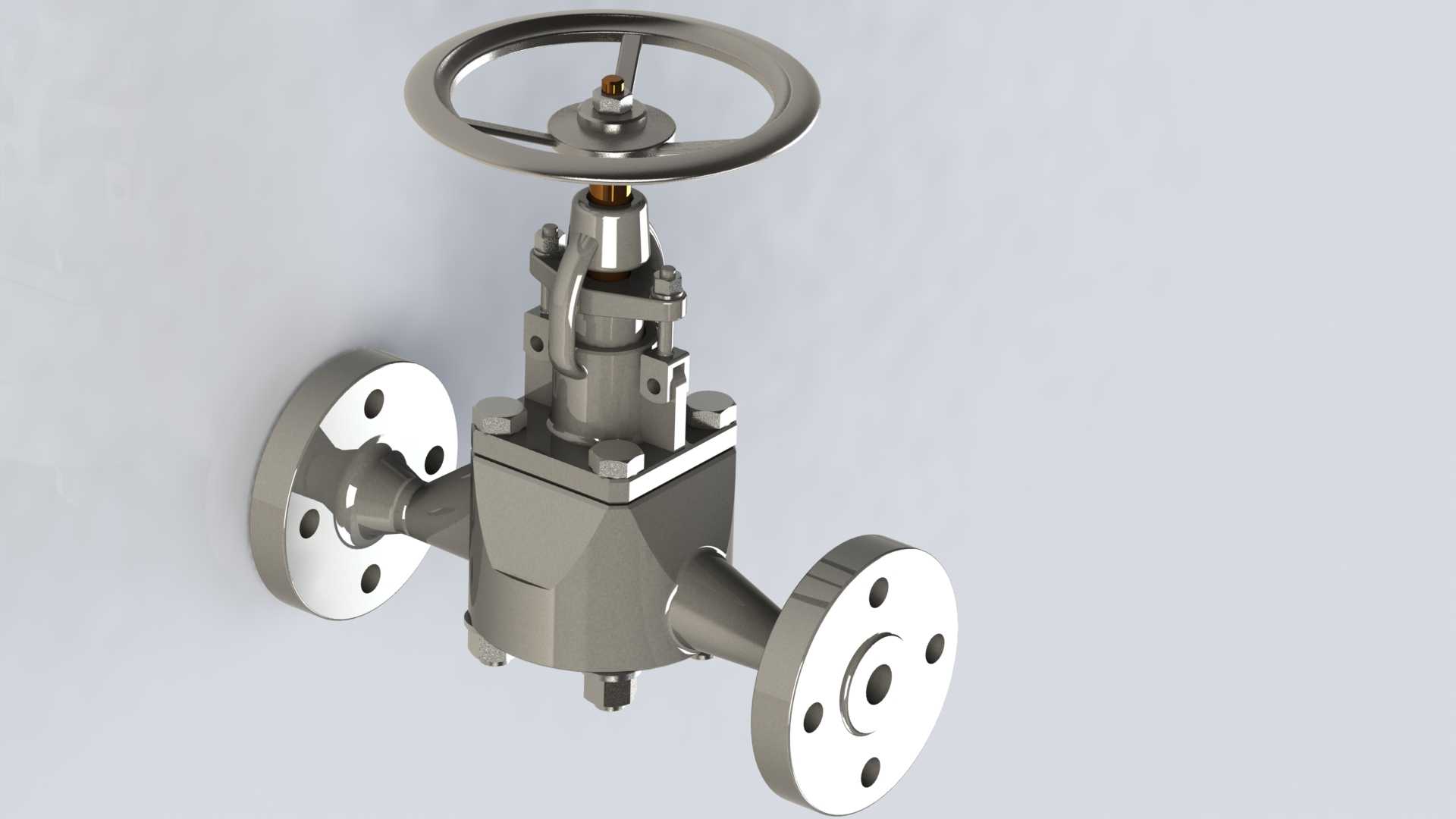

法兰连接式手动锻造截止阀结构设计

这款手动锻造截止阀主要应用于石油化工、电力冶金、市政给排水等工业管路系统中，承担管路内流体介质的截断与导通控制功能，可适配水、蒸汽、油品等多种无强腐蚀性介质的输送工况，在中低压管路系统中能够稳定实现可靠的密封截断效果，避免管路介质出现非预期泄漏问题。产品采用手轮驱动的结构设计，操作人员通过转动顶部手轮即可带动阀杆做升降运动，进而带动阀瓣实现阀座密封面的贴合与分离，操作力矩经过优化设计，无需额外辅助工具即可完成开关动作，手轮采用轮辐式结构，握持施力方便，即使在管路周边操作空间有限的场景下也能顺利完成操作。阀体采用锻造工艺成型，相比铸造阀体拥有更致密的内部金相组织，承压能力与抗冲击性能更优异，能够适应管路系统中存在的压力波动工况，降低阀体开裂渗漏的风险。阀体两侧采用法兰连接结构，安装时可与对应通径的管路法兰通过螺栓紧固连接，法兰密封面经过精密加工，配合密封垫片可实现连接位置的可靠密封，安装边界符合通用工业管路法兰的配套尺寸要求，无需额外定制转接件即可完成现场装配。产品设计过程中充分考虑了日常维护的便捷性，阀杆密封位置采用可调节的填料密封结构，长期使用出现填料磨损泄漏时，无需整体拆解阀门即可通过压紧填料压盖实现密封补偿，大幅降低现场维护的工作量与成本。阀瓣与阀座的密封面采用锥面配合结构，密封比压分布均匀，开关过程中密封面磨损量小，长期反复操作仍能保持稳定的密封性能，阀杆位置设置了限位结构，可避免操作过程中阀瓣升降超程导致的内部零件磕碰损坏。整体外形结构紧凑，手轮外圆、阀体法兰外圆、阀体总高度的尺寸比例经过优化，既保证了内部流道的通流面积满足管路流量要求，又尽可能压缩了阀门整体占用的安装空间，能够适配管路排布密集的安装场景，阀体外部的加强筋结构在不增加过多重量的前提下提升了阀体整体刚性，可承受管路安装过程中产生的附加外力，避免阀体变形影响内部运动件的正常动作。
