钢齿圈组合式行星轮系传动结构

这套行星轮系结构在重载传动场景中应用十分广泛，从工程机械的行走驱动、风电增速箱的核心传动单元，到工业机器人关节的减速模块、自动化生产线的输送动力端，都能见到这类轮系的身影。不同于定轴轮系的传动逻辑，行星轮系通过多行星轮均分载荷的设计，能在极小的安装空间内实现大传动比输出，同时兼顾传动效率与运行平稳性，是紧凑空间动力传递的首选结构形式。

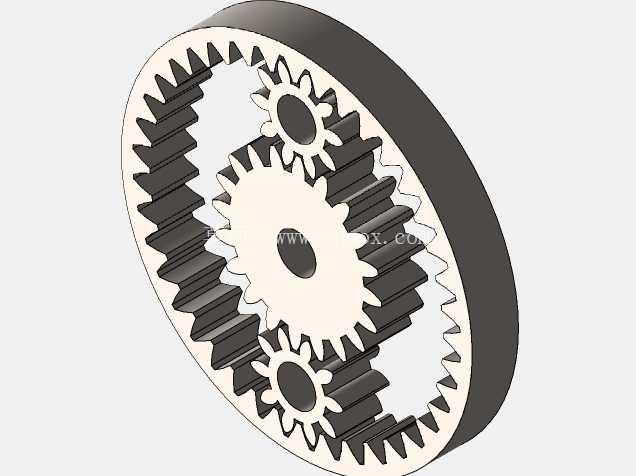

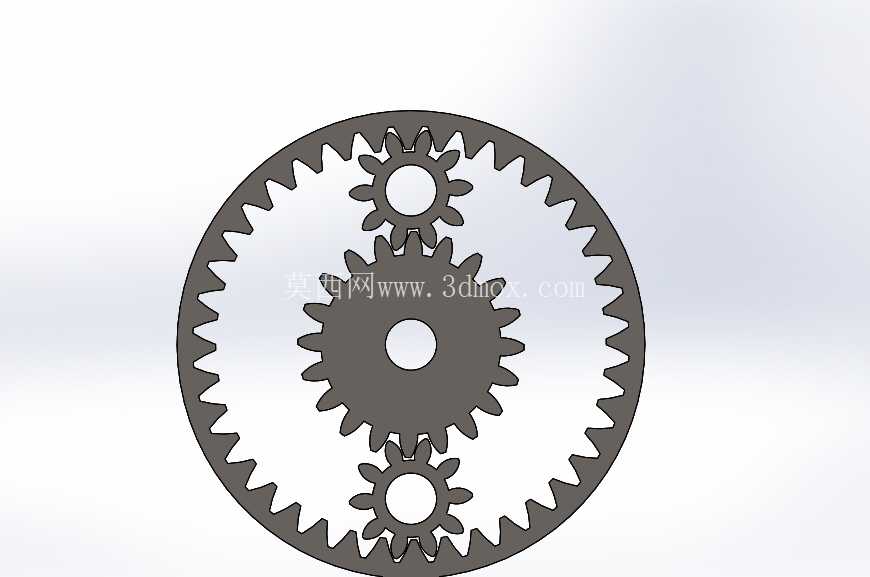

从功能特性来看，这套轮系采用内齿圈固定、太阳轮输入、行星架输出的经典排布逻辑，40齿的钢质内齿圈作为固定承载构件，20齿太阳轮作为动力输入端，两个10齿行星轮均匀布置在太阳轮与内齿圈之间，通过行星架实现动力的汇流输出。这种齿数配比下，轮系可实现稳定的减速增扭效果，多行星轮对称布置的形式能将输入载荷均匀拆分到每个啮合点，大幅降低单对轮齿的接触应力，相比同参数定轴轮系，承载能力可提升数倍，同时啮合点的增多也让传动过程的冲击更小，运行噪音更低，适合长时间连续运转的工业工况。

设计过程中首先要考量的是啮合间隙的匹配，内齿圈采用钢质加工，齿部经过高频淬火处理保证齿面硬度，行星轮与太阳轮的齿形修缘需要结合内齿圈的实际加工公差做适配，避免安装后出现卡滞或侧隙过大的问题。齿圈的外圆与安装壳体的配合选用过渡配合，端面设置定位止口保证同轴度，避免运行过程中出现齿圈偏载导致的轮齿偏磨。行星轮的安装孔内需要配套滚针轴承，保证行星轮在行星架销轴上的灵活转动，销轴与行星架的连接采用过盈配合加防转销的形式，抵消重载下的扭转冲击力。

安装边界方面，内齿圈的外圆作为整个轮系的安装基准，端面的安装孔位需要与配套壳体的螺孔位置严格对应，太阳轮的输入端设置标准轴伸与键槽，可直接与驱动电机的输出轴连接，行星架的输出端设置法兰连接结构，可适配不同规格的负载连接盘。整个轮系的轴向尺寸紧凑，径向尺寸仅比内齿圈外径略大，不需要额外预留过大的安装空间，在对安装体积有严格限制的设备中，这类结构的优势尤为明显。

实际选型应用时，需要结合输入转速、输出扭矩、工况冲击系数来校核轮齿的接触强度与弯曲强度，钢质齿圈的齿面硬度需要达到HRC45-50才能满足重载工况的耐磨要求，行星轮与太阳轮的材质可选用与齿圈同牌号的合金结构钢，保证不同构件的热膨胀系数一致，避免温度变化导致的啮合间隙异常。轮系的润滑采用脂润滑或者油浸润滑，根据运行转速的不同选择适配的润滑方式，高速工况下需要额外设置喷油润滑通道，保证啮合点的充分润滑，降低齿面磨损。

这类行星轮系的建模过程需要严格遵循齿轮啮合的几何关系，内齿圈的齿形采用渐开线齿廓，齿顶高系数、顶隙系数都按照标准圆柱齿轮的参数选取，行星轮的位置需要通过角度约束保证均匀分布，装配时需要做干涉检查，确认行星轮在转动全周期内与太阳轮、内齿圈都不存在卡滞点，同时验证行星架转动时的传动比是否符合设计预期，避免齿数配比错误导致的传动比偏差。在做有限元分析时，需要对轮齿啮合点做网格细化，校核额定载荷下的齿面接触应力与齿根弯曲应力，保证结构的安全系数满足工况要求。
