2.5模数22齿渐开线带键槽正齿轮

在常规中小功率传动场景里，这类2.5模数的渐开线正齿轮是应用覆盖度极高的基础传动零件，从普通轻工输送线的动力传递、小型工装夹具的分度驱动，到台式加工设备的进给传动链路，都能见到同参数规格齿轮的应用身影。渐开线齿形的选择本身就是工程应用里长期验证的最优解之一，相比其他齿廓曲线，渐开线齿形对安装中心距的误差容忍度更高，哪怕实际装配时中心距存在小幅偏差，也能保证恒定的传动比，不会出现传动卡顿、瞬时转速波动过大的问题，这一点在没有高精度安装定位条件的普通民用设备、小型自动化改造项目里优势格外明显，能大幅降低现场装配的调试难度，减少因安装精度不足带来的早期磨损问题。

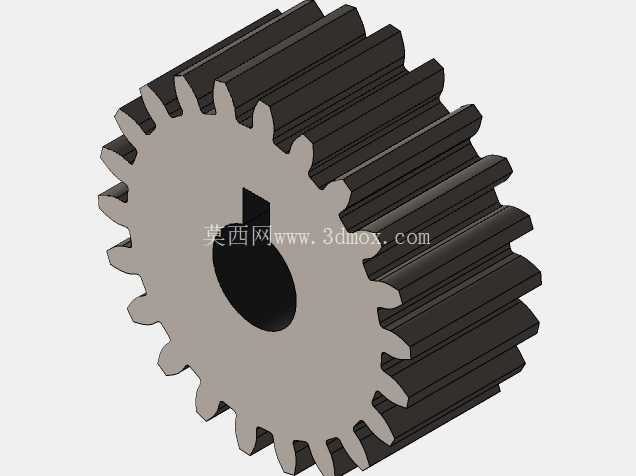

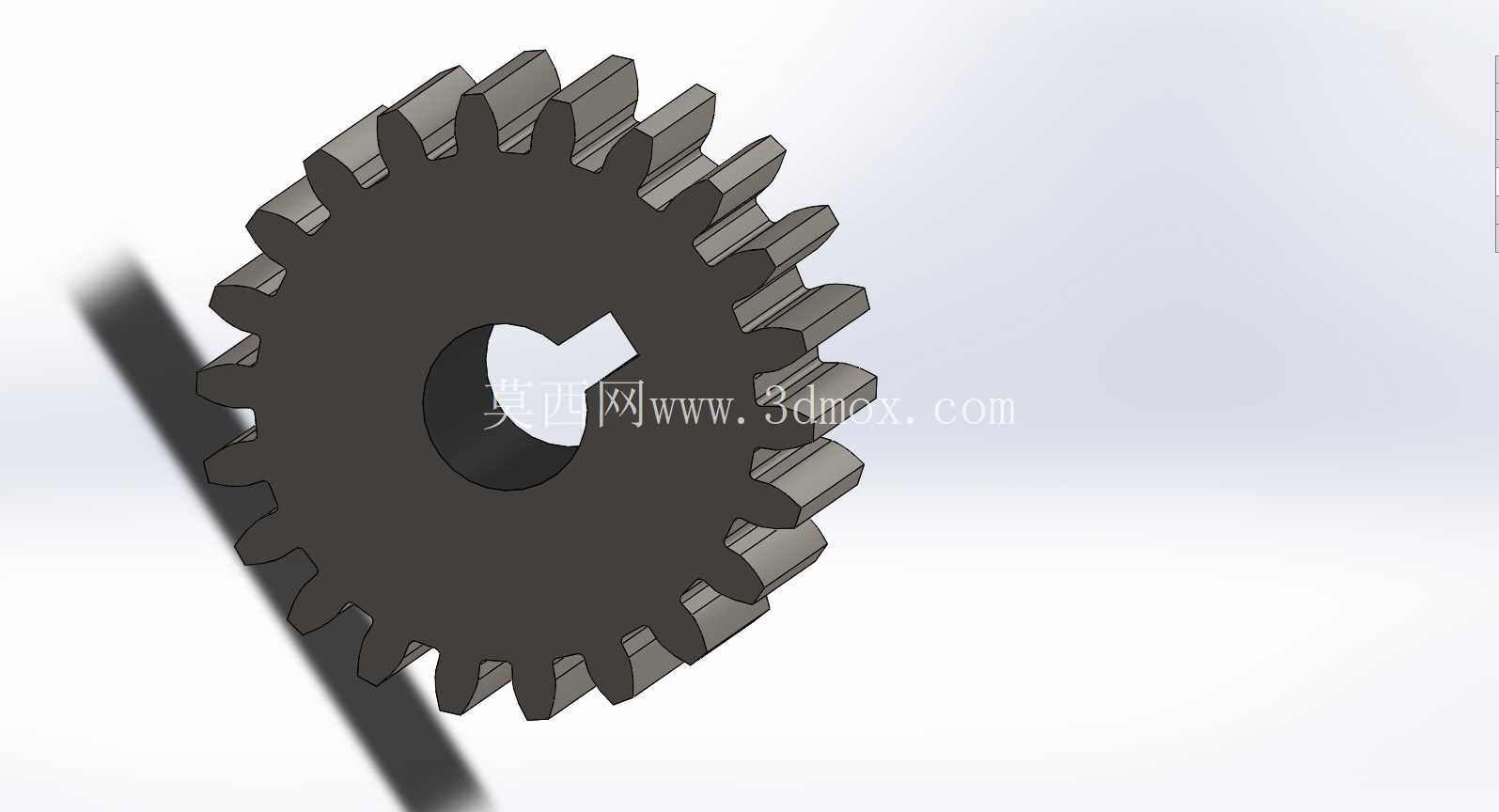

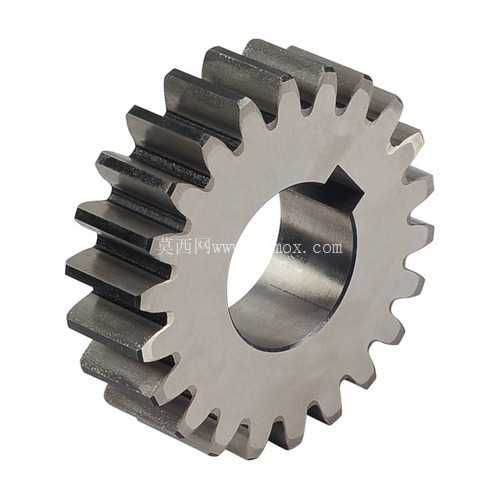

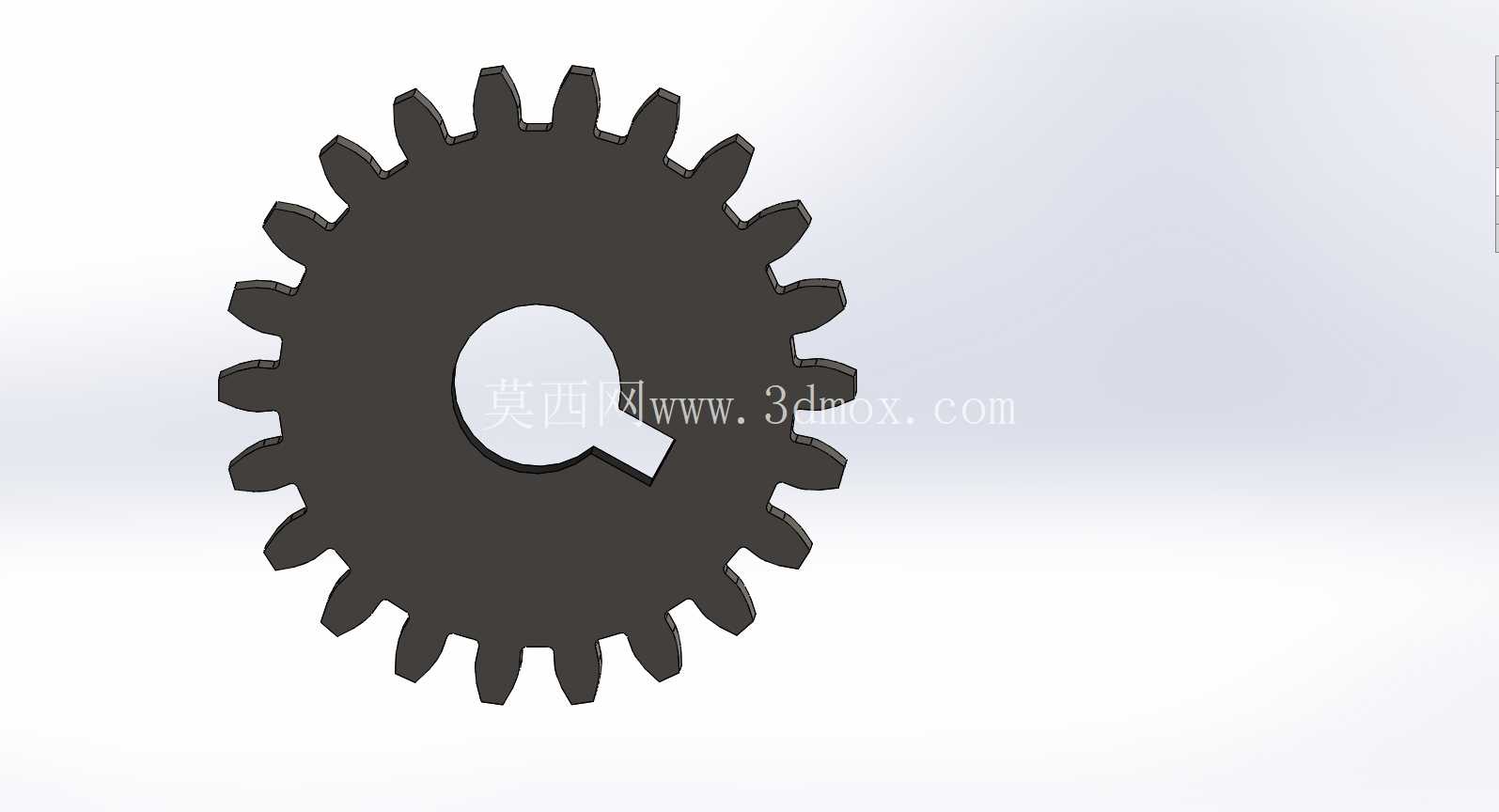

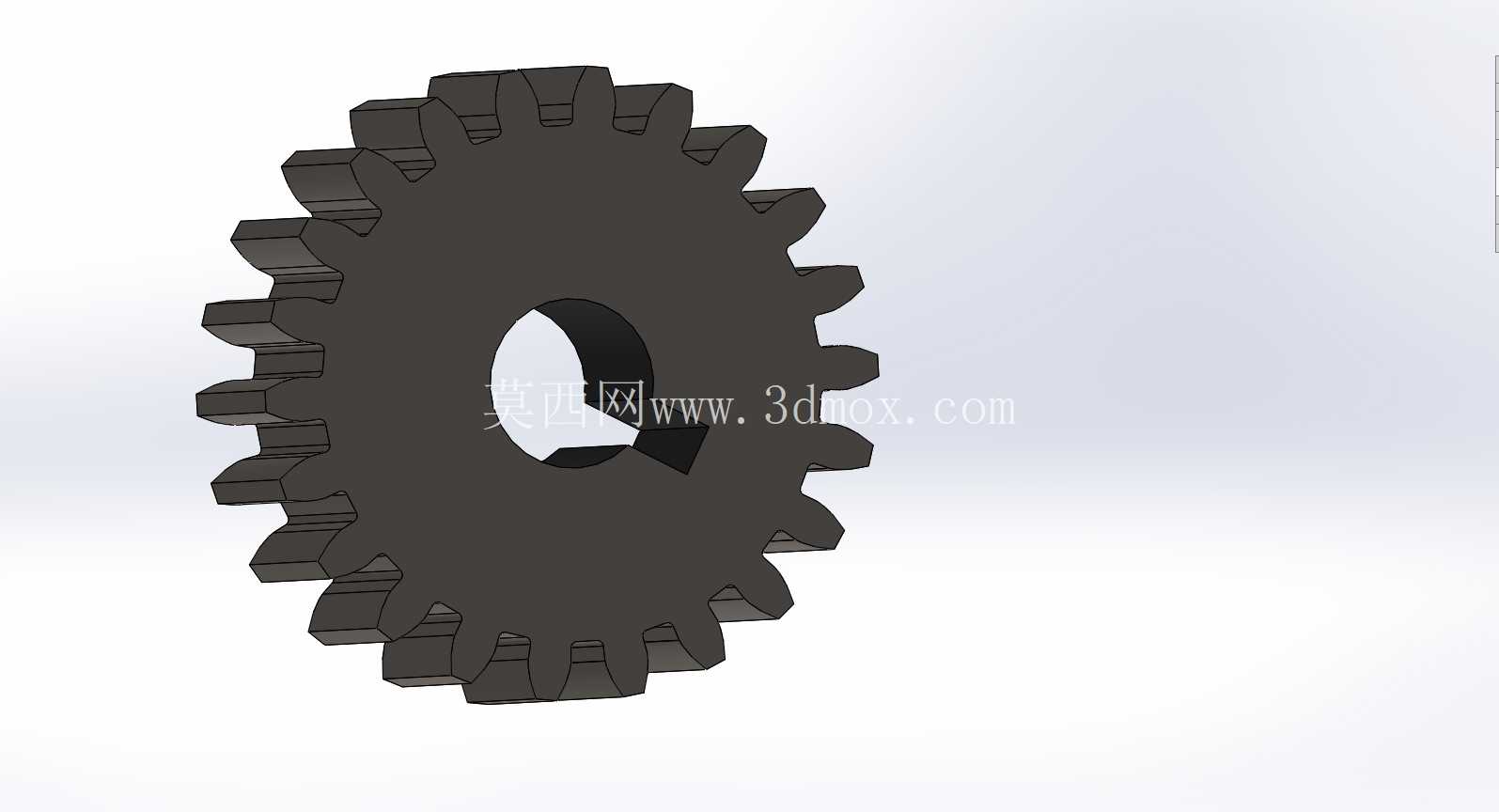

这个齿轮采用22齿的设计，在2.5模数下对应的分度圆直径为55mm，齿顶圆直径控制在60mm，齿根圆直径约48.75mm，整体齿宽方向做了等截面直齿设计，没有额外的齿向修形，适合平行轴之间的纯扭矩传递，不会产生轴向分力，对应的支撑轴承只需要承受径向载荷，能简化支撑结构的设计，降低整套传动机构的成本。中心孔位置设计了标准的平键键槽，这是轴毂连接里最通用的连接形式，装配时不需要额外定制特殊的连接结构，采用标准平键就能实现可靠的周向固定，传递额定扭矩时不会出现轴与齿轮的相对转动，同时这种连接形式的拆装难度低，后期维护更换时不需要专用拉马以外的特殊工具，适合需要定期维护更换易损件的传动工位。

从设计逻辑上看，这类直齿正齿轮采用参数化方程驱动生成齿形，能保证每个齿的齿廓精度完全一致，不会出现手动绘制齿形带来的齿距偏差、齿形误差问题，在实际啮合过程中能保证每个轮齿的受力均匀，避免单个轮齿受力过大出现断齿、点蚀的失效问题。齿面没有做额外的变位设计，属于标准标准直齿轮，适配所有同模数的标准正齿轮啮合，不需要做配对定制，在备件替换时可以直接采购同参数标准件替换，减少设备停机等待备件的时间。

在实际安装边界上，这个齿轮的轴向总厚度可以根据配套轴的安装空间做适配调整，本次设计的齿宽参考常规2.5模数齿轮的宽径比取值，保证齿面接触强度足够的同时，不会因为齿宽过大导致载荷沿齿宽分布不均的问题。安装时需要注意轴的台阶定位高度不能超过齿根圆直径，避免转动过程中出现结构干涉，同时键槽的位置要与轴上的键槽对齐，装配前需要清理毛刺，避免键连接出现卡滞。在润滑条件上，这类齿轮如果是开式传动场景可以采用润滑脂定期涂抹，闭式传动箱内则可以采用浸油润滑，能有效降低齿面磨损，延长使用寿命。

在实际选型过程中，2.5模数的齿轮对应的额定传递扭矩范围覆盖了绝大多数小型传动工位的需求，22齿的齿数选择避开了根切的最小齿数限制，不需要做变位修正就能保证齿根强度，同时齿数不会过多导致齿轮整体外径过大，占用过多的安装空间，在传动比分配上，这个齿数可以和15齿到60齿区间的同模数齿轮配对，实现1:1到1:2.7左右的传动比调整，适配不同的减速、增速传动需求。在传动精度上，标准渐开线直齿的侧隙控制在标准范围内，正反转时的空程量较小，适合需要正反转切换的传动工位，不会因为空程过大导致定位精度超差。
