三级啮合传动齿轮组结构设计

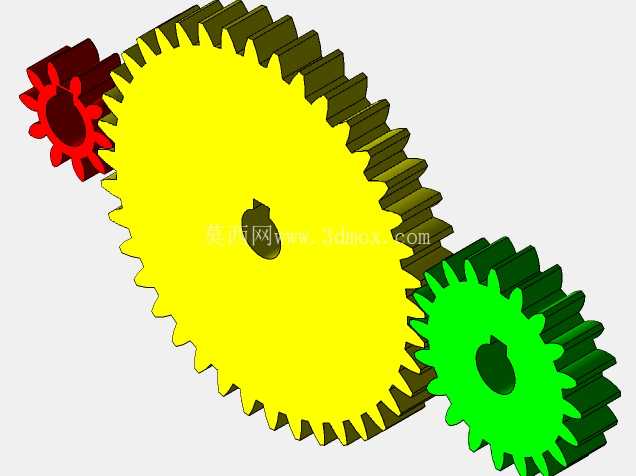

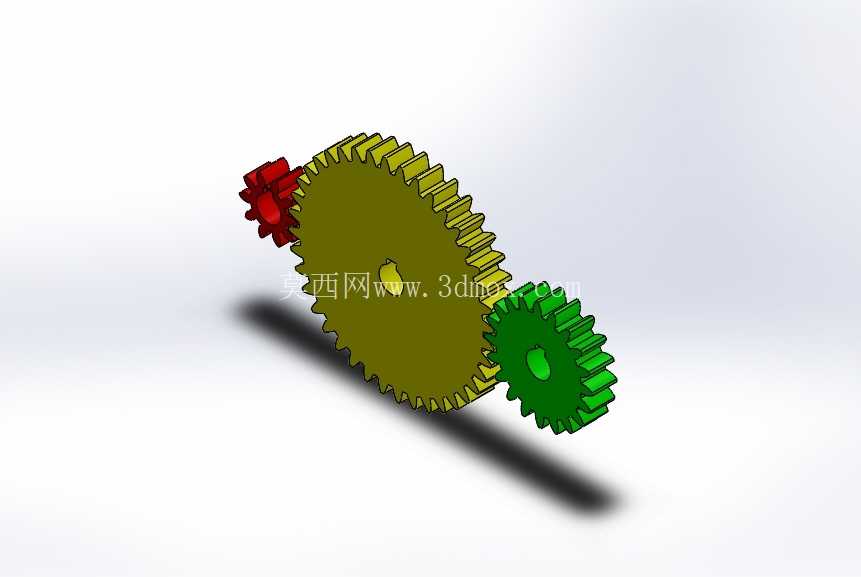

　　这套三级啮合齿轮组是定轴轮系传动的典型结构，在中小功率的机械传动场景中应用十分广泛，常见于小型输送设备的动力输入端、轻工机械的进给机构、教学演示用传动实训台，以及部分小型机床的辅助进给传动单元中，核心作用是在固定中心距的安装空间内，实现固定传动比的转速匹配与扭矩传递，满足输入端高转速低扭矩到输出端低转速大扭矩的动力转换需求。整套轮系包含三个不同齿数的圆柱直齿轮，其中大齿轮齿数为40齿，中间齿轮齿数为20齿，小齿轮齿数为10齿，相邻齿轮依次外啮合，传动比计算可直接通过齿数比推导，轮系整体传动比稳定，不存在滑动传动的丢转问题，适合对传动比精度有一定要求的定速传动场景。

　　从设计逻辑来看，三个齿轮采用渐开线直齿齿形，齿形参数遵循标准圆柱齿轮设计规范，压力角选取通用的20度标准值，齿顶高系数取1，顶隙系数取0.25，保证啮合过程中齿面接触均匀，不会出现根切或者齿顶干涉的问题。齿轮中心的安装孔采用D型扁位结构，而非普通圆孔，这种设计可以在装配时与轴上的扁位配合，无需额外加装键连接即可传递扭矩，既简化了装配工序，也能避免键连接带来的应力集中问题，适合小扭矩、频繁正反转的传动场景，减少连接部位的旷量。

　　安装边界方面，整套轮系的最大外缘由大齿轮的齿顶圆决定，设计时需要预留至少1.5倍模数的安全间隙，避免齿轮运转时与周边的机架、护罩发生剐蹭；三个齿轮的中心距需要严格按照齿距累计公差要求控制，中心距偏差过大会导致齿侧间隙过大，正反转时产生冲击噪音，中心距过小则会加剧齿面磨损，甚至出现卡滞无法转动的问题。齿宽设计上，三个齿轮采用统一齿宽，保证啮合时齿面接触长度一致，避免局部偏载导致的齿面过早磨损，齿轮端面与安装墙板之间预留0.5到1毫米的轴向间隙，补偿加工与装配带来的轴向尺寸误差，防止运转时齿轮端面与墙板摩擦。

　　实际应用中，这套齿轮组可以搭配小型直流电机或者步进电机作为动力输入，小齿轮作为主动轮时，经过中间轮的过渡传动，最终由大齿轮输出低转速大扭矩，中间轮在轮系中仅起到改变传动方向、调整中心距的作用，不会改变整体传动比的数值；如果需要调整输出转向，也可以将大齿轮作为主动端，反向实现增速传动，但此时需要校核轮齿的接触强度与弯曲强度，避免高速运转下齿面发生点蚀或者断齿问题。建模过程中，齿形的生成是核心环节，先通过渐开线方程生成单个齿的齿廓曲线，再通过圆周阵列生成完整齿形，之后对齿顶、齿根位置做圆角过渡处理，减少应力集中，中心孔的扁位位置需要与齿形的相位做对应标记，方便装配时找准啮合位置，避免装配后出现齿顶对齿顶的卡死问题。整套结构没有额外的复杂附件，全部为标准圆柱直齿轮结构，加工工艺性好，既可以采用滚齿工艺批量加工金属材质齿轮，也可以采用注塑工艺加工尼龙、POM等工程塑料材质的齿轮，适配不同载荷、不同成本要求的应用场景，塑料材质的齿轮运转噪音更低，适合对噪音控制有要求的民用设备、办公设备传动场景，金属材质的齿轮则可以传递更大扭矩，适合工业类设备的传动单元。
