硬质合金阶梯丝锥类钻头组三维结构

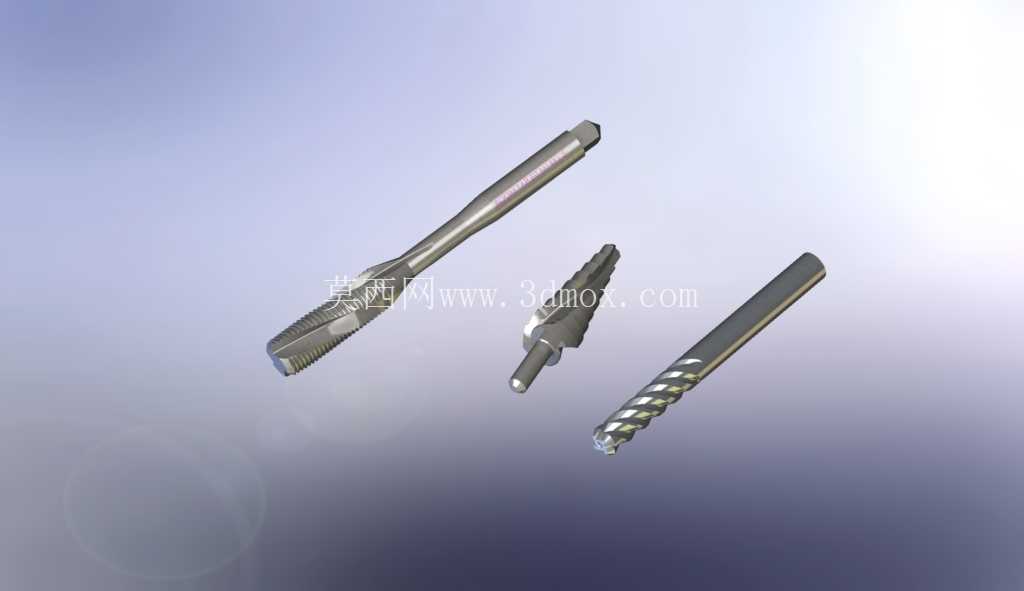

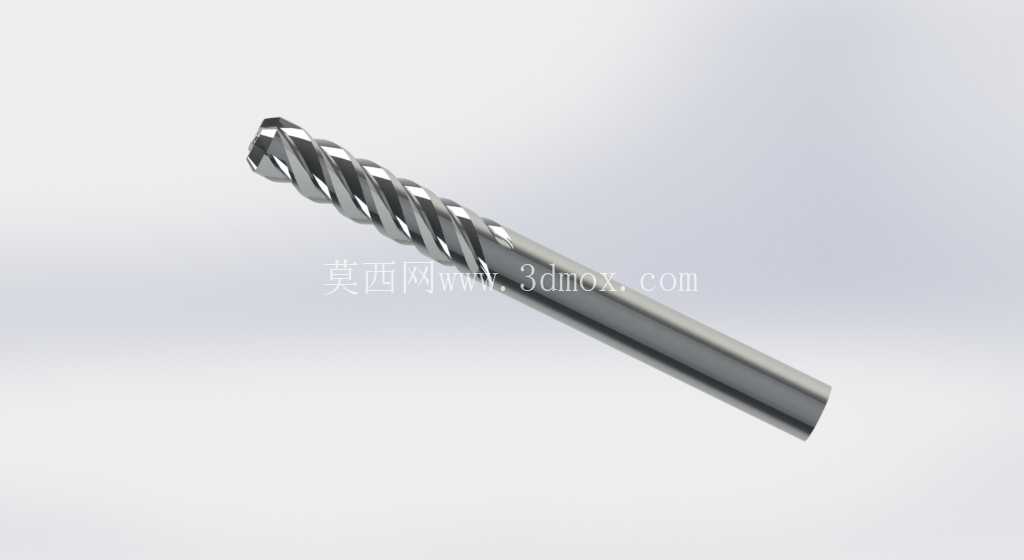

这套钻削刀具组覆盖了常规孔加工全流程的三类核心刃具，分别对应不同加工工况的实际需求，在通用机械加工、模具修配、小型零部件装配场景中都有极高的使用频次。首先看直槽硬质合金钻头，这类刃具主要用于实体材料的初钻孔工序，刃部采用等螺旋角排屑槽设计，槽型截面经过圆弧过渡优化，钻削钢材时切屑可以顺着螺旋槽顺畅排出，不会出现切屑缠绕刀体的问题，钻尖部分采用标准118度顶角，针对普通碳钢、铝合金等常见加工材料都能保证稳定的定心效果，不会出现入钻偏移的问题，刀体的夹持部分采用标准直柄结构，适配普通台钻、手电钻、加工中心的弹簧夹头装夹，装夹时只要保证夹持深度不小于柄径的1.5倍，就能避免高速钻削时出现刀体打滑、振颤的问题。

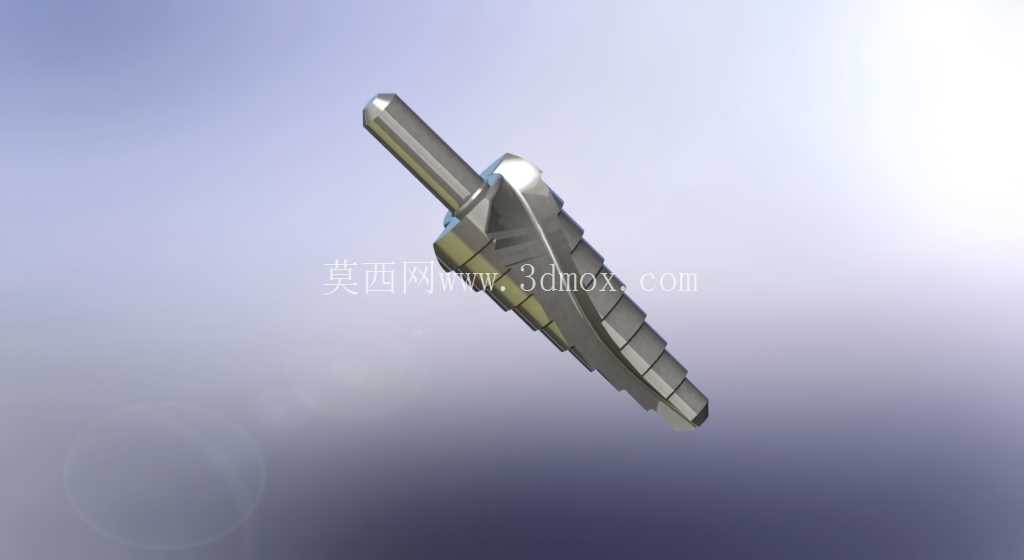

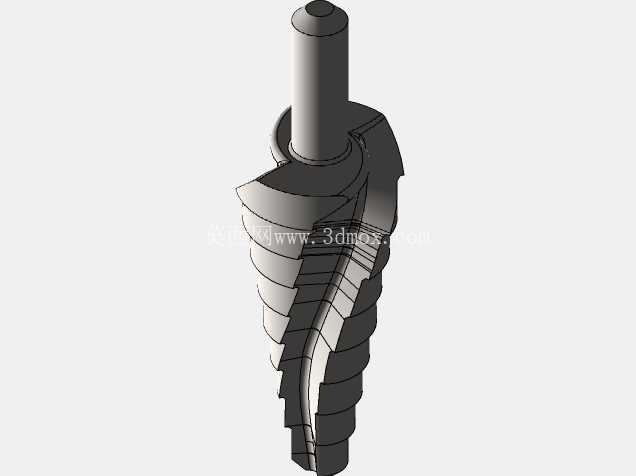

阶梯钻也就是常说的宝塔钻，这款刃具采用多阶直径递进的结构设计，单把刀具就能完成不同直径的孔加工，不需要频繁更换钻头，在薄板加工、配电箱开孔、薄型铝件扩孔场景下优势非常明显，每一级阶梯的过渡位置都做了倒角刃处理，钻削完成的孔口不会出现毛刺飞边，不需要额外做孔口倒角工序，刃部的阶梯层级差按照常用安装孔直径设置，覆盖了常规紧固件过孔、穿线孔的直径范围，排屑槽采用螺旋槽设计，相比直槽阶梯钻排屑更顺畅，钻削薄板时不会出现卡屑导致的孔壁拉伤问题，柄部同样采用直柄结构，装夹边界和普通直柄钻头一致，不需要专用夹具就能适配常规钻削设备。

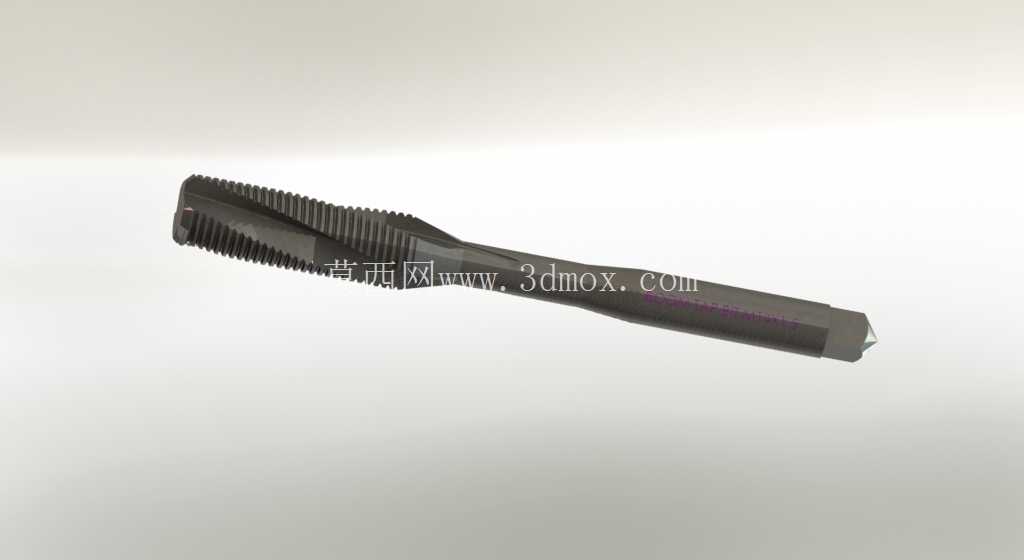

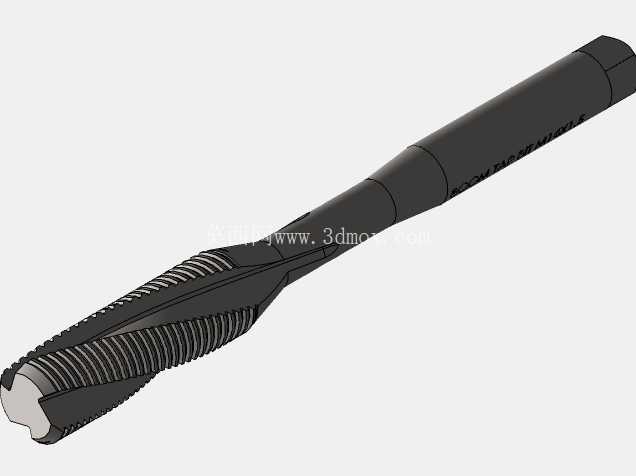

丝锥钻头也就是直槽机用丝锥，主要用于钻孔完成后的内螺纹加工工序，这款丝锥的切削部分采用先导导向结构，入攻时可以顺着底孔自动定心，不会出现螺纹攻歪的问题，排屑槽采用直槽设计，针对脆性材料比如铸铁、铸铝加工时，切屑会呈细碎状顺着槽口向前排出，不会出现切屑挤在槽内导致螺纹烂牙的问题，螺纹部分的牙型精度按照标准公制螺纹公差设计，攻出的内螺纹可以直接配合标准螺栓使用，不需要额外回牙处理，柄部采用方尾结构，装夹时可以配合丝锥夹头的方孔传递扭矩，避免攻丝时扭矩过大出现丝锥打滑、扭断的问题。

从设计逻辑来看，三款刀具的刃部都做了表面硬化处理，表面粗糙度控制在合理范围，钻削时可以降低和工件材料的摩擦阻力，减少刀具发热磨损，延长单次修磨后的使用寿命。刀体的同轴度都控制在微米级公差范围内，高速旋转时不会出现偏摆，既能保证孔加工的位置精度，也能减少钻削时的振纹，提升孔壁的表面质量。在实际选型使用时，需要注意不同刀具的加工转速匹配：硬质合金钻头加工普通钢材时线速度可以控制在30米每分钟左右，阶梯钻因为切削刃接触面积更大，转速要适当降低20%左右，避免多阶刃同时切削时负载过大烧损刃口，丝锥攻丝时转速要更低，同时要根据加工材料匹配对应的切削液，钢材加工用乳化液，铝件加工用煤油或者专用铝切削液，才能保证螺纹的表面质量和丝锥寿命。

这套模型的结构还原度覆盖了每款刀具的核心细节，从钻尖的横刃修磨形态、排屑槽的螺旋角度、柄部的装夹结构到丝锥的方尾传动结构都做了精准还原，在做钻削工艺仿真、刀具库搭建、加工工位三维布局时，可以直接调用这套模型，不需要再重新建模核对刃具的外形尺寸和装夹边界，能大幅减少工艺设计阶段的重复建模工作量。在做加工工位的干涉检查时，可以直接把刀具模型装配到主轴刀柄上，模拟钻削行程中的各个位置，提前预判刀具和夹具、工件之间是否存在干涉问题，避免实际加工时出现撞刀风险。针对小型加工车间的工具柜三维布局设计，这套模型也可以作为标准刀具模型放入工具架模型中，还原车间工具存储的真实场景。
