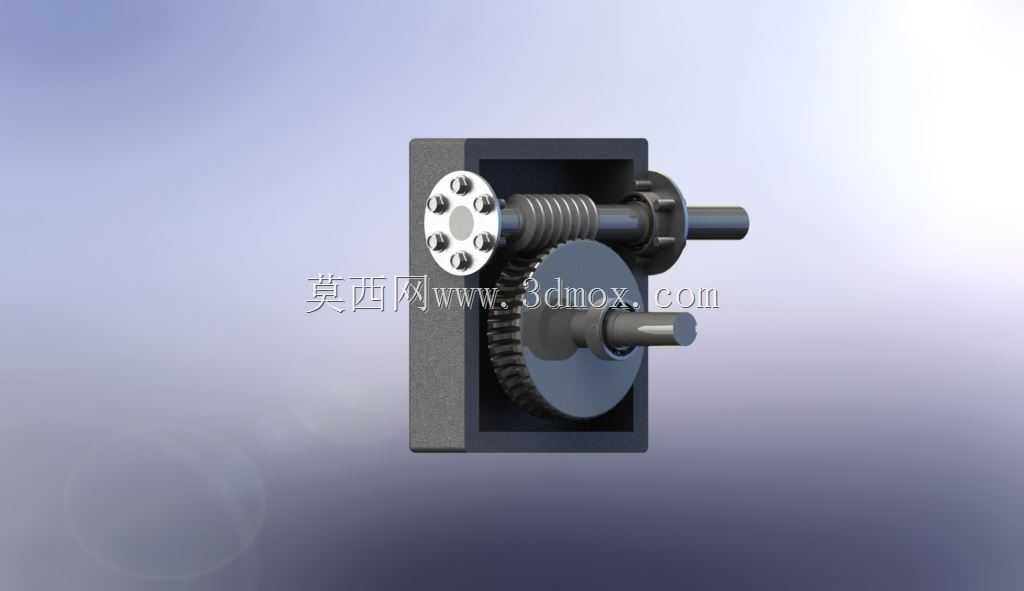

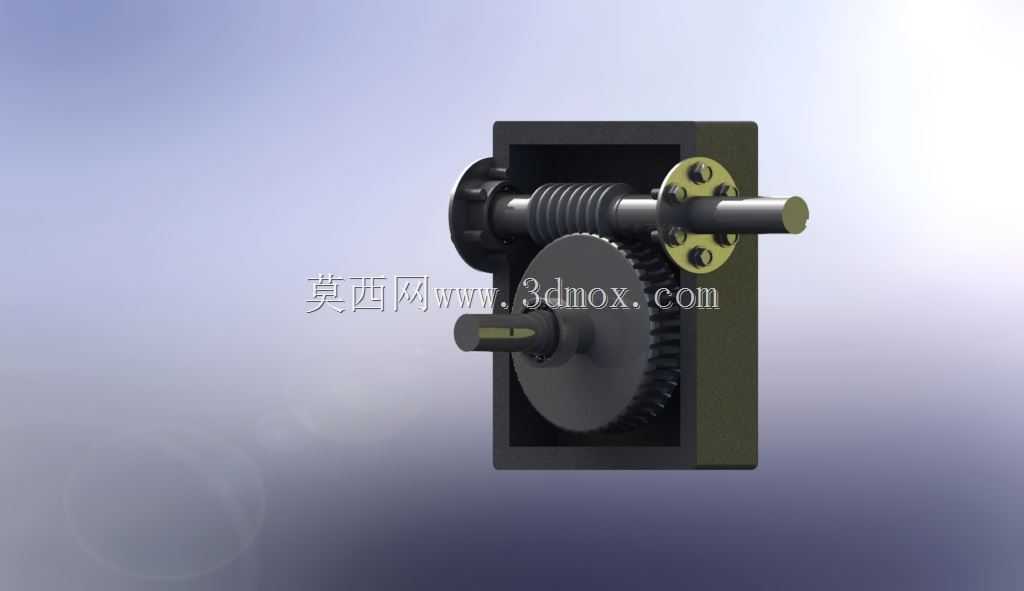

剖视展示单级蜗轮蜗杆减速传动结构

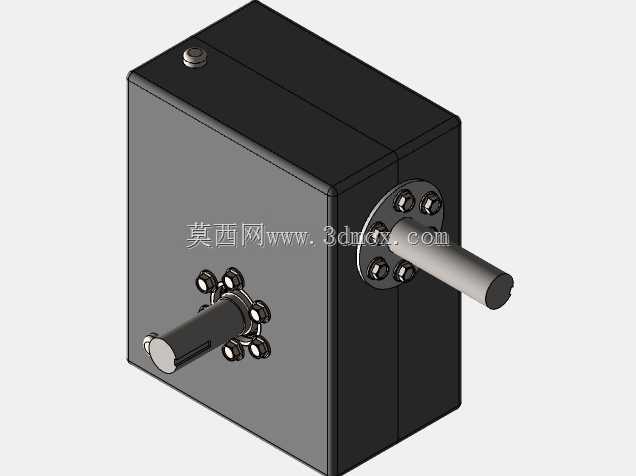

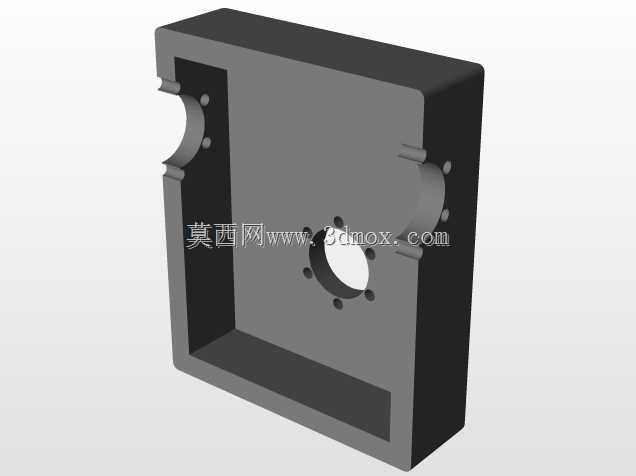

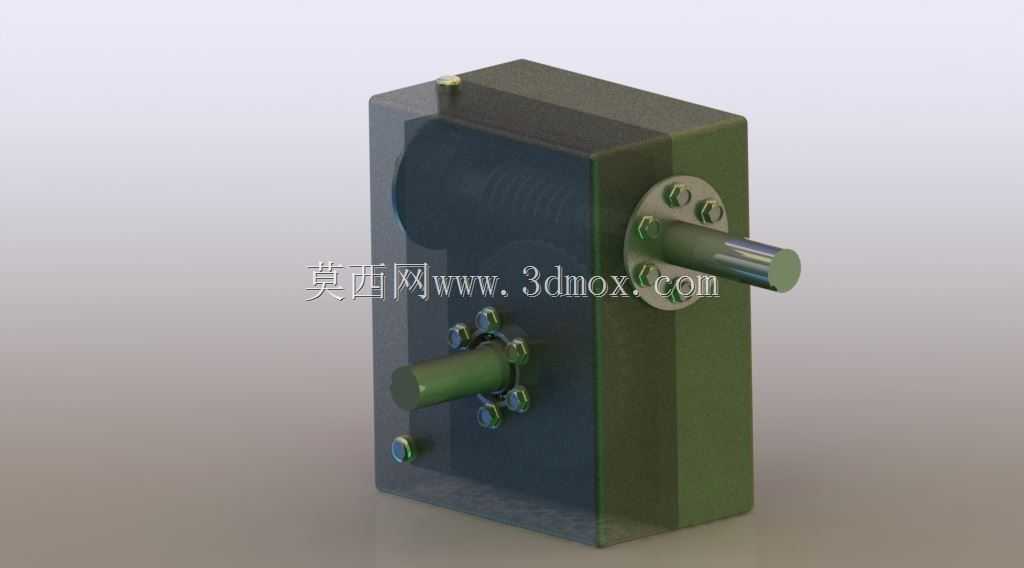

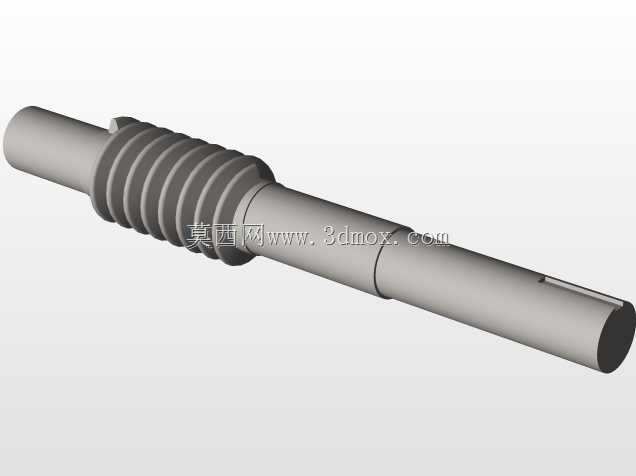

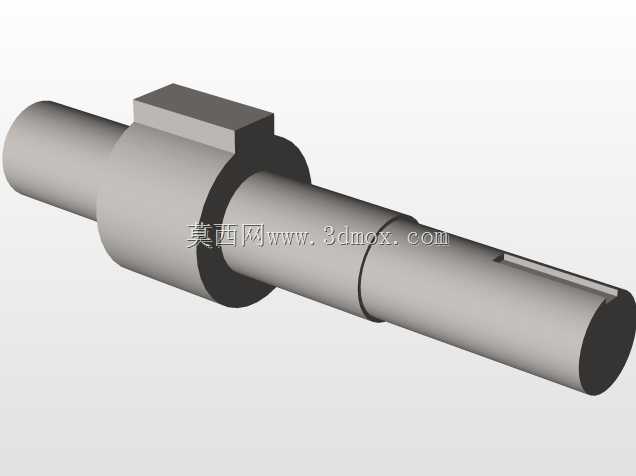

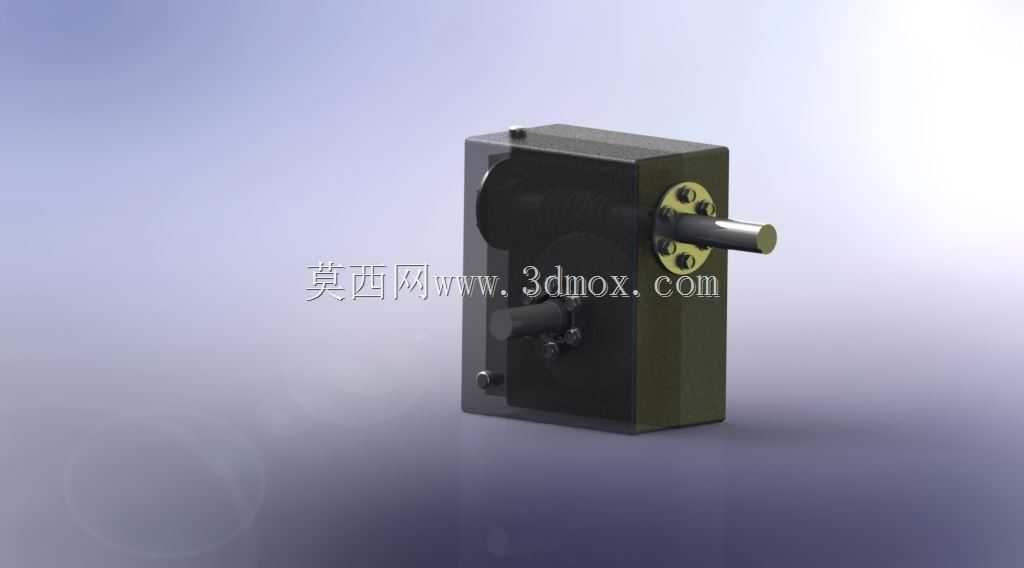

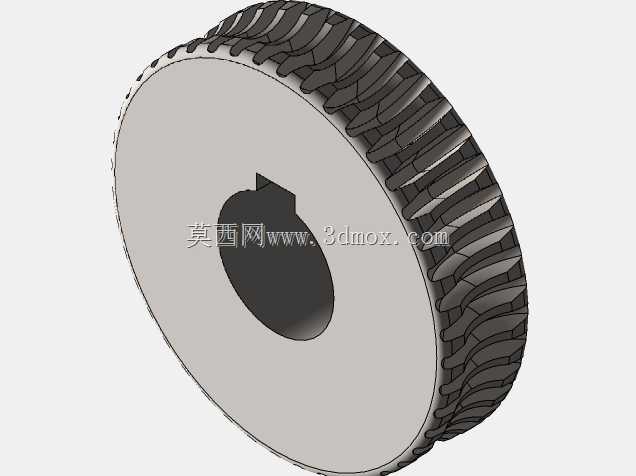

这款蜗轮蜗杆传动结构，是工业传动系统中应用极为广泛的减速部件，主要适配需要大传动比、低输出转速、高输出扭矩的作业场景，常见于轻工生产线输送设备、小型物料提升装置、食品包装机械的动力输入端、自动化仓储的分拣驱动单元，以及中小型机床的进给传动模块中，能够将原动机输出的高转速低扭矩动力，通过蜗轮蜗杆的啮合传动转换为低转速高扭矩的动力输出，匹配后端执行机构的作业转速与扭矩需求。从结构设计来看，该结构采用单级蜗轮蜗杆传动形式，蜗杆作为主动输入轴端，蜗轮作为从动输出轴端，两轴在空间上呈90度交错布置，这种布置形式能够在极小的安装空间内实现较大的传动比，相比同级别的圆柱齿轮减速结构，整体结构更加紧凑，同时啮合过程中多齿同时接触，传动平稳性更强，运行时的冲击、振动和噪声都更小，适合对运行静谧性有一定要求的作业场景。设计过程中充分考虑了安装适配性，箱体采用方正的封闭式壳体结构，输入轴与输出轴分别从壳体的两个相邻垂直面伸出，轴端预留了标准的联轴器安装位与轴肩定位结构，能够方便地与原动机、后端负载进行对接安装；壳体上预留了对应的安装固定孔位，可直接通过螺栓固定在设备的安装基座上，安装边界清晰，不需要额外设计复杂的转接支架即可完成装配。壳体采用剖视视角呈现内部结构，可以清晰看到蜗杆与蜗轮的啮合位置、轴承的支撑布置、轴系的定位结构，蜗杆的齿面与蜗轮的轮齿精准贴合，保证传动过程中动力传递的效率，同时两端的轴承支撑结构能够抵消传动过程中产生的径向与轴向载荷，避免轴系出现窜动，延长部件的使用寿命。在功能特性上，该结构具备可靠的反向自锁特性，当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆，这一特性能够在提升、输送类设备中起到安全防护作用，避免设备停机后负载端出现反向溜车的风险，提升设备运行的安全性。整体结构的尺寸设计紧凑，在保证传动强度与啮合精度的前提下，尽可能压缩了壳体的外形尺寸，能够适配安装空间受限的设备场景，内部的润滑腔设计能够储存润滑脂，对啮合齿面与轴承进行持续润滑，降低传动过程中的磨损，减少日常维护的频次。
