深沟球滚动轴承三维结构设计

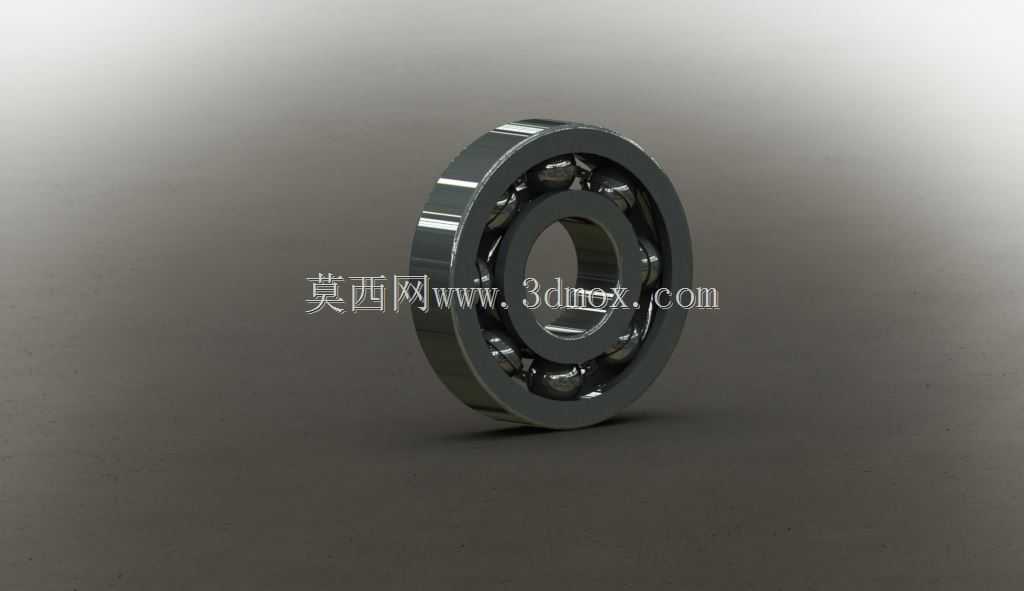

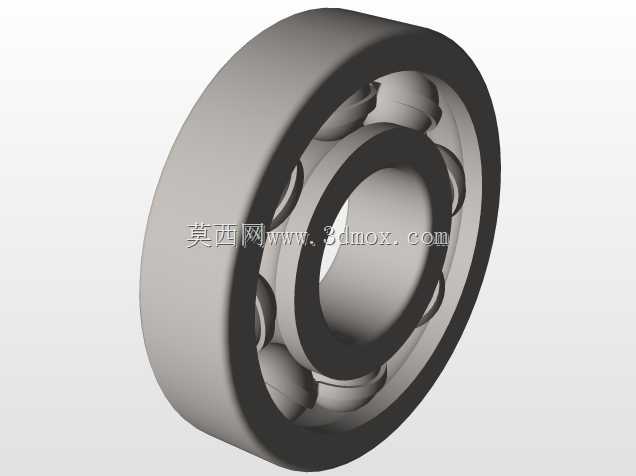

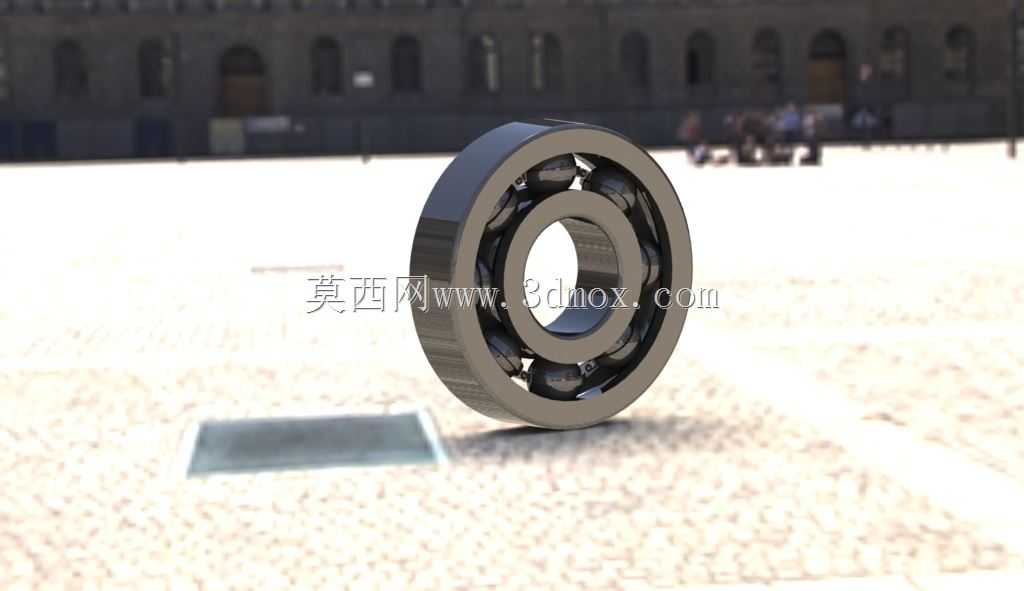

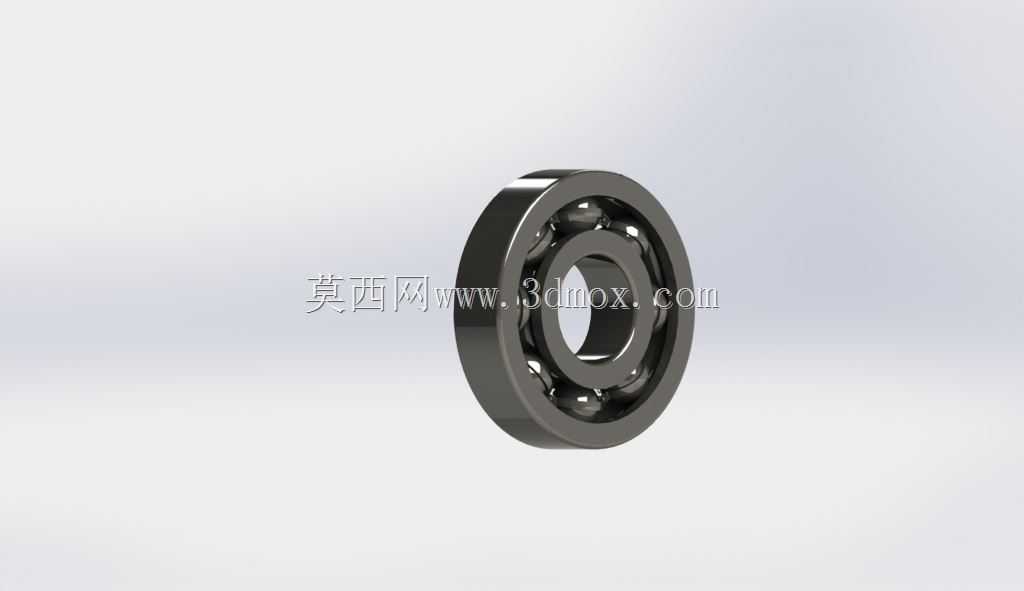

做机械结构设计这么多年，滚动轴承是几乎所有旋转传动方案里绕不开的基础零件，小到桌面级的小型传动模组，大到重型工业设备的主轴支撑，都能见到这类零件的身影。这次完成的滚珠轴承三维结构，完全按照实际工业应用的装配逻辑搭建，从内圈、外圈的滚道曲率匹配，到滚动体的排布间隙，再到保持架的兜孔结构，都还原了实物的装配关系。

在实际设备选型里，这类深沟结构的滚珠轴承主要承受径向载荷，也能在一定范围内承受双向的轴向载荷，常被用在电机输出端、输送机辊筒支撑、机床进给轴、减速器输入输出端这类需要低摩擦旋转支撑的位置，相比滑动轴承，它的启动摩擦阻力更小，维护更换更便捷，标准化程度高，互换性强，是通用机械领域应用最广的支撑类零件。

设计这个模型的时候，首先确定的是安装边界尺寸：内圈的孔径要和适配的轴径做基孔制配合，外圈的外径和安装轴承座的孔做基轴制配合，内外圈的宽度尺寸要匹配安装位的轴向定位空间，保证装配后内圈能随轴同步转动，外圈固定在机座孔内不发生窜动。滚道的曲率半径设计要略大于滚动体的半径，这样既能保证滚动体和滚道有足够的接触面积降低接触应力，又不会因为曲率完全匹配导致滚动时出现滑动摩擦，提前出现磨损失效。

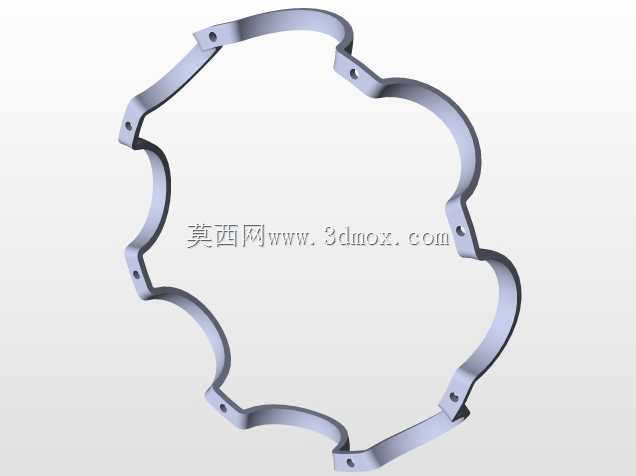

滚动体的数量和直径是根据轴承的额定动载荷计算确定的，相邻滚动体之间要预留足够的间隙，避免运转时滚动体之间发生直接摩擦碰撞；保持架的兜孔结构要刚好包裹住滚动体的部分球面，既能够分隔每个滚动体保持均匀排布，又不会限制滚动体自身的转动，模型里还原了保持架和滚动体之间的装配间隙，装配后不会出现干涉问题。

在实际装配场景里，这类轴承的安装通常采用热装或者压装的方式，内圈和轴的过盈量要根据载荷大小、转速高低调整，过盈量太小会出现跑内圈的问题，过盈量太大会导致轴承内部游隙过小，运转时温升过高提前失效。模型里预留的安装基准面，也对应了实际装配时的定位台阶，内圈的一侧靠轴肩定位，外圈的一侧靠轴承座的台阶定位，另一侧可以用轴用挡圈或者端盖做轴向固定，保证轴承在承受轴向载荷的时候不会发生轴向窜动。

从结构细节来看，内外圈的倒角尺寸也符合实际加工要求，既能够避免装配时锐边刮伤安装面，也能引导轴承顺利压入安装位；滚道的表面粗糙度要求在建模时也做了对应结构的还原，保证后续做工程图导出的时候能直接标注对应的加工精度要求。整个模型的装配逻辑完全和实物一致，不管是用来做设备整体装配的配套零件，还是用来做轴承结构的教学演示，都能清晰展示每个部件的配合关系，也能直接用来做干涉检查、运动仿真，模拟轴承运转时滚动体和保持架的运动状态，验证装配间隙是否合理。
