金属板门航空箱锁紧把手结构设计

在航空运输、设备周转、精密仪器储运场景中，航空箱作为高防护等级的载具，其门板锁紧部件的可靠性直接决定内部承载物的运输安全，本次设计的金属板门航空箱把手，正是针对这类高频周转、存在颠簸振动工况的使用需求开发的一体式锁紧操作部件。从实际使用场景出发，这类把手需要同时满足手动操作的施力便利性、锁紧状态的抗振防松能力、安装后的外形防磕碰要求，因此在结构设计阶段，首先对安装边界做了明确限定：适配1.2-2mm厚度的金属钣金门板，安装座采用法兰式穿板固定结构，安装孔位按照行业通用的32mm孔距标准设置，无需在门板上做复杂的沉台加工，仅需冲裁对应尺寸的安装过孔与定位缺口即可完成装配，适配现有多数标准航空箱、设备检修门、移动工具柜的门板改造与配套生产需求。

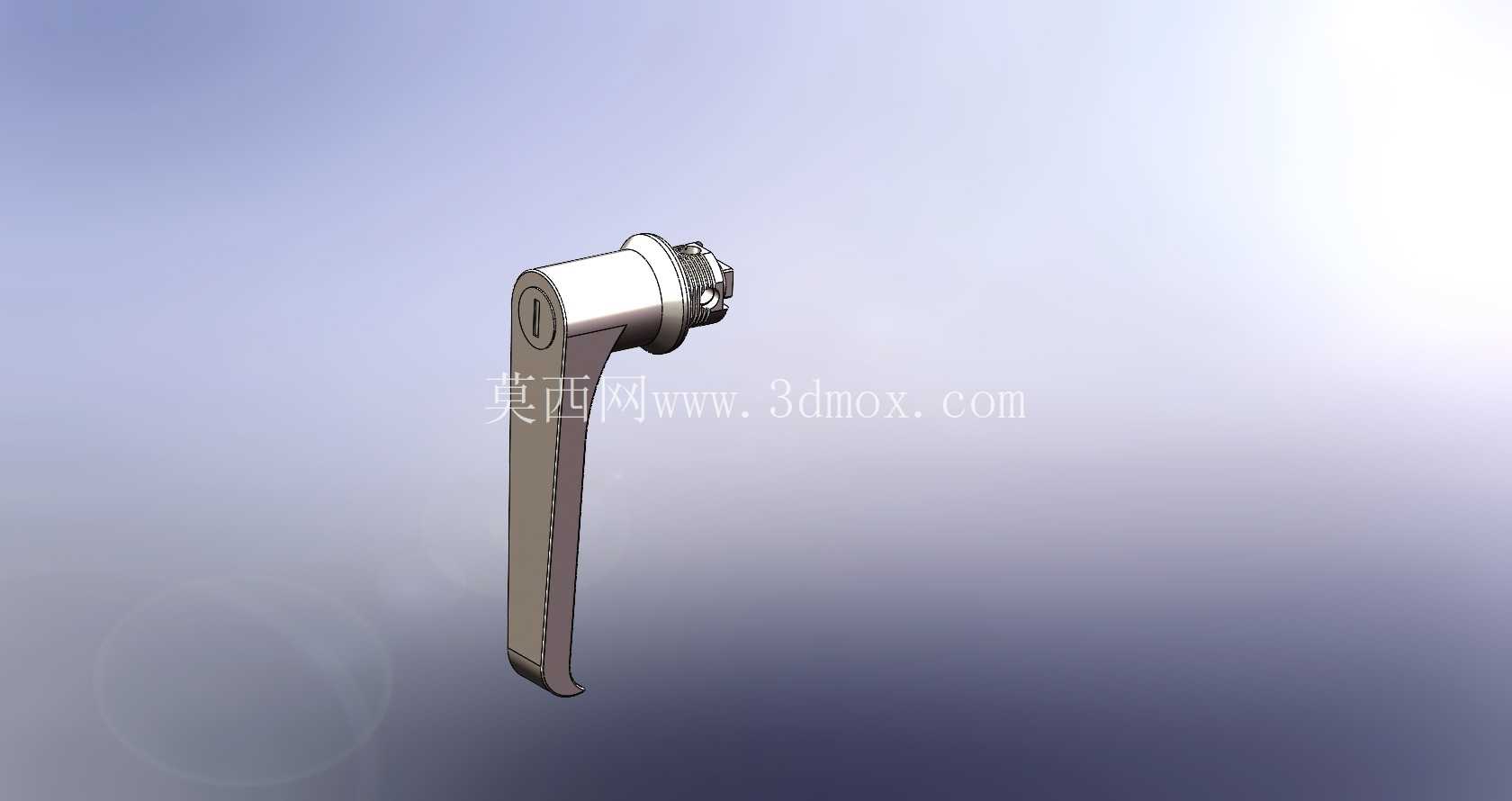

功能特性层面，该把手将手动握持操作与锁紧传动功能集成在单一构件上，手柄部分采用长力臂杠杆结构，力臂长度设计为110mm，操作人员单手握持时可借助杠杆原理用较小的按压力完成锁舌的伸缩动作，相比传统的小型旋钮式锁具，操作效率提升明显，尤其适合戴劳保手套的作业场景下快速开合操作。手柄尾部做了15度的内弯勾型设计，一方面在锁紧状态下手柄端部贴合门板表面，不会突出箱体轮廓造成运输过程中的勾挂磕碰，另一方面在开启操作时，勾型结构可给手指提供施力支点，避免手部打滑。锁体部分的传动结构采用旋转式锁舌设计，锁舌伸出量为8mm，锁紧时锁舌卡入箱体门框的对应挡边内，配合安装座内部的阻尼弹片结构，在振动工况下不会出现锁舌自行回转松脱的问题，经过1000次开合循环测试与三级公路模拟运输振动测试，锁紧状态保持率满足航空货运载具的相关防护要求。

设计思路上，整个构件优先考虑加工工艺性与使用耐久性，手柄主体采用锌合金压铸成型工艺，表面做喷砂钝化处理，兼顾耐磨性能与金属质感，安装座与锁舌部分采用不锈钢材质，应对户外周转、潮湿仓储环境下的防锈需求。结构装配环节没有采用易脱落的小尺寸销轴连接件，而是通过安装座自身的翻边铆点完成手柄与锁体的铰接，减少装配零件数量的同时，避免长期使用后销轴窜出导致的部件失效。外形设计上摒弃了多余的装饰性结构，所有棱边都做了R2以上的圆角处理，既避免操作时划伤手部，也减少压铸过程中的应力集中问题，提升零件的结构强度。

从安装适配角度看，该把手的安装座突出门板表面的高度仅为18mm，手柄收拢后整体外轮廓不超过安装座的最大边界，在多个箱体堆叠运输时，不会因为把手突出造成堆叠间隙过大、堆叠不稳的问题。锁舌的旋转角度设置为90度，对应手柄从竖直收拢状态到水平开启状态的转动行程，操作时的转动手感经过阻尼匹配，既不会因为过松导致手柄随意晃动，也不会因为阻尼过大造成操作费力。针对不同厚度的门板，安装座配套了不同长度的锁紧螺母衬套，可根据实际门板厚度裁剪衬套长度，保证安装后整个锁具无窜动间隙。在实际配套选型中，这类把手可广泛应用于铝合金航空箱、移动检测设备箱、消防器材箱、车载工具柜的门板锁紧场景，相比传统的分离式拉手加锁具的结构，集成式的设计减少了门板上的开孔数量，提升了门板整体的结构强度，同时降低了装配环节的工时成本。
