户外便携可折叠太阳能电池板支撑支架

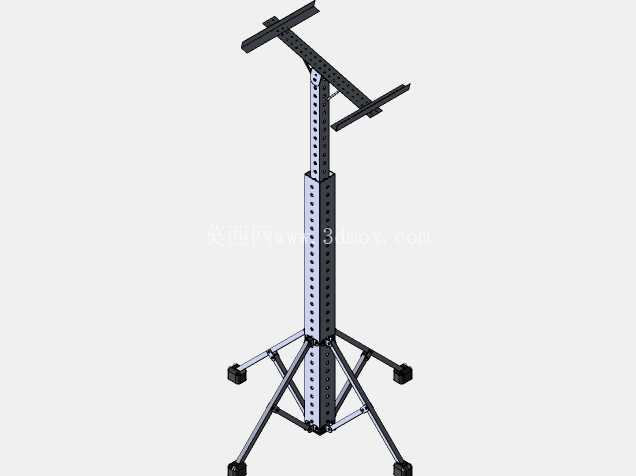

这款支撑结构的核心应用场景覆盖野外临时科考供电、户外作业临时电源架设、应急救灾光伏点位布设、偏远地区临时通信基站供电支撑等场景，解决了传统固定式光伏支架无法快速转场、无法适配不平整地面、安装耗时过长的痛点。从实际使用逻辑来看，整套支架不需要额外浇筑基础，展开三脚架支腿后就能直接放置在泥地、碎石坡、硬化路面等不同质地的地面，支腿末端的方形防滑脚垫能增大接触面积，在松软土质上使用时不会出现支腿下陷倾斜的问题，哪怕是在坡度不超过15度的非平整地面，也能通过调整三根支腿的展开角度，让中部立柱保持垂直状态，保证上方电池板的安装基准稳定。

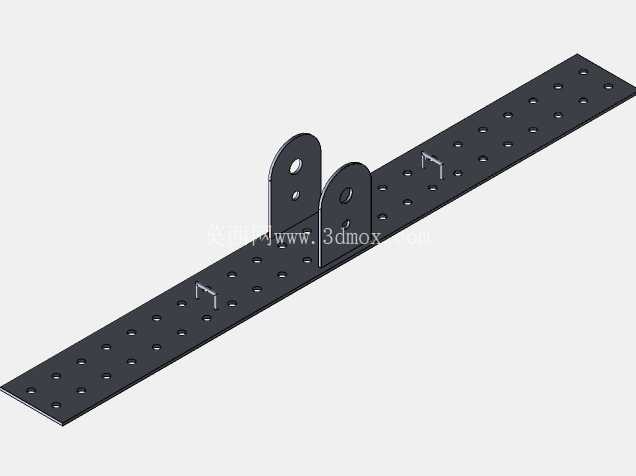

功能设计上，顶部的电池板安装横梁采用了双排长圆孔设计，横向的安装孔位覆盖范围从400mm到1200mm，不需要额外加工转接件就能适配不同尺寸规格的小型太阳能电池板，不管是单块100W的便携光伏板，还是两块对称布置的同规格电池板，都能通过孔位直接固定。立柱部分采用多段等距冲孔的型材拼接，孔位间距统一为25mm，能够根据实际使用需求调整顶部横梁的安装高度，最低架设高度为800mm，最高可拉伸至1800mm，调整时只需要对准对应孔位插入快拆销钉就能完成固定，不需要额外携带扳手等工具，单人两分钟内就能完成高度调整。如果需要在支架上挂载小型逆变器、储能电池模块或者检测仪器，也可以利用立柱上的空余孔位加装挂载板，对称挂载时两侧重量差不超过5kg就不会出现支架重心偏移的问题，整套支架的额定承载能力达到30kg，完全能满足常规小型光伏组件加配套挂载设备的重量需求。

设计思路上，整套结构全部采用标准型材拼接，没有定制异形铸件，所有连接节点都采用可拆卸的螺栓连接，拆解后所有杆件都能收纳到长度不超过1m的便携工具包内，整体收纳重量控制在8kg以内，单人背负就能完成长距离转场运输。三脚架的展开角度做了机械限位，最大展开角度时支腿与地面的夹角为60度，这个角度下支架的抗风能力能达到6级，不会因为阵风吹袭出现倾覆问题；如果是在风力更大的开阔区域使用，也可以在支腿的预留孔位上加装地锚，通过风绳进一步强化固定稳定性。顶部的横梁与立柱连接位置设计了角度调节转轴，能够在0到60度范围内调整电池板的俯仰角度，使用者可以根据架设点位的纬度、不同时段的太阳高度角快速调整板面倾角，最大化光伏板的受光效率，角度调整到位后通过侧面的锁紧旋钮就能固定，不会因为自重出现角度下滑。

安装边界方面，整套支架展开后三脚架的最大占地直径为1200mm，最小占地直径为600mm，架设时只需要清理出对应范围的地面，移除尖锐凸起物避免刮擦支腿防腐层即可，不需要对地面做硬化处理。所有杆件的表面都做了喷塑防腐处理，能够适应户外高湿度、轻度盐碱环境下的使用需求，连接紧固件全部采用不锈钢材质，长期户外放置也不会出现锈死无法拆解的问题。结构上没有易损的塑料传动部件，所有受力部件都采用金属材质，日常使用只需要定期检查连接销钉的磨损情况即可，维护成本极低。和传统的固定式光伏支架相比，这款支架不需要做前期的基础施工，转场时不会留下地面破坏痕迹，特别适合需要频繁更换布设点位的临时光伏供电场景，哪怕是没有机械安装经验的现场作业人员，对照简单的安装说明就能在5分钟内完成整套支架的展开与电池板固定，不需要专业安装团队到场作业，大幅降低了临时光伏点位的布设成本与时间成本。
