车间通用G型C型手动夹紧夹具结构

在日常机加工、木工装配、工件临时固定的作业场景里，这类G型（也常称C型）夹紧工具是一线工位上出镜率极高的通用工装，不管是小型零件焊接时的对位固定、木工拼板时的施压粘合、还是3D打印后处理阶段的工件夹持、装配工序里的零部件临时定位，都能看到它的身影。区别于液压、气动类的专用夹紧装置，这款手动夹具不需要外接动力源，完全依靠螺纹副的机械增力实现夹紧，对作业场景没有额外的管线、动力要求，哪怕是户外无供电的临时维修工位、家庭DIY工作台、小型维修铺都能直接使用，适配场景的灵活性非常高。

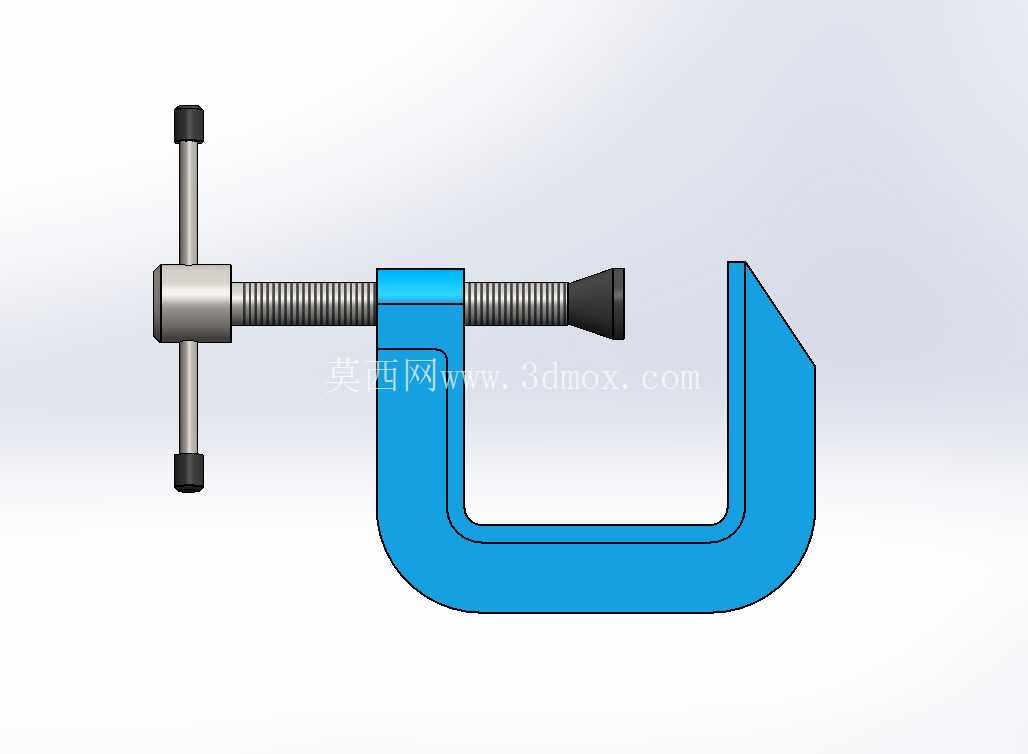

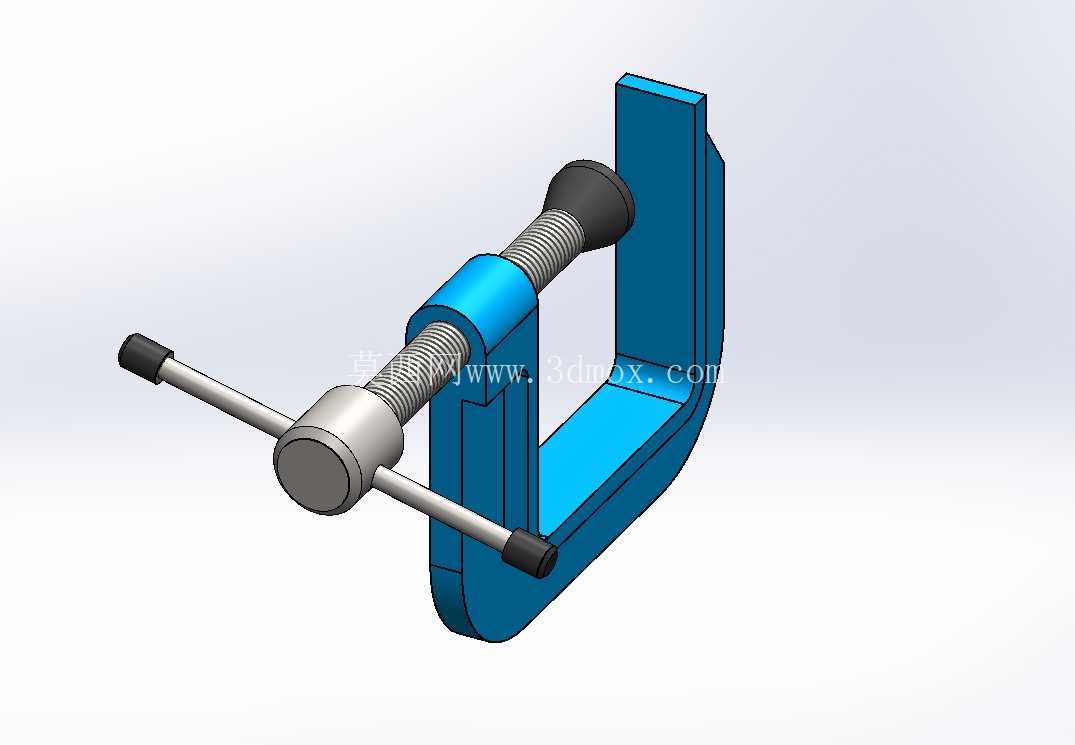

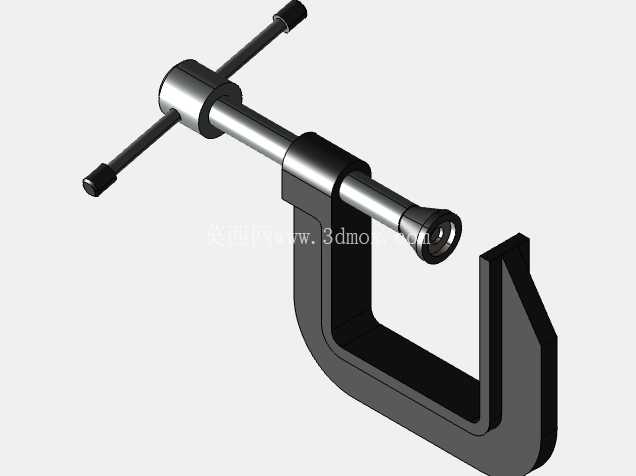

从功能结构来看，整个夹具的核心受力件是C形的夹架本体，这个一体成型的架体构成了整个夹具的受力框架，开口深度和最大张开距离决定了它能适配的工件厚度边界，架体的两个端面分别是固定承压面和活动压头，固定端直接和架体一体加工成型，保证受力时的结构刚性，活动端则和螺杆机构连接，通过转动手柄带动螺杆旋转，实现压头的进退动作，以此调整夹紧范围、输出夹紧力。螺杆部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，反复夹紧松开的过程中磨损更均匀，能长期保持稳定的夹紧力输出，不会因为频繁使用出现螺纹滑牙、夹紧力不足的问题。压头和螺杆端部采用活动连接结构，夹紧工件时压头可以自适应小角度的工件表面倾斜，保证压合面和工件表面充分贴合，不会因为工件表面存在微小斜度就出现点接触、压痕过深或者夹不牢的情况。

驱动部分采用T型穿杆式手柄，不需要额外配套扳手，直接用手转动手柄就能完成夹紧和松开操作，手柄两端的防滑端头可以避免施力时手打滑，当需要更大夹紧力的时候，也可以借助套管套在手柄上加长力臂，获得足够的夹紧力矩，当然设计时也已经考虑了常规手动施力的强度上限，架体的刚性和螺纹的强度都能匹配手动施力的最大载荷，不会出现正常使用下的架体变形、螺纹断裂问题。

设计这类通用夹具的时候，首先要平衡的就是架体的刚性和整体重量，架体如果做的过厚，整体重量太大，携带和频繁挪动使用的时候会非常笨重，如果做的过薄，夹紧受力时架体会出现开口外张的变形，导致夹紧力不足、甚至架体断裂，所以架体的截面采用变厚度设计，在受力最大的弯曲拐点位置适当增加壁厚，在受力较小的位置适当减薄，在保证整体结构强度满足额定夹紧力要求的前提下，尽可能控制整体重量。其次是螺纹副的配合精度，螺杆和架体上的螺母部分配合间隙不能过大，否则夹紧时会出现压头歪斜、行程晃动的问题，间隙也不能过小，否则在有粉尘、铁屑的车间环境里使用，很容易因为杂物进入螺纹间隙出现卡滞、拧不动的情况，所以螺纹配合采用中等间隙的公差配合，既保证传动的顺畅度，也能适应车间相对复杂的使用环境，日常使用时只需要定期在螺纹上涂抹少量润滑脂，就能长期保持顺畅的操作手感。

从安装和使用边界来看，这类夹具不需要固定安装在工作台上，属于便携式的手动工具，只要工件的夹持位置在夹架的开口行程范围内，都可以直接夹持使用，使用时只需要先转动手柄将开口调整到略大于工件厚度，把夹具卡在需要夹紧的位置，再转动手柄直到压头紧贴工件表面，施加合适的夹紧力即可，不需要额外的安装调试步骤，上手门槛极低，哪怕是没有经过专门培训的作业人员，也能快速掌握使用方法。在机械装配场景里，它常用来临时固定两个需要配钻、配铰的零件，保证钻孔过程中两个零件不会出现相对位移；在木工场景里，涂胶拼接的板材用它夹紧固定，等待胶水固化的过程中可以提供持续稳定的压力，保证拼接面紧密贴合；在手工修配、打磨作业里，它可以把工件固定在工作台边缘，解放双手进行打磨、锉修操作；甚至在小型设备的临时维修里，也可以用它来辅助压装小型轴承、固定复位的弹簧零件，是一线作业场景里通用性极强的辅助工装。

另外在结构细节上，压头的接触端面做了平面处理，没有尖锐的棱角，避免夹紧时在工件表面留下过深的压痕，如果是夹持表面精度要求高的工件，也可以在压头和工件之间垫上铜片或者橡胶垫，进一步保护工件表面。整个夹具没有易损的电子元件、没有复杂的液压密封结构，整体结构简单可靠，哪怕出现螺纹磨损、压头损坏的情况，也可以很方便地更换对应零件，维护成本极低，正常使用情况下的使用寿命可以达到数年甚至十数年，是车间工位上性价比极高的通用夹紧工具。
