户外作业用可折叠太阳能板支撑装置

这款支撑装置主要面向户外临时光伏供电场景设计，可适配野外勘测、应急抢险、户外作业等无固定市电供应的使用环境，用来承托单块或小尺寸组合的太阳能电池板，为便携储能设备、小型作业仪器提供稳定的电能输入支撑。不同于固定式光伏电站的水泥基座或金属焊接支架，该装置采用全组装式结构，所有杆件均可通过快拆结构收拢，收拢后整体呈细长杆状，可放入常规工具包或车载储物格，单人即可完成搬运与架设，无需额外辅助吊装设备。

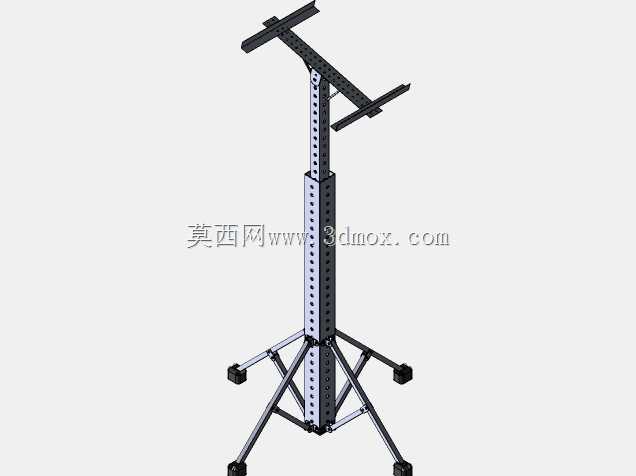

从结构设计逻辑来看，底部采用三腿撑开的三脚架构型，每根支腿末端配有可调式防滑脚垫，可在不平整的泥地、碎石路面、硬质水泥面完成调平，支腿与中心立柱的铰接位置设置了锁止卡扣，撑开到位后自动卡紧，避免受外力碰撞出现收拢垮塌的问题。中心立柱采用多节等距冲孔的型材嵌套结构，可根据使用需求连续调节支撑高度，孔位配合弹簧销实现快速定位，调节行程覆盖常规坐姿作业到站立作业的高度区间，无需额外工具即可完成高度调整。顶部的电池板安装托架采用横向可调节的双托臂结构，托臂上预留了通用安装孔位，可适配不同边框宽度的常规晶硅太阳能板，托架与中心立柱的连接位置设置了角度调节转轴，可根据架设地点的纬度、不同时段的太阳高度角调整电池板的俯仰角度，最大化提升光伏板的受光效率。

考虑到户外作业的附加需求，中心立柱的冲孔结构除了实现高度调节功能，还可作为附加挂载点，当需要对称挂载小型仪器箱、储能电池包等配件时，可通过配套的卡扣将配件固定在立柱两侧，利用三脚架的对称受力特性平衡载荷，避免支架出现重心偏移倾倒的问题，挂载后整体可承受单侧不超过5kg的附加载荷，满足常规户外小型设备的临时挂载需求。整个支架的所有铰接、调节位置均做了防松处理，在户外有风的环境下可保持结构稳定，不会出现角度自行偏移、连接松脱的问题，收拢后无突出尖锐结构，避免搬运过程中划伤操作人员或损坏其他携带设备。

在安装边界方面，该支架展开后底部支腿最大撑开直径约1.2米，最小收拢直径仅0.3米，最高支撑高度可达1.8米，最低作业高度可降至0.6米，顶部托架可适配宽度在400mm到800mm之间的常规太阳能电池板，安装时仅需将电池板边框与托臂孔位对齐，用配套的手拧螺丝固定即可，全程无需使用扳手、螺丝刀等额外工具，单人3分钟内即可完成全部架设流程。
