高速钢直柄麻花钻三维结构设计

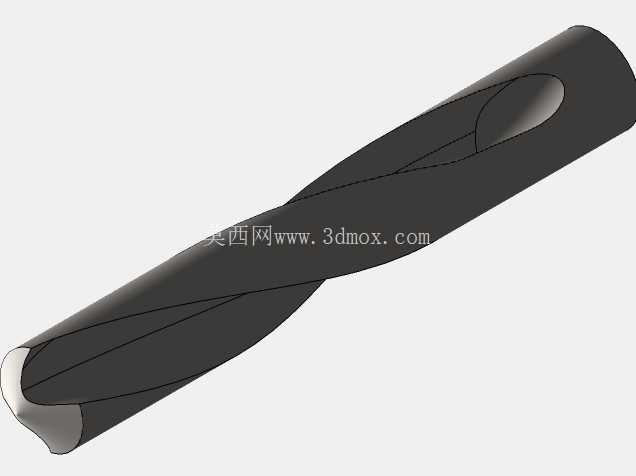

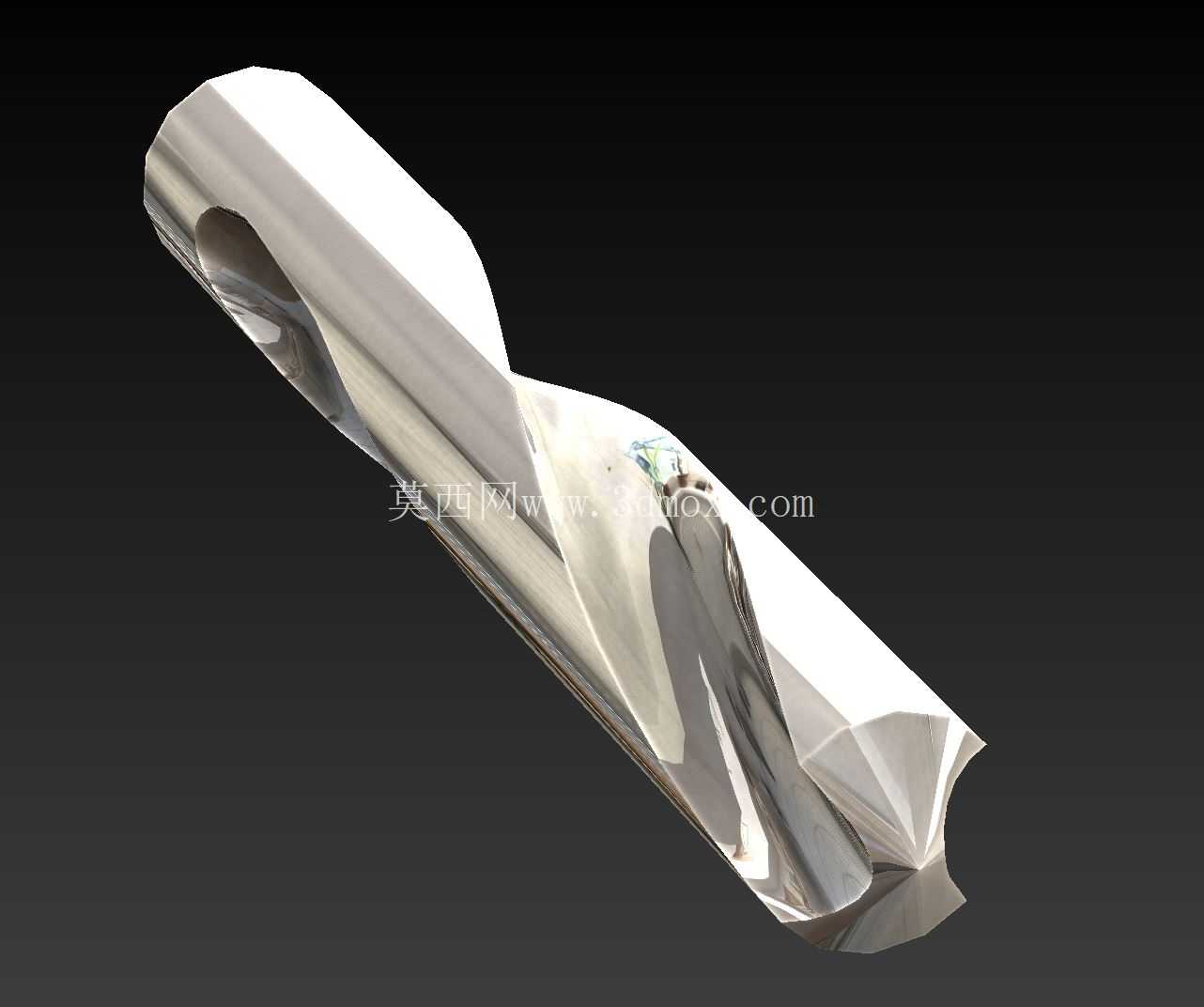

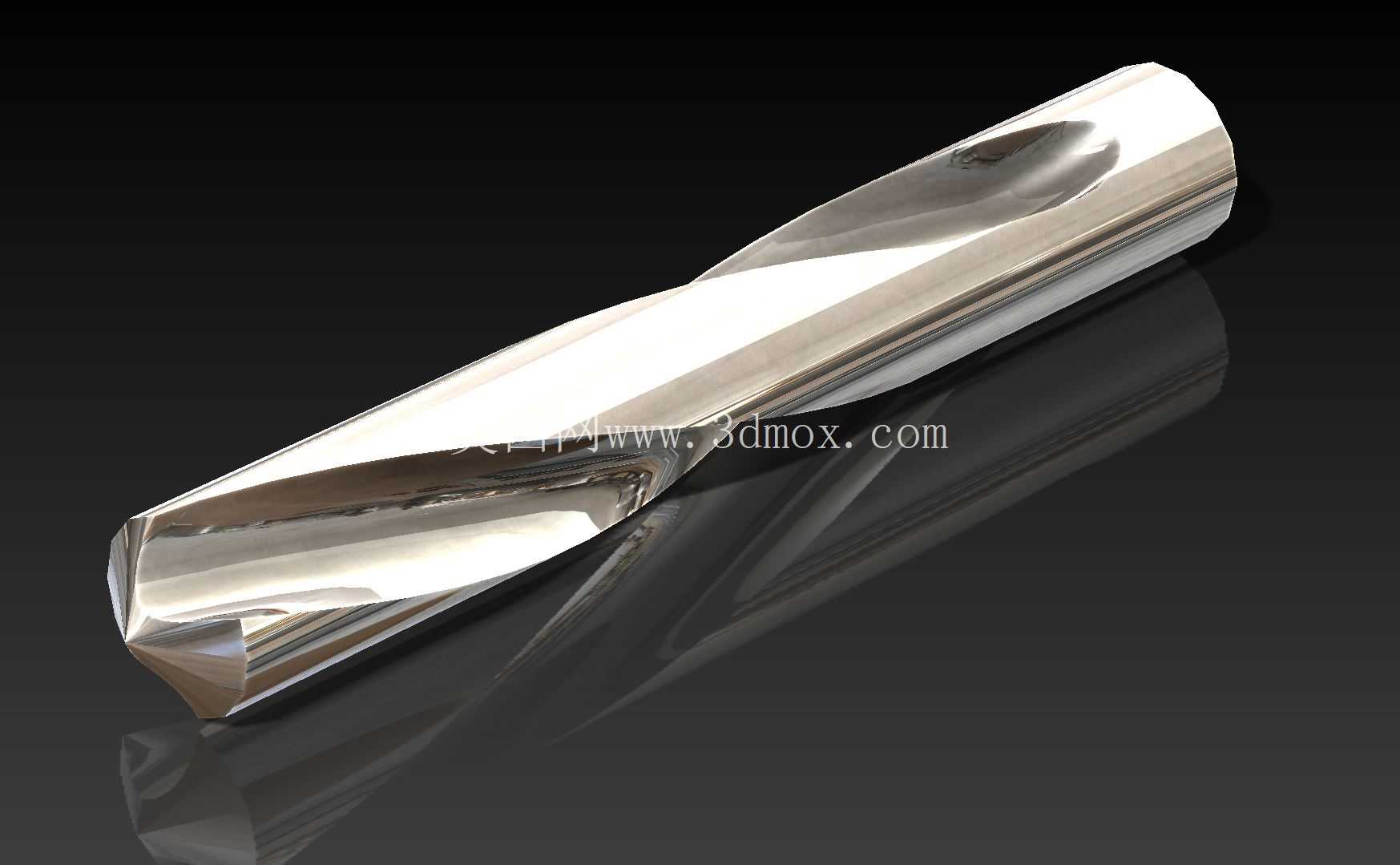

在金属切削加工场景中，直柄麻花钻是孔加工工序里应用覆盖范围最广的刀具品类，从普通台式钻床的单件修配作业，到立式加工中心的批量精密零件生产，再到钳工现场的手工配钻工序，都能见到这类刀具的应用身影。这套三维结构完整还原了标准高速钢麻花钻的所有核心几何特征，建模过程中没有做简化处理，所有切削相关的结构细节都按照实际加工需求做了精准还原。

从功能特性来看，该钻头的切削部分采用标准双主切削刃设计，两条主切削刃对称分布在钻芯两侧，横刃位于钻芯最前端，承担初始钻入阶段的定心与切削突破作用，建模时特意保留了横刃的原始斜角参数，没有做理想化的刃口简化，能直观呈现实际钻孔时横刃产生轴向阻力的结构原因。两条螺旋排屑槽沿着刀体圆柱面均匀分布，槽型的螺旋角按照通用加工高速钢、中碳钢的常用角度设置，槽深从切削端向柄部方向逐渐平缓收浅，既保证切削区域有足够的容屑空间，避免切屑堵塞在槽内刮伤已加工孔壁，也能保证刀体整体的刚性，避免长径比偏大时钻削过程出现振颤。

设计思路上，这套模型没有追求外观的过度渲染效果，而是把结构合理性放在第一位：钻芯厚度从切削端向柄部做渐进式增厚，符合实际钻头的强度设计逻辑——越靠近夹持柄部，钻芯越厚，抗扭抗弯性能越强，能承受更大的进给切削力；刃带部分做了等宽的凸起结构，这部分是钻头切削时的导向副，与已加工孔壁直接接触，既起到钻孔过程中的导向定心作用，也能减少刀体与孔壁的摩擦面积，降低钻削时的发热与磨损。直柄部分的圆柱度按照夹持公差要求做了约束，直径与钻体切削部分的公称直径保持一致，适配通用钻夹头的夹持范围，不需要额外的变径套就能直接装夹在普通钻床、手电钻的夹头上使用。

从安装边界与尺寸适配角度来说，该模型的柄部长度按照通用直柄钻的标准比例设置，装夹时只要保证夹头夹持长度覆盖柄部三分之二以上的区域，就能保证高速旋转时的夹持稳定性，不会出现打滑、摆偏的问题。切削部分的刃背做了合理的后角设计，后角角度从外圆向钻芯方向逐渐增大，匹配不同直径位置的切削线速度差异——外圆处线速度最高，后角偏小可以保证刃口强度，避免快速磨损；靠近钻芯位置线速度低，后角偏大可以减少后刀面与工件的摩擦，降低钻削轴向力。

在实际生产应用中，这类钻头可完成实心金属材料上的通孔、盲孔加工，也能用于原有孔的扩孔修形，适配的加工材料覆盖普通碳素结构钢、合金结构钢、铸铁件、有色金属件等常见机加工材料，只要根据加工材料调整对应的主轴转速与进给量参数，就能获得稳定的钻孔精度与表面质量。建模过程中所有的几何过渡都做了圆滑处理，没有出现应力集中的尖锐棱角，完全符合实际刀具的制造工艺逻辑，既可以作为刀具设计学习的参考样本，也能用于机加工工艺仿真、虚拟装配场景中的刀具库搭建，还能作为数控加工编程时的刀具几何参考，帮助编程人员更精准地设置钻削工序的安全高度、进给路径与切削参数，避免因刀具模型简化导致的仿真误差与实际加工撞刀风险。
