双螺纹螺丝型肘节夹紧钳结构设计

这款双螺纹螺丝型肘节钳是手动夹持类工装里应用极广的一类结构，在小件焊接定位、机加工临时装夹、木工拼合固定、模具修配现场都能看到它的身影。和普通C型钳靠单螺杆旋压施力不同，它结合了肘节机构的快速行程特性与双螺杆的压力可调优势，实际操作时不需要反复旋转螺杆走完整个空行程，捏合钳身的肘节手柄就能快速让钳口靠近工件，待接触工件表面后，再分别调整上下两个螺纹螺丝的伸出长度，就能适配不同厚度、不同夹持面高度差的工件，最后通过肘节机构的过死点锁止特性提供稳定持续的夹紧力，不会因为作业过程中的振动出现松脱。

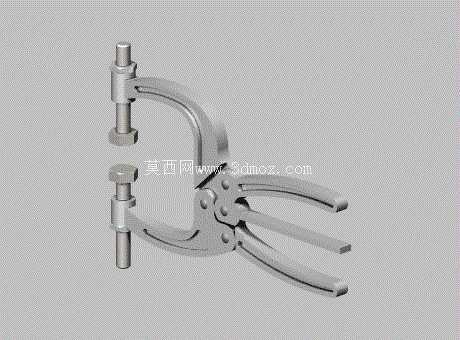

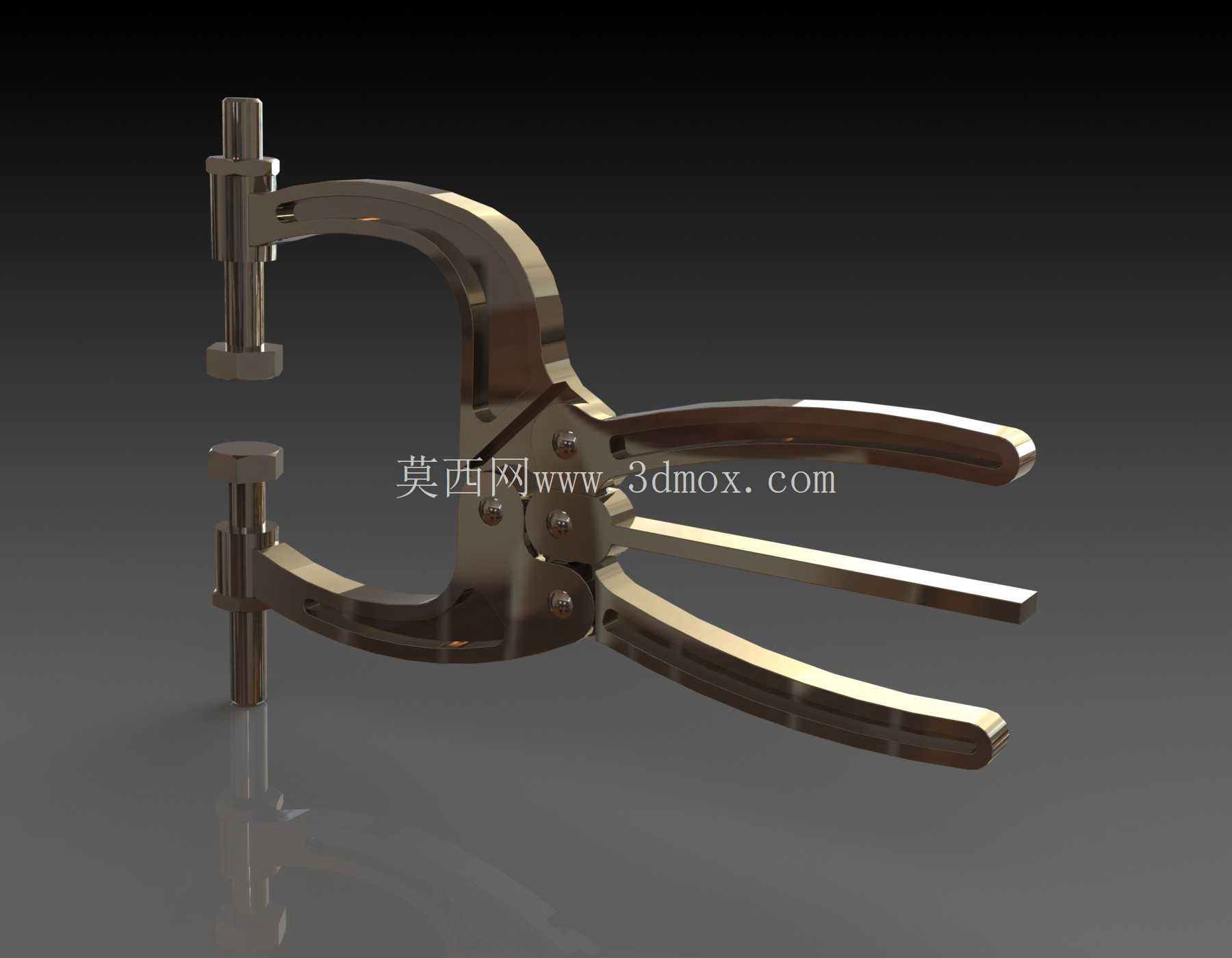

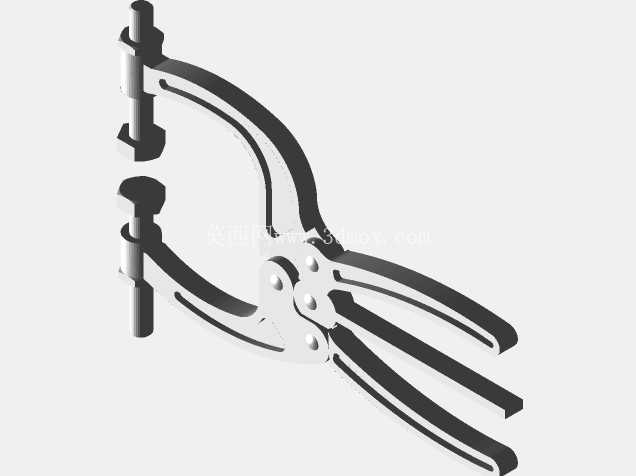

从结构设计逻辑来看，钳身采用整体冲压弯折成型的C型臂，臂身的弧度经过受力校核，在最大夹持行程下，臂身的弹性变形量控制在0.2mm以内，既保证足够的夹持刚性，又不会因为刚性过强在受力时出现应力集中断裂。两个螺纹螺杆分别布置在C型臂的上下两个端头，螺杆端头采用平端面压头设计，压头和螺杆之间采用小间隙活动铆接，夹紧时压头可以自适应贴合工件表面，不会因为螺杆端面和工件不平行出现压痕或者夹持打滑。肘节连杆部分采用多片叠铆的连接结构，连接销轴都做了渗碳淬火处理，表面硬度达到HRC45-50，反复开合夹持的磨损量极小，长期使用也不会出现连杆间隙过大导致的锁止失效问题。

实际使用场景里，这类肘节钳常被用在钣金焊接工位，针对厚度1-20mm的钢板拼接定位，工人可以单手操作快速开合钳口，调整上下螺杆的伸出量就能让两个压头分别抵紧两块拼接钢板的表面，锁止肘节之后就能腾出双手进行点焊固定，相比传统的C型夹，装夹效率能提升60%以上。在小型零件的铣削、钻削加工中，它也可以作为临时工装固定在机床工作台面上，针对形状不规则的小零件，双螺杆的独立调节特性可以避开零件表面的凸台、避让孔位，找到最稳定的夹持受力点，不会因为夹持力点不当导致零件装夹变形。在木工组装、皮具打版、五金件粘接等需要持续施压的工序里，它的锁止力稳定，不需要持续施加外力就能保持恒定的夹持压力，施压大小可以通过螺杆旋入的深度进行微调，避免压力过大压坏木质、皮质等软质工件，也不会因为压力过小导致粘接面出现缝隙。

从安装边界和尺寸适配来看，这款肘节钳的最大开口距离可以通过螺杆的调节覆盖0-80mm的夹持范围，钳身的整体宽度控制在120mm以内，在狭小的工装空间里也能灵活布置，不会和周边的焊枪、钻头、打磨头等作业工具产生干涉。两个螺杆的调节行程各有25mm，不需要调整肘节的初始开合角度就能适配大部分常规厚度的工件，当遇到超出常规厚度的工件时，也可以通过更换不同长度的螺杆来扩展夹持范围，钳臂上的螺杆安装孔采用标准公制螺纹，通用配件替换成本极低。钳身的手柄部分做了圆弧过渡处理，捏合时的受力点贴合手掌发力位置，长时间重复操作也不会出现硌手的问题，手柄末端做了微微上翘的造型，开合时手指不会被钳身和连杆的夹缝夹伤，操作安全性有足够的设计考量。

在结构细节处理上，所有连杆的转动配合面都预留了合理的间隙，表面做了氧化防锈处理，在焊接车间的飞溅环境、机加工的切削液环境下长期使用也不会出现锈蚀卡滞的问题。两个压头的端面做了细滚花处理，夹持金属工件时的摩擦力足够大，即使夹持面存在少量油污也不会出现打滑移位，针对需要保护表面光洁度的工件，也可以在压头端面加装橡胶、铜质的保护垫，避免压伤工件表面。肘节机构的死点位置经过反复调校，锁止后手柄会贴紧钳身侧面，不会突出在外被意外触碰导致松脱，解锁时只需要扳动手柄就能快速释放夹持力，整个操作流程单手即可完成，非常适合流水线工位上的快速重复装夹作业。
