球头六角扳手套件专用收纳托盘结构

这款球头六角扳手套件收纳托盘，主要面向桌面级加工场景的工具定置管理需求，适配Prusa i3 MK3S+这类桌面3D打印设备的工作台面安装使用，解决日常拆装作业中L型球头内六角扳手零散摆放、取用耗时、易滑落丢失的痛点。从实际使用场景来看，机械装配、设备调试、3D打印机维护、小型五金拆装等作业中，球头内六角扳手是高频使用的紧固件操作工具，常规的工具盒收纳需要翻找对应规格，平置摆放则容易在工作台移动时散落，这款托盘通过单槽卡位的结构设计，让每一支扳手都有独立的放置位，取用和归位都能快速对应规格，大幅减少工具整理的时间损耗。

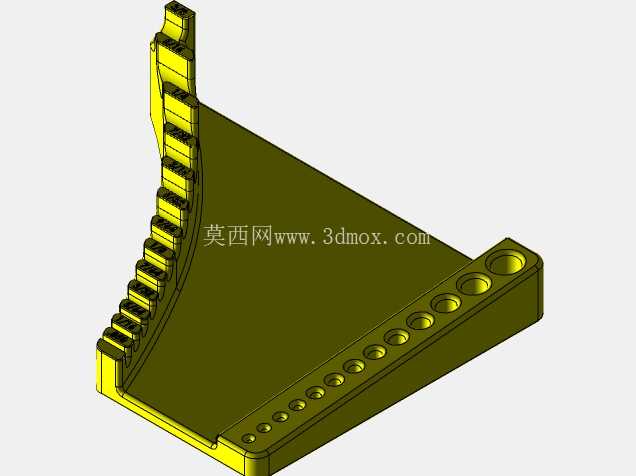

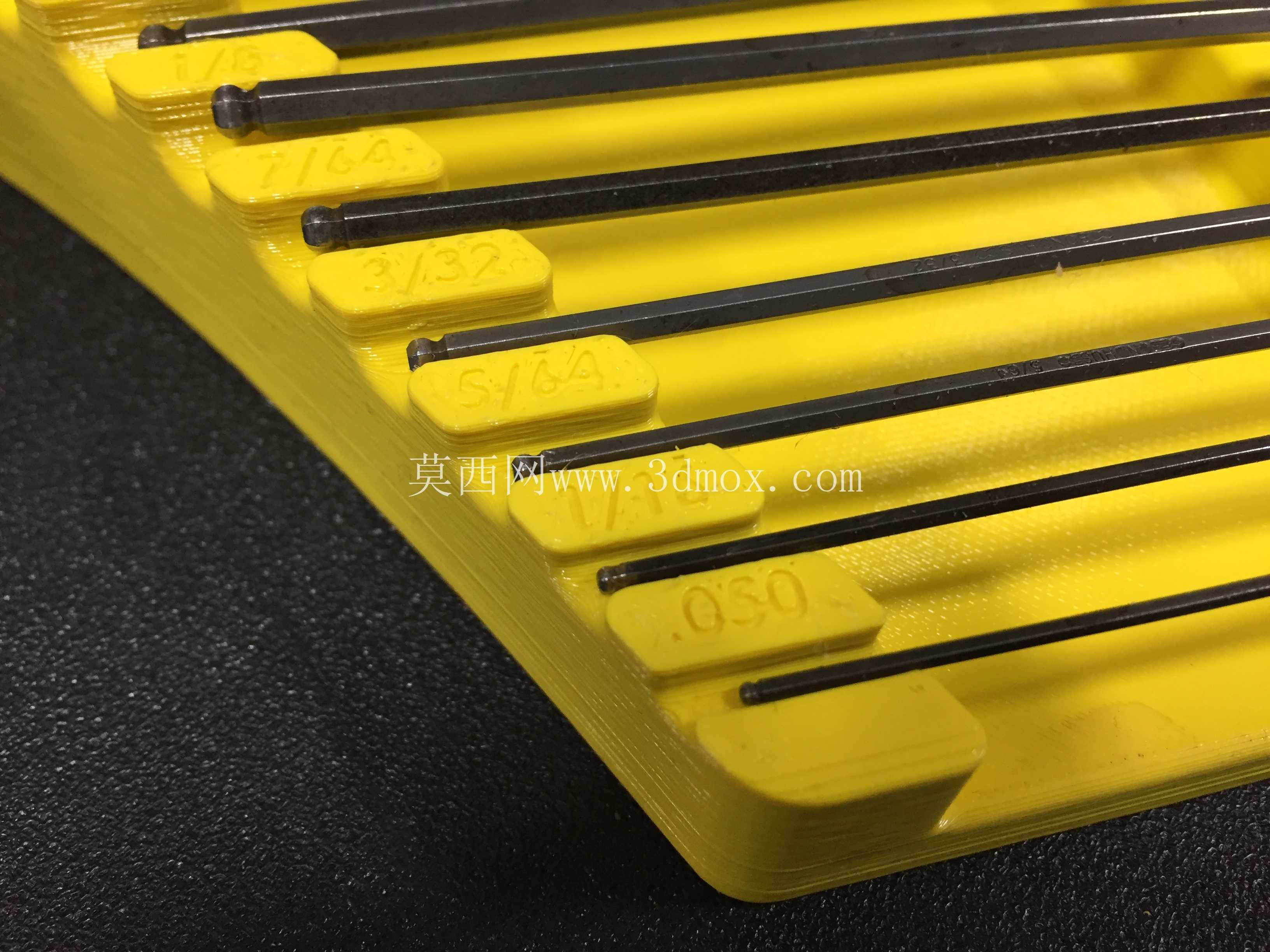

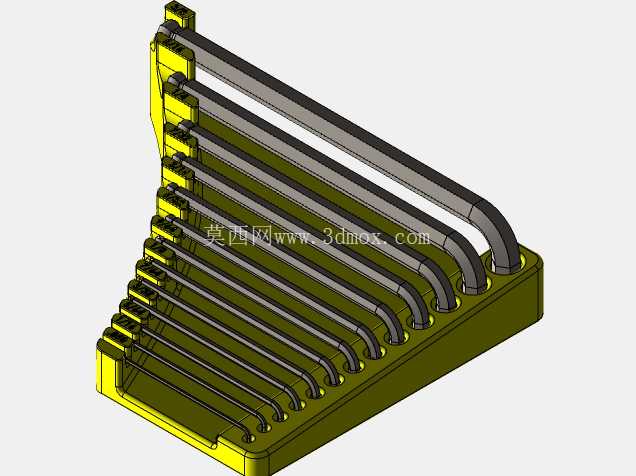

设计层面，托盘整体采用弧形过渡的轮廓结构，卡位槽沿弧形轮廓等距排布，对应不同长度规格的L型球头扳手，长端插入槽内固定，短端靠在托盘前端的限位台阶上，拿取时可以直接捏住扳手短端快速抽出，不需要额外抠取。托盘内部预设了磁铁安装位，嵌入磁铁后可以吸附扳手的金属杆身，即使托盘随工作台倾斜、轻微晃动，扳手也不会从槽内滑落，适配车间作业中工作台偶尔移位、工具架轻微震动的实际工况。

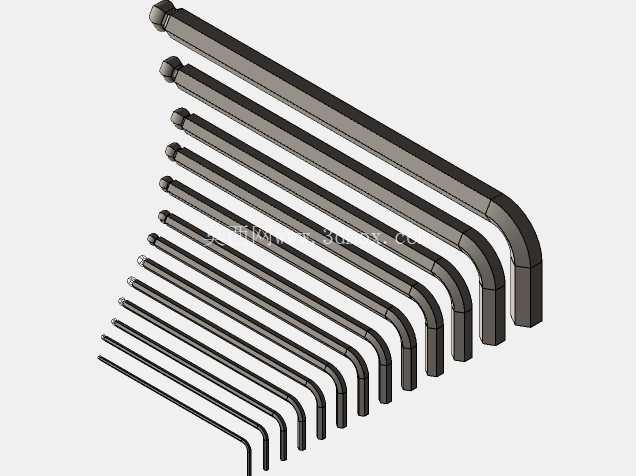

从安装边界来看，托盘的底部轮廓完全匹配Prusa i3 MK3S+打印机框架上方的空余安装位，不需要额外打孔或者加装固定件，放置后即可贴合台面边缘，不会占用打印平台的操作空间，也不会干涉打印机的X、Y轴运动行程。卡位槽的尺寸是按照Bondhus SAE规格球头L型扳手的实际杆径、弯折长度设计的，每个槽位的宽度对应对应规格扳手的杆身直径，间隙控制在0.2mm以内，既能保证插拔顺畅，又不会出现扳手在槽内晃动、歪斜的情况。

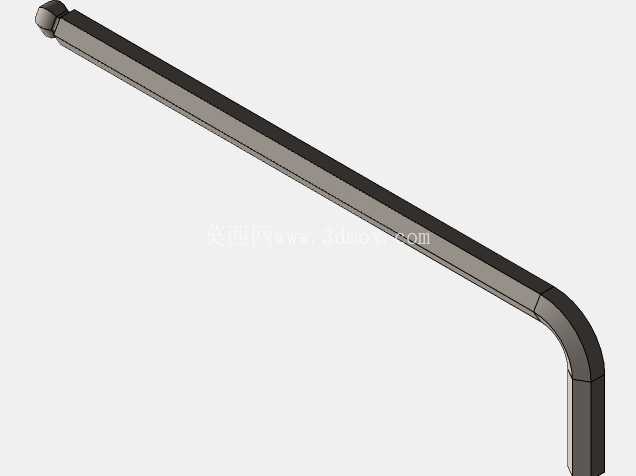

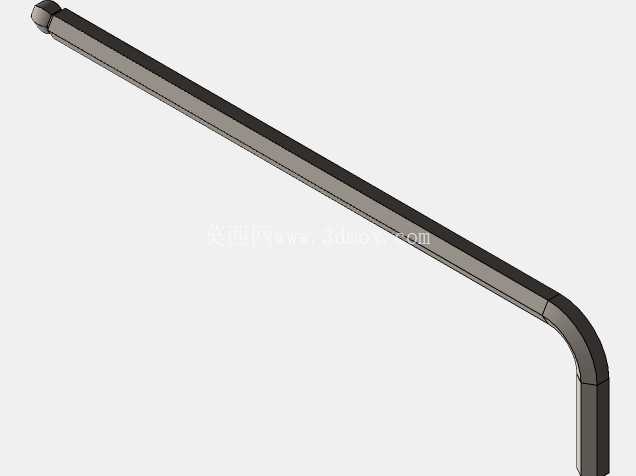

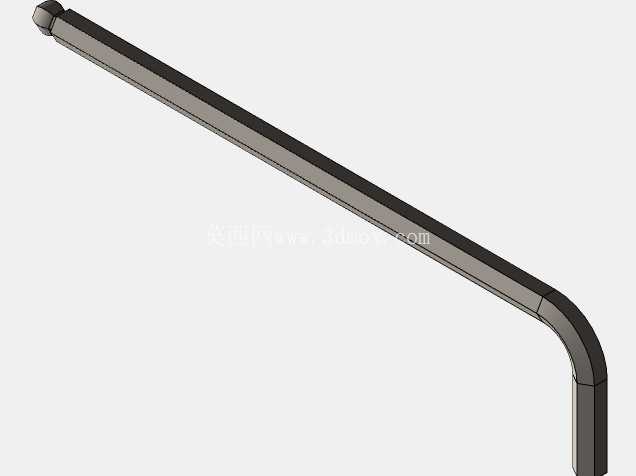

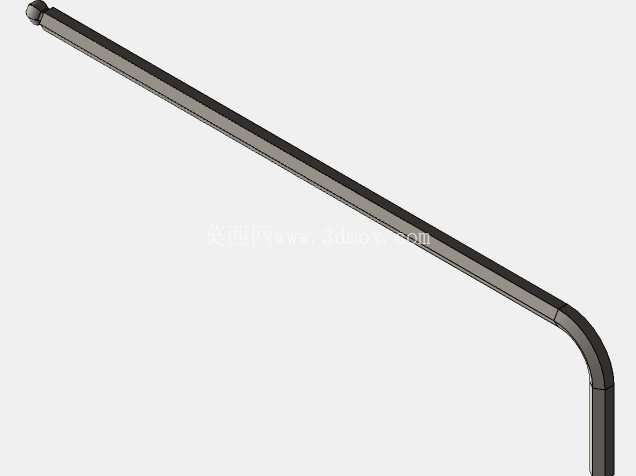

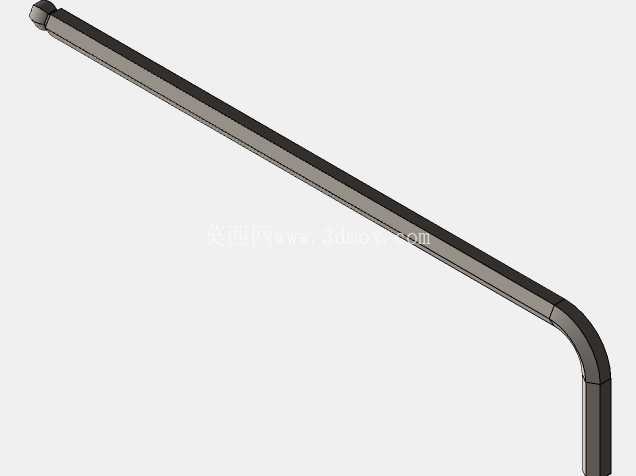

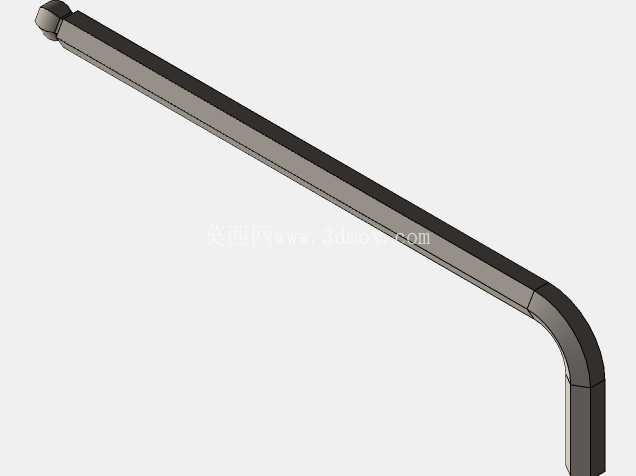

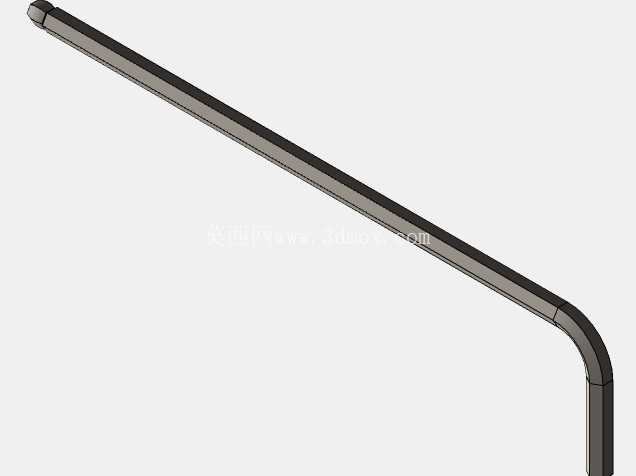

功能特性上，托盘的前端做了下凹的让位设计，手指可以轻松伸入扳手下方的空隙，拿取时不需要抠住扳手的端部，即使手上沾有少量润滑脂或者加工碎屑，也能稳定取出工具。托盘的侧壁做了2mm的加厚处理，长期插拔工具不会出现槽口开裂、变形的问题，边缘全部做了R1的圆角处理，拿取移动托盘时不会划伤手部。需要注意的是，建模过程中采集的是市面流通的常规款扳手尺寸，不同批次的扳手毛坯尺寸可能存在细微公差，如果遇到个别扳手卡位过紧或者过松的情况，可以根据实际测量的杆径微调槽位宽度，模型中展示的球头结构仅作装配示意，不作为扳手本身的加工尺寸参考。

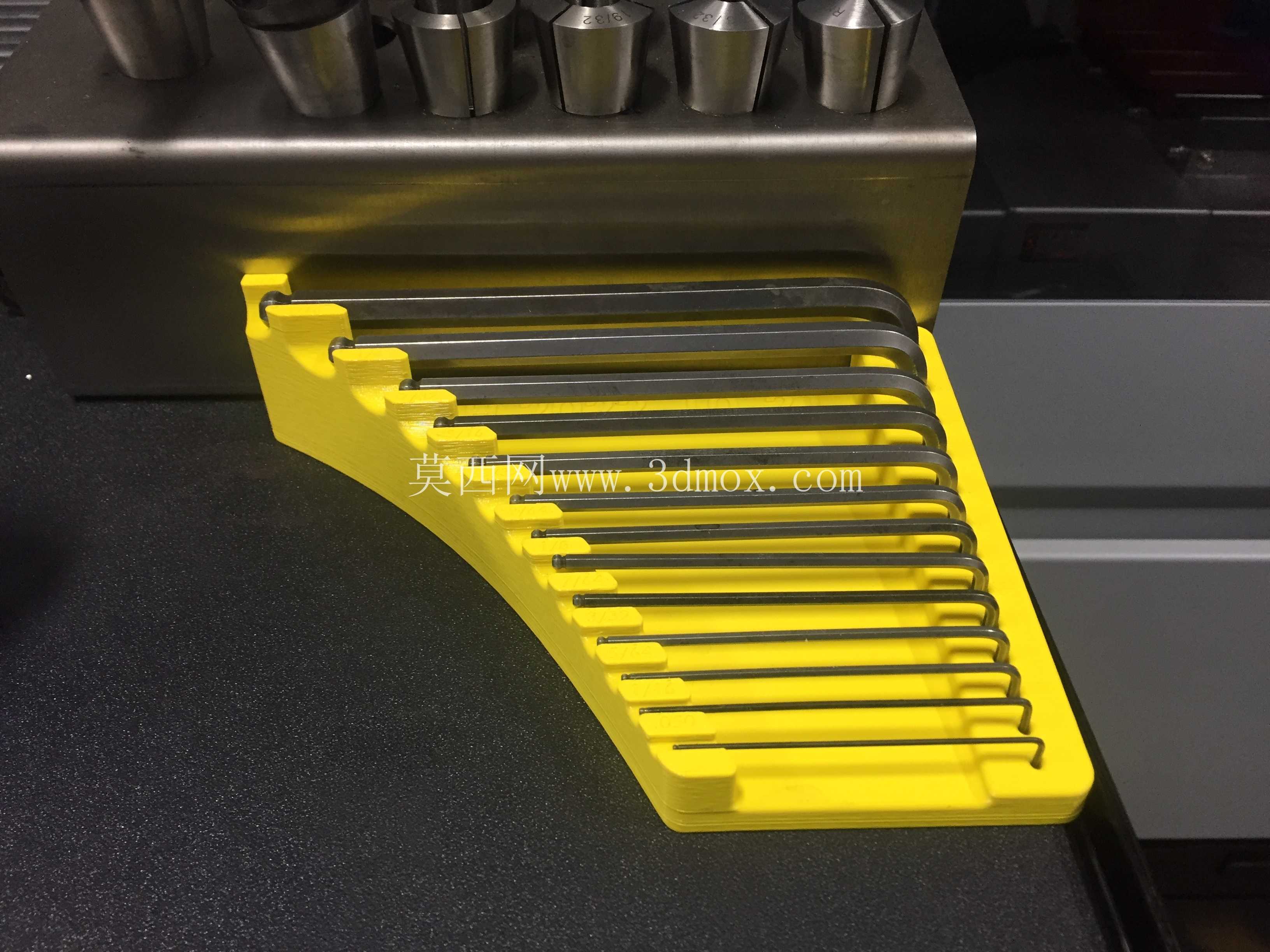

在实际车间应用中，这类定置收纳托盘除了用于3D打印机工作台，也可以安装在钳工台、装配流水线的工位旁，配合磁吸底座固定在金属工作台面上，实现工具的可视化管理，符合车间5S管理的定置要求，避免工具遗失、混放导致的作业中断。相较于通用型的工具收纳架，这款针对特定规格球头扳手设计的托盘，卡位精度更高，收纳后扳手排列整齐，能够快速识别缺失的规格，日常盘点工具的效率也能得到提升。托盘整体的高度控制在35mm以内，不会遮挡后方的工具或者设备操作面板，放置在工作台边缘时也不会超出台面边界，避免磕碰掉落。
