带弹簧出料结构的立式弯曲工装

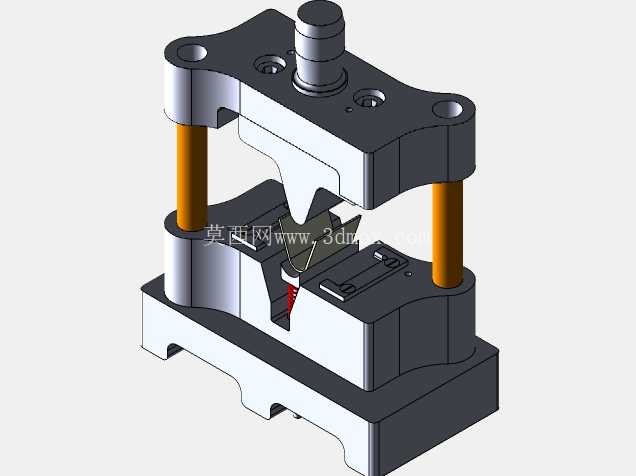

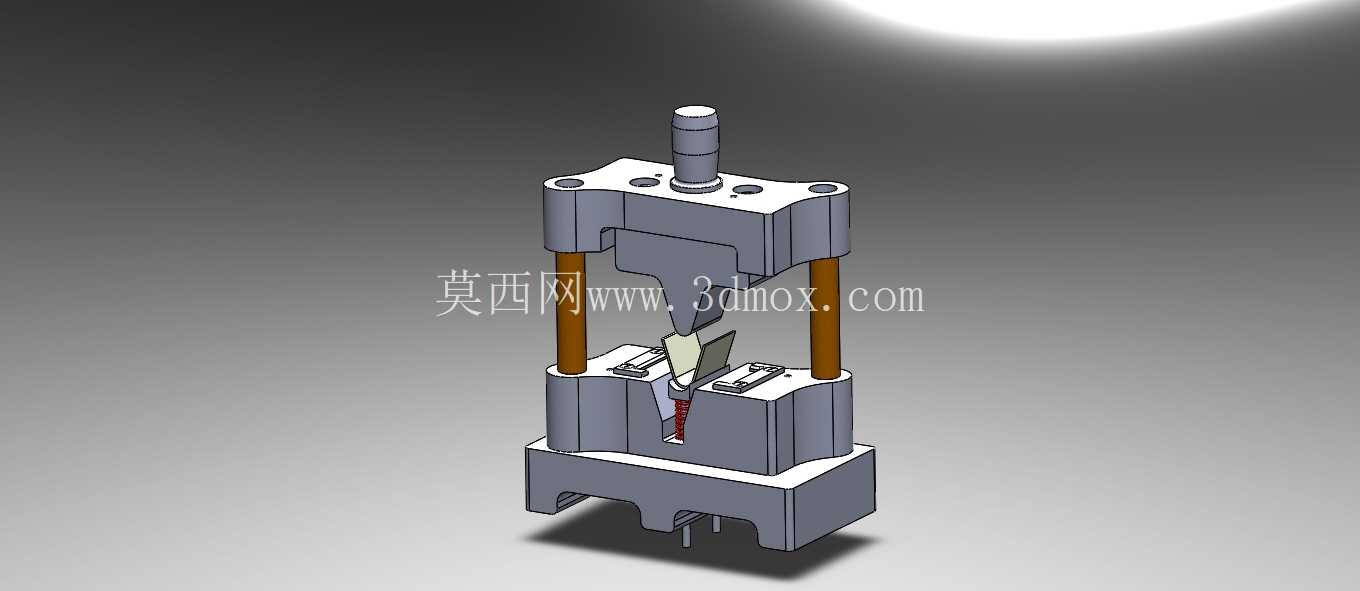

　　这套弯曲工装主要面向中小规格钣金件的折弯成型工序，常见于五金冲压车间、小型钣金加工单元的单工序成型工位，适配常规开式可倾压力机的安装接口，不需要额外改造设备滑块与工作台面即可完成装夹。从结构布局来看，整体采用立式四柱导向架构，两根对称布置的导向立柱承担上下模合模过程中的侧向力抵消作用，避免长期冲压过程中出现模座偏磨、折弯角度偏差超差的问题。上模部分集成了折弯冲头，冲头的成型面根据待加工工件的折弯半径做了圆角过渡处理，减少折弯过程中工件表面的压痕与应力集中，冲头与上模座采用快拆式固定结构，更换不同形状的冲头即可适配不同折弯角度、不同折弯形状的工件加工，不需要整体更换模座，能有效降低多品种小批量生产场景下的工装投入成本。

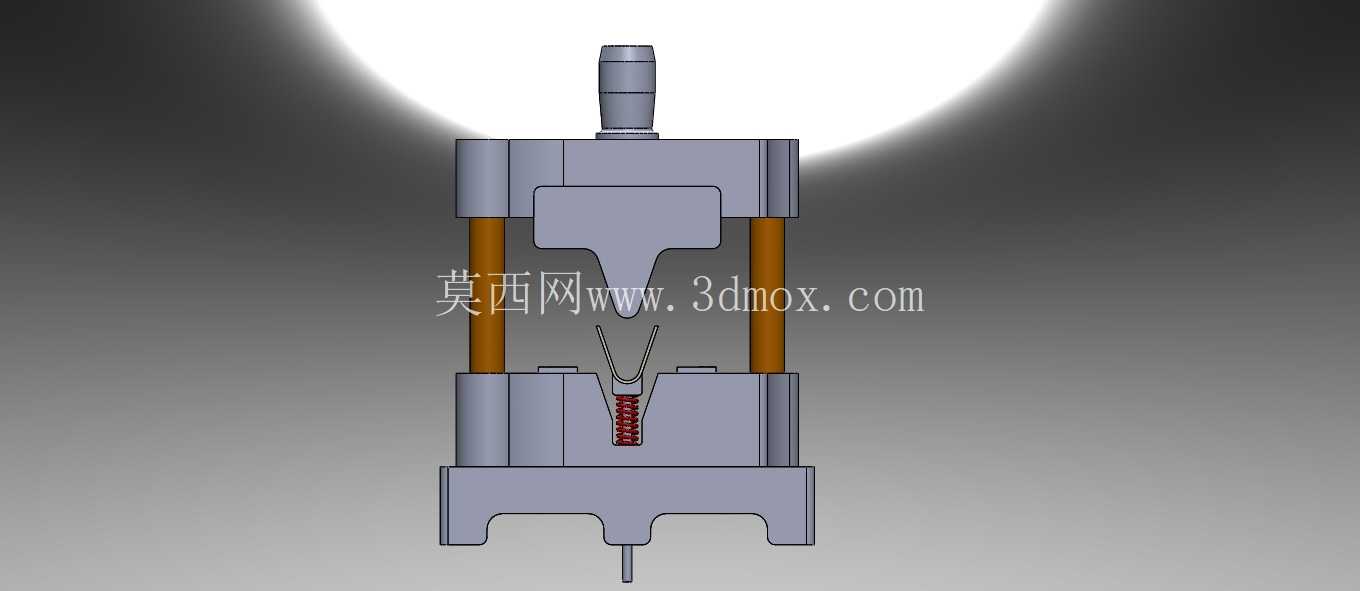

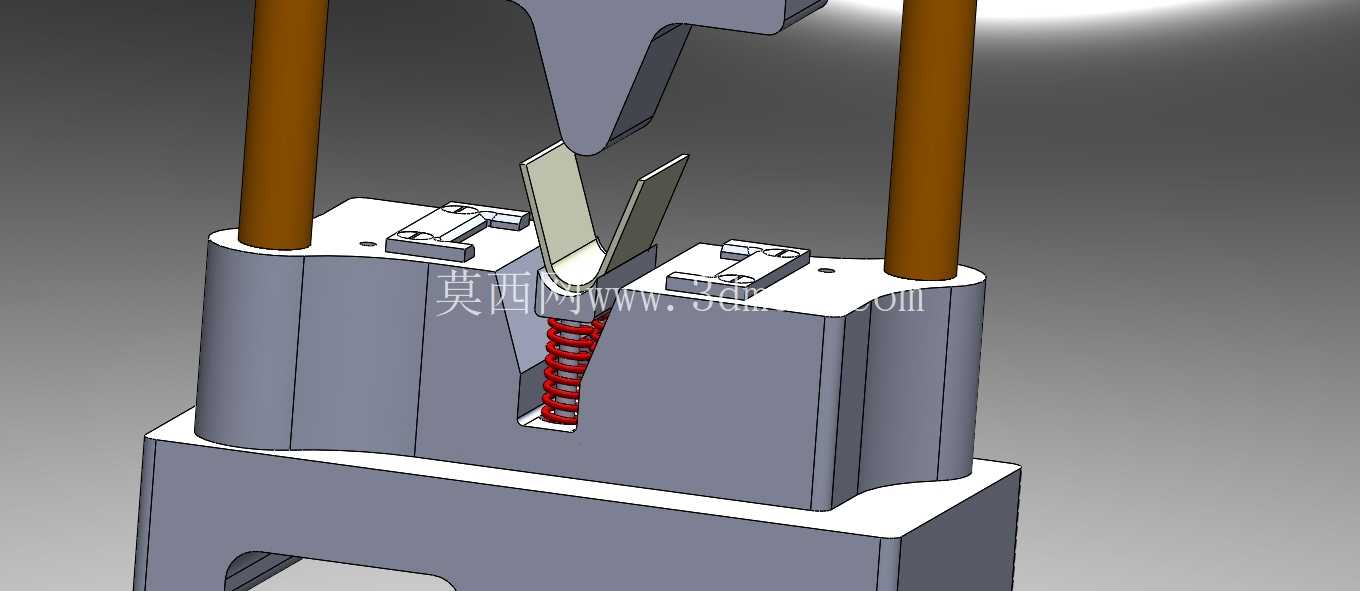

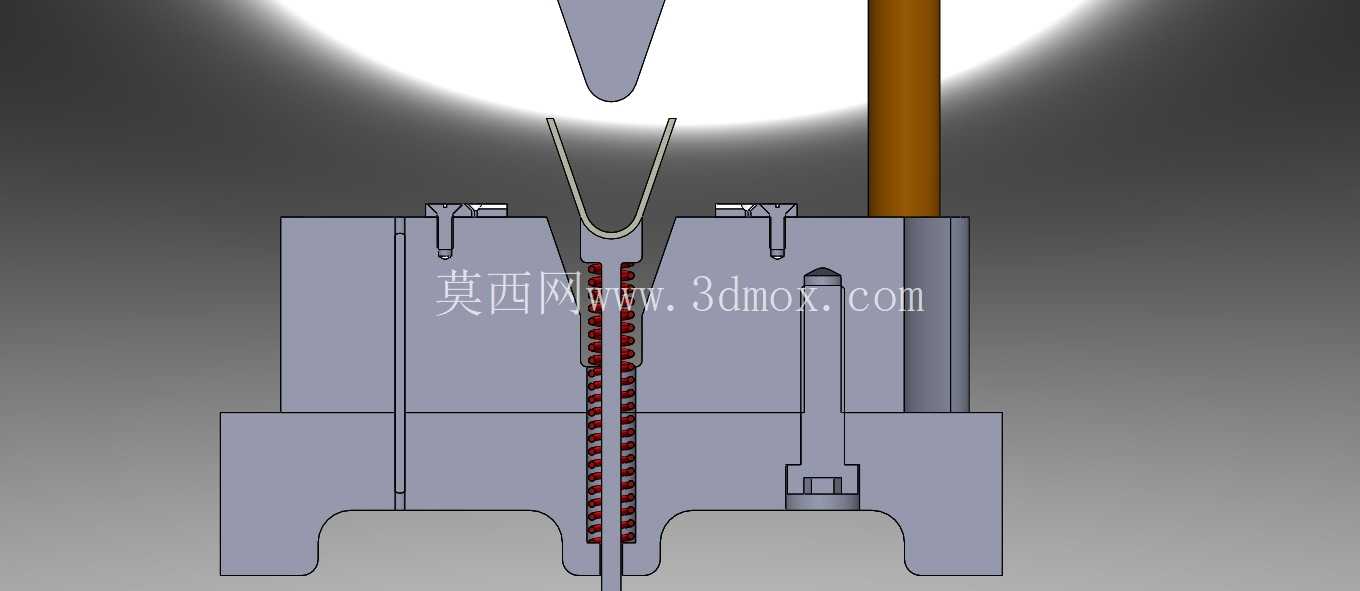

　　下模部分设置了与冲头匹配的成型型腔，型腔两侧布置了可调式定位挡块，挡块可以根据待加工毛坯的尺寸调整前后左右的位置，保证毛坯放置时的定位精度，避免折弯后工件出现尺寸偏移、两边折弯边长度不一致的问题。这套工装最具实用性的设计是内置的弹簧弹出机构，弹簧组件布置在下模型腔的下方，当压力机滑块带动上模下行完成折弯成型后，滑块回程过程中，弹簧的复位弹力会将成型完成的工件从下模型腔中顶出，不需要操作人员手动伸入模腔取件，一方面能提升单工序的加工效率，减少取件等待时间，另一方面也能避免手动取件过程中可能出现的安全隐患，降低冲压作业的操作风险。

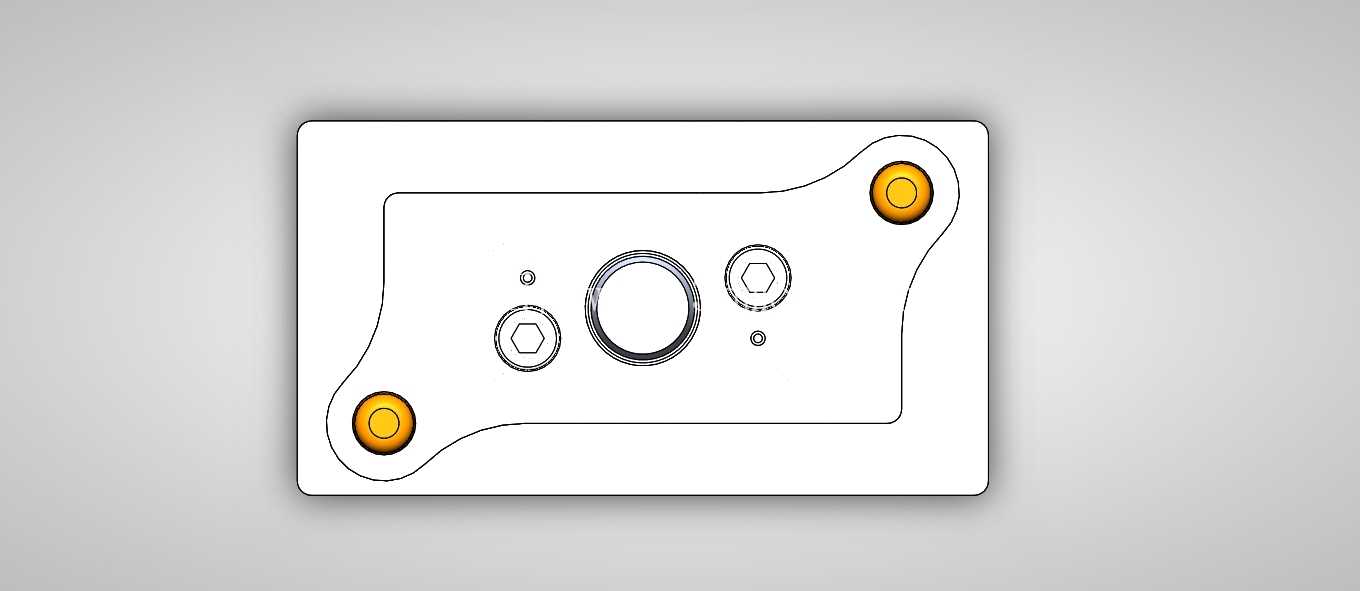

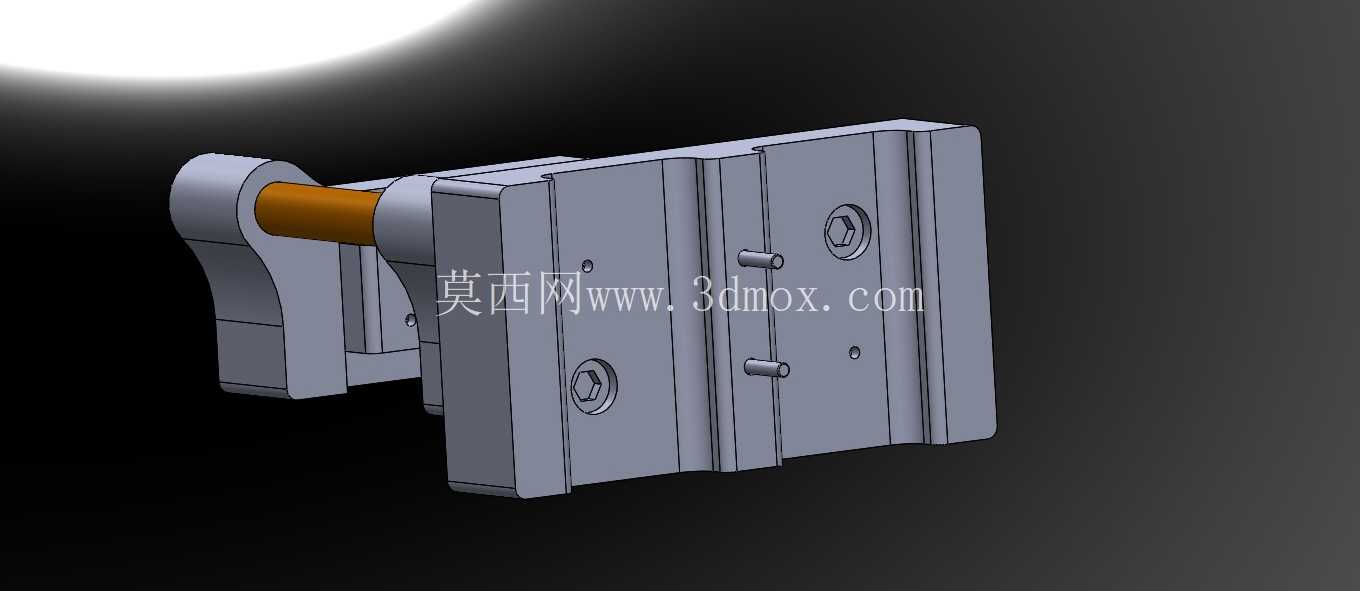

　　从安装边界来看，上模座的顶部模柄采用标准圆柱形结构，直径适配常规压力机的滑块模柄孔尺寸，上模座与下模座的安装平面都做了铣平处理，平面度控制在冲压工装要求的公差范围内，保证安装后模座与设备台面的贴合度，减少合模过程中的晃动。下模座的底部设置了标准的T型槽安装位，可以通过T型螺栓直接固定在压力机工作台上，不需要额外加工转接板，安装调试的流程相对简便，现场操作人员只需要调整好闭合高度、定位挡块位置，试折几件确认角度与尺寸符合要求后即可投入批量生产。

　　在实际生产场景中，这类工装常用来加工小型五金支架、电器安装固定片、小型钣金连接件等需要单角或双角折弯的零件，相比连续模来说，这套工装的结构更简单，制造周期更短，维护成本更低，对于批量不大、折弯形状不算复杂的工件来说，投入产出比远高于复杂的级进模。导向立柱与导套之间采用间隙配合，配合间隙控制在合理范围内，既保证导向的精度，又不会因为配合过紧出现卡滞现象，日常维护只需要定期在导柱表面涂抹润滑脂，减少磨损即可，不需要复杂的保养流程。弹簧顶出机构的弹力可以通过下方的调节螺栓调整，针对不同厚度、不同材质的工件，可以调整弹簧的预压缩量，保证顶出力足够将工件顶出，又不会因为顶出力过大导致工件弹出模腔掉落，影响生产节拍。成型型腔的入料口做了小角度的导入斜面，方便操作人员放置毛坯，减少毛坯放置时的卡滞问题，同时也能避免毛坯边缘与型腔硬接触出现磕碰变形，影响成型后工件的外观质量。整体结构的受力路径经过优化，合模时的冲压力通过冲头传递到工件，再通过下模型腔传递到下模座，最终分散到压力机工作台面，没有应力集中的薄弱结构，长期使用不容易出现模座开裂、冲头崩缺的问题，能满足中小批量生产的长期使用需求。
